اشتباهات رایج مهندسان در طراحی اتصالات تیر و ستون
تأثیر اشتباهات مهندسی در اتصالات تیر و ستون بر پایداری سازه
طراحی صحیح اتصال در سازه‌های فلزی یکی از مهم‌ترین عوامل در تضمین پایداری و ایمنی ساختمان است. با این حال، اشتباهات رایج مهندسان در طراحی اتصالات تیر و ستون همچنان از دلایل اصلی ضعف سازه، افزایش هزینه اجرا و حتی بروز خسارات شدید در زمان زلزله به شمار می‌رود. در این مقاله، این خطاهای رایج را بررسی کرده و نقش کیفیت آهن‌آلات، انتخاب مقاطع فولادی و دقت در اجرای جزئیات را تحلیل می‌کنیم.
شناخت اشتباهات رایج مهندسان در طراحی اتصالات تیر و ستون

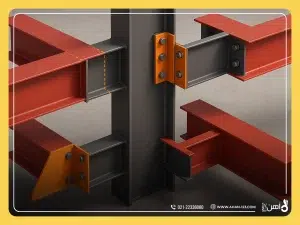

در سازه‌های فولادی، اتصال تیر به ستون نقطه انتقال بارهای افقی و عمودی است. هرگونه ضعف در این ناحیه می‌تواند موجب تغییر شکل‌های غیرمجاز، نشست سازه و حتی شکست کلی شود. تجربه نشان داده مهندسان هنگام انتخاب مقاطع فولادی مثل تیرآهن، میلگرد و ورق فولادی، یا زمان تحلیل گره‌های سازه‌ای، گاهی دچار خطاهای رایج و قابل پیشگیری می‌شوند.
شناخت اشتباهات رایج مهندسان در طراحی اتصالات تیر و ستون اولین قدم برای ارتقای کیفیت ساخت‌وساز در کشور است.
۱. استفاده از مقاطع نامتناسب و عدم توجه به کیفیت آهن‌آلات
یکی از گسترده‌ترین اشتباهات، انتخاب نادرست مقطع فولادی است. گاهی برای کاهش هزینه، مقاطعی مانند تیرآهن سبک یا پروفیل ضعیف استفاده می‌شود که مقاومت کافی ندارند. این موضوع مستقیماً بر سختی اتصال تیر و ستون اثر می‌گذارد.
پیامدهای انتخاب اشتباه مقاطع
کاهش ظرفیت خمشی اتصال
افزایش تغییر مکان جانبی سازه
کاهش مقاومت کلی در برابر بارهای جانبی مثل زلزله
برای جلوگیری از این خطا، استفاده از محصولات استاندارد و به‌روز کارخانه‌هایی مانند ذوب‌آهن اصفهان و فولاد خوزستان ضروری است. (جای مناسب برای لینک به صفحه قیمت تیرآهن و قیمت میلگرد)
۲. توجه نکردن به جزئیات جوشکاری و کیفیت اجرای اتصالات
یکی دیگر از اشتباهات رایج مهندسان در طراحی اتصالات تیر و ستون، بی‌توجهی به کیفیت جوش یا انتخاب روش نادرست جوشکاری است. حتی بهترین تیرآهن و ورق فولادی در صورت جوش ضعیف عملکرد لازم را نخواهد داشت.
خطاهای مرتبط با جوشکاری
استفاده از جوش گوشه در محل‌هایی که نیاز به جوش نفوذی است
عدم پیش‌گرم در مقاطع با ضخامت بالا
انتخاب الکترود نامناسب
نبود نظارت کافی بر اجرای جوش
جوشکاری اشتباه باعث تمرکز تنش و شکست ترد در زمان بحران می‌شود.
۳. عدم توجه به سخت‌کننده‌ها، ورق‌های تقویتی و دیافراگم‌ها
مهندسان در برخی پروژه‌ها ورق‌های تقویتی مثل ورق روسری، کفی، مضاعف‌کننده و سخت‌کننده جان ستون را نادیده می‌گیرند یا به‌صورت حداقلی طراحی می‌کنند. این مورد یکی از مهم‌ترین اشتباهات رایج در اتصالات خمشی است.
نقش ورق‌های تقویتی
جلوگیری از کمانش جان ستون
افزایش ظرفیت برشی اتصال
توزیع یکنواخت تنش‌ها
استفاده از ورق سیاه ST37 یا ST52 در ضخامت استاندارد می‌تواند کیفیت اتصال را چندین برابر افزایش دهد. (مناسب برای لینک به صفحه ورق فولادی)
۴. اشتباه در مدل‌سازی نرم‌افزاری و تحلیل غیرواقعی اتصال
طراحی اتصالات تیر و ستون صرفاً با مدل‌سازی نرم‌افزاری انجام نمی‌شود؛ بلکه نیازمند درک رفتار واقعی سازه است. یکی از اشتباهات رایج، مدل‌کردن اتصالات به‌صورت گیردار کامل در حالی است که اتصال واقعی نیمه‌صلب است.
نتایج تحلیل اشتباه
محاسبه اشتباه لنگرها و نیروهای داخلی
تاثیر منفی بر طراحی میلگرد در فونداسیون
رفتار متفاوت سازه در زلزله نسبت به پیش‌بینی
مهندسان باید مدل‌سازی را مطابق آیین‌نامه‌های استاندارد مانند AISC و مبحث دهم مقررات ملی ساختمان انجام دهند.
۵. بی‌توجهی به وصله‌ها و طول مهاری کافی در اتصالات
در بسیاری از پروژه‌ها، ستون‌ها یا تیرها به دلیل محدودیت طول، وصله می‌شوند. اگر این وصله‌ها اصولی نباشند، نقطه ضعف جدی در سازه ایجاد می‌کنند.
خطاهای متداول در وصله‌کردن تیر و ستون
استفاده از ورق وصله کوتاه
مهار ناکافی در محل وصله
استفاده از پیچ‌های کم یا نامناسب
استفاده از میلگرد غیراستاندارد در وصله‌های بتن-فولاد
این بخش محل مناسبی برای لینک به صفحات قیمت میلگرد و کارخانه‌های تولیدی میلگرد است.
۶. عدم رعایت فاصله مناسب بین سوراخ‌های پیچ و لبه ورق
در طراحی اتصالات پیچی، رعایت فاصله استاندارد بین سوراخ پیچ‌ها و لبه ورق بسیار مهم است. یکی از اشتباهات رایج این است که مهندس برای کوچک‌کردن ابعاد ورق، این فاصله را کمتر از حد مجاز در نظر می‌گیرد.
پیامدها
پارگی ورق در اطراف پیچ
کاهش مقاومت اتصال در برش
ایجاد تمرکز تنش خطرناک
مشاهده قیمت میلکرد سایز 22 در سایت آهن یک دو سه.
۷. نادیده‌گرفتن اثرات خستگی و بارهای چرخه‌ای
اتصالات تیر و ستون به ویژه در سازه‌هایی مثل پل‌ها، سوله‌ها و کارخانه‌ها در معرض بارهای تکرار شونده هستند. طراحی بر اساس بارهای استاتیکی یکی از مهم‌ترین اشتباهاتی است که باعث فرسودگی زودهنگام اتصال می‌شود.
۸. نادیده گرفتن رفتار واقعی ستون در محل اتصال و ضعف در انتقال نیرو
یکی از مهم‌ترین اشتباهات رایج مهندسان در طراحی اتصالات تیر و ستون، تصور صلب بودن کامل ستون در محل اتصال است. در بسیاری از سازه‌های فولادی، ستون‌ها تحت اثر بارهای محوری و خمشی رفتار متفاوتی نسبت به آنچه در مدل‌های نرم‌افزاری فرض می‌شود دارند.
پیامدهای این اشتباه:
توزیع نامناسب لنگر بین تیرها و ستون‌ها
افزایش تغییر شکل نسبی طبقات (Drift)
بروز کمانش موضعی در جان یا بال ستون
کم شدن ظرفیت برشی اتصال و ایجاد مفصل پلاستیک ناخواسته
این خطا بیشتر زمانی دیده می‌شود که مهندسان مقاطعی مانند تیرآهن IPE یا ستون‌های باکس ساخته‌شده از ورق سیاه را بدون بررسی دقیق اثرات پایداری موضعی به کار می‌گیرند.
۹. استفاده نکردن از ورق پیوستگی در اتصالات خمشی
در بسیاری از پروژه‌ها، مهندسان ورق پیوستگی را به دلیل افزایش هزینه یا کمبود فضا حذف می‌کنند. این در حالی است که نبود این ورق‌ها باعث عدم انتقال صحیح تنش از تیر به ستون می‌شود.
نقش ورق پیوستگی
جلوگیری از جابجایی بیش از حد جان ستون
افزایش سختی اتصال
کاهش تنش‌های غیرخطی در جوش و پیچ‌ها
حذف ورق پیوستگی از رایج‌ترین موارد در لیست اشتباهات رایج مهندسان در طراحی اتصالات تیر و ستون به شمار می‌رود و کاهش شدید ایمنی سازه را در پی دارد.
۱۰. طراحی اشتباه ورق روسری و کفی در اتصالات گیردار
در اتصالات خمشی، ورق روسری و کفی نقشی اساسی دارند. اما در برخی طراحی‌ها ضخامت این ورق‌ها کم در نظر گرفته می‌شود تا وزن و هزینه پروژه کاهش یابد.
ریسک‌های ناشی از ورق‌های غیر استاندارد:
جداشدگی اتصال در بارهای چرخه‌ای
تمرکز تنش بین تیر و ستون
آسیب‌پذیری شدید در برابر زلزله
استفاده از ورق فولادی ST52 با ضخامت مناسب، یکی از بهترین روش‌ها برای جلوگیری از این خطاست. این بخش نقطه خوبی برای لینک‌دهی به صفحه قیمت ورق فولادی است.
۱۱. عدم بررسی اتصال در شرایط بارگذاری ویژه
در طراحی بسیاری از پروژه‌ها، تنها حالت بارگذاری ثقلی یا زلزله در نظر گرفته می‌شود. این در حالی است که در برخی سازه‌ها شرایط خاص‌تری وجود دارد:
بارهای ضربه‌ای
بارهای دما
بارهای ناشی از ارتعاش
بارگذاری باد شدید در سازه‌های بلند
نادیده گرفتن این موارد، از مهم‌ترین اشتباهات رایج مهندسان در طراحی اتصالات تیر و ستون است و می‌تواند در بلندمدت منجر به خستگی یا پارگی ورق‌های اتصال شود.

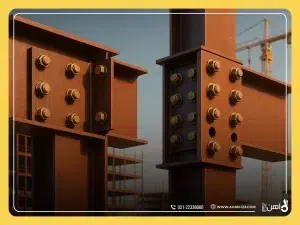

۱۲. ضعف در طراحی اتصالات پیچی و انتخاب اشتباه پیچ‌ها
اتصالات پیچی به دلیل سرعت اجرا و کیفیت بالا بسیار محبوب شده‌اند. اما اگر انتخاب پیچ، تعداد پیچ‌ها یا آرایش سوراخ‌ها اشتباه باشد، کل اتصال زیر سؤال می‌رود.
موارد رایج اشتباه:
استفاده از پیچ‌های معمولی به جای پیچ پرمقاومت A325 یا A490
کوچک بودن سطح تماس ورق‌ها
عدم کنترل تنش در فواصل پیچ‌ها
استفاده از ورق با ضخامت کم در اتصالات برشی
این خطاها باعث کاهش ظرفیت اتصال شده و سطح ایمنی سازه را به شدت پایین می‌آورد.
۱۳. توجه نکردن به فرآیند ساخت؛ از برش تا نصب
اتصال تیر و ستون تنها یک طرح روی کاغذ نیست؛ باید در محیط کارگاهی با استفاده از آهن‌آلات باکیفیت ساخته و نصب شود. اما در بسیاری از پروژه‌ها، نظارت بر ساخت ضعیف است.
نمونه‌هایی از خطاهای اجرایی
برش غیر استاندارد تیرآهن یا ورق
نبود دقت در مونتاژ اولیه
جوشکاری در محیط مرطوب
عدم کنترل نهایی اتصال پس از نصب
برای جلوگیری از این مشکلات، استفاده از کارخانه‌های معتبر و آهن‌آلات استاندارد از جمله تیرآهن ذوب‌آهن اصفهان، میلگرد آجدار استاندارد و پروفیل صنعتی ضروری است.
۱۴. بی‌توجهی به خوردگی و حفاظت سطحی اتصالات
یکی از موارد مهمی که کمتر به آن توجه می‌شود، خوردگی اتصالات است. به‌خصوص در سازه‌های صنعتی، شرایط خورنده بسیار جدی است.
مواردی که باعث تشدید خوردگی می‌شود:
استفاده از ورق سیاه بدون پوشش
جوشکاری بدون رنگ‌آمیزی مجدد
عدم اجرای گالوانیزه گرم در سازه‌های مخصوص فضای باز
استفاده از پیچ‌های بدون پوشش محافظ
این موضوع باید حتی در مرحله طراحی نیز در نظر گرفته شود.
۱۵. اشتباه در جانمایی اتصالات تیر و ستون و تداخل با تأسیسات
گاهی محل قرارگیری ستون یا تیر باعث می‌شود طراح مجبور به تغییر در ابعاد اتصال شود. این تغییرات اگر بدون بررسی انجام شود، باعث ضعف سازه می‌شود.
مثال‌های رایج:
کاهش ورق‌های تقویتی برای عبور لوله تأسیسات
جابجایی محل جوش به نقاط کم‌مقاومت
کاهش طول ورق‌های تقویتی برای کاهش برخورد با داکت‌ها
مشاهده قیمت پروفیل 4 میل گیلان در سایت آهن یک دو سه.
۱۶. عدم هماهنگی بین نقشه‌های سازه، معماری و تأسیسات
یکی از مشکلات متداول که منجر به اشتباهات رایج مهندسان در طراحی اتصالات تیر و ستون می‌شود، عدم هماهنگی بین نقشه‌ها است.
پیامدهای این عدم هماهنگی:
تداخل تیر و ستون با دیوارهای معماری
تداخل اتصال با مسیر لوله‌کشی
نیاز به تغیییرات لحظه‌ای در محل اجرا
کاهش کیفیت نهایی اتصال

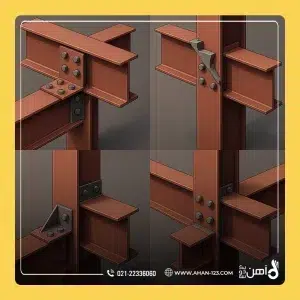

۱۷. استفاده از دیتیل‌های قدیمی و غیر استاندارد
برخی مهندسان هنوز از دیتیل‌هایی استفاده می‌کنند که مربوط به قبل از زلزله‌های مهمی مانند زلزله نورثریج در آمریکا است. اما این دیتیل‌ها دیگر در آیین‌نامه‌های جدید مجاز نیستند.
دیتیل‌های خطرناک شامل:
اتصالات دوبل نبشی با جوش کوتاه
اتصالات تیر ورق بدون سخت‌کننده
استفاده از پروفیل‌های سبک بدون بررسی
آیین‌نامه‌های مبحث دهم و AISC روش‌های جدیدتر و ایمن‌تر ارائه کرده‌اند که باید به‌روز اجرا شوند.
مشاهده قیمت روز ورق در سایت آهن یک دو سه.

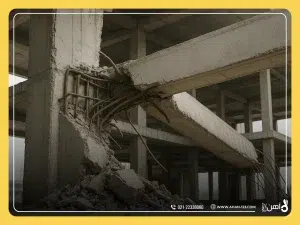

۱۸. طراحی نادرست اتصالات تیر به ستون در قاب‌های خمشی ویژه
در قاب‌های خمشی ویژه که بالاترین سطح شکل‌پذیری را دارند، اتصالات باید تحمل دوران پلاستیک را داشته باشند. اما برخی مهندسان ضخامت ورق‌ها، جوش‌ها یا سخت‌کننده‌ها را کمتر از حد استاندارد در نظر می‌گیرند.
اگر اتصال به‌درستی طراحی نشود:
مفصل پلاستیک به جای تیر، در ستون ایجاد می‌شود
کل سازه در زمان زلزله رفتار نامناسب نشان می‌دهد
احتمال فروپاشی پیشرونده افزایش می‌یابد
این یکی از خطرناک‌ترین اشتباهات رایج مهندسان در طراحی اتصالات تیر و ستون است.
نقش انتخاب صحیح آهن‌آلات در جلوگیری از اشتباهات طراحی اتصالات
در این متن تلاش کردیم مهم‌ترین اشتباهات رایج مهندسان در طراحی اتصالات تیر و ستون را با نگاهی دقیق و کاربردی بررسی کنیم. همان‌طور که دیدیم، کیفیت آهن‌آلات، دقت در انتخاب تیرآهن، میلگرد، ورق فولادی، پروفیل ساختمانی و نظارت دقیق بر اجرا از عوامل تعیین‌کننده در کیفیت اتصال هستند.
برای اجرای سازه‌ای ایمن و مطابق استاندارد، خرید مواد اولیه استاندارد و قابل اعتماد ضروری است.
