جدول وزن تیرآهن IPE سایز ۱۴ تا ۳۰ + دانلود PDF
جدول وزن تیرآهن IPE یک ابزار کاربرد برای مهندسان و پیمانکاران در پروژه‌های ساختمانی است. با استفاده از جدول وزن تیرآهن IPE، می‌توان وزن دقیق این مقاطع فولادی را محاسبه کرد و بر اساس آن، محاسبات سازه‌ای، برآورد هزینه‌ها و حمل‌ونقل را به شکلی دقیق و بهینه انجام داد. این جدول، اطلاعات جامعی از سایزهای مختلف تیرآهن IPE را در اختیار این افراد قرار می‌دهد و به تصمیم‌گیری صحیح در انتخاب مقاطع فولادی برای پروژه کمک می‌کند.

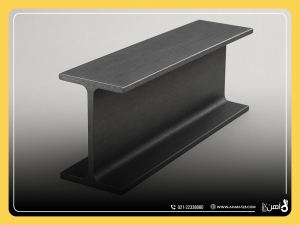

تیرآهن IPE چیست؟
تیرآهن IPE یک نوع تیرآهن استاندارد اروپایی با مقطع I شکل است که دارای بال‌های موازی و ضخامت یکسان می‌باشد. این ویژگی آن را از تیرآهن IPN که دارای بال‌های مخروطی است، متمایز می‌کند. همچنین، تیرآهن IPE از نظر ابعاد بال‌ها و جان با تیرآهن سنگین‌تر HEB (تیرآهن بال پهن سنگین) تفاوت دارد و معمولا سبک‌تر و مناسب‌تر برای کاربردهای متنوع‌تری است. تفاوت تیرآهن IPE و IPB یا همان تیرآهن هاش را نیز می‌توانید در این مطلب بخوانید: تفاوت تیرآهن ipe و ipb به همراه تصویر و جدول مشخصات.
برخی از کاربردهای تیرآهن IPE عبارتند از:
- ساخت اسکلت فلزی ساختمان‌ها
- خرپا و سقف
- ساخت پل‌ها
- ستون‌ها و تیرها
- پروژه‌های صنعتی
عوامل موثر بر وزن تیرآهن IPE
وزن تیرآهن IPE به عوامل کلیدی متعددی بستگی دارد که مهمترین آن‌ها سایز (ارتفاع)، ضخامت جان و ضخامت بال هستند. با افزایش هر یک از این ابعاد، وزن تیرآهن نیز به تناسب آن افزایش می‌یابد. همچنین، طول شاخه تیرآهن، چگالی استاندارد فولاد و دقت در تولید نیز بر وزن نهایی تاثیر می‌گذارند. درک این عوامل برای انجام محاسبات دقیق و انتخاب صحیح تیرآهن ضروری است.
محاسبه نظری وزن تیرآهن با استفاده از این فرمول انجام می‌شود: وزن = مساحت مقطع × طول × چگالی فولاد. اهمیت دقت در اندازه‌گیری‌ها و تاثیر آن بر وزن نهایی بسیار زیاد است. هرگونه خطا در اندازه‌گیری ضخامت‌ها یا طول تیرآهن می‌تواند باعث انحراف قابل توجهی در وزن محاسبه شده شود که این امر، محاسبات سازه‌ای و برآورد هزینه‌ها را تحت‌الشعاع قرار می‌دهد. بنابراین، استفاده از ابزارهای دقیق و استانداردسازی فرآیند اندازه‌گیری حیاتی است.

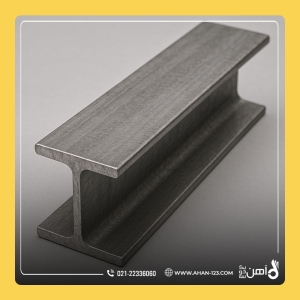

جدول وزن تیرآهن IPE
جدول وزن تیرآهن IPE به عنوان یک مرجع ضروری برای مهندسان و طراحان سازه، اطلاعات دقیقی از ابعاد و وزن سایزهای مختلف این محصول ارائه می‌دهد. با استفاده از این جدول، می‌توان بدون نیاز به محاسبات پیچیده، وزن هر متر تیرآهن را به دست آورد و بر اساس آن، وزن کل مورد نیاز برای یک پروژه را تخمین زد. این امر علاوه بر سهولت در محاسبات، از بروز اشتباهات احتمالی در برآورد وزن و هزینه‌ها جلوگیری می‌کند. در ادامه جدول وزن تیرآهن IPE را ارائه کرده‌ایم.
| سایز تیرآهن (IPE) | ارتفاع (H) (mm) | عرض بال (B) (mm) | ضخامت جان (tW) (mm) | ضخامت بال (tF) (mm) | وزن واحد طول (کیلوگرم بر متر( |
| IPE 140 | 140 | 73 | 4.7 | 6.9 | 12.9 |
| IPE 160 | 160 | 82 | 5.0 | 7.4 | 15.8 |
| IPE 180 | 180 | 91 | 5.3 | 8.0 | 18.8 |
| IPE 200 | 200 | 100 | 5.6 | 8.5 | 22.4 |
| IPE 220 | 220 | 110 | 5.9 | 9.2 | 26.2 |
| IPE 240 | 240 | 120 | 6.2 | 9.8 | 30.7 |
| IPE 270 | 270 | 135 | 6.6 | 10.2 | 36.1 |
| IPE 300 | 300 | 150 | 7.1 | 10.7 | 42.2 |
نحوه استفاده از جدول وزن تیرآهن IPE
برای استفاده از جدول وزن تیرآهن IPE، ابتدا باید سایز مورد نیاز خود را در ستون اول (IPE) پیدا کنید. سپس، در ردیف مربوط به آن سایز، می‌توانید ابعاد دقیق (ارتفاع، عرض و ضخامت‌ها) و مهم‌تر از همه، وزن واحد طول تیرآهن را در ستون آخر مشاهده کنید. این وزن بر حسب کیلوگرم در هر متر محاسبه شده است. با ضرب وزن واحد طول در متراژ مورد نیاز، می‌توانید وزن کل تیرآهن را برای پروژه خود به دست آورید.
مثال استفاده از جدول وزن تیرآهن IPE
برای استفاده از جدول وزن تیرآهن، کافی است سایز مورد نیاز خود را پیدا کرده و وزن هر متر تیرآهن را استخراج کنید. به عنوان مثال، اگر برای یک سازه نیاز به خرید تیرآهن IPE20 دارید و طول کل مورد نیاز شما ۱۲ متر است، ابتدا به جدول اشتال مراجعه کرده و وزن واحد طول برای این سایز را پیدا کنید. طبق استاندارد، وزن هر متر تیرآهن IPE20 برابر با ۲۲.۴ کیلوگرم است. با ضرب این عدد در طول کل، وزن نهایی تیرآهن مورد نیاز (۲۲.۴ کیلوگرم/متر × ۱۲ متر = ۲۶۸.۸ کیلوگرم) به دست می‌آید.
این روش برای تمامی سایزها، مانند تیرآهن IPE14 نیز کاربرد دارد. اگر برای پروژه‌ای دیگر به ۲۰ متر تیرآهن IPE14 نیاز دارید، می‌توانید با مراجعه به جدول اشتال، وزن هر متر تیرآهن IPE14 را که برابر با ۱۲.۹ کیلوگرم است، استخراج کنید. سپس با ضرب این عدد در ۲۰ متر، وزن نهایی تیرآهن مورد نیاز (۱۲.۹ کیلوگرم/متر × ۲۰ متر = ۲۵۸ کیلوگرم) محاسبه می‌شود. این محاسبات دقیق به شما کمک می‌کند تا هم در برآورد هزینه‌ها و هم در حمل‌ونقل و اجرای پروژه، عملکرد بهینه‌ای داشته باشید.
نکات مهم در خرید تیرآهن IPE
هنگام خرید تیرآهن IPE، توجه به چند نکته ضروری است. ابتدا، استاندارد تولید و گواهینامه‌های کیفیت محصول را بررسی کنید تا از اصالت و کیفیت آن مطمئن شوید. همچنین، حتما از فروشنده معتبر خرید کنید و قیمت روز را استعلام بگیرید، زیرا نوسانات بازار آهن بر قیمت‌ها تاثیر می‌گذارد. در نهایت، مشخصات فنی تیرآهن را با نیازهای پروژه خود مطابقت دهید تا از انتخاب صحیح مطمئن شوید.
مهمترین نکات خرید تیرآهن IPE عبارتند از:
- وزن تیرآهن: وزن تیرآهن را بر اساس جدول استاندارد و مشخصات فنی آن بررسی کنید. تیرآهن‌هایی که وزنشان از حد استاندارد کمتر باشد، ممکن است کیفیت پایینی داشته و برای پروژه‌های سازه‌ای خطرناک باشند
- بررسی ظاهری: تیرآهن را به دقت از نظر هرگونه زدگی، زنگ‌زدگی، پیچش یا ترک‌خوردگی بررسی کنید. سطح آن باید صاف و عاری از هرگونه نقص باشد
- فاکتور خرید: هنگام خرید، حتما فاکتور رسمی دریافت کنید که شامل اطلاعات دقیق محصول مانند سایز، وزن، تعداد و قیمت باشد. این فاکتور به عنوان سند خرید شما عمل خواهد کرد
- قیمت روز: از آنجایی که قیمت تیرآهن به صورت روزانه و تحت تاثیر نوسانات بازار تغییر می‌کند، قبل از خرید حتما قیمت را از چند فروشنده معتبر استعلام بگیرید تا بهترین قیمت را پیدا کنید
- برند تولیدکننده: به نام و نشان تولیدکننده توجه کنید. خرید از برندهای معتبر و شناخته‌شده در بازار فولاد ایران، اطمینان از کیفیت و اصالت را افزایش می‌دهد
