سازه‌های خرپا: ستون فقرات مستحکم در ساخت‌وسازهای مدرن
سازه‌های خرپا: استحکام، کاربرد و نقش آهن‌آلات
سازه‌های خرپا به عنوان یکی از مهم‌ترین اجزای صنعت ساختمان و عمران، جایگاه ویژه‌ای در پروژه‌های بزرگ دارند. این سازه‌ها با استفاده از تیرآهن، میلگرد و سایر مقاطع فولادی ساخته می‌شوند و به دلیل مقاومت بالا و انتقال یکنواخت نیروها، به‌ویژه در پل‌ها، سالن‌های صنعتی و سوله‌ها کاربرد فراوان دارند. در این مقاله تحلیلی به بررسی تاریخچه، انواع، مزایا و معایب، کاربردها و نقش آهن‌آلات در ساخت خرپاها می‌پردازیم و همچنین عواملی همچون قیمت روز آهن و کیفیت محصولات کارخانه‌های معتبر مانند ذوب‌آهن اصفهان و فولاد مبارکه را در انتخاب و اجرای این سازه‌ها تحلیل می‌کنیم.
سازه خرپا چیست؟
سازه‌های خرپا نوعی چارچوب متشکل از اعضای مستقیم هستند که به شکل مثلثی به هم متصل می‌شوند. این طراحی مثلثی باعث می‌شود نیروها به‌طور یکنواخت در کل سازه توزیع شوند و استحکام بالایی در برابر فشار و کشش ایجاد شود. خرپاها معمولاً از مقاطع فولادی مانند تیرآهن IPE، قوطی پروفیل، میلگرد و ورق فولادی ساخته می‌شوند.
به دلیل همین ویژگی‌ها، خرپاها در پروژه‌هایی که نیاز به دهانه‌های بزرگ و تحمل بارهای سنگین دارند، جایگزین مناسبی برای سازه‌های سنتی هستند.
تاریخچه سازه‌های خرپا
ایده اولیه خرپا به دوران باستان بازمی‌گردد، جایی که معماران برای ساخت پل‌ها از چوب به شکل مثلثی استفاده می‌کردند. در قرن نوزدهم با ورود فولاد به صنعت ساختمان، سازه‌های خرپا به‌سرعت گسترش یافتند و امروزه در سراسر جهان از جمله ایران، بخش جدایی‌ناپذیر پروژه‌های عمرانی به شمار می‌روند.
در کشور ما، اولین استفاده گسترده از خرپا در احداث پل‌های بزرگ و سالن‌های صنعتی بود. با توسعه کارخانه‌هایی مانند ذوب‌آهن اصفهان و فولاد مبارکه، تولید مقاطع فولادی استاندارد برای ساخت خرپاها بسیار آسان‌تر و اقتصادی‌تر شد.
انواع سازه‌های خرپا
خرپاها با توجه به شکل، نحوه انتقال بار و کاربرد به چند نوع تقسیم می‌شوند:
خرپای مثلثی: ساده‌ترین و رایج‌ترین نوع، مناسب برای سقف‌ها و پل‌های کوچک.
خرپای پرات (Pratt): دارای اعضای قطری کششی و اعضای عمودی فشاری، مناسب برای پل‌های طویل.
خرپای وارن (Warren): متشکل از مثلث‌های متساوی‌الساقین که بار را به‌طور یکنواخت منتقل می‌کنند.
خرپای هویت (Howe): مقاوم در برابر بارهای سنگین، کاربرد در پل‌های ریلی.

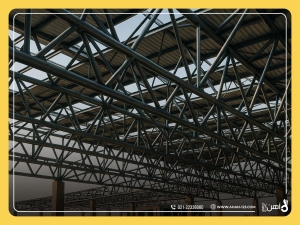

خرپای فضاکار: سه‌بعدی، با استفاده در سالن‌های ورزشی، فرودگاه‌ها و سوله‌های بزرگ.
در همه این انواع، استفاده از میلگرد استاندارد، تیرآهن کارخانه ذوب‌آهن اصفهان و ورق سیاه فولاد مبارکه نقش کلیدی در تضمین مقاومت و دوام سازه دارد.
مزایا و معایب استفاده از خرپا
مزایا
استحکام بالا با مصرف کمتر مصالح
قابلیت پوشش‌دهی دهانه‌های بزرگ بدون نیاز به ستون‌های میانی
صرفه‌جویی اقتصادی به دلیل کاهش میزان فولاد مصرفی نسبت به قاب‌های معمولی
امکان استفاده از مقاطع متنوع مانند قوطی پروفیل و ورق آجدار
نصب سریع و کاهش زمان اجرای پروژه
معایب
نیاز به طراحی دقیق توسط مهندسین متخصص
دشواری در اتصالات بدون تجهیزات مناسب
احتمال زنگ‌زدگی آهن‌آلات در صورت عدم استفاده از پوشش ضدخوردگی
هزینه بالاتر برای ساخت خرپاهای فضاکار در مقایسه با خرپاهای ساده
مقایسه خرپا با سایر سیستم‌های سازه‌ای
یکی از سوالات رایج در پروژه‌های عمرانی این است که چرا از خرپا به‌جای قاب‌های خمشی یا اسکلت بتنی استفاده شود؟
در مقایسه با قاب خمشی فولادی، خرپا وزن کمتری دارد و اجرای آن سریع‌تر است.
نسبت به سازه بتنی، خرپا امکان اجرای دهانه‌های بسیار بزرگ‌تری را فراهم می‌کند.
هزینه حمل‌ونقل مصالح خرپا معمولاً کمتر است، زیرا اعضای آن سبک‌تر بوده و در کارخانه برش و آماده‌سازی می‌شوند.
مشاهده قیمت میلگرد برند فایکو در سایت آهن یک دو سه.
روش‌های ساخت و نصب خرپا
اجرای خرپا نیازمند استفاده از تجهیزات دقیق و مصالح استاندارد است. سه روش اصلی اتصال اعضا عبارتند از:
جوشکاری: متداول‌ترین روش در ایران، به‌ویژه با ورق فولادی.
پیچ و مهره: مناسب برای سازه‌های صنعتی و پروژه‌هایی که نیاز به دمونتاژ دارند.
اتصال ترکیبی: ترکیبی از جوش و پیچ برای افزایش مقاومت.
در هر سه روش، استفاده از میلگرد A3، ورق سیاه و تیرآهن IPE تولید شده در کارخانه‌های معتبر اهمیت زیادی دارد.
کاربرد سازه‌های خرپا در صنعت ساختمان
خرپاها در پروژه‌های مختلفی مورد استفاده قرار می‌گیرند:
پل‌سازی: تحمل بارهای سنگین خودرو و قطار.
سقف سالن‌های صنعتی و ورزشی: استفاده از قوطی پروفیل و ورق سیاه.
برج‌ها و ساختمان‌های بلندمرتبه: ترکیب خرپا با فولاد آلیاژی.
سوله‌ها و انبارها: به دلیل وزن سبک و نصب سریع.
فرودگاه‌ها و استادیوم‌ها: استفاده از خرپای فضاکار با دهانه‌های عظیم.
نقش آهن‌آلات در ساخت خرپا
خرپا بدون آهن‌آلات معنا ندارد. مصالح اصلی عبارتند از:
میلگرد برای افزایش مقاومت کششی.
تیرآهن جهت تحمل بارهای فشاری.
قوطی پروفیل برای اتصال اعضای مختلف.
ورق فولادی جهت تقویت اتصالات و پوشش.
انتخاب محصولات استاندارد از کارخانه‌هایی مانند ذوب‌آهن اصفهان و فولاد مبارکه، تضمین‌کننده دوام و کیفیت خرپا است.
عوامل مؤثر بر قیمت سازه‌های خرپا
هزینه نهایی اجرای خرپا به چند عامل بستگی دارد:
قیمت روز میلگرد و تیرآهن در بازار آهن
نوع مقطع فولادی انتخابی (IPE یا INP)
ضخامت و کیفیت ورق فولادی
هزینه حمل‌ونقل آهن‌آلات به محل پروژه
دستمزد اجرا و نوع اتصالات (جوش یا پیچ و مهره)
شرکت آهن یک دو سه با عرضه مستقیم آهن‌آلات و خدمات حمل سریع از کارخانه‌ها، نقش مهمی در کاهش هزینه‌های پروژه‌های خرپا ایفا می‌کند.
مشاهده قیمت ورق 20 میل کاویان در سایت آهن یک دو سه.
نکات نگهداری و بازرسی سازه‌های خرپا
رنگ‌آمیزی و پوشش‌دهی مناسب جهت جلوگیری از زنگ‌زدگی.
بازرسی دوره‌ای اتصالات پیچ و مهره‌ای.
کنترل جوش‌ها برای اطمینان از عدم ترک‌خوردگی.
استفاده از ورق‌های ضدسایش در نقاط حساس.
آینده و نوآوری در خرپاهای مدرن
امروزه با پیشرفت فناوری، خرپاهای مدرن ترکیبی از فولاد آلیاژی و بتن ساخته می‌شوند. استفاده از خرپاهای فضاکار سبک با مقاطع توخالی فولادی نیز در حال گسترش است. این روند نشان می‌دهد که خرپاها همچنان در آینده صنعت ساختمان جایگاه ویژه‌ای خواهند داشت.
فرآیند طراحی مهندسی سازه‌های خرپا
طراحی سازه‌های خرپا نیازمند دقت و محاسبات دقیق مهندسی است. مهندسان عمران در ابتدا بارهای وارد بر سازه مانند بارهای زنده، مرده، باد و زلزله را محاسبه کرده و سپس بر اساس آیین‌نامه‌های معتبر مانند مبحث دهم مقررات ملی ساختمان ایران یا AISC، مقاطع فولادی مناسب را انتخاب می‌کنند. در این فرآیند معمولاً از نرم‌افزارهایی نظیر SAP2000 و ETABS استفاده می‌شود. انتخاب صحیح میلگرد و تیرآهن در مرحله طراحی، تأثیر مستقیمی بر ایمنی و هزینه اجرای خرپا دارد.
محاسبات باربری خرپا و نقش نرم‌افزارهای مهندسی
یکی از مهم‌ترین ویژگی‌های سازه خرپا، انتقال یکنواخت نیروها از طریق اعضای مثلثی است. در محاسبات باربری خرپا، اعضا یا تحت کشش قرار می‌گیرند یا فشار. این ویژگی باعث می‌شود که برخلاف سایر سازه‌ها، پیچش و خمش زیادی در اعضا ایجاد نشود. امروزه استفاده از نرم‌افزارهای تحلیل سازه امکان شبیه‌سازی دقیق رفتار خرپا را فراهم کرده است. این موضوع باعث کاهش مصرف آهن‌آلات، بهینه‌سازی طرح و افزایش بهره‌وری اقتصادی پروژه می‌شود.
خرپا در معماری مدرن و زیبایی‌شناسی سازه
خرپاها تنها به دلیل مقاومت بالا مورد توجه قرار نمی‌گیرند؛ بلکه در بسیاری از پروژه‌های معماری مدرن به عنوان یک عنصر زیبایی‌شناختی نیز به کار می‌روند. طراحی نمای سقف استادیوم‌ها، فرودگاه‌ها و حتی مراکز خرید با استفاده از خرپا، جلوه‌ای خاص و صنعتی ایجاد می‌کند. استفاده از ورق فولادی رنگی یا پروفیل‌های سبک در خرپاها باعث شده که علاوه بر کارایی سازه‌ای، جنبه‌های بصری نیز در نظر گرفته شوند.
مشاهده قیمت روز تیرآهن در سایت آهن یک دو سه.
چالش‌های اجرایی خرپا در پروژه‌های ایرانی
اگرچه خرپاها کاربرد فراوانی در ایران دارند، اما در اجرای آن‌ها چالش‌هایی نیز وجود دارد:
دقت پایین در برشکاری و جوشکاری برخی کارگاه‌ها که باعث کاهش عمر سازه می‌شود.
نبود تجهیزات مناسب برای حمل و نصب خرپاهای بزرگ.
استفاده از آهن‌آلات غیراستاندارد و بی‌کیفیت که مقاومت سازه را کاهش می‌دهد.
هزینه بالای رنگ‌آمیزی و پوشش ضدخوردگی در شرایط آب‌وهوایی مرطوب.
راهکار اصلی برای رفع این مشکلات، خرید محصولات استاندارد از کارخانه‌های معتبر مانند ذوب‌آهن اصفهان و فولاد مبارکه و همچنین استفاده از پیمانکاران متخصص است.
تأثیر حمل‌ونقل و لجستیک آهن‌آلات بر هزینه خرپا
یکی از نکات کمتر مورد توجه در پروژه‌های خرپا، هزینه و زمان حمل‌ونقل آهن‌آلات است. تیرآهن‌ها و پروفیل‌های سنگین معمولاً با تریلی کفی یا بوژی به محل پروژه منتقل می‌شوند. هرگونه تأخیر در این فرآیند می‌تواند پروژه را با هزینه‌های اضافی مواجه کند. شرکت آهن یک دو سه با ارائه خدمات ارسال سریع آهن‌آلات به سراسر ایران، این نگرانی را برطرف کرده و روند اجرای پروژه را تسهیل می‌کند.
نقش استانداردها و آیین‌نامه‌ها در ساخت خرپا
برای تضمین کیفیت و ایمنی خرپا، رعایت استانداردها الزامی است. به عنوان مثال:
استاندارد ملی ایران 3132 برای میلگرد.
استاندارد 1791 برای تیرآهن.
آیین‌نامه‌های بین‌المللی مانند ASTM و EN برای ورق فولادی.
اجرای خرپا بدون توجه به این استانداردها می‌تواند خطرات جبران‌ناپذیری ایجاد کند. به همین دلیل انتخاب تأمین‌کننده معتبر آهن‌آلات اهمیت ویژه‌ای دارد.
مطالعه موردی: پروژه‌های موفق با خرپا در ایران
پل طبیعت تهران: نمونه‌ای شاخص از استفاده از خرپای فضاکار با مقاطع فولادی سبک و مقاوم.
سالن‌های ورزشی و نمایشگاهی شیراز: اجرای دهانه‌های وسیع بدون ستون‌های میانی با کمک خرپا.
کارخانه‌ها و انبارهای صنعتی در اصفهان و تبریز: استفاده گسترده از قوطی پروفیل و تیرآهن ذوب‌آهن برای ساخت سوله‌های خرپایی.
این پروژه‌ها نشان می‌دهند که سازه‌های خرپا نه تنها از نظر فنی بلکه از نظر اقتصادی نیز انتخابی مناسب برای پروژه‌های عظیم هستند.
