محاسبه میلگرد فونداسیون | تعداد شاخه میلگرد آجدار برای پی ۱۰۰ متر مربعی
محاسبه دقیق میلگرد مورد نیاز برای فونداسیون، یکی از مهم‌ترین مراحل ساخت‌وساز است. دقت بالا در محاسبه میلگرد فونداسیون در کنار تضمین استحکام و ایمنی سازه، از هدر رفتن مصالح و افزایش هزینه‌ها جلوگیری می‌کند. در این راهنما، به صورت گام‌به‌گام نحوه محاسبه میلگرد فونداسیون برای یک ساختمان ۱۰۰ متر مربعی را بررسی می‌کنیم. در این فرآیند، با مفاهیمی مانند جدول وزن میلگرد، نرم‌افزار محاسبه میلگرد، میلگرد A3 و… آشنا خواهید شد و در نهایت با راهکارهای محاسبه میزان میلگرد مورد نیاز برای فونداسیون آشنا می‌شوید.

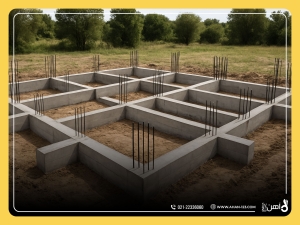

گام اول: بررسی نقشه‌ها و جزئیات فنی برای محاسبه میلگرد فونداسیون
پیش از هر گونه اقدام برای محاسبه میلگرد، باید نقشه‌های سازه را به دقت بررسی کنید. این نقشه‌ها منبع اصلی اطلاعات شما هستند و جزئیات حیاتی مانند نوع و ابعاد فونداسیون، مشخصات میلگردها و فواصل آن‌ها را ارائه می‌دهند. برای یک فونداسیون ۱۰۰ متر مربعی، معمولا از فونداسیون نواری استفاده می‌شود. فرض ما بر این است که فونداسیون در ابعاد ۱۰ در ۱۰ متر طراحی شده است. اطلاعاتی که باید از نقشه استخراج کنید شامل قطر میلگردها، فاصله بین آن‌ها و تعداد و نوع خاموت‌ها هستند که هرگونه اشتباه در برداشت آن‌ها، محاسبات بعدی را تحت تاثیر قرار می‌دهد.
برای مثال ممکن است بر اساس نقشه و ابعادی که فرض کردیم، به چنین اطلاعاتی برسیم:
- نوع فونداسیون: نواری
- ابعاد فونداسیون: ۱۰ در ۱۰ متر
- قطر میلگرد طولی: ۱۶ میلی‌متر (میلگرد A3)
- فاصله بین میلگردها: ۲۰ سانتی‌متر
- قطر خاموت: ۱۰ میلی‌متر

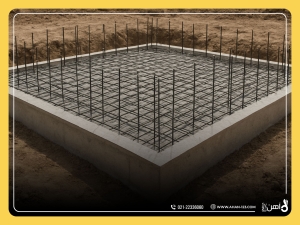

گام دوم: محاسبه میلگرد طولی فونداسیون
میلگردهای طولی، اسکلت اصلی فونداسیون را تشکیل می‌دهند و وظیفه تحمل بارهای کششی را بر عهده دارند. برای محاسبه تعداد این میلگردها، باید به فاصله آن‌ها که در نقشه‌ها مشخص شده، توجه کنید. فرض ما بر این است که فاصله بین میلگردها ۲۰ سانتی‌متر و قطر آن‌ها ۱۶ میلی‌متر (که اغلب از نوع میلگرد A3 است) باشد. با توجه به ابعاد ۱۰ متری فونداسیون در هر جهت و همچنین دو ردیف میلگرد در بالا و پایین فونداسیون، تعداد کل میلگردهای طولی مورد نیاز به دست می‌آید.
بنابراین محاسبات می‌توانند ما را به این اعداد برسانند:
- تعداد میلگرد در طول: (۱۰ متر / ۰.۲۰ متر) = ۵۰ عدد
- تعداد میلگرد در عرض: (۱۰ متر / ۰.۲۰ متر) = ۵۰ عدد
- تعداد کل میلگرد طولی (دو ردیف بالا و پایین): ((۵۰ + ۵۰) * ۲) + ((۵۰ + ۵۰) * ۲) = ۴۰۰ عدد میلگرد
- طول کل میلگرد طولی: ۴۰۰ عدد * ۱۰ متر = ۴۰۰۰ متر

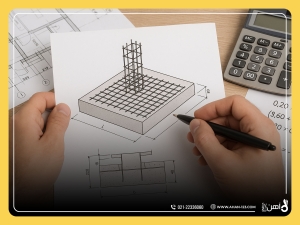

گام سوم: محاسبه خاموت‌ها
خاموت‌ها نقش حیاتی در حفظ یکپارچگی میلگردهای طولی و جلوگیری از کمانش آن‌ها دارند. این میلگردهای عرضی، میلگردهای اصلی را در جای خود نگه می‌دارند و استحکام کلی سازه را افزایش می‌دهند. برای محاسبه تعداد خاموت، باید به فاصله آن‌ها که در نقشه‌ها مشخص شده توجه کنید. در این مثال، فرض می‌کنیم فاصله بین خاموت‌ها ۲۰ سانتی‌متر و قطر آن‌ها ۱۰ میلی‌متر باشد. با توجه به ابعاد ۱۰ متری فونداسیون در هر دو جهت، تعداد کل خاموت‌ها مشخص می‌شود که باید برای هر چهار سمت فونداسیون در نظر گرفته شود.
محاسبات خاموت به شرح زیر است:
- تعداد خاموت در طول: ۱۰ متر / ۰.۲۰ متر = ۵۰ عدد
- تعداد خاموت در عرض: ۱۰ متر / ۰.۲۰ متر = ۵۰ عدد
- تعداد کل خاموت: (۵۰ عدد * ۲) + (۵۰ عدد * ۲) = ۲۰۰ عدد
- طول هر خاموت (محیط فونداسیون): ۱۰ متر + ۱۰ متر = ۲۰ متر (برای هر دو فونداسیون نواری)
گام چهارم: محاسبه وزن میلگردها و تعداد شاخه میلگرد
حالا که تعداد و طول کل میلگردهای مورد نیاز را به دست آوردیم، می‌توانیم وزن کل آن‌ها را محاسبه کنیم. برای این کار از جدول وزن میلگرد استفاده می‌کنیم که وزن هر متر از میلگرد با قطرهای مختلف، مانند میلگرد 16 و 10 میلی‌متر را نشان می‌دهد. سپس با تقسیم وزن کل بر وزن هر شاخه ۱۲ متری، تعداد دقیق شاخه‌های مورد نیاز مشخص می‌شود. برای جلوگیری از کمبود میلگرد، توصیه می‌شود ۱۰ تا ۱۵ درصد به محاسبات خود برای پرت میلگرد در برشکاری و خم‌کاری اضافه کنید.
وزن میلگردها در محاسبات ما به شرح زیر خواهد بود:
- وزن هر متر میلگرد ۱۶ میلی‌متر: ۱.۵۸ کیلوگرم
- وزن هر متر میلگرد ۱۰ میلی‌متر: ۰.۶۲ کیلوگرم
- وزن کل میلگرد طولی: ۴۰۰۰ متر * ۱.۵۸ کیلوگرم/متر = ۶۳۲۰ کیلوگرم
- وزن کل خاموت: (۲۰۰ عدد * ۲۰ متر) * ۰.۶۲ کیلوگرم/متر = ۲۴۸۰ کیلوگرم
گام پنجم: استفاده از نرم‌افزار برای محاسبه میلگرد فونداسیون
برای افزایش دقت و سرعت در محاسبات، می‌توانید از نرم‌افزار محاسبه میلگرد فونداسیون استفاده کنید. این نرم‌افزارها با دریافت اطلاعات اولیه از نقشه‌ها، به سرعت و به صورت خودکار تعداد و وزن میلگردهای مورد نیاز را محاسبه می‌کنند و خطای انسانی را به حداقل می‌رسانند. همچنین، هنگام اجرای پروژه، نظارت بر آرماتوربندی توسط مهندس ناظر ضروری است تا از اجرای صحیح اتصالات و خم‌ها مطمئن شوید و استحکام نهایی سازه تضمین شود.
نمونه محاسبات با استفاده از نرم‌افزار محاسبه میلگرد شامل موارد زیر است:
- تعداد شاخه‌های میلگرد ۱۶ میلی‌متری (طولی): ۶۳۲۰ کیلوگرم / (۱.۵۸ کیلوگرم/متر * ۱۲ متر) ≈ ۳۳۳ شاخه
- تعداد شاخه‌های میلگرد ۱۰ میلی‌متری (خاموت): ۲۴۸۰ کیلوگرم / (۰.۶۲ کیلوگرم/متر * ۱۲ متر) ≈ ۳۳۳ شاخه
- در نظر گرفتن پرت: ۳۳۳ * ۱.۱۵ ≈ ۳۸۳ شاخه (برای هر دو نوع میلگرد)
خرید انواع میلگرد آجدار از آهن 123
آهن ۱۲۳ به عنوان یکی از مراجع اصلی در بازار آهن و فولاد، بستر مناسبی را برای خرید انواع میلگرد آجدار فراهم کرده است. ما با توجه به اهمیت کیفیت میلگرد در استحکام سازه، با ارائه محصولات متنوع از برندهای معتبر و با تضمین اصالت کالا، به مشتریان خود اطمینان می‌دهیم که بهترین و مناسب‌ترین محصول را برای پروژه خود تهیه می‌کنند. در سایت آهن 123، شما می‌توانید به راحتی قیمت‌ها را مقایسه، مشخصات فنی میلگردها را بررسی و خرید خود را با خیالی آسوده انجام دهید.
سوالات متداول
چگونه می‌توان از نرم‌افزارهای محاسبه میلگرد استفاده کرد؟
نرم‌افزارهای محاسبه میلگرد فونداسیون با دریافت اطلاعات اولیه از نقشه‌ها، مانند ابعاد فونداسیون و فاصله میلگردها، به صورت خودکار تعداد و وزن میلگرد مورد نیاز را محاسبه می‌کنند. این ابزارها دقت محاسبات را افزایش داده و خطای انسانی را به حداقل می‌رسانند.
آرماتوربندی چیست و چرا در محاسبه میلگرد فونداسیون مهم است؟
آرماتوربندی به فرآیند قرار دادن و اتصال صحیح میلگردها در قالب گفته می‌شود. این فرآیند تضمین می‌کند که میلگردها در جای مناسب خود قرار گرفته‌اند و می‌توانند بارهای وارده را به درستی تحمل کنند. در نتیجه، محاسبه دقیق میلگرد فونداسیون باید با یک آرماتوربندی صحیح همراه باشد.
اهمیت جدول وزن میلگرد در محاسبه میلگرد فونداسیون چیست؟
جدول وزن میلگرد اطلاعات دقیقی در مورد وزن هر متر از میلگرد با قطرهای مختلف ارائه می‌دهد. این جدول به شما کمک می‌کند تا پس از محاسبه تعداد و طول میلگردهای مورد نیاز، وزن کل آن‌ها را به دست آورید و در نهایت تعداد شاخه‌های لازم را مشخص کنید.
