تیرآهن لانه زنبوری و دلایل ممنوعیت استفاده از آن
تحلیل جامع ویژگی‌های تیرآهن لانه زنبوری و محدودیت‌های آن
تیرآهن‌ها به‌عنوان یکی از اصلی‌ترین اجزای باربر در سازه‌های آهن، نقش مهمی در طراحی و ساخت ساختمان‌ها ایفا می‌کنند. یکی از انواع خاص تیرآهن که به دلیل طراحی خاص خود مورد توجه قرار گرفته، تیرآهن لانه زنبوری است. این نوع تیرآهن با داشتن حفره‌های شش‌ضلعی در جان خود، امکان کاهش وزن و عبور تأسیسات را فراهم می‌کند و در برخی پروژه‌ها گزینه‌ای اقتصادی محسوب می‌شود.
بااین‌حال، این تیرآهن دارای محدودیت‌ها و مشکلاتی است که باعث شده در برخی شرایط استفاده از آن ممنوع شود. در این مقاله، با جزئیات بیشتری به بررسی مزایا، معایب، دلایل ممنوعیت استفاده و شرایط ایمن استفاده از تیرآهن لانه زنبوری خواهیم پرداخت.

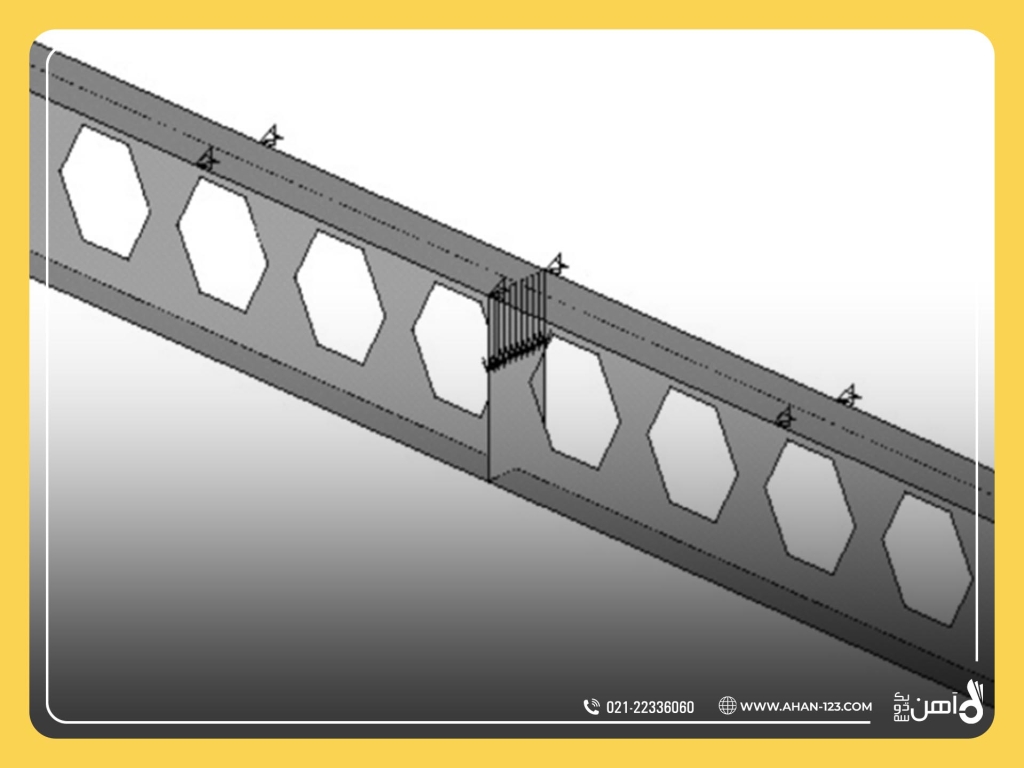

تیرآهن لانه زنبوری چیست؟
تیرآهن لانه زنبوری نوعی تیرآهن است که با برش و جوشکاری مجدد تیرآهن‌های I شکل تولید می‌شود. این فرآیند شامل برش زیگزاگی جان تیرآهن و افزایش ارتفاع آن با استفاده از جوش دادن قسمت‌های بریده‌شده است. نتیجه این فرآیند، تیرآهنی با حفره‌های شش‌ضلعی است که شباهتی به ساختار لانه زنبور دارد. این طراحی باعث می‌شود تیرآهن وزن کمتری داشته باشد و درعین‌حال ممان اینرسی آن افزایش یابد.
مراحل تولید تیرآهن لانه زنبوری
برش زیگزاگی: جان تیرآهن به‌صورت زیگزاگی برش داده می‌شود.
افزایش ارتفاع: دو قسمت بریده‌شده با فاصله از هم جوش داده می‌شوند تا ارتفاع تیر افزایش یابد.
تقویت نواحی بحرانی: در محل‌هایی که تنش‌های برشی و خمشی بالاست، ورق‌های تقویتی اضافه می‌شود.
مزایای تیرآهن لانه زنبوری
کاهش وزن سازه
وجود حفره‌های شش‌ضلعی در جان تیرآهن باعث کاهش وزن آن می‌شود، که به نوبه خود می‌تواند وزن کلی سازه را کاهش دهد. این ویژگی در پروژه‌هایی که نیاز به کاهش بار مرده سازه دارند، بسیار مفید است.
افزایش ممان اینرسی
افزایش ارتفاع تیرآهن پس از فرآیند برش و جوش، باعث افزایش ممان اینرسی و در نتیجه ظرفیت خمشی تیر می‌شود. این ویژگی به ویژه در دهانه‌های بلند، که بارهای خمشی بیشتری را تحمل می‌کنند، اهمیت دارد.
صرفه‌جویی اقتصادی
کاهش وزن و افزایش کارایی تیرآهن لانه زنبوری، می‌تواند هزینه‌های کلی پروژه را کاهش دهد، به‌ویژه در پروژه‌هایی که تعداد زیادی تیرآهن مورد نیاز است.
امکان عبور تأسیسات
حفره‌های موجود در جان تیرآهن فضای مناسبی برای عبور لوله‌ها، کابل‌ها و تأسیسات برقی فراهم می‌کنند و نیاز به سوراخ‌کاری یا ایجاد فضاهای اضافی را کاهش می‌دهند.
معایب تیرآهن لانه زنبوری
کاهش مقاومت برشی
حفره‌های موجود در جان تیرآهن باعث کاهش سطح مقطع جان و در نتیجه کاهش مقاومت برشی می‌شوند. این مسئله در نقاطی که تنش‌های برشی بالا هستند (مانند نزدیک تکیه‌گاه‌ها)، می‌تواند خطرناک باشد.

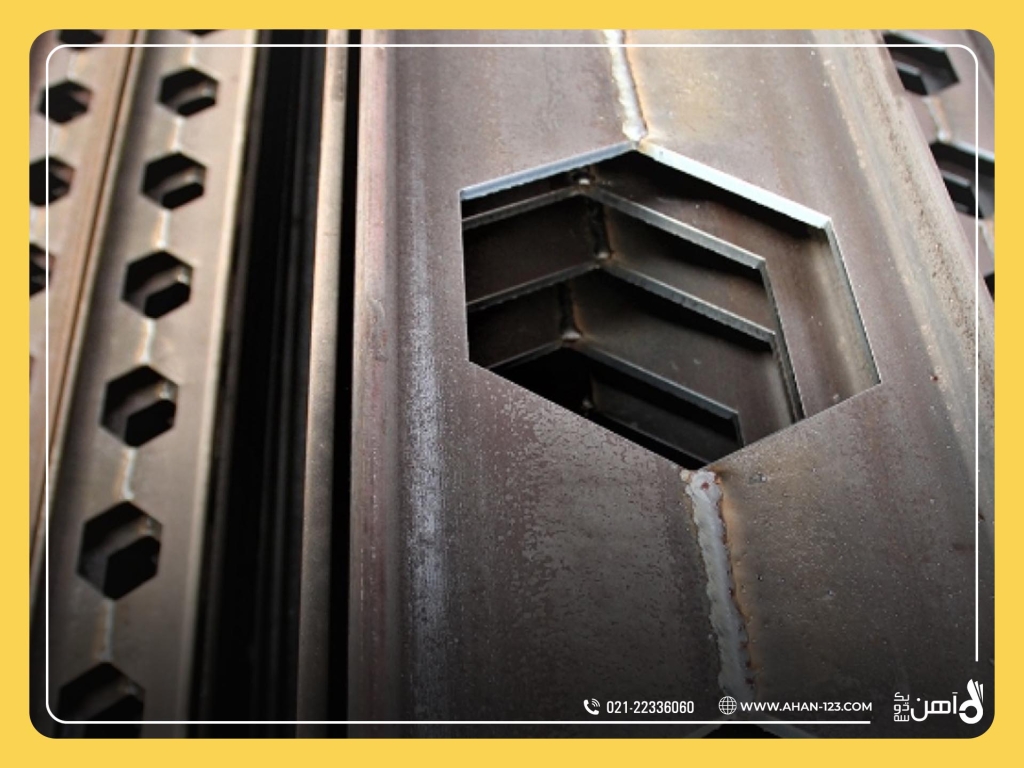

تمرکز تنش
لبه‌های حفره‌های شش‌ضلعی محل تمرکز تنش هستند و این تمرکز می‌تواند به ترک‌خوردگی یا شکست موضعی تیرآهن منجر شود.
مشکلات در برابر نیروهای دینامیکی
این نوع تیرآهن مقاومت کمی در برابر نیروهای زلزله و ارتعاشات دینامیکی دارد و ممکن است دچار تغییر شکل یا خرابی شود.
نیاز به جوشکاری باکیفیت
فرآیند تولید این تیرآهن نیاز به دقت بالا در جوشکاری دارد. هرگونه نقص در جوشکاری می‌تواند مقاومت تیرآهن را به شدت کاهش دهد و ایمنی سازه را به خطر بیندازد.
کمانش جانبی
حفره‌های موجود در جان تیرآهن باعث کاهش یکپارچگی ساختاری آن می‌شوند و این موضوع احتمال بروز کمانش جانبی یا لهیدگی را افزایش می‌دهد.

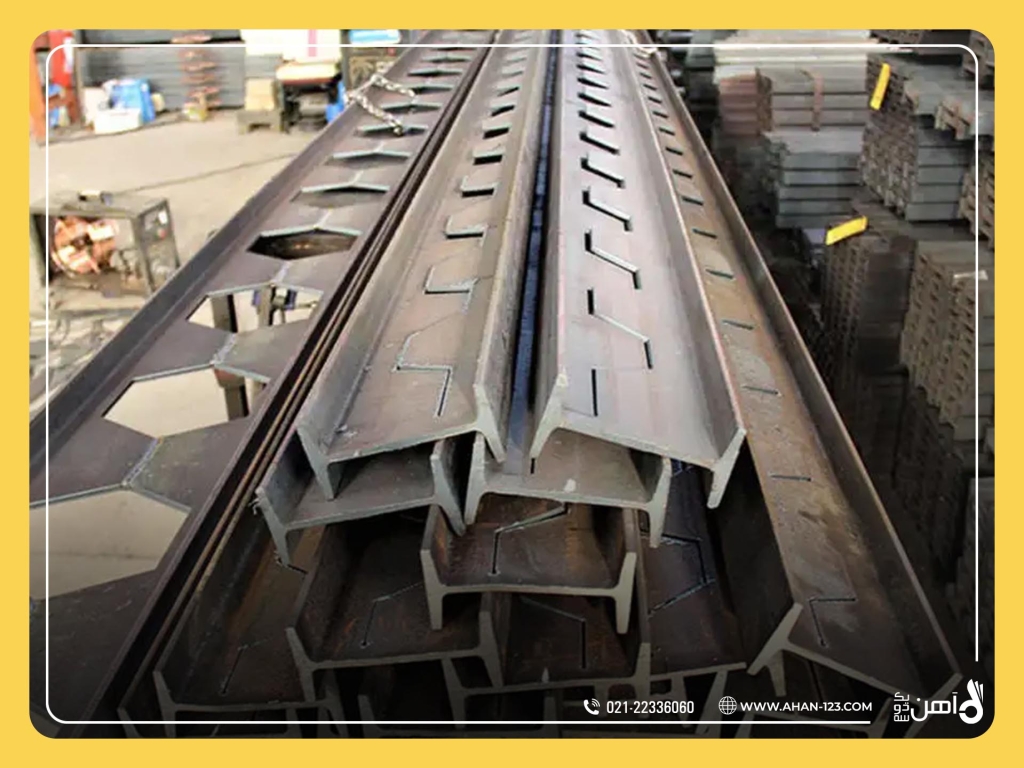

دلایل ممنوعیت استفاده از تیرآهن لانه زنبوری
استفاده از تیرآهن لانه زنبوری در برخی پروژه‌ها به دلیل محدودیت‌های فنی و ایمنی ممنوع است. در ادامه به دلایل اصلی این ممنوعیت می‌پردازیم:
کاهش مقاومت در برابر زلزله
در سازه‌هایی که در مناطق زلزله‌خیز قرار دارند، استفاده از این نوع تیرآهن به دلیل کاهش مقاومت در برابر نیروهای جانبی و ارتعاشات مکانیکی توصیه نمی‌شود. این تیرآهن‌ها ممکن است در برابر نیروهای زلزله عملکرد ضعیفی داشته باشند و به خرابی سازه منجر شوند.
کیفیت پایین تولید در کارگاه‌های غیراستاندارد
تولید تیرآهن لانه زنبوری در کارگاه‌های محلی و غیراستاندارد ممکن است باعث کاهش کیفیت جوش و دقت در برش شود، که این موضوع مقاومت نهایی تیرآهن را کاهش می‌دهد.
تمرکز تنش در حفره‌ها
تمرکز تنش در لبه‌های حفره‌ها می‌تواند به ترک‌خوردگی و شکست موضعی تیرآهن منجر شود. این مسئله به خصوص در نقاط بحرانی سازه مانند تکیه‌گاه‌ها و دهانه‌های بلند، می‌تواند خطرناک باشد.
مشکلات اجرایی
استفاده از این نوع تیرآهن نیاز به دقت بالا در طراحی و اجرا دارد. کوچک‌ترین خطا در نصب، می‌تواند به کاهش کارایی و حتی خرابی سازه منجر شود.
استانداردها و محدودیت‌های قانونی
طبق آیین‌نامه‌های ملی و بین‌المللی، استفاده از این تیرآهن در شرایط زیر ممنوع یا محدود شده است:
سازه‌هایی که در مناطق زلزله‌خیز قرار دارند.
قاب‌های خمشی متوسط و ویژه.
سازه‌هایی که تحت تأثیر بارهای دینامیکی هستند.
دهانه‌هایی با بارهای برشی بالا.
موارد مجاز استفاده از تیرآهن لانه زنبوری
در برخی شرایط خاص، استفاده از این نوع تیرآهن مجاز است، از جمله:
دهانه‌های کوتاه با بارهای کم: در سازه‌هایی که بارهای وارده محدود و ثابت هستند.
سازه‌های موقت: در پروژه‌های موقتی که طول عمر سازه کوتاه است.
عبور تأسیسات: در مواردی که نیاز به عبور لوله‌ها و کابل‌ها از داخل تیر وجود دارد.
نتیجه‌گیری
با وجود مزایای تیرآهن لانه زنبوری، معایب و محدودیت‌های آن باعث شده که استفاده از این نوع تیرآهن تنها در شرایط خاص و با رعایت استانداردهای دقیق مجاز باشد. برای انتخاب مناسب‌ترین تیرآهن و اطمینان از کیفیت محصول، بهتر است از تولیدکنندگان معتبر خرید کنید.
