مرحله به مرحله نحوه میلگردگذاری راه پله

آهن؛ رگ حیاتی هر پله که بدون آن سازه بی‌جان و آسیب‌پذیر می‌ شود. وقتی حرف از «نحوه میلگردگذاری راه پله» زده می‌ شود. منظور فقط قرار دادن چند تسمه فولادی در دل بتن نیست؛ این فرایند تعیین‌کننده ایمنی، پایداری و عمر مفید راه‌پله است. یک اجرای صحیح میلگردگذاری، ترکیبی از درک نقشه‌های سازه‌ای، انتخاب...

برای امتیاز به این نوشته کلیک کنید!

[کل: 7 میانگین: 5]

انتشار در ۱۸ شهریور ۱۴۰۴ 185 بازدید 0 دیدگاه

آهن؛ رگ حیاتی هر پله که بدون آن سازه بی‌جان و آسیب‌پذیر می‌ شود. وقتی حرف از «نحوه میلگردگذاری راه پله» زده می‌ شود.

منظور فقط قرار دادن چند تسمه فولادی در دل بتن نیست؛ این فرایند تعیین‌کننده ایمنی، پایداری و عمر مفید راه‌پله است.

یک اجرای صحیح میلگردگذاری، ترکیبی از درک نقشه‌های سازه‌ای، انتخاب میلگرد با سایز و نمره مناسب، رعایت فواصل و طول مهاری، و اجرای جزئیات تقویتی در نقاط پرتنش مثل پاشنه پله، کنج‌ها و پایه ‌هاست.

راه‌پله ‌ها نه‌تنها مسیر ارتباطی بین طبقات‌اند، بلکه محل تمرکز بارهای دینامیک (تردد افراد) و ایستا (وزن سازه) هستند؛ بنابراین اشتباهات کوچک در آرماتوربندی،مثل کم ‌فاصله گذاشتن، عدم اجرای خاموت مناسب یا کوتاه زدن طول مهاری—می‌تواند به ترک‌های نمایشی، خرابی موضعی یا حتی خطرهای ایمنی منجر شود.

برای طراحی و اجرای استاندارد، مرجع‌هایی مثل مبحث نهم مقررات ملی ساختمان و آیین‌نامه آبا راهنمای خوبی برای ابعاد میلگرد، فاصله ‌ها و جزئیات مهاری هستند.

چرا میلگردگذاری راه پله اهمیت دارد؟

راه پله ‌های بتنی به دلیل تردد بالا و تحمل بارهای مختلف (مانند وزن افراد، اشیاء، و بارهای محیطی مانند زلزله یا برف) از حساسیت بالایی برخوردارند.

میلگردگذاری صحیح، تضمین‌کننده مقاومت در برابر تنش‌های خمشی، برشی، و ترک‌های حرارتی است. در ادامه به دلایل کلیدی اهمیت این فرآیند اشاره می ‌کنیم.

مقاومت در برابر بارهای خمشی: میلگردهای اصلی در ناحیه کششی پله قرار می‌ گیرند و از ترک‌خوردگی یا شکست جلوگیری می ‌کنند.

مقاومت در برابر برش: خاموت ‌ها و میلگردهای عرضی، نیروهای برشی در نقاط تکیه‌گاهی را مهار می ‌کنند.

کنترل ترک‌های حرارتی و انقباضی: میلگردهای توزیعی، ترک‌های ناشی از تغییرات دما یا خشک شدن بتن را کنترل می ‌کنند.

افزایش چسبندگی و انسجام: آج‌های میلگرد باعث اتصال قوی‌تر با بتن می‌ شوند.

شکل‌پذیری در برابر زلزله: میلگردها به پله انعطاف‌پذیری می‌بخشند و از شکست ناگهانی جلوگیری می ‌کنند.

نادیده گرفتن اصول میلگردگذاری می‌تواند به ترک‌خوردگی، کاهش عمر مفید سازه، یا حتی حوادث خطرناک منجر شود. بنابراین، رعایت استانداردها و دقت در اجرا امری ضروری است.

اجزای اصلی راه‌ پله بتنی و نقش هر کدام در میلگردگذاری

برای آن‌که میلگردگذاری را درست بفهمیم و اجرایِ اقتصادی و ایمن داشته باشیم، اول باید اجزای کلیدی راه‌پله بتنی را بشناسیم — زیرا هر قطعه رفتار بار و نوع آرماتورگذاری متفاوتی دارد.

دال پله (شیب‌پله)

این بخش شیب‌دار همان سطحی است که پا روی آن قرار می‌ گیرد و بیشترین بار مستقیم و لنگر را تحمل می ‌کند.

دال پله معمولاً نیازمند شبکه‌ای از میلگرد های طولی برای مقابله با کشش در زیر و بالای دال و میلگردهای عرضی (اسپرز) برای نگهداری فاصله ‌ها و کنترل ترک است.

جایگذاری و فاصله میلگردهای طولی در دال تعیین‌کننده مقاومت خمشی و اطمینان از عملکرد مرحله به مرحله پله است.

پاگرد (لانچ یا پلتفرم)

پاگردهای افقی بین دو رشته پله کاربرد استراحت و تغییر جهت دارند و ممکن است به‌صورت دال مستقل یا ترکیب تیر–دال طراحی شوند.

در پاگردها تمرکز میلگرد ها بیشتر روی توزیع بار و جلوگیری از خیز (آویزشدگی) است؛ بنابراین میلگردهای طولی در دو سطح و میلگردهای برشی (خاموت/قوطی) در لبه‌ها و نقاط اتصال ضروری‌اند.

در صورتی که پاگرد به تیر متصل باشد، محل اتصال نیازمند تقویت اضافی برای انتقال گشتاور و برش است.

تیر میان‌طبقه (تیر تکیه‌گاهی)

تیرهایی که بار دال پله و پاگرد را به ستون‌ها یا دیوارهای باربر منتقل می ‌کنند، نقش ستون فقرات سازه را دارند.

این تیرها معمولاً آرماتور طولی قوی و خاموت ‌های نزدیک‌تر در نواحی برشی نیاز دارند تا از شکست برشی یا پیچشی جلوگیری شود.

طراحی آرماتور در تیرآهن میان‌طبقه باید نحوه انتقال بار پله، طول مهاری و تقاطع با میلگردهای دال را در نظر بگیرد.

انواع میلگردهای مورد استفاده در راه پله

میلگردها در راه پله ‌ها به دو دسته اصلی تقسیم می‌ شوند.

میلگردهای طولی (اصلی)

وظیفه: تحمل تنش‌های خمشی ناشی از بارهای وارده.

محل قرارگیری: معمولاً در قسمت زیرین دال پله (ناحیه کششی) قرار می‌ گیرند.

قطر پیشنهادی: بسته به طراحی، معمولاً از میلگردهای Φ12، Φ14، یا Φ16 استفاده می‌ شود.

پوشش بتنی: حداقل 3 سانتی ‌متر برای محافظت در برابر خوردگی.

میلگردهای عرضی (توزیعی)

وظیفه: توزیع یکنواخت بار، کنترل ترک‌های انقباضی، و تثبیت میلگردهای اصلی.

محل قرارگیری: به‌صورت عمود بر میلگردهای اصلی در سطح دال.

قطر پیشنهادی: معمولاً Φ8 یا Φ10 با فاصله 15 تا 20 سانتی ‌متر.

نقش تکمیلی: کمک به مقاومت در برابر نیروهای برشی در نقاط خاص.

استانداردها و آیین‌نامه‌های میلگردگذاری در ایران

اجرای میلگردگذاری راه پله در ایران تابع استانداردهای زیر است.

مبحث نهم مقررات ملی ساختمان: شامل الزامات طراحی، اجرا، و نظارت بر سازه ‌های بتنی.

آیین‌نامه بتن ایران (آبا): ارائه جزئیات فنی و محاسباتی برای آرماتوربندی.

استانداردهای بین‌المللی (ACI) : در صورت نیاز به جزئیات خاص، از استانداردهای موسسه بتن آمریکا استفاده می‌ شود.

رعایت این استانداردها برای تضمین ایمنی و دوام سازه الزامی است.

مراحل گام ‌به ‌گام میلگردگذاری راه پله

برای اجرای صحیح میلگردگذاری، مراحل زیر باید با دقت دنبال شوند:

بررسی نقشه‌های اجرایی

نقشه‌های سازه و معماری، جزئیات دقیق میلگردگذاری (سایز، فاصله، طول مهاری، و محل قرارگیری) را مشخص می ‌کنند.

مطالعه دقیق نقشه‌ها توسط تیم اجرایی و ناظر.
رفع ابهامات با مشورت مهندس طراح.
تطبیق مصالح موجود با مشخصات نقشه.

تهیه و برش میلگردها

برش و خم‌کاری دقیق میلگردها، کلید اجرای صحیح آرماتوربندی است.

استفاده از دستگاه‌های استاندارد برای برش و خم‌کاری.
رعایت شعاع خم مجاز برای جلوگیری از ترک‌خوردگی میلگرد.
برچسب‌گذاری میلگردها برای شناسایی آسان.

چیدمان میلگردها

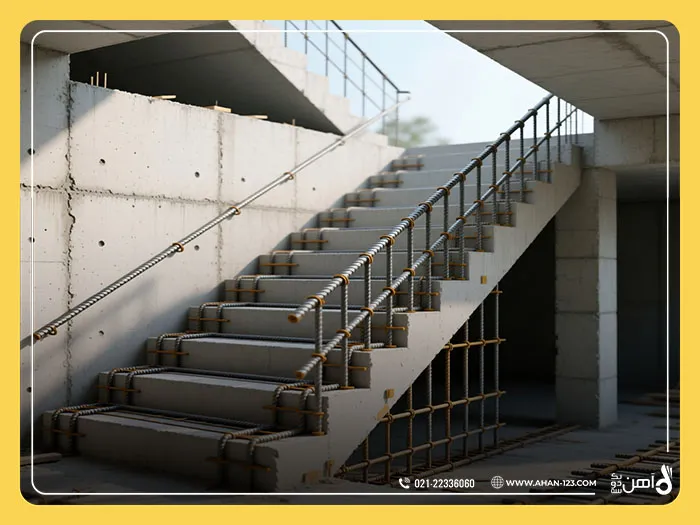

قرارگیری صحیح میلگرد ها در محل تعیین‌شده، عملکرد سازه‌ای پله را تضمین می ‌کند.

قرار دادن میلگردهای اصلی در ناحیه کششی دال.
چیدمان میلگردهای عرضی با فاصله مشخص.
افزودن میلگردهای تقویتی در نقاط تکیه‌گاهی یا پاگردها.

مهار میلگردها

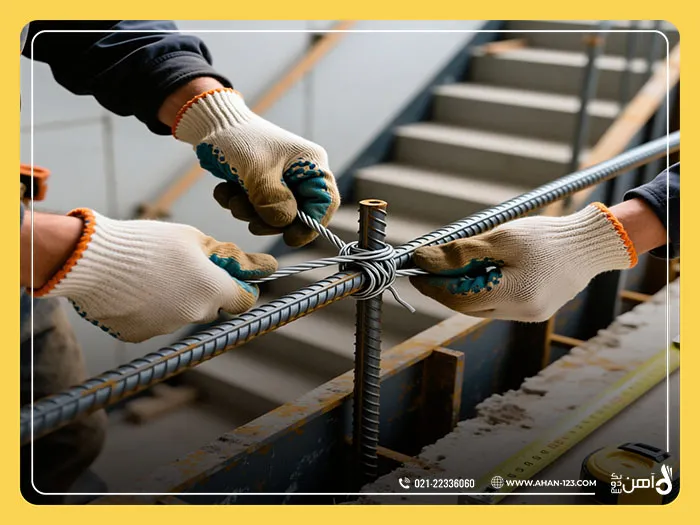

اتصال محکم میلگردها از جابجایی آن‌ها حین بتن‌ریزی جلوگیری می ‌کند.

استفاده از سیم آرماتوربندی گالوانیزه.
بستن تقاطع‌های میلگرد با گره‌های استاندارد.
اطمینان از محکم بودن بست‌ها بدون ایجاد تنش اضافی.

نصب اسپیسرها

اسپیسرها کاور بتنی مناسب را تضمین می ‌کنند.

استفاده از اسپیسرهای بتنی یا پلاستیکی با مقاومت کافی.
قرار دادن اسپیسرها در فواصل منظم.
بررسی سازگاری اسپیسرها با بتن.

کنترل طول مهاری و وصله‌ها

طول مهاری کافی، انتقال تنش از میلگرد به بتن را تضمین می ‌کند.

رعایت طول مهاری بر اساس نقشه و آیین‌نامه.
اجرای وصله‌های پوششی یا مکانیکی در نقاط کم‌تنش.
بازرسی نهایی قبل از بتن‌ریزی.

بتن‌ریزی و عمل‌آوری

بتن‌ریزی صحیح و عمل‌آوری مناسب، کیفیت نهایی سازه را تضمین می ‌کند.

استفاده از بتن با طرح اختلاط استاندارد.
ویبره کردن بتن برای حذف حباب‌ها.
عمل‌آوری بتن با روش‌های مرطوب (مانند پاشیدن آب یا استفاده از گونی خیس) برای حداقل 7 روز.

سایز و فاصله میلگردها در راه پله

نوع پله	سایز میلگرد اصلی (طولی)	سایز میلگرد فرعی (عرضی)	فاصله میلگردهای عرضی (cm)	کاور بتن (cm)	توضیحات
پله یک‌طرفه	Φ12 – Φ14	Φ8 – Φ10	15 – 20	3	میلگردهای اصلی در زیر دال، میلگردهای فرعی به‌صورت شبکه‌ای.
پله دوطرفه	Φ14 – Φ16	Φ8 – Φ10	15 – 20	3	نیاز به میلگرد تقویتی در پاگردها.
پله پیچ‌دار	Φ12 – Φ14	Φ8	15	3	تنظیم میلگردها در جهت انحنای پله، فاصله کمتر برای میلگردهای عرضی.

مقادیر ارائه‌شده تقریبی بوده و باید بر اساس محاسبات مهندسی تأیید شوند.
کاور بتن 3 سانتی ‌متر برای شرایط محیطی معمولی مناسب است.
در پله ‌های پیچ‌دار، انحنای پله ممکن است نیاز به تنظیمات خاصی داشته باشد.

جدول طول مهاری پیشنهادی میلگرد

سایز میلگرد (mm)	طول مهاری ساده (cm)	طول مهاری با قلاب (cm)	توضیحات
8	40	25	برای بتن با مقاومت 25 MPa و میلگرد آجدار A3 یا A4.
10	50	32	استفاده از قلاب استاندارد، طول مهاری را کاهش می‌دهد.
12	60	38	طول مهاری در بتن با مقاومت بالاتر کاهش می‌یابد.
14	70	44	بررسی دقیق نقشه برای تعیین طول دقیق ضروری است.
16	80	50	وصله‌ها در نقاط کم‌تنش انجام شوند.

طول مهاری بر اساس مقاومت بتن (f’c = 25 MPa) و میلگرد آجدار محاسبه شده است.
در شرایط محیطی خورنده، کاور بتن و طول مهاری ممکن است افزایش یابد.

اشتباهات رایج در میلگردگذاری راه پله

اشتباه رایج	پیامد	راه‌حل پیشنهادی
فاصله بیش از حد میلگردها	کاهش مقاومت خمشی و برشی، ترک‌خوردگی	رعایت فاصله استاندارد طبق نقشه و آیین‌نامه.
استفاده از میلگرد زنگ‌زده	کاهش چسبندگی به بتن، کاهش دوام	تمیزکاری میلگردها یا جایگزینی با میلگرد سالم.
طول مهاری ناکافی	لغزش میلگرد و کاهش مقاومت در تکیه‌گاه‌ها	اجرای طول مهاری مطابق با آیین‌نامه و استفاده از قلاب استاندارد.
عدم استفاده از اسپیسر	کاهش کاور بتن، خوردگی میلگرد	نصب اسپیسرهای استاندارد در فواصل منظم.
خم‌کاری نادرست میلگرد	ترک یا شکست میلگرد	استفاده از دستگاه‌های استاندارد و رعایت شعاع خم مجاز.

نکات اجرایی در میلگردگذاری راه پله

کیفیت میلگرد: از میلگردهای آجدار A3 مانند میلگرد 20 آجدار A3 ابهر، بدون زنگ‌زدگی شدید استفاده کنید.

پوشش بتنی: حداقل کاور بتن 3 سانتی ‌متر برای محافظت از میلگردها در برابر خوردگی.

جوشکاری محدود: جوشکاری میلگرد تنها در موارد خاص و با تأیید مهندس ناظر مجاز است.

نظافت قالب‌ها: قبل از بتن‌ریزی، قالب‌ها را از هرگونه آلودگی پاک کنید.

نکات ایمنی

تجهیزات حفاظت فردی: استفاده از کلاه، کفش ایمنی، و دستکش الزامی است.

ایمنی ابزار: دستگاه‌های برش و خم‌کن باید استاندارد و سالم باشند.

کار در ارتفاع: استفاده از کمربند ایمنی و نرده‌های محافظ در صورت کار در ارتفاع.

محاسبه مقدار میلگرد مورد نیاز

محاسبه دقیق مقدار میلگرد (متره) یکی از مراحل کلیدی در پروژه‌های ساختمانی است. این فرآیند شامل موارد زیر است.

اندازه‌گیری ابعاد راه پله: طول، عرض، ارتفاع پله ‌ها، و تعداد پله ‌ها.

تعیین نوع و تعداد میلگردها: بر اساس نقشه‌های اجرایی، تعداد میلگردهای اصلی، فرعی، و خاموت ‌ها محاسبه می‌ شود.

استفاده از نرم‌افزارهای متره: ابزارهایی مانند AutoCAD یا Excel می‌توانند محاسبات را دقیق‌تر کنند.

برای مثال، برای یک راه پله با 10 پله، هر پله با طول 1.2 متر و عرض 1 متر، و استفاده از میلگرد Φ12 با فاصله 15 سانتی ‌متر، می‌توان مقدار تقریبی میلگرد را محاسبه کرد. این محاسبات باید توسط مهندس محاسب تأیید شود.
