کلاف عرضی یا میلگرد ژوئن چیست؟
کلاف عرضی یا میلگرد ژوئن؛ جزئی کوچک با نقشی بزرگ در استحکام سازه
در دنیای آهنآلات و ساختوساز، هر جزئی از سازه نقشی تعیینکننده در استحکام و دوام آن ایفا میکند. یکی از این اجزا، کلاف عرضی یا میلگرد ژوئن است که شاید نام آن کمتر شنیده شود، اما تأثیر آن در عملکرد سازه بسیار چشمگیر است. این نوع میلگرد یکی از مؤلفههای حیاتی در آرماتوربندی سازههای بتنی محسوب میشود و هدف اصلی آن، افزایش مقاومت برشی، جلوگیری از تغییر شکل و کاهش ترک در بتن است.
در این مقاله از بلاگ شرکت آهن یک دو سه، بهصورت جامع به معرفی کلاف عرضی یا میلگرد ژوئن، نحوه تولید، استانداردهای ساخت، انواع کاربردها و اهمیت استفاده صحیح از آن در پروژههای عمرانی میپردازیم.
کلاف عرضی یا میلگرد ژوئن چیست؟

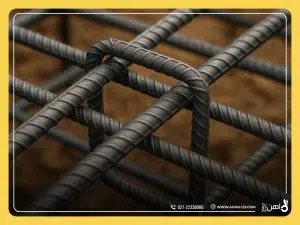

کلاف عرضی یا میلگرد ژوئن به نوعی از میلگردها گفته میشود که در جهت عمود بر میلگردهای طولی درون بتن قرار میگیرند. این میلگردها نقش کلیدی در انتقال نیروها، کنترل تغییر شکلهای موضعی و جلوگیری از گسترش ترکهای عرضی دارند.
در واقع، زمانی که بتن تحت فشار و کشش قرار میگیرد، میلگردهای طولی نیروی اصلی را تحمل میکنند و میلگردهای عرضی یا همان ژوئن، با اتصال این میلگردها به یکدیگر، مانع از شکست ناگهانی بتن میشوند.
در سازههای بتنی، بهویژه تیرها، ستونها و دیوارهای برشی، کلاف عرضی باعث افزایش مقاومت برشی و پیچشی میشود. این ویژگی موجب میگردد که سازه در برابر نیروهای زلزله و بارهای جانبی عملکرد مطلوبتری داشته باشد.

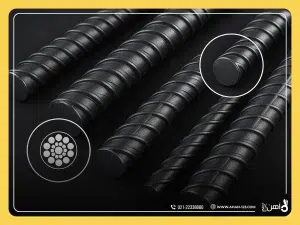

ویژگیهای فنی و ساختاری میلگرد ژوئن
میلگرد ژوئن در ظاهر ممکن است مشابه سایر میلگردها بهنظر برسد، اما از نظر ویژگیهای فنی، تفاوتهایی دارد که باعث عملکرد بهتر آن در نقش کلاف عرضی میشود.
مهمترین ویژگیهای میلگرد ژوئن عبارتاند از:
قطر کمتر نسبت به میلگردهای طولی: معمولاً بین ۶ تا ۱۲ میلیمتر.
انعطافپذیری بالا برای خمکاری: تا بتواند بهراحتی در اطراف میلگردهای طولی قرار گیرد.
مقاومت کششی مناسب: طبق استانداردهای AIII و AIV، بسته به نوع پروژه.
آجدار بودن سطح میلگرد: برای افزایش چسبندگی با بتن.
تولید با فولاد کمکربن یا آلیاژی: جهت افزایش جوشپذیری و مقاومت در برابر تنش.
استفاده از میلگرد ژوئن در پروژههای بزرگ عمرانی مانند پلها، تونلها و برجها از اهمیت ویژهای برخوردار است، زیرا در این سازهها نیروهای جانبی و ارتعاشی بسیار زیاد هستند.
نقش کلاف عرضی یا میلگرد ژوئن در استحکام سازه

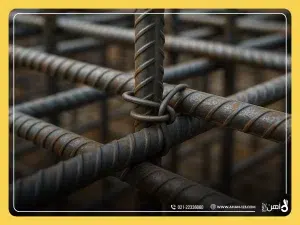

یکی از مهمترین وظایف کلاف عرضی یا میلگرد ژوئن، حفظ پایداری میلگردهای طولی و افزایش مقاومت برشی در اعضای بتنی است. در واقع، این میلگرد همانند گیرهای فلزی عمل میکند که میلگردهای طولی را در جای خود نگه میدارد و از جابهجایی یا تغییر شکل آنها جلوگیری میکند.
هنگامی که بارهای جانبی مانند زلزله یا باد به سازه وارد میشود، تنشهای متعددی درون بتن ایجاد میگردد. اگر میلگرد ژوئن در جای مناسب خود نصب نشده باشد، احتمال شکست برشی و ترک عرضی در بتن افزایش پیدا میکند.
بنابراین، نصب صحیح میلگرد ژوئن مطابق نقشههای اجرایی و رعایت فاصله استاندارد بین کلافها، نقشی تعیینکننده در دوام و ایمنی سازه دارد.
مشاهد قیمت تیرآهن سایز 18 در سایت آهن یک دو سه.
کاربردهای کلاف عرضی یا میلگرد ژوئن
کلاف عرضی یا میلگرد ژوئن در بخشهای مختلف سازه مورد استفاده قرار میگیرد و عملکردی چندبعدی دارد. برخی از کاربردهای اصلی آن عبارتاند از:
در ستونهای بتنی:
جلوگیری از بیرونزدگی میلگردهای طولی و افزایش مقاومت برشی ستونها.در تیرهای بتنی:
کنترل ترکهای برشی و تأمین مقاومت جانبی.در فونداسیون و پی:
توزیع یکنواخت بار سازه بر روی خاک و جلوگیری از تمرکز تنش در نقاط خاص.در دیوارهای برشی و هستههای بتنی برجها:
افزایش مقاومت سازه در برابر نیروهای پیچشی و جانبی ناشی از باد و زلزله.در دالها و سقفهای بتنی:
کمک به یکپارچگی بتن و افزایش مقاومت خمشی سقفها.
استانداردهای تولید و کنترل کیفیت میلگرد ژوئن
تولید میلگرد ژوئن باید مطابق با استانداردهای ملی و بینالمللی مانند ISIRI 3132، ASTM A615 و BS4449 انجام شود. این استانداردها مشخصات مکانیکی، ترکیب شیمیایی، نوع آج، مقاومت تسلیم و کشش میلگرد را تعیین میکنند.
کنترل کیفیت میلگرد ژوئن معمولاً در سه مرحله انجام میشود:
آزمون ترکیب شیمیایی: بررسی میزان کربن، منگنز و فسفر برای اطمینان از جوشپذیری مناسب.
آزمون کشش: اندازهگیری مقاومت تسلیم و حد نهایی تنش.
آزمون خمش: بررسی مقاومت میلگرد در برابر خمکاری بدون شکستگی یا ترک.
در پروژههای بزرگ عمرانی، استفاده از میلگرد ژوئن دارای گواهی استاندارد، الزامی است. میلگردهای غیراستاندارد نهتنها کیفیت سازه را کاهش میدهند، بلکه میتوانند باعث آسیبهای جدی در هنگام بهرهبرداری شوند.
مشاهده قیمت ورق 12 میل مبارکه در سایت آهن یک دو سه.
نکات اجرایی در استفاده از کلاف عرضی یا میلگرد ژوئن
برای دستیابی به بیشترین بازدهی از میلگرد ژوئن، رعایت نکات اجرایی در زمان آرماتوربندی ضروری است:
رعایت فاصله استاندارد بین کلافها: فاصله بیش از حد باعث کاهش مقاومت برشی و فاصله کم موجب مصرف بیرویه میلگرد میشود.
خمکاری دقیق گوشههای میلگرد: گوشههای تیز ممکن است باعث تمرکز تنش و ترک در بتن شوند.
استفاده از مفتول یا سیم آرماتوربندی مقاوم: برای بستن مطمئن میلگرد ژوئن به میلگردهای طولی.
حفاظت در برابر زنگزدگی: نگهداری میلگردها در محیط خشک پیش از بتنریزی اهمیت دارد.
نصب بر اساس نقشه سازهای: هر سازه، بسته به طراحی مهندسی، نیاز به الگوی متفاوتی از میلگرد ژوئن دارد.
تفاوت میلگرد ژوئن با سایر میلگردها
در ظاهر ممکن است میلگرد ژوئن با میلگرد معمولی تفاوت چندانی نداشته باشد، اما از نظر کاربرد و وظیفه، تفاوتهای چشمگیری وجود دارد. میلگردهای طولی وظیفه تحمل نیروی کششی را دارند، درحالیکه میلگرد ژوئن بارهای برشی و پیچشی را مهار میکند.
به بیان دیگر، میلگرد ژوئن مکمل میلگرد طولی است و ترکیب درست این دو، اسکلت بتنی را به سازهای مقاوم در برابر نیروهای چندمحوره تبدیل میکند.
مشاهده قیمت روز میلگرد در سایت آهن یک دو سه.
اهمیت استفاده از میلگرد ژوئن در مناطق زلزلهخیز
ایران یکی از کشورهای زلزلهخیز جهان است و تقویت سازههای بتنی در برابر زلزله از مهمترین دغدغههای مهندسان عمران محسوب میشود. در این میان، کلاف عرضی یا میلگرد ژوئن نقش اساسی در کنترل تغییر شکلهای ناگهانی و جلوگیری از فروریزش سازه دارد.
این میلگردها با حفظ آرایش منظم میلگردهای طولی و افزایش چسبندگی بتن، انرژی ناشی از زلزله را جذب کرده و از تخریب ناگهانی جلوگیری میکنند. به همین دلیل، در طراحی لرزهای سازهها، توجه ویژهای به تعداد و فاصله میلگردهای ژوئن میشود.
سوالات متداول درباره کلاف عرضی یا میلگرد ژوئن
۱. کلاف عرضی یا میلگرد ژوئن چیست؟
میلگرد ژوئن یا کلاف عرضی نوعی میلگرد است که بهصورت عرضی در سازههای بتنی استفاده میشود تا مقاومت برشی و پیچشی بتن را افزایش دهد.
۲. تفاوت میلگرد ژوئن با میلگرد معمولی چیست؟
میلگرد معمولی در جهت طولی نصب میشود و نیروی کششی را تحمل میکند، اما میلگرد ژوئن در جهت عرضی قرار میگیرد و از گسترش ترکها جلوگیری میکند.
۳. میلگرد ژوئن در کدام بخشهای سازه به کار میرود؟
در تیرها، ستونها، دیوارهای بتنی، فونداسیون و سقفها برای تقویت سازه و کنترل ترکهای عرضی استفاده میشود.
۴. چه قطرهایی از میلگرد ژوئن تولید میشود؟
معمولاً با قطر ۶ تا ۱۲ میلیمتر تولید میشود و انتخاب آن به نوع سازه و بار وارد بستگی دارد.
۵. چرا استفاده از میلگرد ژوئن در مناطق زلزلهخیز ضروری است؟
زیرا با حفظ آرایش میلگردهای طولی و جذب انرژی زلزله، مانع از شکست ناگهانی سازه میشود.
چرا استفاده از کلاف عرضی یا میلگرد ژوئن تضمینکننده ایمنی و عمر سازه است؟
در نهایت میتوان گفت که کلاف عرضی یا میلگرد ژوئن یکی از اجزای حیاتی در اسکلت بتنی است که نقشی تعیینکننده در استحکام، دوام و پایداری سازه ایفا میکند. استفاده از میلگرد ژوئن استاندارد و باکیفیت، مطابق با اصول فنی و مهندسی، باعث افزایش عمر مفید ساختمان و ایمنی ساکنان خواهد شد.
در پروژههای مدرن عمرانی، توجه به جزئیاتی مانند نوع میلگرد، روش آرماتوربندی و اجرای دقیق نقشهها، تفاوت بین یک سازه معمولی و یک سازه مقاوم را رقم میزند.
