کاربرد میلگرد حرارتی در سقف
تصور کن یه روز تو یه خونه نوساز نشستی و یهو صدای ترکیدن سقف میاد! ترسناکه، نه؟ حالا اگه بهت بگم یه تکه فولاد ساده به اسم میلگرد حرارتی می تونه جلوی این کابوس رو بگیره، باور می کنی؟
این نوع میلگرد با کنترل ترک های ناشی از تغییرات دمایی و جمع‌شدگی بتن، به افزایش طول عمر سازه کمک می کند.
میلگرد حرارتی چیست و چرا اهمیت دارد؟

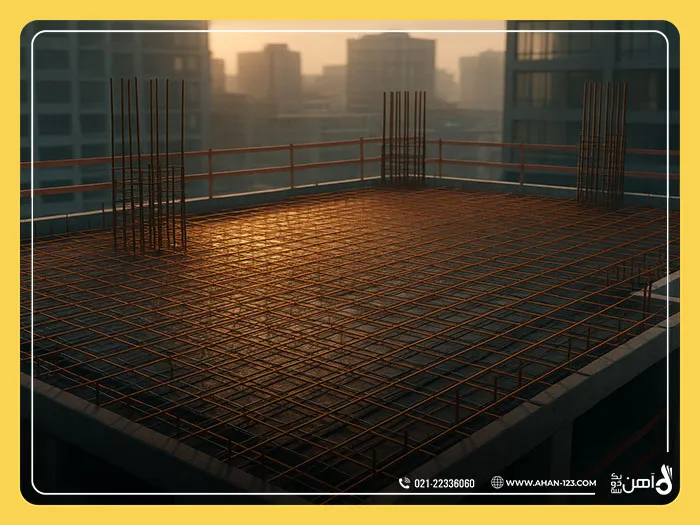

میلگرد حرارتی، که گاهی به آن آرماتور افت و حرارت نیز گفته می شود، یک مقطع فولادی با قطر معمولاً بین ۵ تا ۸ میلی‌متر است که به‌صورت شبکه ای در بخش بالایی دال‌های بتنی سقف قرار می گیرد.
وظیفه اصلی این میلگرد، کنترل ترک های ناشی از انقباض و انبساط بتن به دلیل تغییرات دمایی یا فرآیند خشک شدن (جمع‌شدگی) است.
این ترک ها اگر کنترل نشوند، می توانند به نفوذ آب، کاهش مقاومت سازه، و حتی در شرایط بحرانی به فروپاشی سقف منجر شوند.
آشنایی با کاربرد میلگرد حرارتی در سقف با آهن123
چرا استفاده از میلگرد حرارتی ضروری است؟
میلگرد حرارتی یه جور میله فولادی نازکه (معمولاً ۵ تا ۸ میلی‌متر) که به شکل یه شبکه توری‌مانند توی سقف های بتنی جا خوش می کنه. کارش چیه؟
نمی‌ذاره بتن به‌خاطر گرما، سرما یا خشک شدن ترک های عمیق برداره. این ترک ها اگه کنترل نشن، می تونن آب و مواد شیمیایی رو به داخل بتن راه بدن و کم‌کم کل سازه رو ضعیف کنن.
جلوگیری از ترک‌خوردن بتن: بتن وقتی خشک می شه یا دمای محیط تغییر می کنه، منقبض و منبسط می شه. میلگرد حرارتی جلوی ترک های بزرگ رو می گیره.
افزایش ایمنی تو زلزله: این میلگرد باعث می شه سقف یهپارچه تر بمونه و تو زلزله کمتر آسیب ببینه.
محافظت تو آتش‌سوزی: با نگه داشتن بتن سر جاش، از ریزش سقف تو دمای بالا جلوگیری می کنه.
جلوگیری از نفوذ آب: ترک های عمیق می تونن راه ورود آب به بتن باشن که باعث زنگ زدن میلگردها و خرابی سازه می شه.
تقسیم بار بهتر: نیروی وارد بر سقف رو به‌صورت یکنواخت پخش می کنه.
انواع میلگردهای مورد استفاده در سقف ها
| نوع میلگرد | ویژگی ها | کاربرد اصلی | کاربرد | چالش |
| میلگرد حرارتی (ساده) | بدون آج، قطر ۵-۸ میلی‌متر، قیمت مناسب | سقف های تیرچه بلوک، کرومیت، عرشه فولادی | نصب آسان، هزینه پایین | چسبندگی کمتر با بتن |
| میلگرد آجدار (A3) | آج جناقی، مقاومت بالا در برابر کشش و فشار | سازه های بتنی باربر | چسبندگی عالی با بتن، دوام بالا | هزینه بالاتر |
| میلگرد ساده معمولی | بدون آج، انعطاف‌پذیر | سازه های سبک، پروژه های کم‌هزینه | ارزان، نصب آسان | مقاومت کششی پایین |
| میلگرد سایشی | پوشش مقاوم در برابر خوردگی | کف‌های صنعتی، تونل‌ها | مقاومت در برابر سایش | هزینه بالا، کاربرد محدود |
| میلگرد دو لایه | دارای پوشش محافظ | سازه های ساحلی، مناطق مرطوب | مقاومت بالا در برابر خوردگی | قیمت بالا، نیاز به تخصص در نصب |
میلگرد آجدار A3 مانند میلگرد 20 آجدار A3 هیربد، به‌خاطر استحکام و چسبندگی بالاش، برای جاهایی که بار زیادی تحمل می کنه (مثل ستون‌ها یا فونداسیون) عالیه! با این حال، در سقف هایی که نیاز به کنترل ترک های حرارتی است، میلگرد حرارتی ساده ، انتخاب بهتری است.
کاربرد میلگرد حرارتی در انواع سقف ها
میلگرد حرارتی یکی از مهم‌ترین اجزای سقف های بتنی و ترکیبی است که باعث جلوگیری از ترک‌خوردگی و افزایش عمر سازه می شود. این میلگرد در سقف های مختلف به شکل‌های گوناگون استفاده می شود.
سقف تیرچه بلوک
سقف تیرچه بلوک از رایج ترین سقف ها در ایران است. بتن این سقف در برابر تنش های دمایی ممکن است ترک بخورد، به همین دلیل میلگرد حرارتی استفاده می شود.
- وظیفه: قرار گرفتن به‌صورت عمود بر میلگردهای تیرچه برای جلوگیری از ترک ها.
- روش اجرا: میلگردها به شکل شبکه ای با فاصله ۲۰ تا ۲۵ سانتی‌متر و با مفتول یا جوش سرد وصل می شوند.
- کاربرد: جلوگیری از ترک های عمیق و افزایش دوام سقف.
سقف عرشه فولادی
این سقف ها بیشتر در ساختمآن های اسکلت فلزی استفاده می شوند.
- وظیفه: پس از نصب ورق و گل میخ، میلگرد حرارتی روی سقف برای کنترل تنش قرار می گیرد.
- کاربرد: مقاومت بیشتر در برابر بار و تغییرات دما.
سقف کرومیت
ترکیبی از تیرچه فلزی و بتن،سقف کرومیت را می سازد!
- وظیفه: قبل از بتن‌ریزی، میلگرد حرارتی برای جلوگیری از ترک ناشی از جمع‌شدگی بتن نصب می شود.
- کاربرد: ایمنی بیشتر و کاهش هزینه تعمیر.
اسکلت بتنی
در سازه های بتنی، میلگرد حرارتی نقش مهمی در طول عمر سقف دارد.
- وظیفه: قرار گرفتن در بخش بالایی دال بتنی برای کنترل ترک ها و تغییرات دمایی.
- کاربرد: دوام بیشتر و کاهش ترک های خطرناک.
نحوه محاسبه مقدار میلگرد حرارتی مورد نیاز
برای تعیین مقدار میلگرد حرارتی در سقف، باید به عواملی مانند نوع سقف (تیرچه‌بلوک، عرشه فولادی یا کرومیت)، قطر میلگرد (معمولاً ۵ تا ۸ میلی‌متر) و فاصله بین میلگردها توجه کرد.
طبق استانداردهای ساختمانی، فاصله میلگردهای حرارتی نباید بیش از ۵۰ سانتی‌متر یا حدود پنج برابر ضخامت دال باشد؛ فاصله ۲۵ سانتی‌متر معمولاً بهترین گزینه برای پروژه های مسکونی است.
با اندازه‌گیری طول و عرض سقف و تقسیم آن ها بر فاصله انتخابی میلگرد، می توان تعداد مورد نیاز را مشخص کرد.
این محاسبه باعث می شود از هدررفت مصالح جلوگیری شده و مقاومت سقف در برابر ترک های ناشی از تغییرات دمایی و انقباض بتن افزایش یابد.
جدول محاسبه وزن میلگرد حرارتی
| قطر میلگرد (میلی‌متر) | وزن هر متر (کیلوگرم) | مصرف در هر ۱۰ متر مربع (کیلوگرم) |
| ۵ | ۰.۱۵۴ | ۱۵.۴ |
| ۶ | ۰.۲۲۲ | ۲۲.۲ |
| ۸ | ۰.۳۹۵ | ۳۹.۵ |
برای پروژه های مسکونی، میلگرد ۶ میلی‌متری به دلیل تعادل بین هزینه و کارایی، گزینه ای مناسب است.
مقایسه میلگرد حرارتی با سایر میلگردها
برای انتخاب بهترین میلگرد برای سقف، مقایسه ویژگی های میلگرد حرارتی با سایر انواع میلگرد ضروری است:
| ویژگی | میلگرد حرارتی | میلگرد آجدار A3 | میلگرد ساده معمولی |
| قطر | ۵-۸ میلی‌متر | ۸-۳۲ میلی‌متر | ۶-۱۲ میلی‌متر |
| کاربرد | کنترل ترک های حرارتی | تحمل بارهای سنگین | پروژه های سبک |
| محل نصب | بالای دال بتنی | داخل المآن های اصلی | بخش‌های کم‌بار |
| هزینه | ارزون | گرون | ارزون |
| چسبندگی با بتن | متوسط | خیلی خوب | ضعیف |
میلگرد حرارتی برای کنترل ترک تو سقف عالیه، ولی اگه بخوای بارهای سنگین رو تحمل کنی، میلگرد آجدار A3 بهتره.
روش های جایگزین میلگرد حرارتی
هرچند میلگرد حرارتی یکی از موثرترین روش ها برای کنترل ترک‌خوردگی بتن و افزایش دوام سقف است، اما گاهی در بعضی پروژه ها به جای میلگرد حرارتی از روش های دیگری برای جلوگیری از ترک‌خوردگی بتن استفاده می شود.
این روش ها بسته به نوع سقف، بودجه و شرایط اجرا انتخاب می شوند. مهم‌ترین‌شان شامل موارد زیر است:
الیاف فولادی یا شیشه ای: این الیاف هنگام ساخت بتن به آن اضافه می شوند و با ایجاد شبکه ای درون بتن، از گسترش ترک ها جلوگیری می کنند.
مقاومت بتن را بالا می‌برند، اما هزینه اولیه شان بیشتر از میلگرد حرارتی است.
تغییر طرح اختلاط بتن: با اضافه کردن افزودنی‌های خاص به بتن، میزان جمع‌شدگی آن کمتر شده و احتمال ترک‌خوردگی کاهش می‌یابد.
این روش برای پروژه هایی که به دلیل طراحی سازه یا شرایط محیطی نمی توانند میلگرد حرارتی اجرا کنند، مناسب است.
روکش‌های ضد ترک: این روکش‌ها که معمولاً پلیمری یا رزینی هستند، به سطح بتن زده می شوند و علاوه بر جلوگیری از ترک سطحی، مانع نفوذ رطوبت و آسیب های بعدی می شوند.
جدول مقایسه روش های کنترل ترک
| روش | دوام سازه | هزینه اولیه | نیاز به تعمیر |
| میلگرد حرارتی | بالا | متوسط | کم |
| الیاف فولادی | متوسط | بالا | متوسط |
| روکش ضد ترک | متوسط رو به بالا | متوسط | متوسط |
کاربردی میلگرد حرارتی نسبت به روش های جایگزین
- هزینه کمتر در مقایسه با الیاف فولادی
- اجرای آسان‌تر نسبت به روکش‌های ضد ترک
- دوام بالاتر در برابر تنش‌های حرارتی
نکات اجرای میلگرد حرارتی
برای آن‌که میلگرد حرارتی بتواند نقش محافظ در برابر ترک‌خوردگی و تنش‌های حرارتی را به‌خوبی ایفا کند، رعایت چند نکته مهم ضروری است.
میلگردها باید با فاصله استاندارد و در دو جهت عمود بر هم نصب شوند تا شبکه ای مقاوم ایجاد شود. هنگام بتن‌ریزی، استفاده از میلگرد با قطر مناسب و اتصال آن ها به تیرچه یا دال با مفتول یا جوش سرد، دوام سازه را افزایش می دهد.
همچنین در ساعات اولیه سخت شدن بتن، کنترل دما و جلوگیری از خشک شدن سریع با روش هایی مثل مرطوب نگه داشتن سطح، اهمیت زیادی دارد.
توجه به کیفیت بتن، طرح اختلاط مناسب و اجرای دقیق میلگردها باعث می شود سقف در طولانی‌مدت در برابر ترک و تغییرات دمایی مقاوم باقی بماند.
کاربرد و چالش استفاده از میلگرد حرارتی
| کاربرد میلگرد حرارتی | چالش میلگرد حرارتی |
| جلوگیری از ترک بتن – با کنترل فشار و تغییرات دما، ترک های عمیق در سقف شکل نمی گیرد. | نیاز به نصب دقیق – اگر درست اجرا نشود، کارایی میلگرد کم می شود. |
| زیاد شدن عمر سقف – ترک کمتر یعنی دوام بیشتر و تعمیرات کمتر. | هزینه اولیه – هرچند از بعضی روش ها ارزان‌تر است، اما باز هم خرج دارد. |
| به‌صرفه بودن – در مقایسه با روش هایی مثل الیاف فولادی هزینه کمتری دارد. | نیاز به نیروی ماهر – اجرای صحیح میلگرد حرارتی مهارت و تجربه می‌خواهد. |
| افزایش ایمنی سازه – مقاومت سقف در برابر زلزله و آتش بیشتر می شود. | — |
چطور میلگرد حرارتی را اجرا کنیم؟
برای اینکه میلگرد حرارتی بتواند بهترین عملکرد را داشته باشد، اجرای صحیح آن بسیار مهم است.
- ابتدا سطح سقف باید از هرگونه گرد و غبار، زباله یا مواد اضافی پاک شود تا شبکه میلگرد به خوبی جای‌گذاری شود.
- سپس میلگردها با فاصله ۲۰ تا ۲۵ سانتی‌متر در دو جهت عمود بر هم چیده می شوند و با مفتول یا جوش سرد به تیرچه ها متصل می گردند.

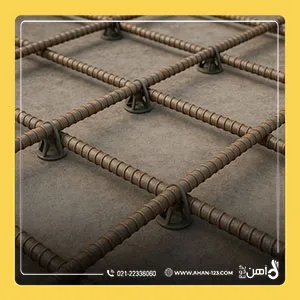

- در این مرحله استفاده از اسپیسر ضروری است تا فاصله مناسب میلگردها از سطح بتن حفظ شده و حداقل ۲ سانتی‌متر پوشش بتنی ایجاد شود؛ این کار مانع تماس مستقیم میلگرد با یونولیت یا قالب سقف و در نتیجه جلوگیری از خوردگی می شود.
- بعد از اطمینان از قرارگیری صحیح شبکه، بتن‌ریزی انجام شده و میلگردها داخل بتن ثابت می گردند.
چه میلگردی برای پروژه شما مناسب است؟
انتخاب میلگرد حرارتی مناسب به مواردی مانند
- نوع سقف (تیرچه بلوک، کرومیت یا عرشه فولادی)
- شرایط محیطی (مناطق مرطوب یا ساحلی نیاز به پوشش ضدخوردگی دارند)
- بارگذاری سازه (سازه های سنگین‌تر نیاز به میلگرد قطورتر دارند)
- و بودجه پروژه بستگی دارد.
میلگرد ساده حرارتی معمولاً ارزان‌تر از میلگرد آجدار است، اما در سازه هایی که مقاومت کششی بیشتری نیاز است، میلگرد آجدار انتخاب بهتری خواهد بود.
جمع بندی
میلگرد حرارتی، بخش مهمی از سقف های بتنی است که با جلوگیری از ترک های حرارتی و جمع‌شدگی، عمر و مقاومت سازه را بالا می‌برد.
این میلگرد در انواع سقف مثل تیرچه بلوک، عرشه فولادی، کرومیت و اسکلت بتنی استفاده می شود. انتخاب سایز و نوع مناسب، رعایت فاصله استاندارد و اجرای دقیق، نقش زیادی در کیفیت سقف دارند.
