تیرآهن مناسب برای ساخت ساختمان دو طبقه
وقتی صحبت از ساخت یک ساختمان دو طبقه می شود، اولین چیزی که به ذهن می رسد انتخاب درست و هوشمندانه آهن‌آلات است. بین همه مقاطع فولادی موجود در بازار، تیرآهن جایگاه ویژه‌ای دارد؛ چرا که ستون فقرات اسکلت فلزی محسوب می شود و کوچک‌ترین خطا در انتخاب آن می تواند بر امنیت کلی سازه تأثیر بگذارد.
تیرآهن ها با انتقال دقیق بار سقف و دیوارها به ستون‌ها و فونداسیون، تعادل و پایداری ساختمان را حفظ می‌کنند. آشنایی با ویژگی‌ها، استانداردها و سایزهای صحیح، گامی ضروری برای انتخاب تیرآهن مناسب برای ساختمان دو طبقه است؛ انتخابی که علاوه بر تضمین استحکام، می تواند هزینه های نهایی پروژه را نیز در کنترل نگه دارد.
تیرآهن ساختمانی و نقش آن در سازه‌های دو طبقه
تیرآهن ساختمانی، پروفیل فولادی طویل با مقطع I یا H شکل است که به‌عنوان ستون فقرات اسکلت فلزی عمل می کند. در ساختمان‌های دو طبقه، هرچند وزن کلی سازه نسبت به برج‌ها یا سازه‌های مرتفع کمتر است، اما کوچک‌ترین ضعف در انتخاب یا اجرای تیرآهن می تواند ایمنی را به خطر بیندازد. در واقع، تیرآهن‌ها همان عناصری هستند که بارهای قائم (ثقلی) و جانبی را به ستون‌ها و نهایتاً به فونداسیون منتقل می‌کنند و استحکام کلی ساختمان را شکل می دهند.
کار تیرآهن در ساختمان دو طبقه
- انتقال بارهای ثقلی; شامل وزن سقف‌ها، دیوارهای داخلی و خارجی، کف‌سازی و تجهیزات ثابت.
- مقاومت در برابر بارهای جانبی; فشار باد، نیروی زلزله و ارتعاشات ناشی از کاربری ساختمان.
- ایجاد یکپارچگی سازه; یکسان‌سازی عملکرد ستون‌ها، تیرهای فرعی و دیوارهای باربر.
- پشتیبانی از تغییرات معماری; امکان اجرای دهانه‌های بازتر یا سقف‌های سبکتر بدون کاهش ایمنی.
نکات مهندسی انتخاب تیرآهن برای سازه‌های دو طبقه
- معمولاً سایزهای IPE 14، IPE 16 یا IPE 18 برای تیرهای اصلی در چنین ساختمان‌هایی مناسب است، اما باید بر اساس محاسبات مهندسی و جدول اشتال تعیین شود.
- تیرآهن باید طبق استاندارد ملی ایران یا معادل اروپایی (EN) تولید شده باشد.
- در مناطق مرطوب یا خورنده، استفاده از پوشش ضدزنگ یا تیرآهن گالوانیزه توصیه می شود.
- توجه به ترکیب بار مرده، زنده و جانبی در طراحی و اجرا.
برای مثال، در یک پروژه استاندارد دو طبقه به زیربنای ۲۵۰ مترمربع، استفاده از تیرآهن 16 ذوب آهن اصفهان برای تیرهای اصلی و تیرآهن 14 یزد برای تیرهای فرعی، همراه با رعایت فواصل مناسب و کیفیت جوشکاری، توانسته است مقاومت سازه‌ای بالایی فراهم کند و در عین حال از مصرف غیرضروری فولاد جلوگیری نماید.
فاکتورهای اثرگذار بر انتخاب تیرآهن مناسب
انتخاب تیرآهن مناسب برای ساختمان دو طبقه، تصمیمی استراتژیک است که مستقیماً بر ایمنی، دوام و هزینه نهایی پروژه اثر می‌گذارد. هرچند اصول کلی انتخاب پروفیل فولادی مشابه سایر سازه‌هاست، اما در ساختمان‌های دو طبقه باید به ترکیبی از عوامل فنی، اقتصادی و محیطی توجه ویژه داشت.
نوع اسکلت و سیستم سازه‌ای
سازه فلزی: در اسکلت فلزی، تیرآهن نقش اصلی در باربری و ایجاد یکپارچگی دارد؛ کیفیت ساخت، تلرانس ابعادی و مقاومت خمشی تیر باید دقیق بررسی شود.
سازه بتنی: تیرآهن ممکن است به‌عنوان پروفیل کمکی، مهاربند یا سقف مرکب استفاده شود؛ در این حالت، سایز و وزن پروفیل بر اساس طراحی مهندسی تعیین می شود.
مقدار و نوع بارگذاری
محاسبه بارهای زنده و مرده طبق مبحث ششم مقررات ملی ساختمان الزامی است.
بار مرده: شامل وزن خود سازه، دیوارچینی، سقف، کف‌سازی و پوشش‌ها.
بار زنده: وزن افراد، اثاثیه و تغییرات کاربری.
نتیجه این محاسبات مشخص می کند تیرآهن IPE 14 کافی است یا باید از IPE 18 یا حتی تیرآهن بال‌پهن (IPB) استفاده شود.
شرایط جغرافیایی و اقلیمی
مناطق زلزله خیز: تیرآهن با مقاومت خمشی و شکل‌پذیری بیشتر مثل IPB استاندارد توصیه می شود تا انرژی لرزه‌ای را بهتر جذب کند.
مناطق مرطوب و ساحلی: استفاده از پوشش ضدزنگ یا رنگ اپوکسی و حتی تیرآهن گالوانیزه برای جلوگیری از خوردگی ضروری است.
ابعاد دهانه‌ها و طرح معماری
هرچه طول دهانه بین ستون‌ها بیشتر باشد، نیاز به تیرآهن با واگیری بالاتر و ممان اینرسی بیشتر داریم.
در دهانه‌های بلندتر از ۶ متر، معمولاً تیرآهن با سایز IPE 20 یا تیر دوبل (دو تیرآهن جوش‌شده به هم) استفاده می شود.
بودجه و ملاحظات اقتصادی
انتخاب تیرآهن باید بین کیفیت فنی و محدودیت مالی تعادل ایجاد کند.
خرید از کارخانه‌های معتبر مانند ذوب‌آهن اصفهان یا فولاد ناب تبریز، گرچه کمی هزینه بیشتری دارد، اما از نظر ایمنی و کاهش هزینه های تعمیرات طولانی‌مدت کاملاً منطقی است.
📌 نکته مهم: همیشه انتخاب تیرآهن را بر اساس طراحی و محاسبات مهندسی انجام دهید، نه صرفاً قیمت بازار؛ چون کاهش مقاومت سازه برای صرفه‌جویی کوتاه‌مدت، ریسک بالای آسیب‌پذیری در برابر زلزله و نشست سازه را ایجاد می کند.

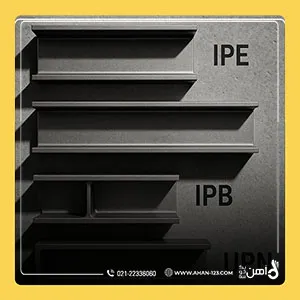

انواع تیرآهن مناسب ساختمان دو طبقه
انتخاب نوع تیرآهن برای یک ساختمان دو طبقه باید بر اساس ویژگی‌های فنی پروفیل، شرایط بارگذاری و الزامات آیین‌نامه‌ای انجام شود. در بازار ایران سه مدل تیرآهن کاربرد گسترده‌تری دارند که هرکدام شرایط استفاده و مزایای خاص خود را دارند.
IPE تیرآهن استاندارد اروپا
تیرآهن IPE رایج ترین پروفیل فولادی در پروژه‌های ساختمانی ایران است که بر اساس استانداردهای اروپایی تولید می شود. مقطع آن در طول تیر ثابت بوده و به دلیل یکنواختی، محاسبات و برش کاری ساده‌ای دارد.
| ویژگی فنی | مزایا | سایزهای رایج در دو طبقه | موارد استفاده |
| بال‌ها با ضخامت ثابت در طول تیر | نصب و اجرا آسان، مطابقت کامل با جدول اشتال | IPE 14، IPE 16، IPE 18 | تیرهای فرعی و اصلی سقف، اسکلت فلزی مسکونی |
| استاندارد EN10034 | دقت ابعادی بالا، بازارپذیری و تامین آسان | IPE 14 برای دهانه‌های کوتاه، IPE 18 برای دهانه‌های تا 6 متر | سوله‌های سبک، ساختمان‌های دو طبقه |
IPB تیرآهن هاش بال پهن
در بین تمام نوع های تیرآهن، هاش به دلیل بال‌های پهن‌تر و ضخامت بیشتر نسبت به IPE، مقاومت بالاتری در دهانه‌های وسیع دارد و برای سازه‌های با بار سنگین گزینه‌ای ایده‌آل است.
| ویژگی فنی | مزایا | سایزهای رایج در دو طبقه | موارد استفاده |
| مقطع H با جان و بال ضخیم | ظرفیت خمشی و برشی بالا، پایداری بیشتر در طول بلند | IPB 200، IPB 220 | تیرهای اصلی با دهانه‌های بزرگ، ستون‌های کناری |
| مقاومت بالا در برابر کمانش | مناسب برای بار سقف سنگین و دهانه‌های عریض | IPB 220 برای بیش از ۶ متر طول دهانه | سازه‌های صنعتی و نیمه‌صنعتی |
تیرآهن روسی یا چینی
این نمونه تیرآهن(INP) بر اساس استاندارد چین و روسیه تولید شده و در آن ضخامت بال از سمت جان به‌تدریج کاهش می
یابد. این طراحی باعث کاهش وزن تیر و سهولت حمل می شود اما مقاومت لبه‌ها نسبت به IPE کمتر است.
| ویژگی فنی | مزایا | سایزهای رایج در دو طبقه | موارد استفاده |
| بال با ضخامت متغیر | وزن کمتر، حمل‌ونقل آسان | INP 14، INP 16 | پروژه‌های سبک یا سازه‌های موقت |
| استاندارد چین و روسیه | متناسب برای کاربردهای خاص | سایزهای کوچک برای تیرهای فرعی | سالن‌های سبک، سوله‌های کوچک |
سایز پیشنهادی تیرآهن در بخش‌های مختلف ساختمان دو طبقه
انتخاب سایز مناسب تیرآهن در بخش‌های مختلف سازه، تأثیر مستقیم بر ایمنی، طول عمر و هزینه تمام‌شده ساختمان دو طبقه دارد. معمولاً انتخاب سایز بر اساس محاسبات مهندسی و جدول اشتال انجام می شود، اما تجربه پروژه‌های مشابه می تواند راهنمای خوبی باشد:
| بخش ساختمان | سایز پیشنهادی (معمول) | توضیحات فنی |
| ستون‌ها | IPE 18 یا IPE 20 | تحمل بارهای عمودی و جانبی؛ انتخاب سایز بالاتر برای دهانه‌های بلندتر یا بارگذاری بیشتر. |
| تیرهای اصلی | IPE 16 یا IPE 18 | انتقال بار سقف به ستون‌ها؛ سایز بالاتر برای دهانه بیش از ۶ متر یا بار سنگین‌تر توصیه می شود. |
| تیرهای فرعی | IPE 12 یا IPE 14 | اتصال تیرچه‌ها و پشتیبانی از کف؛ مناسب برای دهانه‌های کوتاه بین تیرهای اصلی. |
محاسبه مقدار تیرآهن مورد نیاز برای ساختمان دو طبقه
برای برآورد اولیه میزان تیرآهن مناسب برای ساختمان دو طبقه، می‌توان از یک فرمول تقریبی استفاده کرد. البته نتیجه نهایی باید با مراجعه به جدول اشتال و نقشه‌های سازه‌ای تأیید شود.
وزن تیرآهن مصرفی ≈ متراژ زیربنا × ۱۰۰ تا ۱۲۰ کیلوگرم
برای ساختمانی دو طبقه با زیربنای ۱۰۰ مترمربع:
۱۰۰ × ۱۱۰ = ۱۱,۰۰۰ کیلوگرم (حدود ۱۱ تن)
استفاده از جدول اشتال برای یافتن وزن واحد هر سایز تیرآهن ضروری است؛ مثلاً وزن یک متر IPE 16 حدود 18.8 کیلوگرم است و با ضرب در طول موردنیاز، وزن کل آن محاسبه می شود.
انتخاب درست بر اساس طراحی سازه‌ای، می تواند چند صد کیلوگرم از وزن مصرفی را کم کرده و هزینه ها را کاهش دهد، بدون اینکه ایمنی به خطر بیفتد.
تأثیر موقعیت جغرافیایی بر انتخاب تیرآهن
شرایط آب‌وهوایی و موقعیت جغرافیایی، مستقیماً بر نوع پوشش و سایز تیرآهن مناسب ساختمان دو طبقه اثرگذار است.
| موقعیت جغرافیایی | نکات انتخاب و محافظت تیرآهن |
| مناطق شمالی مرطوب | استفاده از پوشش اپوکسی و رنگ ضدزنگ یا گالوانیزه برای جلوگیری از خوردگی. |
| مناطق کویری و خشک | انتخاب فولادی با مقاومت حرارتی بالا در برابر نوسانات شدید دما. |
| مناطق زلزله‌خیز | استفاده از تیرآهن هاش (IPB) یا سایز بالاتر برای افزایش مقاومت و شکل‌پذیری سازه. |
نکات اجرایی مهم هنگام استفاده از تیرآهن در ساختمان دو طبقه
برای اطمینان از عملکرد صحیح و طول عمر بالای تیرآهن مناسب برای ساختمان دو طبقه، رعایت 4 اصل حتما باید انجام شود.
- مطابقت با مبحث دهم مقررات ملی ساختمان در طراحی و اجرا، به‌ویژه در بخش اتصالات و نحوه انتقال بار.
- کنترل کیفیت جوش و پیچ‌ها به کمک روش‌های تست غیرمخرب (NDT) یا آزمایش چشمی توسط بازرس مجرب.
- انتخاب برندهای معتبر مانند ذوب‌آهن اصفهان یا فولاد ناب تبریز برای تضمین خواص مکانیکی و ابعادی تیرآهن.
- پوشش‌دهی سطوح فلزی با ضدزنگ یا رنگ اپوکسی در مناطق مرطوب یا صنعتی برای جلوگیری از خوردگی.
هزینه خرید تیرآهن برای ساختمان دو طبقه
هزینه خرید تیرآهن مناسب برای ساختمان دو طبقه تحت‌تأثیر چند پارامتر اصلی قرار دارد:
| پارامتر | توضیح | تأثیر بر قیمت |
| سایز تیرآهن | هر چه سایز بالاتر باشد، وزن واحد آن بیشتر می شود. | افزایش قیمت کلی خرید |
| برند تولیدکننده | برندهای داخلی معتبر مانند ذوب‌آهن اصفهان یا فولاد ناب تبریز معمولاً قیمت بالاتری نسبت به برندهای متفرقه دارند. | تضمین کیفیت در قبال هزینه بیشتر |
| نرخ بازار آهن‌آلات | وابسته به نرخ جهانی فولاد، قیمت ارز و شرایط عرضه و تقاضا در بازار داخلی. | نوسان روزانه قیمت‌ها |
قیمت هر کیلوگرم IPE 16 ذوب‌آهن با نرخ روز محاسبه می شود. برای اطلاع از قیمت دقیق، باید به جدول روزانه قیمت تیرآهن در وب‌سایت‌های معتبر مراجعه کرد.
جمع‌بندی
انتخاب تیرآهن مناسب برای ساختمان دو طبقه باید بر پایه محاسبات دقیق و شرایط اجرایی پروژه انجام شود. چهار عامل اصلی که باید همیشه در نظر گرفته شود عبارتند از:
- شرایط جغرافیایی و اقلیمی (مرطوب، خشک، زلزله‌خیز)
- طول دهانه‌ها و نوع بار وارده به تیرها
- بارگذاری دقیق براساس مبحث ششم مقررات ملی ساختمان
- بودجه پروژه و اولویت بین دوام و صرفه‌جویی اقتصادی
سوالات متداول
ساختمان دو طبقه چند تیرآهن نیاز دارد؟
به‌طور میانگین بین ۱۰۰ تا ۱۲۰ کیلوگرم تیرآهن به ازای هر مترمربع زیربنا مصرف می شود. مقدار دقیق باید با محاسبات فنی و مراجعه به جدول اشتال مشخص شود.
بهترین برند تیرآهن برای ساختمان دو طبقه کدام است؟
برندهای معتبر ذوب‌آهن اصفهان و فولاد ناب تبریز از نظر کیفیت، ابعاد دقیق و دوام بهترین گزینه های بازار ایران محسوب می شوند.
آیا تیرآهن IPE برای تمام مناطق مناسب است؟
بله؛ IPE به دلیل استاندارد بودن برای اکثر مناطق کاربرد دارد، اما در مناطق زلزله‌خیز یا پروژه‌های با دهانه‌های بزرگ، استفاده از تیرآهن هاش (IPB) توصیه می شود.
چه سایزی برای ستون‌های یک ساختمان دو طبقه مناسب است؟
معمولاً IPE 18 یا IPE 20 برای ستون‌ها انتخاب می شود، ولی سایز دقیق باید با توجه به طول دهانه و نوع بارگذاری تعیین گردد.
جدول اشتال چیست و چه کاربردی دارد؟
جدول اشتال مرجعی است برای مشخصات ابعادی، وزن واحد طول و خواص مکانیکی انواع مقاطع فولادی که در طراحی و محاسبات استفاده می شود.
تفاوت تیر اصلی و تیر فرعی چیست؟
تیر اصلی بار سقف و تیرهای فرعی را منتقل می کند، در حالی که تیر فرعی تنها بار کف یا بخشی از سقف را به تیر اصلی منتقل می کند.
چگونه می‌توان از زنگ‌زدگی تیرآهن جلوگیری کرد؟
با استفاده از پوشش اپوکسی، رنگ ضدزنگ یا گالوانیزه گرم و رعایت شرایط نگهداری قبل و حین اجرا می‌توان از خوردگی جلوگیری کرد.
