من که سال‌ هاست توی بازار آهن ‌آلات کار می‌کنم و روزی نیست که با میلگرد بستر و اتصالاتش سر و کار نداشته باشم، می‌دونم گیره و قلاب میلگرد بستر چقدر زیرپوستی ولی اثرگذار عمل می‌کنن.

خیلی‌ها فکر می‌کنن این دو قطعه فقط یه بخش جزئی از ساختاره، اما واقعیت اینه که بدونشون دیوار هیچ اتصال مطمئنی به سازه نداره.

گیره میلگرد بستر کمک می‌کنه شبکه فولادی روی دیوار ثابت بمونه و در عین حال اجازه حرکت کنترل‌شده بده، و قلاب هم وظیفه اتصال بین دیوارها یا ستون‌ های کناری رو برعهده دارد.

توی آهن 123 همیشه تأکید می‌کنیم که انتخاب درست گیره و قلاب میلگرد بستر یعنی تضمین ایمنی دیوار در برابر زلزله و ترک خوردگی، نه فقط خرید چند تکه فلز ساده.

برای مشاوره و خرید میلگرد بستر با کارشناسان فنی ما تماس بگیرید: 02122336060

جدول قیمت میلگرد بستر

نامکالاضخامتمفتولطولوضعیتقیمت
قلابمیلگردبسترــگالوانیزه۵,۰۰۰تومان
گیرهمیلگردبسترــگالوانیزه۶,۰۰۰تومان
میلگردبسترعرض۱۵سانتی‌متر۴میلی‌متر۳مترمفتولگالوانیزهآجدار۴۶,۵۰۰تومان
میلگردبسترعرض۱۱سانتی‌متر۴میلی‌متر۳مترمفتولگالوانیزهآجدار۴۵,۰۰۰تومان
میلگردبسترعرض۵.۵سانتی‌متر۴میلی‌متر۳مترمفتولگالوانیزهآجدار۴۴,۰۰۰تومان

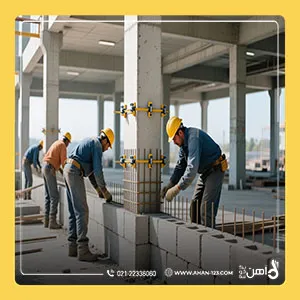

گیره و قلاب میلگرد بستر

میلگرد بستر چیست و چرا به گیره و قلاب نیاز دارد؟

میلگرد بستر یکی از اجزای مهم در سازه ‌های بلوکی است که نقش اصلی ‌اش افزایش مقاومت و یکپارچگی دیوارهاست.

وقتی بلوک ‌ها با ملات روی هم قرار می‌گیرند، در ظاهر محکم به نظر می‌رسند اما در برابر نیروی جانبی مانند زلزله، رفتار هماهنگی ندارند.

استفاده از میلگرد بستر، که معمولاً به صورت نردبانی یا خرپایی بین ردیف‌های بلوک کار گذاشته می‌شود، باعث می‌شود ملات و بلوک‌ ها به هم قفل شوند و دیوار از حالت جدا جدا به یک صفحه مقاوم و مسلح تبدیل شود.

این تقویت علاوه بر کنترل ترک ‌خوردگی، موجب افزایش پایداری سازه در زلزله و فشارهای جانبی می‌شود.

اما کاربرد میلگرد بستر تنها در بین بلوک‌ ها خلاصه نمی‌شود؛ بلکه باید به اسکلت اصلی ساختمان هم متصل گردد تا نیروی وارد بر دیوار به درستی منتقل شود.

در این مرحله دو قطعه اصلی وارد عمل می‌شوند: گیره و قلاب میلگرد بستر.

گیره وظیفه دارد شبکه میلگرد را به ستون یا تیر فلزی وصل کند تا از حرکت خارج از صفحه جلوگیری شود، در حالی‌که قلاب برای اتصال دیوارهای عمود بر هم یا اتصال به ستون‌های جانبی به کار می‌رود تا پیوستگی سازه‌ ای حفظ شود.

همین هماهنگی بین میلگرد بستر، گیره و قلاب باعث می‌شود دیوارهای بلوکی در زمان زلزله به جای فروپاشی، همراه با کل سازه رفتار کنند و ایمنی نهایی ساختمان بالا برود. (ما در مقاله مقاوم ‌سازی سازه در برابر زلزله  کامل درباره ضدزلزله کردن توضیح داده ایم.)

جدول مشخصات کلی میلگرد بستر

مشخصه فنیتوضیحات
قطر مفتولمعمولاً ۴ میلی‌متر
جنسفولاد با پوشش گالوانیزه (برای مقاومت در برابر زنگ‌زدگی) یا فولاد ضد زنگ
شکل ظاهرینردبانی یا خرپایی
عرض ‌های استاندارد۵.۵، ۱۱ و ۱۵ سانتی‌متر (باید حدود ۳ تا ۴ سانتی‌ متر از ضخامت دیوار کمتر باشد)
طول شاخهمعمولاً ۳ متر

گیره و قلاب میلگرد بستر

گیره میلگرد بستر به چه دردی میخورد؟

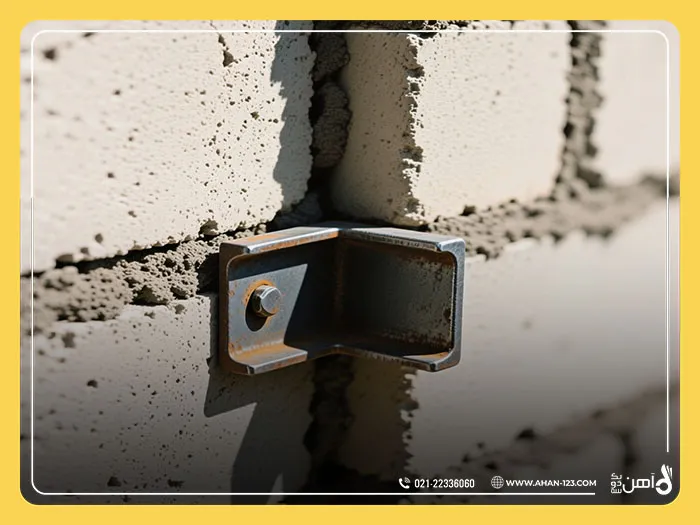

گیره میلگرد بستر یک قطعه فلزی کاربردی است که برای اتصال دیوارهای بلوکی به ستون‌ های اصلی ساختمان استفاده می‌شود. این گیره با طراحی دقیقش دو وظیفه مهم دارد؛

اول اینکه از جابه‌جایی و واژگونی دیوار در زمان زلزله یا فشارهای جانبی جلوگیری می‌کند و مثل یک محافظ، دیوار را در جای خودش ثابت نگه می‌دارد.

دوم اینکه اجازه می‌دهد دیوار در جهت خودش کمی حرکت کند تا در برابر نشست ساختمان یا تغییرات دما، ترک برندارد. همین حرکت کنترل‌شده باعث دوام و ثبات بیشتر سازه می‌شود.

در واقع گیره میلگرد بستر، نقطه اتصال هوشمند بین دیوار مسلح و اسکلت اصلی ساختمان است که نقش مهمی در مقاومت دیوار دارد.

نحوه نصب و اجرا گیره میلگرد بستر

✅ چک‌لیست نحوه نصب و اجرای گیره میلگرد بستر

تعیین محل نصب

گیره ‌ها  باید دقیقاً روی ستون‌های سازه قرار بگیرند؛ این محل همان نقطه اتصال دیوار بلوکی با اسکلت ساختمان است.

روش اتصال به ستون

  • برای ستون بتنی: از پیچ و رولپلاک استاندارد استفاده کنید تا اتصال ایمن و بدون آسیب به بتن داشته باشید.
  • از میخ‌ هیلتی یا تفنگی استفاده نکنید؛ چون ضربه شدید آنها ممکن است ترک‌های ریز در سطح بتن ایجاد کند.
  • برای ستون فلزی: اتصال با جوشکاری انجام می‌شود تا گیره محکم و پایدار باشد.

فاصله عمودی نصب

طبق آیین ‌نامه، گیره ‌ها  باید در هر ۴۰ سانتی‌متر نصب شوند؛ یعنی در امتداد هر دو ردیف بلوک ۲۰ سانتی‌متری. این فاصله باید با محل قرارگیری میلگرد بستر هماهنگ باشد.

نحوه قرارگیری میلگرد بستر

پس از نصب گیره روی ستون، عملیات دیوارچینی تا محل تراز گیره انجام می‌شود. سپس میلگرد بستر در ملات بین بلوک‌ها قرار گرفته و داخل شیار مخصوص گیره جا می‌گیرد. اتصال محکم ایجاد شده و دیوار به اسکلت ساختمان متصل می‌شود.

بعد از نصب همه گیره ‌ها ، از تراز بودن، فاصله صحیح و کیفیت اتصال اطمینان حاصل کنید تا عملکرد میلگرد بستر در زمان زلزله دچار مشکل نشود.

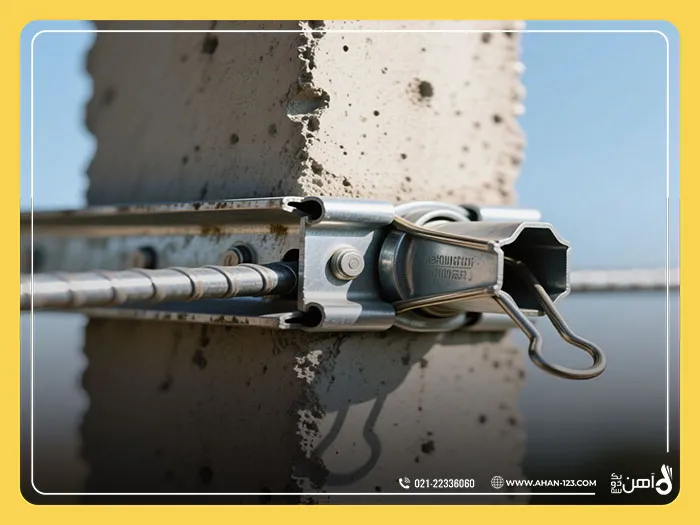

گیره و قلاب میلگرد بستر

قلاب میلگرد بستر به چه دردری میخورد؟

قلاب میلگرد بستر یک قطعه فولادی آجدار با شکل L است که نقش مهمی در اتصال بخش‌های مختلف دیوار ایفا می‌کند. اگر گیره وظیفه‌ اش وصل کردن دیوار به ستون باشد، قلاب برای پیوند دادن دو دیوار به هم یا امتداد دادن دیوار به وادار میانی به کار می‌رود.

در گوشه ‌های ساختمان، قلاب مثل یک بخیه محکم عمل می‌کند و باعث می‌شود دیوارها در زمان زلزله از هم جدا نشوند.

همچنین وقتی طول دیوار زیاد است، قلاب دیوار را به وادار فلزی وصل می‌کند تا در برابر فشار و لرزش مقاوم‌ باقی بماند.

در واقع، قلاب میلگرد بستر باعث یکپارچگی، استحکام و دوام بالاتر دیوارهای بلوکی در سازه می‌شود.

نحوه نصب و اجرا قلاب میلگرد بستر

✅ چک‌لیست نحوه نصب و اجرای قلاب میلگرد بستر

شکل و ابعاد قلاب

قلاب باید از مفتول فولادی آجدار با قطر حداقل ۴ میلی‌متر ساخته شود. طول قسمت خم یا درگیر آن هم باید حدود ۳۰ سانتی‌متر باشد (بر اساس آیین‌نامه، ۷۵ برابر قطر مفتول).

محل قرارگیری

یک سر قلاب داخل درز ملات دیوار اول قرار می‌گیرد و سر دیگرش داخل درز ملات دیوار عمود بر آن تا دو دیوار به هم وصل شوند و در گوشه ‌ها  اتصال کامل ایجاد شود.

درگیری با میلگرد بستر

قلاب باید روی میلگرد بسترهر دو دیوار قرار بگیرد تا اتصال مکانیکی محکم‌تری شکل بگیرد. نیازی نیست با سیم بسته شود، چون ملات و وزن بلوک‌ها خودش قلاب را محکم نگه می‌دارد.

فاصله نصب

درست مثل گیره ‌ها ، قلاب‌ها باید در فواصل عمودی حدود هر ۴۰ سانتی‌متر نصب شوند تا هماهنگ با محل میلگرد بستر دیوار باشند.

بعد از نصب همه قلاب‌ها، مطمئن شو که جهت L قلاب درست قرار گرفته، روی میلگردها نشسته و فاصله ‌ها  طبق استاندارد رعایت شده تا گوشه ‌ها ی دیوار در زمان لرزش یا زلزله از هم جدا نشن.

جدول عملکرد گیره و قلاب میلگرد بستر

ویژگیگیره میلگرد بسترقلاب میلگرد بستر
محل کاربرد اصلیاتصال دیوار به ستون ‌های اصلی سازه (بتنی یا آهنی)اتصال دو دیوار متقاطع به یکدیگر (در کنج‌ ها) یا اتصال دیوار به وادار میانی
هدف اصلیجلوگیری از واژگونی دیوار (حرکت خارج از صفحه)ایجاد پیوستگی و یکپارچگی بین اجزای دیوار
نحوه اتصال به سازهبا پیچ و رولپلاک یا جوش به ستون متصل می‌شودمستقیماً در ملات بین بلوک‌ها قرار می‌گیرد
شکل ظاهریقطعه‌ ای ورق‌ کاری شده با یک شیار عمودیمفتولی خم شده به شکل L یا U

چرا استفاده از گیره و قلاب میلگرد بستر یک انتخاب هوشمندانه است نه یک هزینه اضافی؟

استفاده از گیره و قلاب میلگرد بستر یه خرج اضافه نیست، بلکه یه تصمیم باهوش برای ساخت ساختمون محکم‌تر و بادوام‌تره.

بعضی سازنده ‌ها  فکر می‌کنن حذف این قطعات باعث کم شدن هزینه ها می‌شه، ولی در واقع اجرای درست میلگرد بستر با گیره و قلاب باعث کم شدن هزینه ‌ها ی بعدی می‌شود! وقتی از این سیستم استفاده بشه، معمولاً دیگه نیازی به وال‌ پست ‌های سنتی و نبشی‌کشی نیست، پس کار سریع‌تر و ارزون ‌تر پیش می‌رود. (ما در مقاله وال پست چیست و چرا اهمیت دارد؟ درباره وال پست به طور کامل توضیح داده ایم.)

از طرفی، دیوارهای تقویت‌ شده با میلگرد بستر در برابر زلزله نمی‌ریزند و ترک هم نمی‌خورند، و عمر سازه خیلی بیشتر می‌شود.

برای ساخت ساختمون‌های مقاوم و باکیفیت، استفاده از سیستم میلگرد بستر کنار میلگرد ۱۴ آجدار A3 ذوب آهن یه ترکیب فوق‌ العاده و حرفه‌ ایه.

Bed rebar clamps and hooks

نکاتی که باید درباره گیره و قلاب میلگرد بستر بدانید

  1. گیره، قلاب و خود میلگرد بستر باید کاملاً داخل ملات دیوار دفن بشن تا هم از زنگ‌زدگی در امان بمونن، هم اتصال محکم‌تری با بلوک‌ ها داشته باشن.
  2. اگه طول دیوار بیشتر از یه شاخه میلگرد بستر (حدود ۳ متر) بود، دو شاخه باید حداقل ۲۵ سانتی‌متر روی هم قرار بگیرن تا اتصال مطمئن‌تری ایجاد بشه.
  3. حتماً از قطعات استاندارد و گالوانیزه استفاده کن چون نمونه ‌ها ی بی‌کیفیت عمر کمی دارن و موقع زلزله ممکنه کارایی خودشونو از دست بدن.
  4. فاصله‌ی نصب گیره و قلاب معمولاً هر ۴۰ سانتی‌متره؛ پس با دقت رعایتش کن چون فواصل زیاد یا اجرای ناقص، مقاومت دیوار رو پایین میاره.
  5. در نهایت، ترکیب استفاده از گیره و قلاب استاندارد با میلگرد ۱۴ آجدار A3 ابهر باعث می‌شه دیوارت محکم، ایمن و بادوام ساخته بشود.

جدول الزامات آیین‌نامه‌ ای میلگرد بستر

الزامشرح
فاصله قائم میلگرد بسترحداکثر ۴۰ سانتی‌متر
اتصال به ستونتوسط گیره با امکان حرکت محدود داخل صفحه
اتصال در کنج ‌هاتوسط قلاب با طول مهاری کافی
محدودیت طول دیواربرای دیوارهای بلندتر از ۴ متر، استفاده از وادار الزامی است.
پوشش محافظتیاستفاده از پوشش گالوانیزه یا اپوکسی برای جلوگیری از خوردگی



جمع ‌بندی

گیره و قلاب میلگرد بستر از قطعات به ظاهر کوچک ولی بسیار تأثیرگذار در استحکام دیوارها هستند. این اجزا باعث می‌شن دیوار، فقط از چیدن بلوک ‌ها تشکیل نشده باشه، بلکه به صورت یک بخش پیوسته و متصل به سازه اصلی عمل کنه و در برابر فشارها و لرزش ‌های شدید مثل زلزله پایداری خودش رو حفظ کنه. استفاده از سیستم میلگرد بستر و اتصالات استاندارد، در واقع سرمایه‌گذاری روی ایمنی و دوام ساختمان محسوب می‌شوند.

برای خرید میلگرد بستر و قطعات وابسته با کارشناسان ما در آهن 123 تماس بگیرید و برای اطلاع از قیمت روز انواع آهن آلات به سایت آهن 123 مراجعه کنید.
