همه چیز درباره آرماتور بندی فونداسیون
آهن همیشه پای ثابت ساخت‌وسازهای محکم و بی نقصه؛ وقتی حرف از اجرای یک سازه پایدار و ایمن وسط باشه، فونداسیون به‌عنوان پایه و تکیه‌گاه کل بنا، نقش اول رو بازی می کند.
فونداسیون یا همون شالوده، کل وزن ساختمان رو می‌گیره و آروم و حساب‌شده به زمین منتقل تا پایداریش تضمین شود.
اما راستش رو بخوای، بتن تنهایی حریف نیروهای کششی نیست! اینجاست که آرماتوربندی فونداسیون وارد میدان می شود.
با کمک میلگردهای فولادی، مثل یک زره دفاعی عمل می‌کنه، مقاومت و استحکام سازه رو چند برابر می کنه و در برابر زلزله، فشارهای جانبی و حتی نشست های ناگهانی، محافظت جدی به سازه می‌دهد.
آرماتور بندی فونداسیون چیست؟
آرماتور بندی فونداسیون به معنای چیدمان و اتصال شبکه‌ای از میلگردهای فولادی) معمولاً آجدار A3 یا ( A4 طبق نقشه های سازه‌ای و استانداردهای آیین‌نامه‌ای است.
این فرایند به‌گونه‌ای طراحی می شود که بتن و میلگرد به‌صورت ترکیبی، توانایی مقاومت در برابر فشار و کشش را داشته باشند.
میلگردها به‌عنوان عناصر تقویت‌کننده، ضعف بتن در برابر نیروهای کششی را جبران کرده و به سازه استحکام و پایداری بیشتری می بخشند.
چرا آرماتور بندی فونداسیون مهم است؟
تقویت مقاومت کششی بتن: بتن به‌تنهایی در برابر فشار مقاوم است، اما در برابر کشش ضعیف عمل می کند. میلگردها این ضعف را برطرف می کنند.
جلوگیری از ترک‌خوردگی: آرماتور بندی از ترک‌خوردگی بتن در اثر تغییرات دما، بارهای متغیر یا نشست زمین جلوگیری می کند.
افزایش طول عمر سازه: استفاده از میلگردهای مناسب، دوام سازه را افزایش داده و هزینه های تعمیر و نگهداری را کاهش می دهد.
بهبود عملکرد لرزه‌ای: آرماتور بندی فونداسیون طبق استاندارد 2800 ایران، مقاومت سازه در برابر زلزله را بهبود می بخشد.
انتقال یکنواخت بارها: شبکه میلگردی به توزیع یکنواخت بارهای وارده به زمین کمک می کند.
اصول آرماتور بندی فونداسیون
برای اجرای صحیح آرماتور بندی فونداسیون، رعایت اصول استاندارد بر اساس آیین نامه های ملی (مانند مبحث نهم مقررات ملی ساختمان) و بین‌المللی مانند( ACI) ضروری است.
در ادامه به مهم‌ترین اصول این فرایند اشاره می کنیم:
انتخاب نوع میلگرد
معمولاً از میلگردهای آجدار A3 یا A4 با مقاومت کششی بالا استفاده می شود. این میلگردها به دلیل آج‌های سطحی، چسبندگی بهتری با بتن دارند.
قطر مناسب میلگرد
قطر میلگردها معمولاً بین 10 تا 25 میلی‌متر است که بر اساس محاسبات مهندسی و بارگذاری سازه تعیین می شود.
فاصله استاندارد میلگردها
فاصله بین میلگردها در شبکه تحتانی و فوقانی معمولاً بین 15 تا 25 سانتی متر است. این فاصله به توزیع مناسب بارها کمک می کند.
کاور بتن
حداقل کاور بتنی 5 سانتی متر برای جلوگیری از خوردگی میلگردها در برابر رطوبت و عوامل محیطی الزامی است.

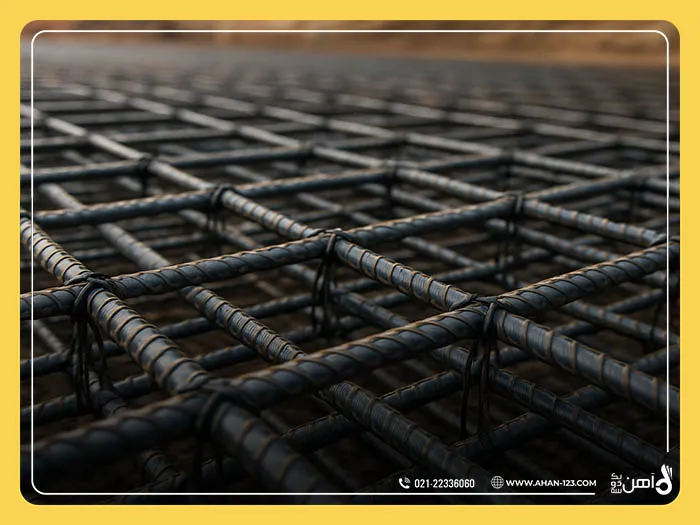

اتصالات میلگردها

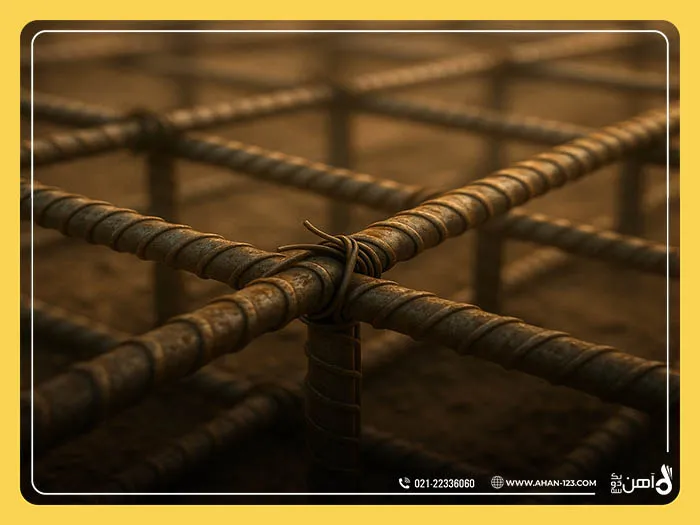

اتصال میلگردها با استفاده از سیم آرماتوربندی (شماره 1.5 یا 2) به‌صورت گره ساده یا ضربدری انجام می شود. در موارد خاص، از جوش نقطه‌ای نیز استفاده می شود.
وصله‌گذاری
برای اتصال میلگردها به یکدیگر، وصله‌گذاری به روش اورلپ با طول حداقل 40 برابر قطر میلگرد انجام می شود.
استفاده از اسپیسر و خرک
اسپیسرها و خرک ها برای حفظ فاصله استاندارد بین میلگردها و قالب یا بین لایه‌های تحتانی و فوقانی به کار می روند.
جدول مشخصات استاندارد آرماتور بندی فونداسیون
| ویژگی | توضیحات |
| نوع میلگرد | آجدار A3 یا A4 با مقاومت کششی بالا |
| قطر میلگرد | 10 تا 25 میلی‌متر بر اساس محاسبات مهندسی |
| فاصله میلگردها | 15 تا 25 سانتی متر، در دو شبکه تحتانی و فوقانی |
| کاور بتن | حداقل 5 سانتی متر برای حفاظت در برابر خوردگی |
| نوع اتصال | سیم آرماتوربندی 1.5 یا 2 به‌صورت گره ساده یا ضربدری |
مراحل اجرای آرماتور بندی فونداسیون
اجرای آرماتور بندی فونداسیون یک فرایند دقیق و چندمرحله‌ای است که نیاز به برنامه ریزی و نظارت دقیق دارد. در ادامه مراحل این فرایند به‌صورت گام‌به‌گام توضیح داده شده است.
تهیه نقشه آرماتور بندی
نقشه های سازه‌ای توسط مهندس طراح تهیه می شود که شامل جزئیات نوع، تعداد، قطر و چیدمان میلگردها است.
آماده‌سازی سطح و بتن مگر
سطح خاک باید تسطیح و متراکم شود. سپس یک لایه بتن مگر (با ضخامت 10 تا 15 سانتی متر) ریخته می شود تا سطح صافی برای اجرای آرماتور فراهم شود.
اجرای شبکه پایینی (مش تحتانی)
میلگردهای شبکه تحتانی طبق نقشه چیده شده و با سیم آرماتوربندی به هم متصل می شوند.
نصب خرک ها یا اسپیسرها
خرک ها یا اسپیسرهای بتنی برای حفظ فاصله استاندارد بین شبکه تحتانی و فوقانی نصب می شوند.
اجرای شبکه بالایی (مش فوقانی)
شبکه میلگردی فوقانی روی خرک ها قرار گرفته و به‌صورت مشابه با شبکه تحتانی اتصال داده می شود.
وصله‌گذاری و هم‌بندی میلگردها
در صورت نیاز به اتصال میلگردها، وصله‌گذاری به روش اورلپ یا مکانیکی انجام می شود.
بازبینی نهایی توسط مهندس ناظر
پیش از بتن‌ریزی، مهندس ناظر چیدمان، فاصله‌ها، کاور بتنی و اتصالات را بررسی می کند.
بتن‌ریزی و عمل‌آوری
پس از تأیید ناظر، بتن‌ریزی با رعایت ویبره مناسب انجام شده و فرایند عمل‌آوری بتن (نگهداری رطوبت) آغاز می شود.
انواع فونداسیون و آرماتور بندی آن‌ها
فونداسیون ها بسته به نوع سازه و شرایط زمین به انواع مختلفی تقسیم می شوند که هر یک نیازمند روش های خاصی برای آرماتور بندی هستند.
در جدول زیر، تفاوت‌های اصلی این روش ها بررسی شده است.
جدول تفاوت انواع روش های آرماتور بندی فونداسیون
| نوع فونداسیون | مزایا | محدودیت‌ها |
| نواری | مناسب برای دیوارهای باربر، مصرف کمتر بتن | مقاومت کمتر نسبت به گسترده در برابر زلزله |
| گسترده | پوشش کامل زیر ساختمان، مقاومت لرزه‌ای بالا | مصرف بیشتر بتن و میلگرد |
| منفرد | مقرون‌به‌صرفه در ستون‌های منفرد | برای بارهای سنگین چندان مناسب نیست |

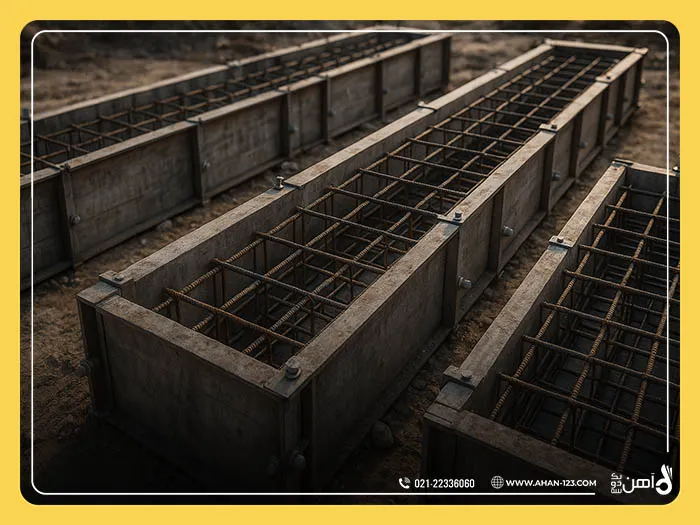

فونداسیون نواری
فونداسیون نواری یک شالوده بتنی ممتد است که زیر دیوارهای باربر یا رشته‌ای از ستون‌ها قرار می‌گیرد.
این نوع فونداسیون مخصوص ساختمان‌هایی است که بار اصلی از طریق دیوارها منتقل می شود و معمولاً در ساختمان‌های دو تا سه طبقه یا دیوارهای محیطی سوله‌ها کاربرد دارد.

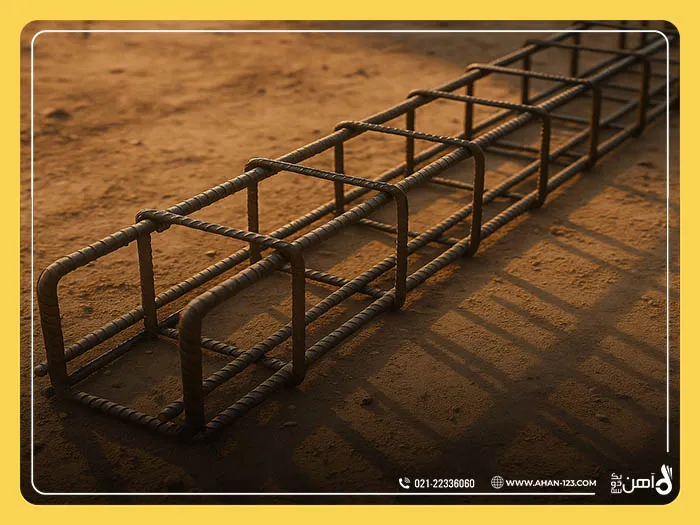

در اجرای آرماتور بندی فونداسیون نواری، آرماتورها به صورت طولی (میلگردهای اصلی) و عرضی (خاموت یا میلگردهای تقویتی) چیده می شوند.
معمولا از میلگرد 16 آجدار A3 ابهر استفاده می شود. فاصله میلگردها و تعداد آن‌ها بر اساس محاسبات مهندس سازه و شرایط بارگذاری تعیین می شود.
| ویژگی | مشخصات فنی |
| کاربرد | ساختمان‌های با دیوار باربر، سوله‌های سبک |
| نحوه میلگردگذاری | میلگردهای طولی و عرضی به صورت شبکه‌ای |
| قطر پیشنهادی میلگرد | ۱۲ تا ۱۶ میلی‌متر (A3) |
| حداقل کاور بتن | ۵ سانتی متر |
| مزیت | مصرف کمتر بتن، سرعت اجرای بالا |
| محدودیت | مقاومت کمتر در بارهای سنگین و زلزله شدید |
فونداسیون گسترده
فونداسیون گسترده یا رادیه، صفحه‌ای بتنی است که تمام سطح زیر ساختمان را پوشش می دهد. این نوع شالوده زمانی بهترین گزینه است که ظرفیت باربری خاک پایین باشد یا بخواهیم بار به صورت یکنواخت توزیع شود (مثل زمین‌های سست یا خاک دستی).
در آرماتور بندی فونداسیون گسترده، دو شبکه میلگرد (بالایی و پایینی) با فواصل منظم (۱۵ تا ۲۵ سانتی متر) اجرا می شود. قطر میلگردها معمولاً ۱۲ تا ۲۰ میلی‌متر بوده و در نقاط حساس مانند زیر ستون‌ها و دیوارهای برشی، از آرماتورهای تقویتی اضافه استفاده می شود.
| ویژگی | مشخصات فنی |
| کاربرد | سازه‌های بزرگ، زمین‌های کم‌مقاومت |
| نحوه میلگردگذاری | دو شبکه میلگرد فوقانی و تحتانی، تقویت زیر ستون‌ها |
| قطر پیشنهادی میلگرد | ۱۲ تا ۲۰ میلی‌متر (A3) |
| حداقل کاور بتن | ۵ تا ۷ سانتی متر |
| مزیت | توزیع یکنواخت بار، مقاومت بالا در برابر نشست |
| محدودیت | مصرف و هزینه زیاد بتن و میلگرد |

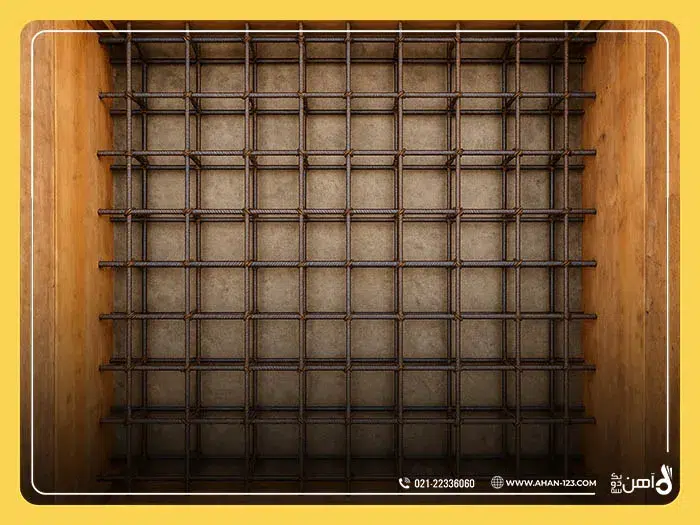

فونداسیون منفرد
فونداسیون منفرد یا تک‌ستونی، شالوده‌ای است که بار هر ستون را به طور مستقل به زمین منتقل می کند. این نوع پی برای سازه‌های کوچک یا ستون‌های منفرد در سازه‌های صنعتی و محوطه‌ها استفاده می شود.
در آرماتور بندی فونداسیون منفرد، میلگردها عمدتاً به شکل شبکه مربعی یا مستطیلی، متمرکز در زیر ستون قرار می‌گیرند. قطر میلگردهای طولی و عرضی بین ۱۰ تا ۱۸ میلی‌متر انتخاب می شود. برای جلوگیری از تمرکز تنش، در نقاط گوشه و وسط، آرماتورهای تقویتی افزوده می شود.
| ویژگی | مشخصات فنی |
| کاربرد | ستون‌های منفرد، سازه‌های سبک و متوسط |
| نحوه میلگردگذاری | شبکه مربعی یا مستطیلی متمرکز در زیر ستون |
| قطر پیشنهادی میلگرد | ۱۰ تا ۱۸ میلی‌متر (A3) |
| حداقل کاور بتن | ۵ سانتی متر |
| مزیت | طراحی ساده و هزینه کمتر |
| محدودیت | مناسب نبودن برای بار زیاد یا خاک ضعیف |
هزینه های آرماتور بندی فونداسیون
هزینه آرماتور بندی فقط یک عدد ثابت نیست؛ مجموعه‌ای از فاکتورها مثل مقیاس پروژه، نوع میلگرد، دستمزد نیروی کار و حتی تجهیزات اجرایی روی آن تأثیر می‌گذارند.
شناخت این پارامترها به شما کمک می کند بودجه‌تان را دقیق‌تر مدیریت کنید.
مقیاس پروژه و حجم مصالح
هرچه ابعاد و تعداد فونداسیون ها بیشتر باشد، حجم بالاتری از میلگرد و بتن مورد نیاز است. مثلاً در پروژه‌های ساختمانی چند طبقه یا سوله‌های بزرگ، مصرف میلگرد چندین برابر پروژه‌های مسکونی یک یا دوطبقه خواهد بود. این موضوع به‌طور مستقیم باعث افزایش هزینه ها می شود.
نوع و کیفیت میلگرد
انتخاب میلگرد با کیفیت، عمر سازه را تضمین می کند. به عنوان مثال:
میلگرد A3 : رایج‌ترین گزینه برای آرماتور بندی به دلیل مقاومت کششی مناسب.
میل گرد A4 : مقاوم‌تر و با آج‌های مهندسی، اما گران‌تر از A3.
میلگرد پیش‌تنیده: سرعت اجرا و مقاومت بالا، اما با قیمت قابل توجه.
برای دریافت قیمت روز میلگرد به سایت آهن 123 سر بزنید.
دستمزد نیروی کار و مهارت آرماتوربندها
حقوق آرماتوربند حرفه‌ای به دلیل دقت و سرعت عمل بیشتر، نسبت به نیروی مبتدی بالاتر است، اما در عوض کیفیت اجرا و کاهش خطاهای سازه‌ای را تضمین می کند.
تجهیزات و ابزارهای مورد استفاده
از دستگاه خم‌کن دستی گرفته تا قیچی برقی برش میلگرد، هرکدام هزینه اجاره یا استهلاک خاص خود را دارند.
پروژه‌های بزرگ معمولاً نیاز به چندین دستگاه همزمان دارند که باعث افزایش هزینه کلی می شود.
روش های تقویت بتن علاوه بر آرماتور بندی
هرچند آرماتور بندی رایج‌ترین راه افزایش مقاومت کششی بتن است، اما تنها روش موجود نیست. بسته به نوع سازه و شرایط بارگذاری، می‌توان از تکنیک‌های مکمل زیر استفاده کنید.
الیاف فولادی
با اضافه شدن به مخلوط بتن، ترک‌های ریز را کنترل کرده و مقاومت کششی و برشی آن را به‌طور محسوسی افزایش می دهند.
الیاف شیشه‌ای
نسبت به فولاد سبک‌تر هستند و چسبندگی بالایی با ماتریس سیمان ایجاد می کنند. مناسب برای سازه‌های ضدزنگ یا در محیط‌های مرطوب.
بتن سبک سازه‌ای
با جایگزینی مصالح سبک به جای شن و ماسه معمولی، چگالی بتن کاهش می‌یابد و فشار مرده بر روی فونداسیون کمتر می شود، در حالی که مقاومت کششی همچنان مطلوب می‌ماند.
نتیجه‌گیری
آرماتور بندی فونداسیون یکی ایرانی و بین‌المللی، تضمین‌کننده ایمنی و دوام سازه‌های بتنی است.
با رعایت اصول استاندارد، استفاده از میلگردهای باکیفیت و اجرای دقیق مراحل، می‌توان سازه‌ای مقاوم و پایدار ایجاد کرد.
برای اطلاعات بیشتر در مورد خدمات آرماتور بندی، خمکاری و برشکاری میلگرد، یا استعلام قیمت روز میلگرد، می‌توانید با کارشناسان آهن123 تماس بگیرید یا به وب سایت ما مراجعه کنید.
سوالات متداول درباره آرماتور بندی فونداسیون
بهترین سایز میلگرد برای آرماتور بندی فونداسیون چیست؟
معمولاً میلگردهای با قطر 14 تا 18 میلی‌متر برای فونداسیون مناسب هستند، اما انتخاب دقیق به نقشه سازه، نوع بارگذاری و محاسبات مهندسی بستگی دارد.
تفاوت میلگرد A2 و A3 در فونداسیون چیست؟
میلگرد A3 به دلیل مقاومت کششی بالاتر (400 مگاپاسکال) برای شبکه اصلی فونداسیون مناسب است، در حالی که میلگرد A2
آرماتوربندی فونداسیون چیست؟
فرآیند قرار دادن میلگردها طبق نقشه و محاسبات مهندسی در بتن فونداسیون، به‌منظور افزایش مقاومت کششی و جلوگیری از ترک‌خوردگی.
چه نوع میلگردی برای فونداسیون مناسب است؟
میلگرد آجدار A3 یا A4 به دلیل مقاومت کششی بالا، انتخاب رایج است.
قطر استاندارد میلگرد در فونداسیون چقدر است؟
بسته به نوع سازه، معمولاً بین ۱۰ تا ۲۵ میلی‌متر.
فاصله استاندارد میلگردهای شبکه فونداسیون چه قدر است؟
بین ۱۵ تا ۲۵ سانتی متر برای شبکه‌های بالا و پایین.
چرا باید از اسپیسر استفاده کرد؟
برای حفظ کاور بتن (حداقل ۵ سانتی متر) و جلوگیری از زنگ‌زدگی میلگردها.
آیا جوشکاری میلگرد در فونداسیون مجاز است؟
خیر، به دلیل کاهش مقاومت و انعطاف، باید از سیم آرماتوربندی برای گره‌ها استفاده کرد.
خرک چیست و چه کاربردی دارد؟
میلگرد خم‌شده‌ای که بین شبکه تحتانی و فوقانی قرار می‌گیرد و فاصله آن‌ها را حفظ می کند.
مرحله نهایی آرماتوربندی فونداسیون چیست؟
پس از کنترل مهندسی، قالب‌بندی و سپس بتن‌ریزی انجام می شود.
طول وصله میلگردها باید چقدر باشد؟
حداقل ۴۰ برابر قطر میلگرد، مگر این‌که نقشه سازه مقدار دیگری تعیین کرده باشد.
خطاهای رایج در آرماتوربندی فونداسیون چیست؟
عدم رعایت فاصله‌ها، تمیز نبودن میلگرد، کم‌کردن اسپیسر، و بی‌توجهی به محل دقیق میلگردهای انتظار.
