مشخصات فنی و جدول ضخامت لوله مانیسمان رده 80
من سال هاست در بازار آهن آلات فعالیت دارم و با تک‌تک محصولات فولادی از نزدیک سروکار داشته ام؛ از میلگرد و تیرآهن گرفته تا انواع لوله های صنعتی. در این مدت، هر بار که بحث انتقال سیالات پرفشار یا کار در محیط‌های حساس مطرح شده، تقریباً همیشه اسم لوله مانیسمان رده 80 به گوش رسیده!
مشاوره رایگان و خرید انواع آهن آلات با کارشناسان فنی ما در آهن123 تماس بگیرید 02122336060
بارها دیده ام که مهندسان برای پروژه های پالایشگاهی، خطوط بخار یا سازه های فشارقوی، وقتی دنبال گزینه ای مطمئن و بی‌نقص می‌گردند، مستقیم سراغ این لوله می‌روند. دلیلش هم روشن است؛ مانیسمان رده 80 هیچ درزی ندارد که نقطه ضعف شود، در برابر فشار بالا مقاومت فوق‌العاده ای از خودش نشان می‌دهد و دوامش در محیط‌های صنعتی اگر بی نظیر نباشد! کم نظیر است.

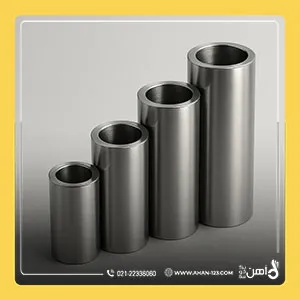

تعریف دقیق لوله مانیسمان رده 80 و ساختار آن

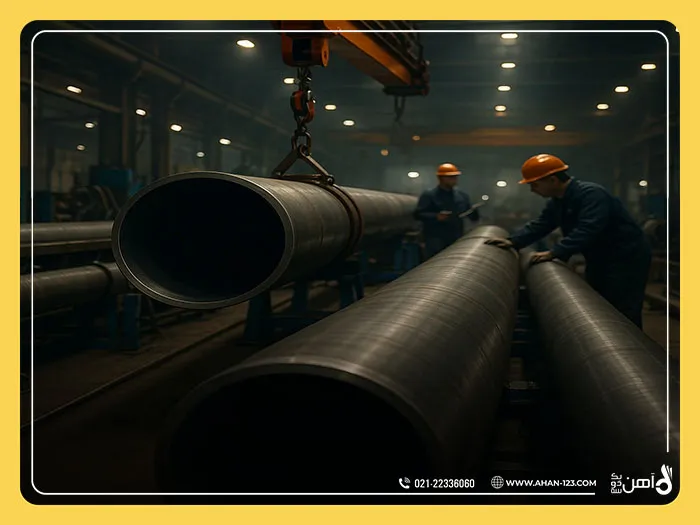

لوله مانیسمان رده 80 نوعی لوله فولادی بدون درز است که از طریق فرآیندهای پیچیده متالورژیکی تولید می‌شود. این لوله ها ابتدا از شمش‌های فولادی داغ شروع می‌شوند و سپس از طریق عملیات نورد گرم و کشش سرد به شکل نهایی خود می‌رسند. نبود هرگونه درز یا جوش در طول این لوله ها، آنها را به محصولی با استحکام یکنواخت و قابلیت اطمینان بالا تبدیل کرده است.
عدد 80 در نام این محصول، نشان‌دهنده ضخامت دیواره و استاندارد Schedule است. هرچه این عدد بالاتر باشد، ضخامت دیواره لوله بیشتر و در نتیجه توانایی تحمل فشار آن افزایش می‌یابد. رده‌بندی Schedule در لوله های مانیسمان از 5 تا 160 و حتی XXS (دوبرابر قوی) متغیر است که رده 80 در میانه این طیف قرار دارد و توازن مناسبی بین وزن، هزینه و مقاومت ایجاد می‌کند.
ویژگی های منحصر به فرد لوله مانیسمان رده 80
لوله مانیسمان رده 80 یکی از پرکاربردترین و مطمئن‌ترین انواع لوله های فولادی در صنایع نفت، گاز و پتروشیمی است.
- این لوله به دلیل ضخامت دیواره بالا (2/41 تا 30/96 میلی متر)، توانایی تحمل فشارهای سنگین و دمای بالا را دارد و گزینه ای ایده ال برای انتقال سیالات تحت فشار محسوب می‌شود.
- ساختار یکپارچه و بدون درز آن موجب حذف نقاط ضعف جوش و افزایش طول عمر سیستم‌های لوله‌کشی صنعتی می‌شود.
- همچنین به‌کارگیری فولاد کربنی و آلیاژهای مقاوم در تولید، باعث مقاومت عالی در برابر خوردگی، اکسیداسیون و سایش شده و عملکرد پایدار این لوله را در محیط‌های خورنده تضمین می‌کند.
تمام این عوامل، لوله مانیسمان رده 80 را به انتخاب اول مهندسان در پروژه های سنگین صنعتی تبدیل کرده است.
جدول مقایسه رده های مختلف لوله مانیسمان
| رده لوله | ضخامت دیواره (میلی متر) | حداکثر فشار کاری (بار) | کاربرد اصلی | وزن نسبی |
| رده 20 | 1.65 – 6.35 | تا 50 | خطوط کم فشار، آبیاری | سبک |
| رده 40 | 2.11 – 9.53 | 50 – 100 | لوله‌کشی ساختمان، صنایع سبک | متوسط |
| رده 80 | 2.41 – 30.96 | 100 – 200 | صنایع نفت و گاز، پتروشیمی | سنگین |
| رده 160 | 3.73 – 40.49 | بالای 200 | کاربردهای فوق سنگین | بسیار سنگین |
کاربردهای لوله مانیسمان رده 80 در صنایع مختلف
لوله مانیسمان رده 80 به خاطر ساختار یکدست و بدون درز، در بین مهندسان صنعتی محبوبیت زیادی دارد. این لوله ها برای انتقال انواع سیالات و گازها در صنایع نفت، گاز، نیروگاه ها، سیستم‌های آبرسانی و پروژه های ساختمانی بزرگ استفاده می‌شوند و به‌خاطر مقاومت بالا در برابر فشار، دما و خوردگی، عملکردی مطمئن و طولانی‌مدت در شرایط سخت کاری ارائه می‌دهند.
صنعت نفت، گاز و پتروشیمی
در این صنایع، لوله مانیسمان رده 80 برای انتقال نفت خام، گاز طبیعی، محصولات پتروشیمیایی و سیالات فرآیندی استفاده می‌شود. مقاومت بالای این لوله ها در برابر فشار و دمای بالا، آنها را برای چاه های نفت، پالایشگاه ها و مجتمع‌های پتروشیمی ایده ال می‌سازد.
سیستم‌های انتقال آب و فاضلاب
در پروژه های بزرگ انتقال آب شهری، تصفیه‌خانه ها و سیستم‌های آبیاری تحت فشار، این لوله ها کاربرد فراوانی دارند. مقاومت در برابر خوردگی و توانایی تحمل فشار آب، آنها را برای این کاربردها مناسب می‌سازد.
صنایع نیروگاهی و انرژی
در نیروگاه های حرارتی، اتمی و سیکل ترکیبی، لوله های مانیسمان رده 80 برای انتقال بخار داغ، آب تحت فشار و سیالات خنک‌کننده استفاده می‌شوند. توانایی این لوله ها در تحمل دما و فشار بالا، آنها را برای این محیط‌های سخت مناسب می‌سازد.

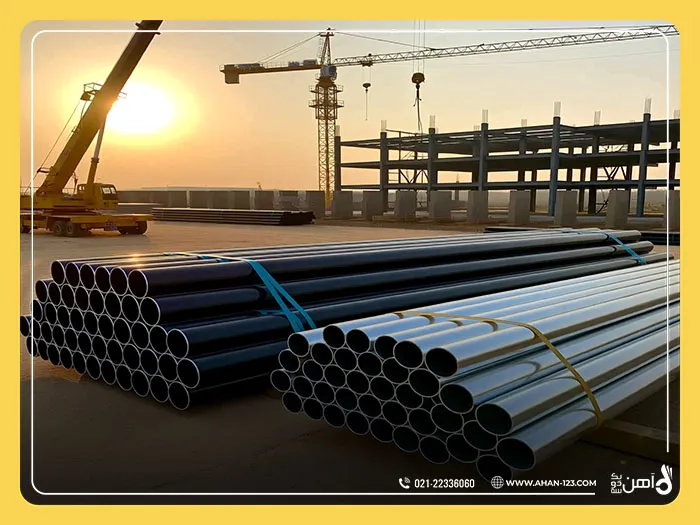

ساخت و ساز و عمران
در پروژه های ساختمانی بزرگ، پل‌سازی و سازه های صنعتی، این لوله ها هم به عنوان عضو سازه ای و هم برای سیستم‌های تاسیساتی کاربرد دارند. همانطور که در پروژه های بزرگ از میلگرد 14 اصفهان برای تقویت سازه ها استفاده می‌شود، لوله های مانیسمان رده 80 نیز نقش مشابهی در تامین استحکام ایفا می‌کنند.
استانداردهای تولید و کنترل کیفیت لوله مانیسمان رده 80
تولید لوله مانیسمان رده 80 طبق استانداردهای بین المللی دقیقی صورت می‌گیرد که مهم ترین آنها عبارتند از:
- ASTM A106 استاندارد آمریکایی برای لوله های فولادی کربنی بدون درز برای سرویس دمای بالا
- ASTM مشخصات لوله های فولادی جوشکاری شده و بدون درز
- API 5L استاندارد صنعت نفت برای لوله های خط انتقال
- DIN 2448 استاندارد آلمانی برای لوله های فولادی بدون درز
- JIS G3454 استاندارد ژاپنی برای لوله های فولادی کربنی
رعایت این استانداردها تضمین می‌کند که محصول نهایی از نظر ترکیب شیمیایی، خواص مکانیکی، ابعاد و تلرانس‌ها مطابق با نیازهای صنعتی باشد.
جدول مشخصات فنی سایزهای پرکاربرد لوله مانیسمان
| قطر اسمی (اینچ) | قطر خارجی (میلی متر) | ضخامت دیواره رده 80 (میلی متر) | وزن (کیلوگرم/متر) | فشار کاری مجاز (PSI) |
| 2 | 60.3 | 5.54 | 7.48 | 1900 |
| 3 | 88.9 | 7.62 | 15.27 | 1810 |
| 4 | 114.3 | 8.56 | 22.32 | 1680 |
| 6 | 168.3 | 10.97 | 42.56 | 1480 |
| 8 | 219.1 | 12.70 | 64.64 | 1290 |
| 10 | 273.0 | 15.09 | 95.97 | 1230 |
| 12 | 323.8 | 17.48 | 132.08 | 1200 |
مقایسه لوله مانیسمان رده 80 با سایر محصولات فولادی
در حالی که لوله مانیسمان رده 80 برای انتقال سیالات تحت فشار کاربرد دارد، محصولات فولادی دیگری نیز در صنعت ساختمان و صنایع مختلف استفاده می‌شوند.
برای مثال، میلگرد نیشابور در سازه های بتنی، میلگرد 8 الیگودرز در ساخت تیرآهن های سبک و لوله مانیسمان 8 اینچ در خطوط انتقال اصلی کاربرد دارند. هر یک از این محصولات ویژگی ها و کاربردهای خاص خود را دارند که باید متناسب با نیاز پروژه انتخاب شوند.
نحوه نگهداری و تعمیرات لوله مانیسمان رده 80
انجام بازرسی‌های منظم برای شناسایی هرگونه خوردگی، سایش یا آسیب احتمالی ضروری است. استفاده از روش‌های تست غیرمخرب مانند التراسونیک یا رادیوگرافی می‌تواند در شناسایی مشکلات داخلی کمک کند.
رطوبت و عواملی مانند مواد خورنده بسیار مهم است. نگهداری در محیط خشک، چرب کردن سطح لوله ها با روغن ضدزنگ و استفاده از پوشش‌های محافظ، عمر مفید لوله ها را افزایش می‌دهد.

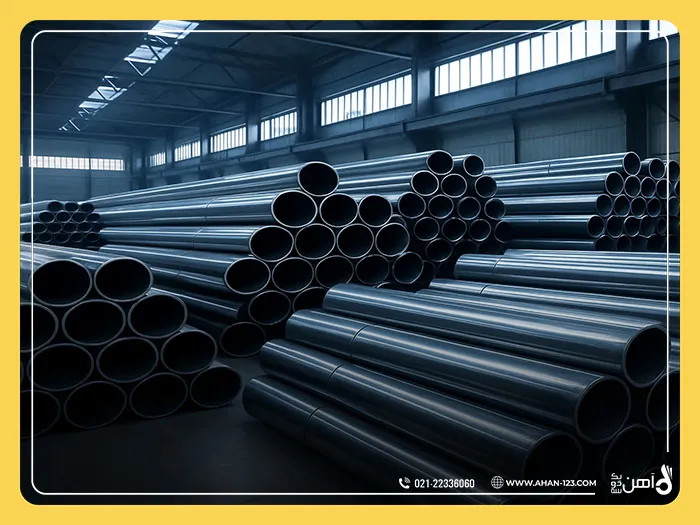

همچنین در انبارداری باید لوله ها به شکل افقی روی پایه های چوبی قرار گیرند تا از تماس مستقیم با زمین جلوگیری شود.
نکات مهم در خرید و انتخاب لوله مانیسمان رده 80
قبل از خرید، فشار کاری، دمای عملیاتی، نوع سیال و شرایط محیطی را بررسی کنید تا انتخاب دقیقی نسبت به رده لوله داشته باشید.
در برخی پروژه ها ممکن است رده 40 یا 160 از نظر اقتصادی و فنی مناسب‌تر باشد، بنابراین با مهندس پروژه هماهنگ کنید.
تامین‌کنندگان معتبر مثل سایت آهن123 با ارائه لوله های دارای گواهی استاندارد و قیمت رقابتی، گزینه ای مطمئن برای خرید هستند.
مطمئن شوید لوله ها دارای مدارک فنی مانند Mill Test Certificate، تست هیدرواستاتیک، تست التراسونیک و آنالیز شیمیایی باشند.
وزن بالا و هزینه حمل لوله مانیسمان رده 80 را در نظر بگیرید و با محاسبه دقیق متراژ مورد نیاز، از هزینه های اضافه جلوگیری کنید.
محاسبه آنلاین هزینه های حمل و نقل
کنترل ظاهری و فنی: پیش از نصب، سطح لوله را از نظر زنگ‌زدگی، تاب برداشتن و آسیب دیدگی بررسی کنید تا کیفیت نهایی پروژه تضمین شود.
جدول بررسی مزایا و محدودیت‌های لوله مانیسمان رده 80
| ویژگی | توضیحات | نتیجه برای خریدار |
| مقاومت بالا در فشار | ضخامت زیاد دیواره موجب تحمل فشار زیاد می‌شود | مناسب برای سیستم‌های پرفشار |
| ساختار بدون درز | بدون نقطه ضعف جوشکاری | کاهش احتمال نشتی |
| طول عمر زیاد | دوام بالا در برابر سایش و خوردگی | صرفه اقتصادی در بلندمدت |
| قیمت بالاتر | فرآیند تولید پیچیده‌تر دارد | نیاز به بودجه بیشتر |
| وزن زیاد | حمل و نصب دشوارتر نسبت به رده های پایین‌تر | مناسب برای پروژه های سنگین |
جمع بندی
لوله مانیسمان رده 80 از لوله های فولادی پرقدرتی است که بدون درز ساخته می‌شود و به خاطر استحکام بالا در برابر فشار و حرارت، در صنایع مهمی مثل نفت، گاز، پتروشیمی و نیروگاه ها استفاده دارد. این لوله به دلیل ضخامت زیاد دیواره و کیفیت ساخت دقیق، دوام بالایی در شرایط سخت کاری ارائه می‌دهد.
هنگام خرید باید به استاندارد تولید، برند و نوع کاربرد توجه کرد تا انتخاب درستی انجام شود. آهن123 با ارائه انواع لوله مانیسمان و مشاوره تخصصی، به خریداران کمک می‌کند بهترین گزینه را برای پروژه های صنعتی و عمرانی انتخاب کنند.
