روش های نحوه اتصال خرپا به ستون + تکنیک های مخصوص
من به عنوان کسی که سالهاست با آهن آلات مختلف سروکار دارم، افراد زیادی را میشناسم که علارقم توانایی های مهندسی بالایی که دارند! هنوز نحوه اتصال خرپا به ستون را نمی دانند! و این اتصال خیلی حساس است، چون این نقطه، محل عبور تمام نیروهای ثقلی و جانبی از خرپا به ستون و سپس به فونداسیون است. اگر این اتصال درست طراحی و اجرا نشود، حتی بهترین مصالح هم نمی توانند سازه ای پایدار بسازند.
در ادامه با اتکا به تجربه ای که کسب کرده ایم، تمام روش های اتصال خرپا به ستون و قلق مخصوص هر روش را به شما میگویم تا دیگر مشکلی در این زمینه نداشته باشید.
چرا اتصال خرپا به ستون اینقدر مهم است؟
اتصال خرپا به ستون نقش خیلی مهمی در ایمنی سازه دارد، چون همه بارهایی که خرپا تحمل می کند، مثل وزن خودش، فشار برف، باد و لرزش‌های زلزله،از همین نقطه به ستون و بعد به فونداسیون منتقل می شوند.
اگر این اتصال محکم نباشد، کل سازه ممکن است دچار مشکل شود. روش اتصال به چند چیز بستگی دارد:
- جنس ستون و خرپا (فولادی یا ترکیب فولاد و بتن)
- نوع اتصال (صلب برای انتقال لنگر یا مفصلی برای انتقال فقط نیرو)
- مقدار باری که باید تحمل شود، و شرایط اجرایی پروژه.
انتخاب درست باعث می شود سازه ایمن تر و عمر آن بیشتر شود، در ادامه، انواع رایج این اتصالات را با جزئیات کامل و به تفکیک بررسی می کنیم.
اتصال خرپا فولادی به ستون فولادی
این نوع اتصال، ستون فقرات اکثر سوله ها، کارخانه ها، انبارها و سالن‌های بزرگ است. جایی که هم خرپا و هم ستون از پروفیل های فولادی ساخته شده اند. این اتصالات به دو دسته اصلی تقسیم می شوند: مفصلی و گیردار.
اتصال مفصلی خرپا به ستون
در این روش خرپا کمی آزادی حرکت دارد و لنگر خمشی منتقل نمی کند، فقط نیروهای برشی و محوری را جابه‌جا می کند. بیشتر برای پروژه هایی استفاده می شود که اجرا باید سریع و از نظر خوش قیمت باشد.
نشیمن ساده: یک نبشی یا ورق کوچک به ستون جوش می‌دهند، خرپا روی آن قرار می گیرد و با پیچ یا جوش کوتاه محکم می شود. مناسب برای بار سبک و دهانه های کوچک.
نشیمن تقویت‌شده: علاوه بر ورق نشیمن، ورق های عمودی سخت‌کننده اضافه می کنند تا تحمل بار سنگین ممکن شود. مناسب دهانه های بزرگ‌تر.
اتصال با ورق برشی: یک ورق عمودی به ستون جوش می‌دهند و خرپا با پیچ های مقاوم به آن وصل می شود. مناسب برای بار برشی سنگین و کنترل کیفیت بهتر.
| نوع اتصال | کاربرد | مزایا | محدودیت |
| نشیمن ساده | بار سبک، دهانه کوچک | اجرا سریع، هزینه کم | ظرفیت محدود |
| نشیمن تقویت‌شده | بار سنگین، دهانه بزرگ | ظرفیت بالا، پایدار | اجرا و هزینه بیشتر |
| ورق برشی | بار برشی سنگین | مقاومت عالی | نیاز به دقت زیاد |
اتصال گیردار خرپا به ستون
در این روش خرپا و ستون مثل یک عضو واحد عمل می کنند و علاوه بر نیروهای برشی و محوری، لنگر خمشی هم منتقل می شود. مناسب سازه هایی که باید در برابر باد، زلزله و بارهای جانبی مقاومت زیادی داشته باشند.
اتصال جوشی مستقیم: یال‌های خرپا با جوش کامل به بال ستون وصل می شود. برای جلوگیری از تغییر شکل ستون، ورق های پیوستگی داخل ستون اضافه می کنند.

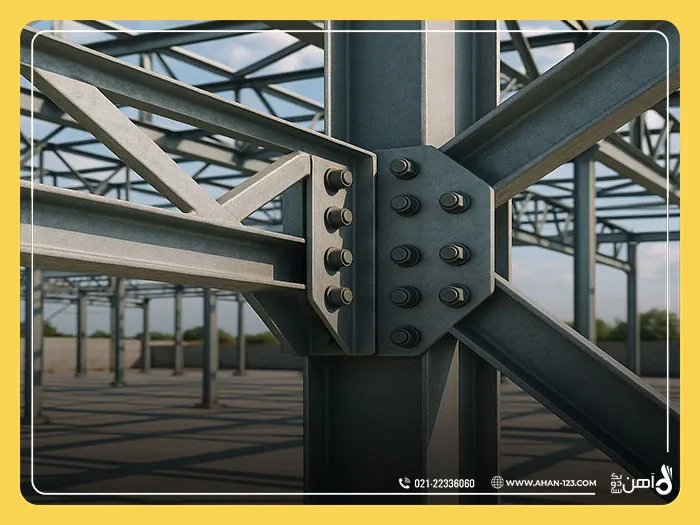

اتصال با فلنج انتهایی: در کارخانه یک صفحه به خرپا جوش می‌دهند و در محل پروژه با پیچ به ستون متصل می شود. سریع و باکیفیت است. استفاده از تیرآهن 20 فایکو کیفیت این اتصال را بیشتر می کند.
| ویژگی | مفصلی | گیردار |
| نیرو | برشی و محوری | برشی، محوری و خمشی |
| سرعت اجرا | بالا | کمتر |
| هزینه | پایین | بالا |
| مقاومت جانبی | کم | زیاد |
| کاربرد | سازه های مهاربندی‌شده | سازه های بدون مهاربند |
انتخاب نوع اتصال خرپا فولادی به ستون فولادی باید بر اساس شرایط سازه و میزان بار انجام شود. اتصالات مفصلی برای پروژه های سریع و کم هزینه عالی هستند، اما برای سازه های مقاوم در برابر نیروهای جانبی، اتصال گیردار بهترین گزینه است.

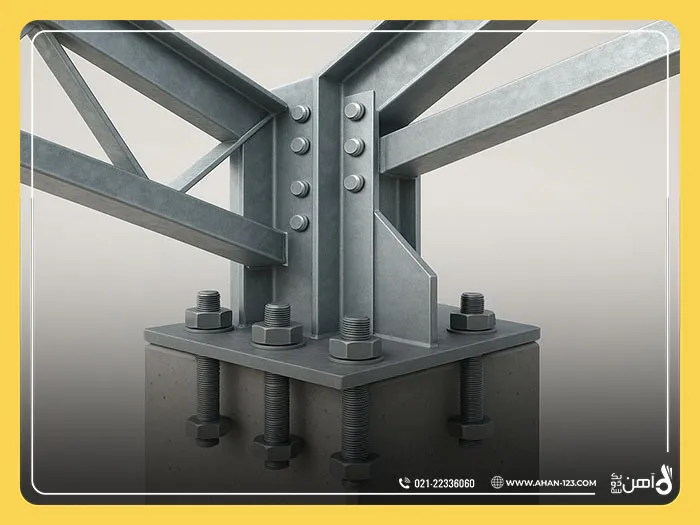

اتصال خرپا فولادی به ستون بتنی
گاهی ستون‌ها بتنی ساخته می شوند (برای مقاومت در برابر آتش، ظاهر معماری یا شرایط خاص)، ولی سقف با خرپا فولادی(ازجنس آهن) اجرا می شود. برای وصل کردن این دو جنس متفاوت، از صفحه ستون استفاده می کنیم.
ساخت صفحه ستون
یک صفحه فولادی ضخیم همراه با بولت های بلند یا برش‌گیرها ساخته می شود.
نصب قبل از بتن‌ریزی
صفحه و بولت‌ها روی قالب ستون در محل دقیق و تراز شده فیکس می شوند.
بتن‌ریزی ستون
ستون بتن‌ریزی شده و بعد از گیرش، صفحه فولادی بالای ستون آماده اتصال است.
اتصال خرپا
خرپا به این صفحه با جوش یا پیچ استاندارد وصل می شود، درست مثل اتصال به ستون فولادی.
نکات مهم
- ابعاد صفحه ستون باید متناسب با بار سازه باشد.
- قطر و طول بولت ها برای تحمل نیروهای برشی و کششی مهم است.
- تعداد برش‌گیرها را مهندس محاسب تعیین می کند تا اتصال ایمن باشد.
اتصال خرپا بتنی به ستون بتنی
هرچند این نوع اتصال کمتر دیده می شود، اما در بعضی پروژه های خاص مثل پل ها یا ساختمان های پیش ساخته بتنی استفاده می شود. در این حالت هم خرپا و هم ستون از بتن مسلح ساخته شده اند و باید روشی انتخاب شود که هم مقاومت بالایی داشته باشد و هم اجرای آن قابل کنترل باشد.
- اتصال یکپارچه درجا
- قالب بندی و بتن‌ریزی کل سازه در محل انجام می شود.
- میلگردهای خرپا و ستون در محل اتصال اورلپ می شوند (درهم بافتن میلگردها).
- با بتن‌ریزی همزمان، اتصال کاملاً صلب و یکپارچه شکل می گیرد.
- مناسب سازه هایی که نیاز به استحکام حداکثری و بدون درز دارند.

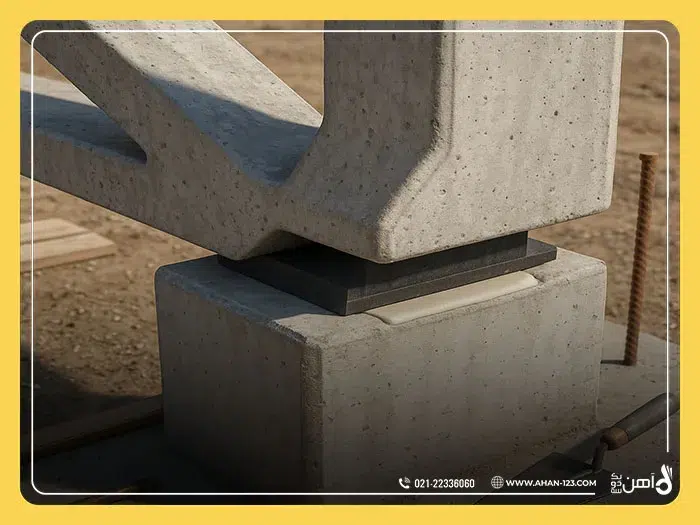

2. اتصال پیش ساخته
- قطعات خرپا و ستون در کارخانه ساخته می شوند تا کیفیت کنترل شود.
- بالای ستون پیش‌ساخته یک نشیمن یا کنسول بتنی قرار دارد.
- میلگردهای انتظار از سر خرپا و ستون بیرون زده اند.
- پس از جاگذاری خرپا روی نشیمن، میلگردهای انتظار وصله می شوند.
- فضای بین دو قطعه با گروت منبسط‌شونده و مقاوم پر می شود تا اتصال مستحکم ایجاد شود.
- گاهی یک پد نئوپرن برای توزیع یکنواخت تنش‌ها اضافه می شود.
| نوع سازه | روش اتصال پیشنهادی | نکات اجرایی مهم |
| خرپا فولادی به ستون فولادی | مفصلی (نشیمن) یا گیردار (اند پلیت) | انتخاب متناسب با طراحی قاب، اند پلیت سرعت را بالا می برد |
| خرپا فولادی به ستون بتنی | صفحه ستون مدفون | دقت در نصب قبل از بتن‌ریزی و طراحی دقیق بولت‌ها |
| خرپا بتنی به ستون بتنی | پیش‌ساخته با گروت‌ریزی | کنترل کیفیت قطعات کارخانه، استفاده از گروت مقاوم و پد نئوپرن |
اتصال خرپا بتنی به ستون بتنی، با انتخاب بین روش یکپارچه درجا یا پیش ساخته، می تواند هم مقاومت بالایی داشته باشد و هم سرعت ساخت سازه را افزایش دهد. کنترل دقیق میلگردها، کیفیت گروت و نصب صحیح نشیمن از نکات کلیدی این اتصال است.
جمع بندی
اتصال خرپا به ستون بخش مهمی از ساخت سازه است و روی ایمنی، دوام و هزینه پروژه تاثیر زیادی دارد. این‌که اتصال مفصلی ساده انتخاب کنید یا اتصال گیردار مقاوم، یا حتی بخواهید فولاد را به بتن وصل کنید، باید با دقت و طبق محاسبات مهندسی انجام شود. شناخت روش ها و مزایا و معایب هر کدام کمک می کند سازه ای مطمئن و پایدار بسازید.
