چرا باید تفاوت میلگرد ممان منفی و ادکا را بشناسیم؟
آهن‌آلات شالوده مقاوم هر سازه بتنی را تشکیل می‌دهند؛ از اسکلت‌های عظیم گرفته تا جزئیات پنهانی که شاید دیده نشوند، اما ضامن ایمنی و دوام ساختمان هستند. در این میان، میلگردها مانند شریان‌های زیر پوست بتن عمل می‌کنند و نیرو و مقاومت را در سراسر سازه به گردش درمی‌آورند. اما همه میلگردها کارکرد یکسانی ندارند و همین‌جاست که تفاوت میلگرد ممان منفی و ادکا اهمیت پیدا می‌کند.
این دو نوع میلگرد، هر یک با وظایف و ویژگی‌های فنی منحصربه‌فرد، نقش اساسی در تحمل بار و جلوگیری از شکست سازه دارند. ناآشنایی با تفاوت آن‌ها می‌تواند نقطه‌ضعفی ایجاد کند که در زمان فشار یا زلزله، خسارت جبران‌ناپذیری به همراه داشته باشد.
میلگرد ادکا (اوتکا) چیست؟

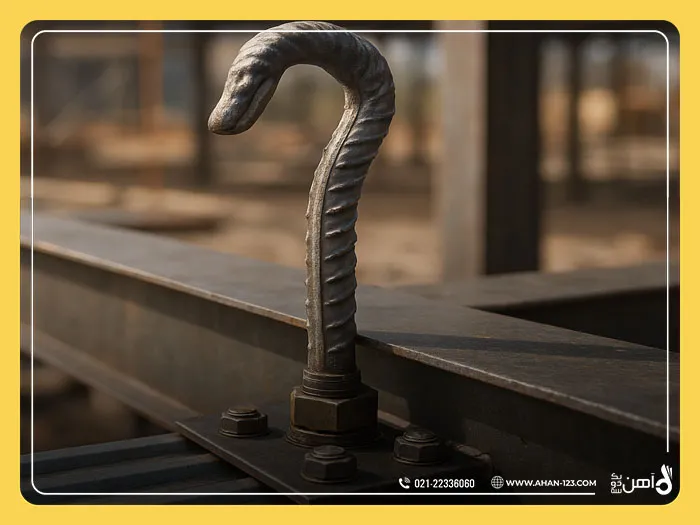

برای اینکه تفاوت میلگرد ممان منفی و ادکا رو بهتر بفهمیم، اول باید خود ادکا رو بشناسیم. ادکا – یا به اصطلاح اوتکا – به خاطر خم خاصی که دارد و کمی شبیه گردن اردک است، این نام را گرفته. شاید ظاهرش ساده باشد، اما در ساخت سقف‌های تیرچه‌بلوک، نقش بسیار مهمی دارد.
ادکا معمولاً در جایی قرار می‌گیرد که تیرآهن سقف به تیرچه وصل می‌شود؛ همان نقطه‌ای که به دلیل فشار و تنش زیاد، بیشترین احتمال ترک‌خوردن بتن وجود دارد. این میلگرد کمک می‌کند تا ترک‌های برشی شکل نگیرند یا گسترش پیدا نکنند. همین ویژگی باعث می‌شود ایمنی و دوام سازه حفظ شود و خیالتان از بابت مقاومت سقف راحت‌تر باشد. در واقع، وجود ادکا یعنی یک سد محکم در برابر آسیب‌هایی که ممکن است بعدها هزینه و دردسر زیادی ایجاد کنند.
ویژگی‌های بارز میلگرد ادکا
| ویژگی | توضیحات |
| شکل ظاهری | خمیدگی خاص در یک سر میلگرد که شبیه گردن اردک است |
| محل نصب | دقیقاً در نقطه تماس تیرچه با تیرآهن حمال |
| کاربرد اصلی | تأمین نشیمن برای تیرچه و مهار ترک‌های برشی |
| طول استاندارد | معمولاً ۱۲ متر با خم‌کاری مطابق مقررات ملی ساختمان |
جدول مزایای استفاده از میلگرد ادکا در سازه‌ها
| مزیت | توضیحات |
| تحمل بارهای وارده | انتقال و پخش یکنواخت بار طبقات بالایی در نقاط تکیه‌گاه و جلوگیری از تمرکز نیرو |
| مقاومت در برابر زلزله | جلوگیری از گسیختگی موضعی در محل اتصال تیرچه هنگام وقوع زلزله |
| کاهش ارتعاشات | کاهش خیز و ارتعاش سقف با نصب صحیح و اصولی |
| جلوگیری از ترک | کنترل ترک‌های احتمالی به‌ویژه در محل قرارگیری تیرهای حمال |
نحوه ساخت میلگرد ادکا

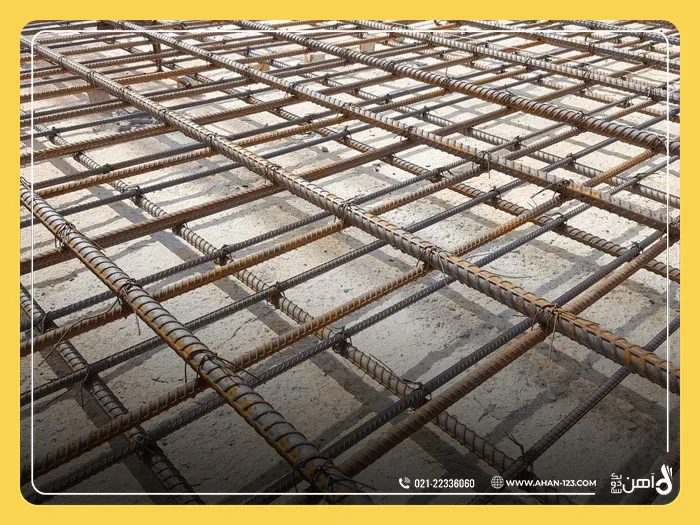

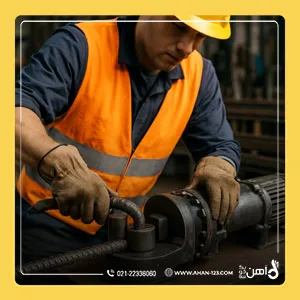

ساخت این میلگرد نیازمند دقت و رعایت استانداردهاست. ابتدا میلگرد با سایز مناسب (میلگرد 10 آجدار A2 سیادن ابهر) انتخاب شده، سپس برش و خم‌کاری طبق نقشه انجام می‌شود. در نهایت، میلگرد در محل موردنظر با سیم آرماتوربندی فیکس شده و در صورت نیاز به بال پایین تیرآهن جوش داده می‌شود. نکته مهم این است که حدود 120 میلی‌متر از میلگرد باید به داخل تکیه‌گاه وارد شود تا عملکرد بهینه داشته باشد.
مثال: در یک پروژه مسکونی در تهران، پیمانکار با استفاده از میلگرد ادکا در سقف تیرچه‌بلوک، توانست از ایجاد ترک های برشی در نقاط تکیه‌گاه جلوگیری کند. این کار نه‌تنها ایمنی سازه را بالا برد، بلکه هزینه‌های تعمیرات آتی را نیز کاهش داد.
میلگرد ممان منفی چیست؟

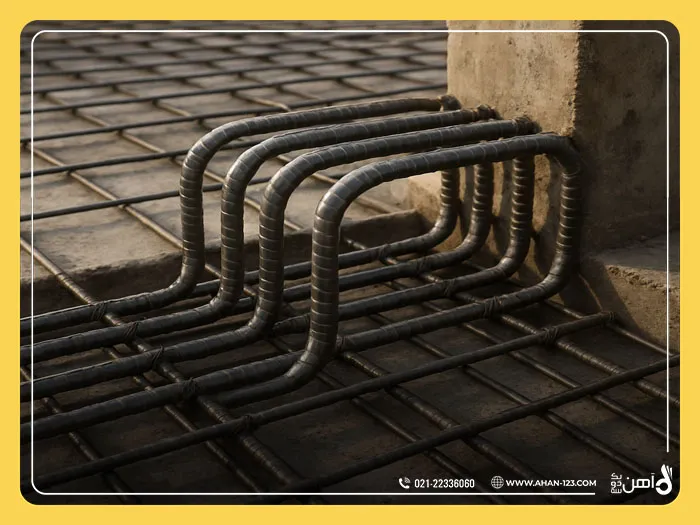

حال که با میلگرد ادکا آشنا شدیم، نوبت به بررسی میلگرد ممان منفی می‌رسد تا تفاوت میلگرد ممان منفی و ادکا را بهتر درک کنیم. میلگرد ممان منفی، که گاهی به آن آرماتور ممان منفی هم گفته می‌شود، یکی دیگر از میلگردهای تقویتی است که در سقف‌های تیرچه‌بلوک به کار میرود. این میلگرد معمولاً در بخش فوقانی دال سقف و نزدیک به تکیه‌گاه‌ها قرار می‌گیرد.
دلیل نام‌گذاری ممان منفی
نام این میلگرد از وظیفه اصلی‌اش گرفته شده است. در سازه‌های بتنی، در نقاط نزدیک به تکیه‌گاه‌ها، لنگر خمشی منفی ایجاد می‌شود که باعث بروز تنش کششی در بالای دال می‌گردد. میلگرد ممان منفی دقیقاً برای مهار این تنش‌ها طراحی شده است.
ویژگی‌های اصلی میلگرد ممان منفی
| ویژگی | توضیحات |
| شکل ظاهری | شبیه به عصا با خمیدگی ۹۰ درجه یا بیشتر در یک سر |
| محل نصب | در بالای دال سقف، نزدیک به تکیه‌گاه‌ها |
| کاربرد اصلی | تحمل نیروهای کششی و کرنشی ناشی از لنگر منفی |
| سایز رایج | معمولاً بین ۸ تا ۱۴ میلی‌متر بسته به نیاز پروژه |
جدول مزایای استفاده از میلگرد ممان منفی
| مزیت | توضیحات |
| تقویت سقف | افزایش مقاومت سقف در برابر نیروهای کششی و لنگرهای معکوس |
| جلوگیری از ترک | کنترل ترک‌های ناشی از لنگر منفی در دال بتنی |
| افزایش ایمنی | تضمین امنیت سازه به‌ویژه در مناطق زلزله‌خیز |
| کاهش انتقال نیرو | جلوگیری از انتقال بیش از حد نیرو به تیرچه‌های مجاور |
نحوه ساخت میلگرد ممان منفی
ساخت این میلگرد نیز مانند ادکا نیازمند دقت است. ابتدا سایز مناسب بر اساس محاسبات سازه انتخاب می‌شود، سپس خم‌کاری با زاویه مشخص انجام می‌گیرد. در نهایت، میلگرد در بالای سقف و با رعایت پوشش بتن نصب می‌شود تا از خوردگی جلوگیری شود.
مثال: بر اساس گزارش‌های انجمن بتن ایران، بیش از 60 درصد از ترک‌های خمشی در سقف‌های تیرچه‌بلوک به دلیل عدم استفاده یا ساخت نادرست میلگرد ممان منفی رخ می‌دهد. این آمار نشان‌دهنده اهمیت بالای این میلگرد در سازه‌هاست.
تفاوت میلگرد ممان منفی و ادکا

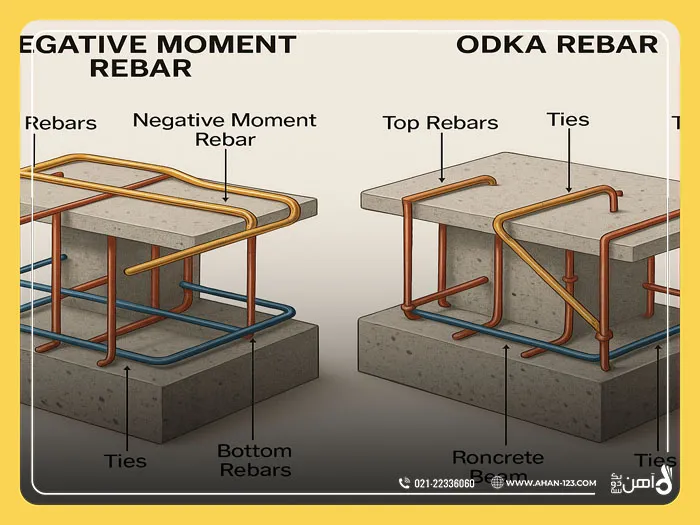

حال که با هر دو نوع میلگرد آشنا شدیم، وقت آن است که به تفاوت میلگرد ممان منفی و ادکا به‌صورت دقیق‌تر بپردازیم. هرچند هر دو میلگرد در تقویت سقف‌های بتنی نقش دارند، اما تفاوت‌های اساسی در کاربرد، شکل ظاهری و محل نصب آن‌ها وجود دارد.
تفاوت در شکل ظاهری
میلگرد ادکا: شبیه به گردن اردک با خمیدگی خاص در یک سر.
میلگرد ممان منفی: شبیه به عصا با خمیدگی 90 درجه یا بیشتر.
تفاوت در محل نصب
میلگرد ادکا: در محل اتصال تیرآهن به تیرچه نصب می‌شود.
میلگرد ممان منفی: در بخش فوقانی دال سقف و نزدیک به تکیه‌گاه‌ها قرار می‌گیرد.
تفاوت در وظیفه و کاربرد
میلگرد ادکا: وظیفه اصلی آن جلوگیری از ترک‌های برشی و تأمین نشیمن برای تیرچه است.
میلگرد ممان منفی: برای مهار لنگر منفی و نیروهای کششی در بالای دال طراحی شده است.
تفاوت در نوع نیروها
میلگرد ادکا: بیشتر با نیروهای برشی و تمرکز تنش در نقاط تکیه‌گاه مقابله می‌کند.
میلگرد ممان منفی: با نیروهای کششی ناشی از لنگر خمشی منفی مبارزه می‌کند.
جدول مقایسه تفاوت میلگرد ممان منفی و ادکا
| میلگرد | ظاهر | محل نصب | وظیفه اصلی | مزایا |
| ادکا (اوتکا) | شبیه گردن اردک | اتصال تیرآهن -تیرچه | جلوگیری از ترک برشی، تأمین نشیمن تیرچه | کاهش خیز، افزایش ایمنی، مهار ارتعاشات |
| ممان منفی | شبیه عصا | بالای دال، نزدیک تکیه‌گاه | مهار لنگر منفی و نیروهای کششی | کنترل ترک خمشی، تقویت سقف، افزایش دوام |
شباهت‌های میلگرد ادکا و ممان منفی
با وجود تفاوت میلگرد ممان منفی و ادکا، این دو میلگرد شباهت‌هایی نیز دارند که شناخت آن‌ها به درک بهتر نقش‌شان کمک می‌کند:
- هر دو برای تقویت سقف و افزایش استحکام سازه در برابر نیروهای مختلف طراحی شده‌اند.
- هر دو میلگرد در مناطق زلزله‌خیز نقش اصلی در ایمنی سازه دارند.
- هر دو از ایجاد ترک‌های احتمالی در سقف جلوگیری می‌کنند.
- هر دو به کاهش بار وارد بر میلگردهای کششی اصلی کمک می‌کنند.
کاربردهای عملی و نکات ساختاری در تفاوت میلگرد ممان منفی و ادکا
در پروژه‌های ساختمانی، انتخاب و ساخت صحیح این میلگردها می‌تواند تأثیر چشمگیری بر کیفیت سازه داشته باشد. بیایید چند نکته عملی را مرور کنیم:
مناطق زلزله‌خیز: در این مناطق، ساخت دقیق هر دو میلگرد مهم است. به‌عنوان مثال، در شهرهایی مثل تهران، استفاده از میلگرد ادکا و ممان منفی طبق نقشه‌های مصوب می‌تواند تا 50 درصد مقاومت سقف را در برابر لرزش افزایش دهد.
انتخاب سایز مناسب: بسته به بارگذاری سقف و ضخامت دال، باید سایز مناسب برای هر میلگرد انتخاب شود. معمولاً مهندسان سازه این محاسبات را انجام می‌دهند.
رعایت استانداردها: برش و خم‌کاری باید تحت نظارت مهندس ناظر و مطابق با مقررات ملی ساختمان انجام شود.
مثال: در یک پروژه تجاری در تبریز، عدم استفاده از میلگرد ممان منفی در بخش‌هایی از سقف باعث ایجاد ترک‌های خمشی شد که هزینه تعمیرات سنگینی به همراه داشت. این تجربه نشان می‌دهد که نادیده گرفتن تفاوت میلگرد ممان منفی و ادکا و کاربرد صحیح آن‌ها می‌تواند عواقب جدی داشته باشد.
نکات طلایی برای ساخت ایمن و استاندارد میلگردها
برای اینکه بهترین نتیجه را از این میلگردها بگیرید، به این نکات توجه کنید:
- همیشه از نقشه‌های اجرایی و محاسبات مهندس سازه پیروی کنید.
- محل نصب هر میلگرد را دقیقاً رعایت کنید؛ اشتباه در جایگذاری می‌تواند تعادل سازه را به هم بزند.
- از پوشش بتن کافی برای جلوگیری از خوردگی میلگردها اطمینان حاصل کنید.
- در پروژه‌های بزرگ، از میلگردهای مکمل مثل کلاف عرضی نیز استفاده کنید.
تفاوت میلگرد ممان منفی و ادکا را چگونه به خاطر بسپاریم؟
برای به خاطر سپردن تفاوت میلگرد ممان منفی و میلگرد ادکا ، باید جایگاه و وظیفه هر کدام را به‌خوبی بشناسیم. میلگرد ادکا در محل اتصال تیرآهن به تیرچه نصب می‌شود و با جلوگیری از ایجاد ترک‌های برشی، نقش کلیدی در ایمنی نقاط حساس سازه دارد.
در مقابل، میلگرد ممان منفی در بخش بالایی دال سقف و نزدیک به تکیه‌گاه‌ها قرار گرفته و با مقاومت در برابر نیروهای کششی و لنگر منفی، استحکام سقف را تضمین می‌کند. ادکا محافظ اتصالات است و ممان منفی حامی اصلی سقف. اجرای صحیح این دو میلگرد، نه تنها ایمنی و دوام سازه‌های بتنی را افزایش می‌دهد، بلکه خیال کارفرما و ساکنان را از استحکام ساختمان راحت می‌کند.
سؤالات متداول
میلگرد ادکا (اوتکا) چیست و کجا استفاده می‌شود؟
میلگرد ادکا با شکل خمیده شبیه گردن اردک، در محل اتصال تیرآهن و تیرچه برای جلوگیری از ترک‌های برشی نصب می‌شود.
وظیفه اصلی میلگرد ممان منفی چیست؟
این میلگرد برای مهار نیروهای کششی و لنگر منفی در بخش فوقانی دال سقف، به‌ویژه نزدیک تکیه‌گاه‌ها، استفاده می‌شود.
آیا می‌توان از میلگرد ادکا به جای ممان منفی استفاده کرد؟
خیر، هر کدام وظیفه و محل نصب متفاوتی دارند و جایگزینی آن‌ها ایمنی سازه را به خطر می‌اندازد.
چرا تفاوت میلگرد ممان منفی و ادکا در مناطق زلزله‌خیز مهم است؟
اجرای صحیح این میلگردها می‌تواند مقاومت سقف در برابر زلزله را تا حد زیادی افزایش دهد و از خسارات جانی و مالی جلوگیری کند.
شباهت اصلی این دو میلگرد چیست؟
هر دو برای تقویت سقف، کاهش ترک و افزایش مقاومت سازه در برابر نیروهایی مثل زلزله طراحی شده‌اند
