جوشکاری ورق گالوانیزه بدون آسیب به لایه روی؛ بهترین الکترود و تکنیک ها
جوشکاری ورق گالوانیزه یکی از چالش‌های مهم در صنعت آهن آلات است که نیازمند دقت، دانش و انتخاب ابزار مناسب است.
ورق گالوانیزه به دلیل پوشش روی (Zinc) که برای محافظت در برابر زنگ‌زدگی و خوردگی روی سطح آن اعمال می‌شود، ویژگی‌های خاصی دارد که جوشکاری آن را حساس‌تر از فولاد معمولی می‌کند.
انتخاب بهترین الکترود جوشکاری ورق گالوانیزه و رعایت تکنیک‌های درست، نقش کلیدی در دستیابی به جوشی با کیفیت، مقاوم و بدون آسیب به پوشش محافظ روی دارد.

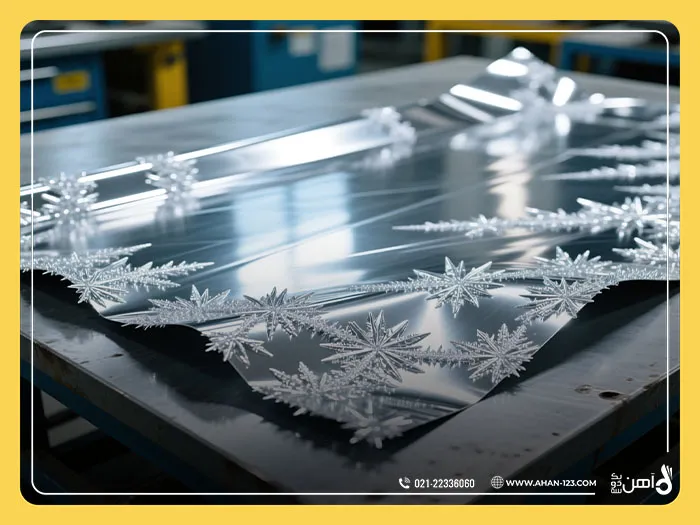

معرفی ورق گالوانیزه و اهمیت آن
ورق گالوانیزه نوعی ورق فولادی است که با لایه‌ای از فلز روی (Zinc) پوشش داده شده تا مقاومت آن در برابر زنگ‌زدگی و خوردگی افزایش یابد.
این پوشش معمولاً از طریق فرآیند غوطه‌وری داغ یا گاهی روش‌های الکتروگالوانیزه اعمال می‌شود. در روش غوطه وری داغ، ورق آهن پس از طی مراحلی شامل چربی‌زدایی، زنگ‌زدایی، شستشو، خشک کردن و در نهایت غوطه‌وری در روی مذاب، به ورقی با مقاومت بالا در برابر خوردگی تبدیل می‌شود.
این پوشش روی، ورق را در برابر عوامل محیطی مانند رطوبت، مواد شیمیایی و شرایط جوی محافظت می‌کند و طول عمر آن را به طور قابل‌توجهی افزایش می‌دهد.
به همین دلیل، ورق گالوانیزه در صنایع مختلفی مانند ساخت‌وساز، خودروسازی، تولید تجهیزات کشاورزی و لوله‌کشی کاربرد گسترده‌ای دارد.
با این حال، جوشکاری این ورق‌ها مانند ورق گالوانیزه 0.8 کاشان به دلیل وجود لایه روی، چالش‌هایی را به همراه دارد که در ادامه بررسی می‌کنیم.
چالش‌های جوشکاری ورق گالوانیزه
جوشکاری ورق گالوانیزه به دلیل ویژگی‌های خاص پوشش روی، با مشکلات متعددی همراه است. این چالش‌ها عبارتند از:
بخار سمی روی
هنگام جوشکاری، گرمای قوس باعث تبخیر فلز روی می‌شود که می‌تواند بخارهای سمی تولید کند. استنشاق این بخارها منجر به بیماری تب بخار فلزی می‌شود که علائمی مانند سردرد، تب، لرز و ضعف عمومی دارد.
ترک‌خوردگی روی
روی مذاب می‌تواند به داخل جوش یا منطقه متأثر از حرارت (HAZ) نفوذ کرده و باعث ایجاد ترک‌های ریز شود که استحکام جوش را کاهش می‌دهد.
تخلخل
وجود پوشش روی می‌تواند منجر به حفره‌های گازی در جوش شود که کیفیت و استحکام اتصال را تحت تأثیر قرار می‌دهد.
پاشش زیاد
جوشکاری بدون حذف پوشش روی در محل جوش، باعث پاشش بیش از حد مواد مذاب و کاهش کیفیت ظاهری جوش می‌شود.
عدم همجوشی
پوشش روی می‌تواند مانع از اتصال کامل فلز پایه و فلز جوش شود.
💡 راهکار: برای کاهش این مشکلات، توصیه می‌شود پوشش روی را در ناحیه جوش (حدود ۶ میلی‌متر در هر طرف خط جوش) با استفاده از ابزارهایی مانند سنگ‌زنی یا برس سیمی حذف کنید.
همچنین، استفاده از تهویه مناسب و ماسک تنفسی برای جلوگیری از استنشاق بخارهای سمی ضروری است.
شناخت الکترود جوشکاری
الکترود جوشکاری یک مفتول فلزی با پوشش فلاکس (Flux) است که در فرآیند جوشکاری قوس الکتریکی (SMAW) برای ایجاد قوس و پر کردن اتصال استفاده می‌شود. پوشش فلاکس وظایف متعددی دارد، از جمله:
ایجاد گاز محافظ: فلاکس با سوختن، گازی تولید می‌کند که از جوش در برابر اکسیژن و نیتروژن هوا محافظت می‌کند.
تشکیل سرباره: سرباره، لایه‌ای محافظ روی جوش ایجاد می‌کند که از اکسیداسیون جلوگیری کرده و خنک‌کاری جوش را کنترل می‌کند.
پایداری قوس: پوشش فلاکس به ایجاد قوس پایدار و یکنواخت کمک می‌کند.
انواع پوشش فلاکس
سلولزی: تولید گاز محافظ زیاد، مناسب برای نفوذ عمیق.
روتیلی: قوس نرم و پایدار، مناسب برای جوشکاری ورق‌های نازک.
پودری آهنی: افزایش سرعت جوشکاری و تولید سرباره ضخیم.
قلیایی: مناسب برای جوش‌های با استحکام بالا، اما حساس به رطوبت.
انتخاب نوع پوشش فلاکس و جنس الکترود به عواملی مانند ضخامت ورق، نوع جریان (AC/DC) و کاربرد پروژه بستگی دارد.
بهترین الکترودهای جوشکاری ورق گالوانیزه
برای جوشکاری ورق گالوانیزه، معمولاً از الکترودهای فولاد نرم استاندارد استفاده می‌شود، اما برخی انواع به دلیل ویژگی‌های خاص خود، عملکرد بهتری دارند.
در ادامه، بهترین الکترود برای جوشکاری ورق گالوانیزه معرفی شده است.
الکترود E6011 – بهترین انتخاب همه‌کاره
الکترود E6011 یکی از محبوب‌ترین انتخاب‌ها برای جوشکاری ورق گالوانیزه است. این الکترود با پوشش سلولزی و قابلیت استفاده بر روی جریان AC و DC+، قوسی تهاجمی ایجاد می‌کند که به راحتی لایه روی را می‌سوزاند. این ویژگی باعث می‌شود حتی در محیط‌های باز و بادخیز نیز کارایی بالایی داشته باشد.
| ویژگی | توضیحات |
| نوع پوشش | سلولزی |
| جریان قابل استفاده | AC و DC+ |
| مزایا | قوس تهاجمی با نفوذ بالا، مقاومت در برابر باد، همه‌کاره و مناسب برای پروژه‌های متنوع |
| محدودیت‌ها | پاشش نسبتاً بیشتر نسبت به الکترودهای مشابه |
| کاربرد | جوشکاری ورق‌های متوسط تا ضخیم، سازه‌های فلزی، لوله های گالوانیزه |
الکترود E6010 – مناسب برای کارهای سنگین
این الکترود، نسخه قدرتمندتر E6011 محسوب می‌شود که صرفاً با جریان DC+ کار می‌کند. به دلیل نفوذ بسیار بالا، انتخابی ایده‌آل برای پروژه‌های صنعتی، لوله‌کشی سنگین و مخازن تحت فشار است. البته به دستگاه جوش با توان بالا نیاز دارد.
| ویژگی | توضیحات |
| نوع پوشش | سلولزی |
| جریان قابل استفاده | فقط DC+ |
| مزایا | نفوذ عمیق، مناسب برای اتصالات قوی، ایده‌آل پروژه‌های صنعتی |
| محدودیت‌ها | نیازمند دستگاه قوی و ناسازگار با جریان AC |
| کاربرد | جوشکاری سازه‌های ضخیم، مخازن و لوله‌های صنعتی |
الکترود E7014 – سرعت بالا و کیفیت خوب
E7014 با پوشش پودری آهنی، جوشکاری سریع و تمیزی ایجاد می‌کند. قوس پایدار، کنترل سرباره و جلوگیری از پاشش، آن را مناسب برای پروژه‌های حجیم و سازه‌های فلزی با ضخامت متوسط به بالا کرده است.
| ویژگی | توضیحات |
| نوع پوشش | پودری آهنی |
| جریان قابل استفاده | AC و DC |
| مزایا | سرعت بالا، قوس پایدار، کاهش پاشش، جوش تمیز |
| محدودیت‌ها | مناسب‌تر برای ضخامت‌های متوسط به بالا |
| کاربرد | سازه‌های فلزی، پروژه‌های صنعتی بزرگ |
الکترود E6013 – بهترین برای ورق‌های نازک
اگر با ورق‌های نازک (کمتر از ۲ میلی‌متر) کار می‌کنید، الکترود E6013 بهترین گزینه است. این الکترود با پوشش روتیلی، قوس نرم و کنترل‌پذیر ایجاد می‌کند که خطر سوختن ورق را به حداقل می‌رساند و ظاهر جوش را زیبا می‌کند.
| ویژگی | توضیحات |
| نوع پوشش | روتیلی |
| جریان قابل استفاده | AC و DC |
| مزایا | قوس نرم، کنترل بالا، کاهش خطر سوختگی، جوش تمیز |
| محدودیت‌ها | شکنندگی در دماهای بسیار پایین |
| کاربرد | صنایع سبک، تزیینات فلزی، ورق‌های نازک گالوانیزه |
جدول مقایسه الکترودهای برتر جوشکاری ورق گالوانیزه
| نوع الکترود | نوع پوشش | جریان قابل استفاده | مزایا | محدودیت‌ها |
| E6011 | سلولزی | AC/DC+ | نفوذ بالا، قوس مقاوم در باد، همه‌کاره | کمی پاشش بیشتر |
| E6010 | سلولزی | فقط DC+ | نفوذ فوق‌العاده، مناسب کارهای سنگین | نیاز به دستگاه قوی |
| E7014 | پودری آهنی | AC/DC | سرعت جوش بالا، سرباره پوشاننده روی | مناسب ضخامت متوسط به بالا |
| E6013 | روتیلی | AC/DC | بهترین برای ورق نازک، قوس نرم | شکننده در سرماهای شدید |
تکنیک‌های جوشکاری مقاوم و بدون ترک
برای دستیابی به جوشی با کیفیت و بدون آسیب به پوشش روی، رعایت تکنیک‌های زیر ضروری است.
شلاق و مکث
- حرکت قوس به سمت جلو روی پوشش روی برای تبخیر آن.
- بازگشت به عقب برای پر کردن حوضچه جوش.
- کاهش احتمال ایجاد تخلخل و ترک‌خوردگی.

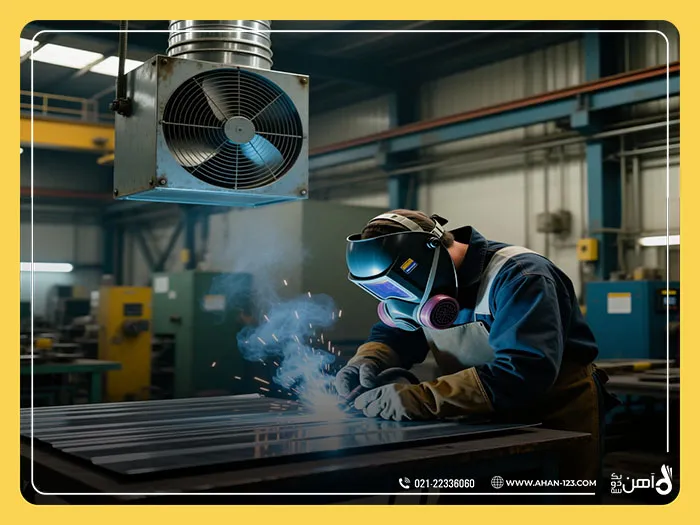

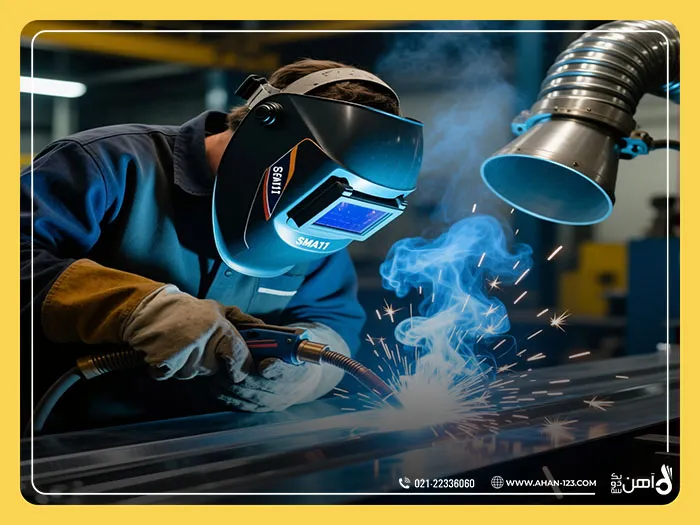

تهویه قوی محیط کار
- استفاده از سیستم تهویه صنعتی یا کار در فضای باز.
- به کارگیری ماسک تنفسی با فیلتر مناسب برای محافظت در برابر بخارات روی.
حذف پوشش روی قبل از جوشکاری
- پاک کردن پوشش روی تا حدود ۶ میلی‌متر از هر طرف محل جوش.
- استفاده از سنگ‌زنی یا برس سیمی جهت آماده‌سازی سطح.
بازسازی پوشش روی پس از جوش
- استفاده از اسپری روی یا رنگ‌های غنی از روی
- افزایش مقاومت در برابر خوردگی و حفظ طول عمر قطعه.
کنترل دمای جوشکاری
- انتخاب جریان و ولتاژ مناسب برای جلوگیری از سوختن ورق.
- کاهش حرارت اضافی جهت پیشگیری از تغییر شکل یا خرابی لایه پوشش.
جدول انتخاب الکترود بر اساس ضخامت و کاربرد
|
اشتباهات رایج در جوشکاری ورق گالوانیزه
جوشکاری ورق گالوانیزه اگر با دقت انجام نشود، می‌تواند منجر به مشکلات جدی شود. برخی از اشتباهات رایج عبارتند از:
جوشکاری بدون حذف پوشش روی
این کار باعث تخلخل، پاشش زیاد و کاهش استحکام جوش می‌شود.
استفاده از الکترودهای نامناسب
الکترود E7018 بخاطر محتوای سیلیکون بالا می‌توانند باعث ترک‌خوردگی روی شوند.
استفاده از الکترودهای ضدزنگ
این الکترودها باعث خوردگی گالوانیکی بین فلز جوش و ورق گالوانیزه می‌شوند که به کاهش عمر اتصال منجر می‌شود.
عدم بازسازی پوشش روی پس از جوش
بدون بازسازی پوشش، محل جوش در برابر زنگ‌زدگی آسیب‌پذیر خواهد بود.
عدم استفاده از تهویه مناسب
این موضوع خطر مسمومیت با بخار روی را افزایش می‌دهد.
نتیجه‌گیری
جوشکاری ورق گالوانیزه نیازمند دقت و انتخاب ابزار و تکنیک مناسب است تا هم کیفیت جوش تضمین شود و هم پوشش محافظ روی آسیب نبیند.
الکترود E6011 به دلیل نفوذ بالا و سازگاری با جریان AC و DC، بهترین انتخاب همه‌کاره برای جوشکاری ورق گالوانیزه است.
برای پروژه‌های سنگین، E6010، برای جوشکاری سریع و با کیفیت، E7014 و برای ورق‌های نازک، E6013 توصیه می‌شود.
مهم‌ترین نکته، حذف پوشش روی در محل جوش و بازسازی آن پس از اتمام کار است تا مقاومت در برابر خوردگی حفظ شود.
با رعایت تکنیک‌های درست و انتخاب الکترود مناسب، می‌توانید جوشی با کیفیت، مقاوم و بدون نقص ایجاد کنید که هم از نظر استحکام و هم از نظر ظاهری استانداردهای بالایی داشته باشد.
سوالات متداول درباره جوشکاری ورق گالوانیزه
آیا می‌توان بدون برداشتن پوشش روی جوشکاری کرد؟
خیر، جوشکاری بدون حذف پوشش روی خطر مسمومیت فلزی و کاهش کیفیت جوش را افزایش می‌دهد. حذف پوشش روی در محل جوش و استفاده از تهویه مناسب ضروری است.
بهترین الکترود برای جوشکاری ورق گالوانیزه نازک چیست؟
الکترود E6013 به دلیل قوس نرم و کنترل‌پذیر، بهترین گزینه برای ورق‌های نازک (کمتر از ۲ میلی‌متر) است.
آیا می‌توان از جوش CO2 یا MIG برای ورق گالوانیزه استفاده کرد؟
بله، جوشکاری MIG با استفاده از سیم جوش کم‌سیلیکون و گاز محافظ مناسب مانند آرگون یا مخلوط آرگون/CO2 امکان‌پذیر است، اما نیاز به تنظیمات دقیق دستگاه دارد.
خطرات تنفس دود ورق گالوانیزه چیست؟
استنشاق بخارهای روی می‌تواند باعث تب بخار فلزی شود که علائمی مانند سردرد، تب، لرز و ضعف عمومی دارد. استفاده از تهویه قوی و ماسک تنفسی ضروری است.
چرا الکترود E6011 بیشتر توصیه می‌شود؟
این الکترود به دلیل سازگاری با جریان AC و DC، نفوذ بالا و مقاومت در برابر باد، گزینه‌ای همه‌کاره برای جوشکاری ورق گالوانیزه است.
چگونه پوشش روی را پس از جوشکاری بازسازی کنیم؟
استفاده از اسپری روی یا رنگ غنی از روی برای پوشش مجدد محل جوش توصیه می‌شود تا مقاومت در برابر خوردگی حفظ شود.
آیا جوشکاری ورق گالوانیزه در دماهای پایین امکان‌پذیر است؟
بله، اما الکترودهای روتیلی مانند E6013 در دماهای بسیار پایین شکننده می‌شوند. در این شرایط، الکترودهای سلولزی مانند E6011 یا E6010 مناسب‌تر هستند.
