ساخت خرپا با پروفیل بهتر است یا لوله؟ صفرتاصد آموزش و جزئیات همه روش ها
من به عنوان شخصی که سالها در بازار آهن آلات کار میکنم، همیشه با این چالش از سمت مشتری‌ها و سازنده ها روبرو هستم که ساخت خرپا با پروفیل بهترین روش ساخت است؟ یا میتوان از لوله و قوطی و نبشی و ناودانی هم استفاده کنیم؟ و اصلاً کدوم یکی بهتر، محکم تر و با قیت مناسب تر درمیاد؟ به همین دلیل امروز میخواهم خیلی واضح و دقیق جواب را بهتون بدم و همه روش ها را هم باهم بررسی کنیم.
آیا ساخت خرپا با پروفیل واقعاً به صرفه است؟
وقتی صحبت از سازه سبک و مقاوم میشه، اسم خرپای فولادی با پروفیل همیشه وسطه. خیلی‌ها می‌پرسن چرا این‌قدر مهندسا و سازندگان رویش تأکید دارن؟ جواب واضحه! خرپا یه ترکیب فوق العاده از قدرت مهندسی، صرفه اقتصادی و سرعت اجراست که به سختی میشه جایگزینش کرد.
خرپا با پروفیل از نظر مهندسی و سازه ای یکی از هوشمندانه ترین انتخاب ها برای ساخت سازه های سبک و مقاوم است. طراحی مثلثی آن باعث میشود سازه پایداری بالایی داشته باشد و در برابر تغییر شکل یا خمش به‌راحتی مقاومت کند.
نسبت مقاومت به وزن در خرپای فولادی به قدری بالاست که با مقدار کمی فولاد میتوان سازه هایی بزرگ و بدون ستون ایجاد کرد.
همین ویژگی باعث کاهش بار مرده روی ستون ها و فونداسیون و در نهایت صرفه جویی چشمگیر در هزینه مصالح میشود.
از نظر عملکرد سازه ای نیز خرپا قدرت تحمل بارهای سنگین را دارد و در دهانه های بزرگ صنعتی، جایگزینی بسیار به‌صرفه‌تر از تیرآهن‌های سنگین محسوب میشود.
از دید اقتصادی و اجرایی، خرپا با پروفیل یعنی ساختی سبک‌تر، سریع‌تر و مقرون‌به‌صرفه‌تر.
چون طراحی آن دقیق و بهینه است، هر عضو فقط به اندازه نیازش فولاد مصرف می‌کند و همین موضوع وزن و هزینه کل اسکلت را پایین می‌آورد.
از طرفی، سبک بودن سازه موجب کاهش هزینه فونداسیون، ستون‌ها و حتی حمل ونقل میشود.
انعطاف بالای خرپا در طراحی، امکان عبور آسان تأسیسات از فضای داخلی آن و اجرای پیش‌ساخته در کارگاه ها باعث شده نصب این سازه ها با سرعت بالا و خطای بسیار کم انجام شود؛ دقیقاً همان چیزی که هر کارفرما برای پروژه ای با بودجه محدود و استاندارد از سازه فولادی انتظار دارد.
مقایسه ساخت خرپا با پروفیل و تیرآهن
| ویژگی | خرپا با پروفیل | تیرآهن یکپارچه (تیر ورق) | سازه بتنی |
| پوشش دهانه های بزرگ | عالی، سبک و بهینه | بسیار سنگین و گران | نیاز به آرماتوربندی سنگین و بتن ریزی حجیم، وزن فوق العاده بالا |
| وزن سازه | سبک | بسیار سنگین | فوق العاده سنگین |
| هزینه مصالح | بهینه و خوش قیمت | بسیار بالا | بالا (وابسته به قیمت فولاد و بتن) |
| سرعت اجرا | بالا (مخصوصا با پیش‌ساختگی) | متوسط | پایین (نیاز به قالب بندی و زمان گیرش بتن) |
| فضای عبور تاسیسات | عالی و بدون مانع | دشوار (نیاز به ایجاد سوراخ در جان تیر که آن را تضعیف می‌کند) | دشوار، معمولاً از زیر تیر عبور داده میشود |
انتخاب پروفیل مناسب برای ساخت خرپا
اولین و یکی از مهم ترین قدم‌ها در ساخت خرپا با پروفیل، انتخاب نوع مقطع آهن است. این انتخاب به عواملی مانند میزان بار وارده، طول دهانه، نوع اتصال، هزینه و دسترسی به پروفیل در بازار بستگی دارد. هر پروفیل ویژگی های خاص خود را دارد.
قوطی پروفیل یا همون پروفیل مربعی و مستطیلی
قوطی پروفیل یا همون پروفیل مربعی و مستطیلی یه گزینه خیلی کاربردی برای ساخت خرپاست، مخصوصاً برای قسمت‌هایی که فشار زیادی روشونه. چون شکل بسته و محکم داره، خیلی خوب جلوی کمانش و فشار زیاد رو می‌گیره و مقاومت بالایی داره. ظاهرش هم تمیز و مدرن دیده میشه و حسابی برای سازه های اکسپوز یا نمایان جذابه.
از همه بهتر، نصب و اتصالش راحت و سریع انجام میشه، چون سطح صاف و منظم داره. به خاطر همین ویژگی ها، قوطی پروفیل رو معمولاً برای یال‌های اصلی خرپا و سازه های متوسط تا سنگین استفاده می‌کنن تا کار هم مقاوم‌تر باشه و هم قیمت مناسبی داشته باشد.
پروفیل نبشی
پروفیل نبشی از اون مقاطع کلاسیک و پرکاربردیه که هنوز هم تو ساخت خرپاهای سبک و متوسط حسابی محبوبه. چون هم راحت پیدا میشه، هم قیمتش نسبت به مقاومتش خیلی به‌صرفه‌ست. اتصال نبشی به ورق‌های اتصال یا همون گاست پلیت سریع و ساده انجام میشه و برای اعضای میانی خرپا مثل قطری ها و قائم ها گزینه ای عالیه.
معمولاً برای افزایش مقاومت، از نبشی دوبل استفاده میشه که دو نبشی در دو طرف ورق اتصال قرار می‌گیره و استانداردترین روش اجرای اعضای فشاری و کششی خرپا به حساب میاد؛ انتخابی مقاوم، قیمت منسب و کاملاً مهندسی برای ساخت خرپاهای فولادی.
پروفیل ناودانی
پروفیل ناودانی یکی از گزینه های پرطرفدار در ساخت خرپاهای فولادی متوسط تا سنگین است؛ چون از نظر مقاومت، بین نبشی و قوطی قرار می‌گیرد و تعادل خوبی بین استحکام و وزن ایجاد می‌کند. این پروفیل علاوه بر مقاومت مناسب در برابر فشار و خمش، برای اتصال به ورق‌ها هم کار راحت و سریعی دارد.
از نظر اجرای مهندسی، بهترین روش استفاده از ناودانی، به صورت دوبل (پشت به پشت) است تا مقطعی شبیه حرف I ساخته شود؛ این ترکیب، باعث افزایش قدرت یال های اصلی خرپا (بالایی و پایینی) شده و سازه را در برابر بارهای سنگین بسیار پایدار و قابل اعتماد می‌کند.
پروفیل لوله ای
پروفیل لوله ای یکی از حرفه ای ترین گزینه ها برای ساخت خرپاهای فولادی و سازه های فضاکار محسوب میشه. شکل کاملاً دایره ای و متقارنش باعث میشه لوله در همه جهت‌ها یکسان مقاومت کنه و در برابر نیروهای فشاری و کمانش عملکردی فوق‌العاده داشته باشه.
علاوه بر استحکام بالا، خاصیت آیرودینامیکی عالی این پروفیل باعث میشه در برابر جریان باد مقاومت خیلی خوبی نشون بده و برای ساخت دکل های مخابراتی و خرپاهای خاص معماری گزینه ای بی نظیر باشه. ظاهر زیبا، سبک بودن و یکپارچگی سطح لوله هم باعث شده تو پروژه هایی که هم زیبایی و هم دوام اهمیت دارد.

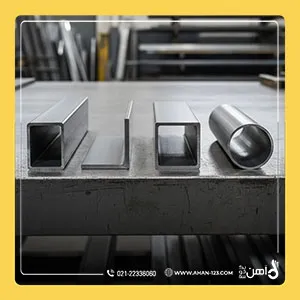

مقایسه انواع شکل های پروفیل برای ساخت خرپا
| نوع پروفیل | دلیل استفاده | چالش در ساخت | کاربرد رایج در خرپا |
| قوطی | مقاومت فشاری عالی، ظاهر تمیز و زیبا برای سازه های اکسپوز | نیاز به دقت بالا در برش و جوشکاری (برش دهانه‌ماهی) | یال‌های اصلی و اعضای فشاری بلند |
| نبشی | اقتصادی، در دسترس، اتصال راحت به ورق‌های گاست | احتمال خروج از مرکزیت در حالت تک‌نبشی | اعضای میانی خرپا (قطری و قائم) |
| ناودانی | استحکام مناسب، اتصال ساده‌تر نسبت به قوطی | عدم تعادل در حالت تک، نیاز به اجرای دوبل | یال‌های فوقانی و تحتانی (ناودانی دوبل پشت‌به‌پشت) |
| لوله | بیشترین مقاومت فشاری، ظاهری زیبا و آیرودینامیک در برابر باد | برشکاری و جوشکاری تخصصی و دشوار | سازه های فضاکار، دکل‌های مخابراتی و خرپاهای خاص معماری |
مرحله به مرحله چگونگی ساخت خرپا با پروفیل
ساخت خرپا با پروفیل فولادی یه کار کاملاً مهندسی و مرحله به مرحله ست که از طراحی تا رنگ‌آمیزی نهایی ادامه پیدا می‌کنه.
طراحی ساخت خرپا با پروفیل
در مرحله اول، طراحی مهندسی انجام میشه؛ مهندس سازه با در نظر گرفتن بارهای مرده و زنده، نیروهای باد و زلزله، دهانه سازه و نوع کاربرد، مدل کامپیوتری خرپا رو می‌سازه.
در این مرحله نوع هر پروفیل (قوطی، نبشی، ناودانی یا لوله ای)، ابعاد دقیق، زوایای برش و جزئیات اتصالات مثل نوع جوش یا اندازه پیچ ها تعیین می‌شن تا هیچ اشتباهی در ساخت پیش نیاد.
برای مثال، در محاسبات ممکن است مشخص شود که برای تحمل بارهای کششی به میلگرد 14 آجدار A3 ذوب آهن و برای افزایش مقاومت در برخی اتصالات بتنی به میلگرد 14 آجدار A3 ابهر نیاز است.

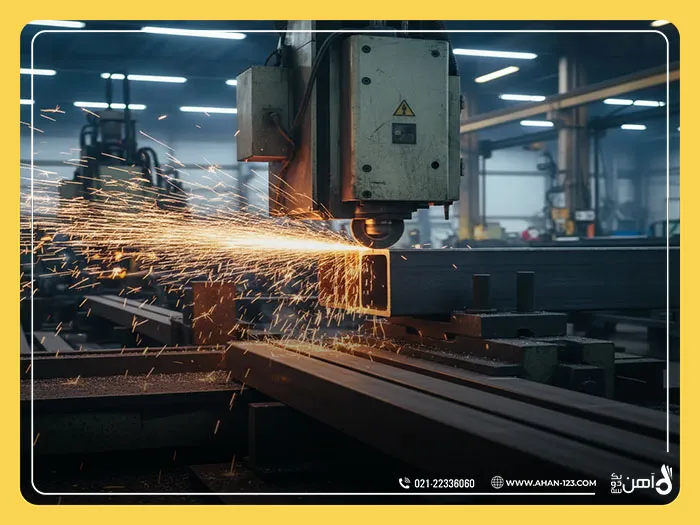

برش پروفیل انتخاب شده
بعد از طراحی، برش پروفیل ها طبق نقشه های کارگاهی شروع میشه؛ از برش های ساده با اره های دیسکی برای نبشی و ناودانی گرفته تا برش‌های خاص و دقیق مثل «دهانه ماهی» برای قوطی‌ها و لوله ها که معمولاً با دستگاه CNC یا فرزکاری حرفه ای انجام می‌شن.

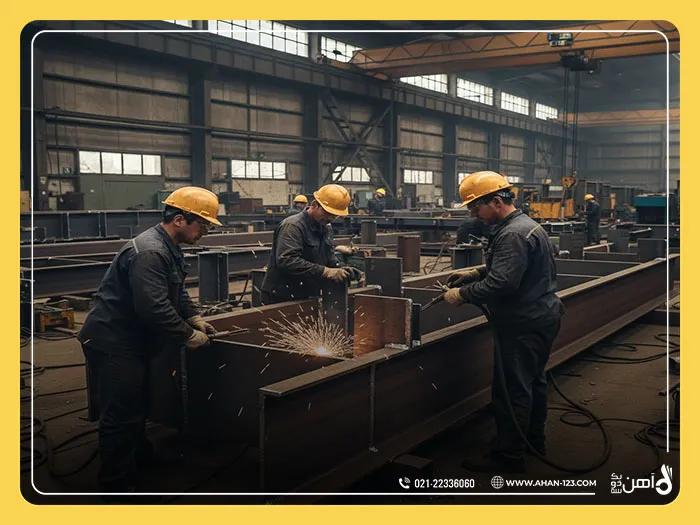

مونتاژ پروفیل و قطعات
در ادامه، نوبت به مونتاژ و اتصال قطعات می‌رسه. اتصالات با ورق های اتصال فولادی معمول ترین روشه، اما برای پروژه های خاص از جوش مستقیم یا اتصالات پیچی هم استفاده میشه تا خرپا هم زیبا باشه، هم مقاوم.
بررسی کیفیت و تمیزی کار ساخت خرپا با پروفیل
بعد از مونتاژ، کنترل کیفیت انجام میشه؛ جوش‌ها با تست‌های دقیق چشمی یا غیرمخرب (UT) بررسی می‌شن تا از نبود ترک، حفره یا ضعف مطمئن بشن.
رنگ آمیزی خرپا ساخته شده
بعدش نوبت به مرحله رنگ‌آمیزی و پوشش محافظه؛ سطح خرپا با سندبلاست تمیز میشه، آستر ضدزنگ اجرا میشه و در نهایت لایه های رنگ میانی و رویه روی کل سازه پاشیده می‌شن تا از زنگ زدگی محافظت بشه و ظاهر کار تمیز و حرفه ای ببینه.
تعیین کاربرد خرپا شاخته شده از پروفیل

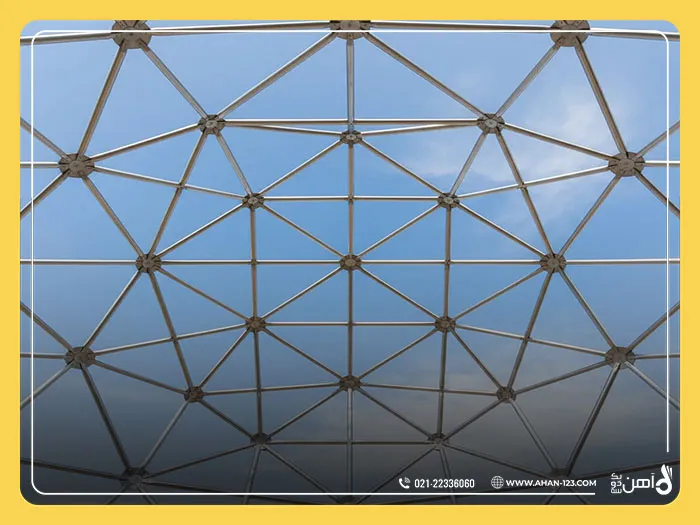

در پایان، خرپاها بر اساس طرح پروژه در سه مدل تک شیب، دوشیب یا فضاکار ساخته می‌شن. مدل تک شیب برای سقف های کوچک و یک‌طرفه مناسبه، دوشیب رایج‌ترین نوع برای سوله هاست و مدل فضاکار مخصوص سازه های بزرگ با طرح‌های خاص مثل گنبدها و سازه های معماری خلاقانه ست.
نتیجه ی همه این مراحل، یه خرپای فولادی مستحکم، سبک و دقیقاً مطابق استانداردهای مهندسیه که هم از نظر مالی و هم اجرایی انتخابی هوشمندانه برای هر پروژه می باشد.
جدول مقاطع پیشنهادی برای ساخت خرپا با پروفیل
| دهانه خرپا | کاربرد معمول | پروفیل پیشنهادی برای یال‌ها | پروفیل پیشنهادی برای اعضای میانی |
| ۶ تا ۱۲ متر | سقف پارکینگ، کارگاه کوچک | قوطی 80×80 یا 100×100 | نبشی دوبل 5 یا 6 |
| ۱۲ تا ۲۰ متر | سوله صنعتی، سالن ورزشی | ناودانی دوبل 14 یا 16 | نبشی دوبل 7 یا 8 |
| ۲۰ تا ۳۰ متر | انبار بزرگ، نمایشگاه | ناودانی دوبل 18 یا 20 / قوطی دوبل | نبشی دوبل 10 |

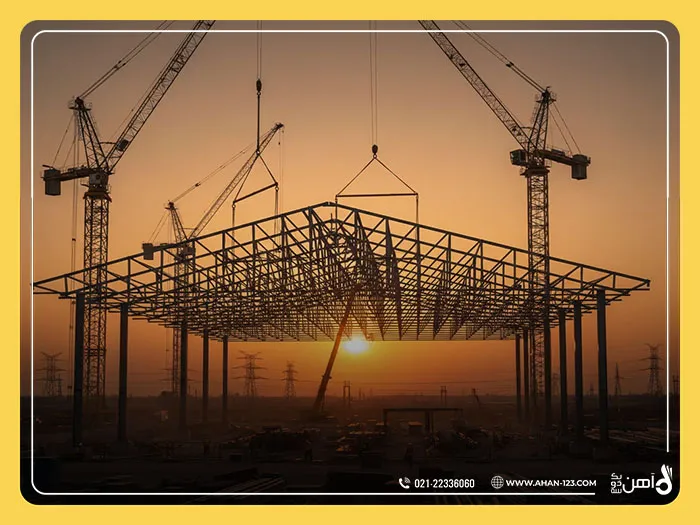

چه زمانی ساخت خرپا با پروفیل بهترین انتخاب است؟
اگه پروژه شما قراره یه سقف یا سازه با دهانه متوسط تا بزرگ بسازی (مثلاً بین ۸ تا ۶۰ متر)، ساخت خرپا با پروفیل ساختمانی فولادی بهترین انتخابه. این روش هم سبک‌تره، هم هزینه ها رو پایین میاره و هم خیلی سریع اجرا میشود.
واسه همین تو بیشتر سوله ها، نمایشگاه ها یا سالن‌های ورزشی از خرپا استفاده می‌کنن چون هم مقاومه، هم ظاهر تمیزی داره. اگه دنبال خرید یا انتخاب پروفیل مناسب برای خرپا هستی، تو آهن123 می‌تونی قوطی، نبشی، ناودانی و بقیه مقاطع فولادی رو با کیفیت بالا و قیمت روز پیدا کنید.
