تفاوت تیرآهن جرثقیل سقفی با تیرآهن های معمولی + جدول مقایسه
آهن همیشه به عنوان نماد استحکام و قدرت در سازه های صنعتی شناخته می شود و تیرآهن جرثقیل سقفی نیز نمونه ای بارز از کاربرد این فلز قدرتمند است.
این بخش مهم از سازه جرثقیل که به آن Overhead Crane Girder نیز می گویند، برای تحمل بارهای سنگین، شوک های ناگهانی و فشارهای دینامیکی طراحی شده و نقش اصلی را در انتقال ایمن بارها ایفا می کند.
هرچه کیفیت و نوع آهن به کار رفته در ساخت این تیرآهن بالاتر باشد، عمر مفید و راندمان سیستم نیز بیشتر خواهد بود.
در پروژه هایی نظیر ساخت و ساز سنگین، خطوط تولید صنعتی، صنایع فولاد و اسکله های بارگیری، انتخاب درست تیرآهن جرثقیل سقفی تفاوتی مهمی ایجاد می کند. شناخت ویژگی های آهن ساختمانی استاندارد، ظرفیت باربری، نوع مقطع و شیوه نصب، به صاحبان صنایع کمک می کند بهترین ترکیب از استحکام، دوام و خوش قیمت بودن را به دست آورند.
تیرآهن جرثقیل سقفی چیست؟

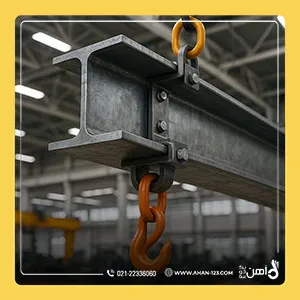

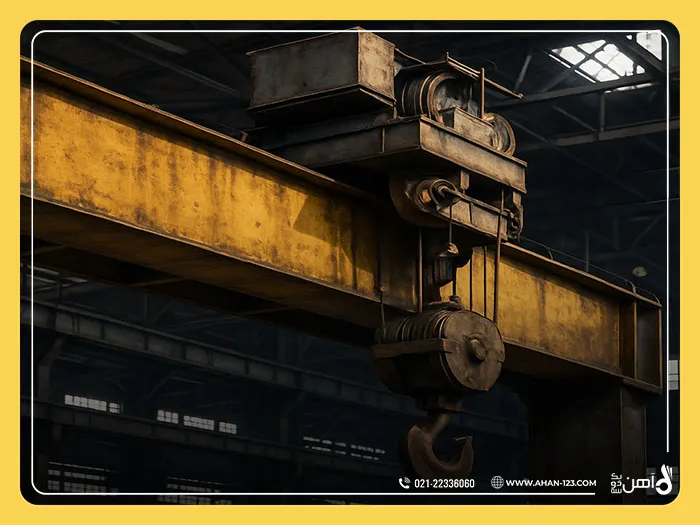

تیرآهن جرثقیل سقفی، پروفیل فولادی تخصصی است که با دقت مهندسی‌شده تا بارهای عظیم و نیروهای دینامیکی ناشی از حرکت جرثقیل های سقفی را تحمل کند.
این تیرآهن ها به عنوان شاه‌تیر اصلی سازه عمل کرده و مسیر قابل اعتمادی برای حرکت ترولی یا مکانیزم بالابر فراهم می‌آورند. طراحی این تیرآهن ها به گونه ای است که در برابر نیروهای خمشی، برشی، و تنش‌های ناشی از وزن بار، وزن جرثقیل، و شتاب و ترمز آن مقاومت بالایی از خود نشان می دهند.
جدول کاربردهای تیرآهن جرثقیل سقفی
| صنعت | کاربرد |
| انبارها و مراکز لجستیک | جابجایی پالت‌ها، کانتینرها، و مواد اولیه سنگین در مقیاس وسیع. |

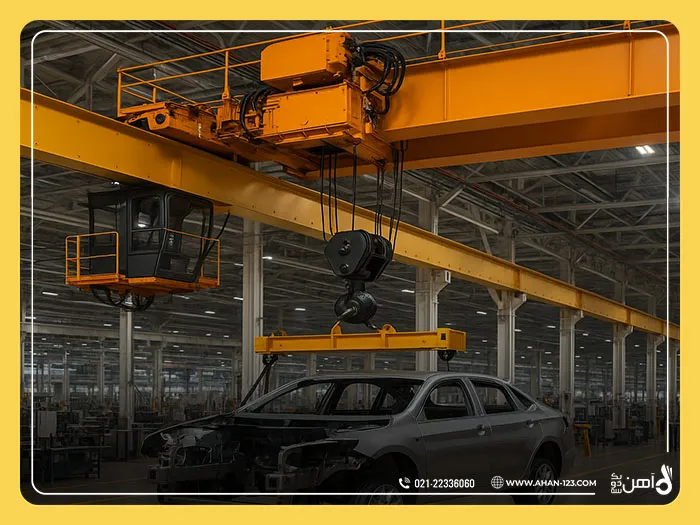

| خطوط تولید و مونتاژ | جابجایی قطعات سنگین در صنایع خودروسازی، هوافضا، و الکترونیک. |
| صنایع فولاد و فلزات سنگین | حمل شمش، ورق های فولادی، و محصولات نهایی در کارخانجات ذوب و نورد. |
| کشتی‌سازی و تعمیرات دریایی | بلند کردن قطعات عظیم بدنه کشتی، موتورها، و تجهیزات سنگین در اسکله ها. |
| صنایع خودروسازی | جابجایی قطعات خودرو، کامیون، و تجهیزات سنگین ریلی و جاده ای. |
| پالایشگاه ها و نیروگاه ها | نصب و نگهداری تجهیزات سنگین مانند بویلرها، توربین‌ها، و مبدل‌های حرارتی. |
| کارگاه های ماشین‌آلات سنگین | جابجایی قطعات ماشین‌آلات و محصولات نهایی در کارگاه های تولیدی. |
تفاوت تیرآهن جرثقیل سقفی با تیرآهن های معمولی
تیرآهن های جرثقیل سقفی در مقایسه با تیرآهن های ساختمانی مانند IPE معمولی مثل تیرآهن 20 فایکو ویژگی های متفاوتی دارند که آن ها را برای کاربردهای صنعتی خاص مناسب می کند.
| ویژگی | تیرآهن جرثقیل سقفی | تیرآهن معمولی IPE ساختمانی |
| مقاومت خمشی | بسیار بالا برای تحمل بارهای متمرکز و دینامیکی | مناسب برای بارهای استاتیکی و کمتر دینامیکی |
| سطح بال ها | صاف و دقیق برای نصب ریل جرثقیل | سطح استاندارد، بدون نیاز به تلرانس های دقیق |
| تحمل ارتعاشات | طراحی‌شده برای جذب ارتعاشات و بارهای دینامیکی | محدود در تحمل ارتعاشات شدید |
| گرید فولاد | معمولاً ST52 یا S355 (استحکام بالا) | معمولاً ST37 یا S235 استحکام متوسط |
| نوع مقطع | IPB (هاش)، مقاطع مرکب، یا IPE بزرگ | عمدتاً IPE یا INP با ابعاد استاندارد |
انواع تیرآهن جرثقیل سقفی
انتخاب نوع تیرآهن جرثقیل سقفی به ظرفیت بار، طول دهانه، و نوع جرثقیل (تک‌پل یا دوپل) بستگی دارد. در ادامه، سه نوع اصلی تیرآهن مورد استفاده در این صنعت بررسی می شوند.

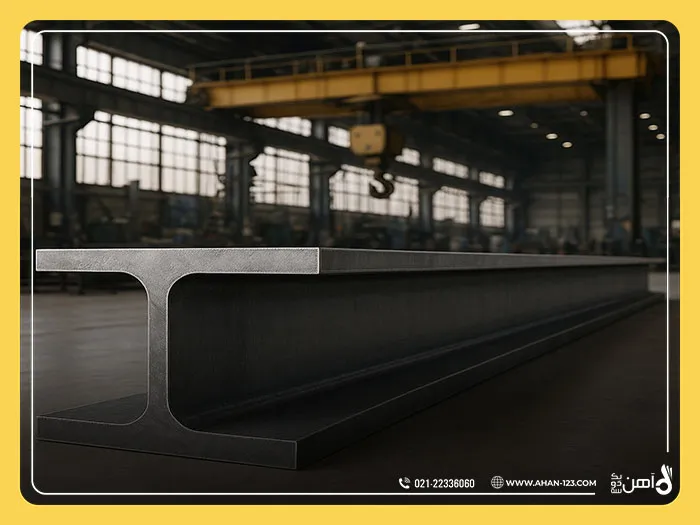

تیرآهن اروپایی IPE
به دلیل شکل متقارن و بال های با ضخامت یکنواخت، تیرآهن IPE مناسب و پرکاربرد برای جرثقیل های سبک تا متوسط است.
| مشخصات | جزئیات |
| ویژگی ها | بال های یکنواخت، جان با ضخامت متغیر، مقطع I شکل |
| مزایا | وزن سبک‌تر، قیمت مناسب، نصب آسان، دسترسی گسترده در بازار |
| معایب | محدودیت در تحمل بارهای خیلی سنگین یا دهانه های بسیار بلند |
| کاربرد | جرثقیل های تک‌پل با ظرفیت 1 تا 20 تن، دهانه تا 25 متر |
| ریل پیشنهادی | A45، A55، A65 |
تیرآهن هاش
با بال های عریض و جان قوی‌تر، تیرآهن IPB یا هاش برای جرثقیل های سنگین و دهانه های بزرگ مناسب است.
| مشخصات | جزئیات |
| ویژگی ها | بال های عریض و ضخیم، جان قوی، مقطع H شکل |
| مزایا | مقاومت بالا در برابر خمش و پیچش، مناسب برای نصب ریل، پایداری بیشتر |
| معایب | وزن و قیمت بالاتر، هزینه حمل بیشتر |
| کاربرد | جرثقیل های دوپل با ظرفیت 20 تا 200 تن، دهانه های بزرگ و صنایع سنگین |
| ریل پیشنهادی | A65، A75، A100، A120 |
تیرآهن لانه زنبوری
این نوع بیشتر در کاربردهای خاص با دهانه های بسیار بلند بخاطر ویژگی های خود تیرآهن لانه زنبوری با جان مشبک استفاده می شود.
| مشخصات | جزئیات |
| ویژگی ها | جان مشبک با سوراخ های شش‌ضلعی، وزن کمتر، ممان اینرسی بالا |
| مزایا | کاهش وزن سازه، مقرون‌به‌صرفه برای دهانه های بزرگ، امکان عبور تأسیسات |
| معایب | مقاومت کمتر در نقاط متمرکز، پیچیدگی در طراحی و ساخت |
| کاربرد | پروژه های خاص با دهانه های بزرگ و بار متوسط، کمتر در جرثقیل های سنگین |
| ریل پیشنهادی | A45، A55 در صورت استفاده در جرثقیل |
استانداردها و کیفیت تیرآهن جرثقیل سقفی
رعایت استانداردهای بین‌المللی در طراحی و تولید تیرآهن جرثقیل سقفی برای تضمین ایمنی و عملکرد ضروری است. برخی از مهم‌ترین استانداردها عبارتند از:
DIN 1025 : استاندارد آلمانی برای ابعاد و تلرانس های پروفیل های IPE
EN 10034 : استاندارد اروپایی برای پروفیل های هاش (IPB)
ASTM A36 / EN 10025 (S235JR / S275JR) : استانداردهای فولاد با استحکام متوسط.
ASTM A572 / EN 10025 (S355J2) : استانداردهای فولاد با مقاومت بالا معادل ST52
FEM : استانداردهای طراحی و ایمنی جرثقیل های سقفی
ISO : استانداردهای بین‌المللی برای ماشین‌آلات بالابر

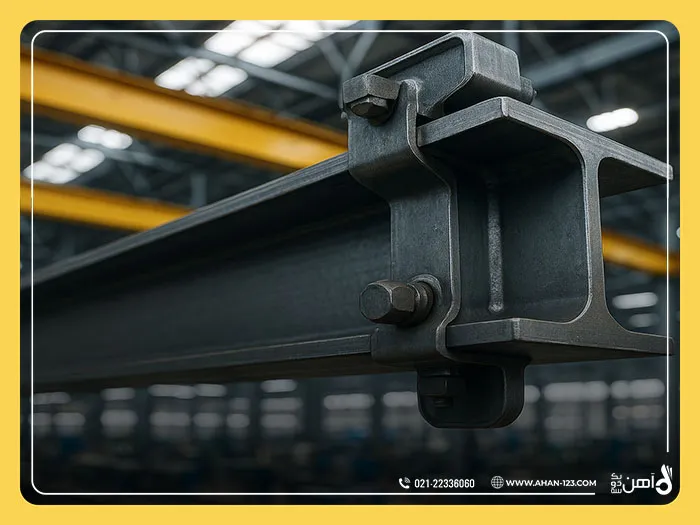

تناسب ریل و تیرآهن جرثقیل سقفی
تطابق ریل و تیرآهن یکی از مهم‌ترین عوامل در عملکرد بهینه جرثقیل سقفی است. ریل های جرثقیل معمولاً از پروفیل های استاندارد سری A مانند A45، A65، A75 ساخته می شوند و باید با تیرآهن مناسب هماهنگ شوند.
| ریل | تیرآهن پیشنهادی | ظرفیت بار (تن) | کاربرد |
| A45 | IPE 16, IPE 18 | 1-10 | جرثقیل های تک‌پل سبک |
| A55 | IPE 18, IPE 20 | 5-15 | جرثقیل های تک‌پل متوسط |
| A65 | IPB 18, IPB 20 | 10-25 | جرثقیل های دوپل سبک تا متوسط |
| A75 | IPB 24, IPB 26 | 20-40 | جرثقیل های دوپل سنگین |
| A100/A120 | IPB 30, IPB 36 | 40-200 | جرثقیل های فوق سنگین صنعتی |
قیمت تیرآهن جرثقیل سقفی
| فاکتور | توضیحات |
| قیمت جهانی فولاد | نوسانات قیمت سنگ آهن، قراضه، و انرژی در بازارهای جهانی. |
| نرخ ارز | تأثیر مستقیم بر قیمت محصولات وارداتی و حتی داخلی. |
| هزینه تولید و حمل | شامل هزینه های انرژی، دستمزد، و حمل‌ونقل. |
| گرید فولاد | فولادهای ST52 یا S355 گران‌تر از ST37 یا S235 هستند. |
| ابعاد و وزن | تیرآهن های بزرگ‌تر و سنگین‌تر قیمت بالاتری دارند. |
| برند و کارخانه | برندهای معتبر معمولاً گران‌تر اما باکیفیت‌تر هستند. |
نکات مهم هنگام خرید تیرآهن جرثقیل سقفی
- تطابق با نقشه مهندسی : اطمینان از انطباق با مشخصات فنی پروژه.
- ظرفیت بار و ضریب اطمینان : انتخاب تیرآهن با ظرفیت کافی برای بارهای دینامیکی.
- تست‌های غیرمخرب (NDT) : بررسی کیفیت فولاد با تست‌هایی مانند اولتراسونیک.
- استعلام قیمت : مقایسه قیمت از تأمین‌کنندگان معتبر مانند سایت آهن123
- گواهینامه کیفیت : دریافت گواهی تست کارخانه و فاکتور رسمی.
- بررسی ظاهری : عدم وجود خمیدگی، زنگ زدگی، یا خراش‌های عمیق.
- زمان‌بندی تحویل : هماهنگی با برنامه پروژه برای جلوگیری از تأخیر.
انواع ریل جرثقیل سقفی
ریل جرثقیل سقفی بخش کلیدی هر سیستم جابه‌جایی بار در صنایع است که عملکرد روان و ایمن جرثقیل را تضمین می کند. آشنایی با انواع ریل ها، از مدل‌های دستی تا برقی، به شما کمک می کند بهترین گزینه را بر اساس ظرفیت و نیاز پروژه انتخاب کنید.
ریل دستی
ریل های دستی به دلیل قیمت مناسب و طراحی ساده، انتخابی مناسب برای پروژه های سبک و محیط‌هایی هستند که حجم جابه‌جایی کم است.
این نوع ریل ها معمولاً در کارگاه های کوچک، انبارهای محلی یا خطوط تولید محدود استفاده می شوند و به اپراتور اجازه می دهند با نیروی دست، بار را در مسیر مشخص حرکت دهد. سادگی نصب و هزینه نگهداری پایین، دو مزیت اصلی ریل دستی محسوب می شوند.
ریل زنجیری
ریل زنجیری برای جابجایی‌های عمودی یا محدود طراحی شده و بیشتر در کارگاه هایی با فضای محدود یا نیاز به جابه‌جایی نقطه ای به کار می رود.
این نوع ریل معمولاً با سیستم بالابر زنجیری ترکیب می شود و توانایی جابه‌جایی اجسام متوسط را با کنترل دقیق ارتفاع فراهم می کند.
ساختار مقاوم و انعطاف‌پذیری در استفاده باعث شده تا ریل های زنجیری در تعمیرگاه ها، خطوط مونتاژ کوچک و ایستگاه های کاری ثابت محبوب باشند.
ریل برقی
ریل برقی انتخابی حرفه ای و پرقدرت برای پروژه های صنعتی بزرگ و جا به جایی بارهای سنگین در خطوط تولید گسترده است.
این ریل ها در کنار تیرآهن جرثقیل سقفی با گرید فولاد مقاوم نصب می شوند و امکان حرکت سریع، کنترل دقیق و تکرارپذیری بالا را فراهم می کنند. استفاده از سیستم برقی، راندمان کاری را افزایش داده و خستگی اپراتور را به حداقل می رساند.
ریل های برقی اغلب در صنایع فولاد، خودروسازی، کشتی سازی و کارخانه های مونتاژ خطوط پیوسته دیده می شوند.
ویژگی های اصلی تیرآهن جرثقیل سقفی
مقاومت خمشی فوق‌العاده
تیرآهن جرثقیل سقفی به‌گونه ای طراحی می شود که توانایی تحمل گشتاورهای خمشی زیاد را حتی در دهانه های طولانی داشته باشد. این قابلیت، پایداری سازه و ایمنی را در شرایط بارگذاری سنگین تضمین می کند.
سازگاری دقیق با ریل های جرثقیل
سطح فوقانی تیرآهن به صورت صاف، صیقلی و با دقت مهندسی بالا ساخته می شود تا نصب ریل های استاندارد جرثقیل مانند سری A بدون کوچک‌ترین مشکل انجام شود. این ویژگی، حرکت نرم و بی‌لرزش چرخ های جرثقیل را ممکن می سازد.
توان تحمل بارهای دینامیکی
در جرثقیل هایی که دائم در حال حرکت، شتاب‌گیری یا ترمز هستند، تیرآهن باید در برابر ارتعاشات و نیروهای متغیر مقاوم باشد. استفاده از طراحی مقاوم در برابر بارهای دینامیکی، طول عمر و عملکرد سیستم را افزایش می دهد.
کیفیت ممتاز فولاد
برای ساخت این تیرآهن ها، معمولاً از فولادهای مقاوم مانند ST52 یا S355 استفاده می شود. این گریدهای فولادی علاوه بر استحکام بالا، مقاومت خوبی در برابر خستگی و تغییرشکل دارند و موجب افزایش عمر مفید جرثقیل می شوند.
تنوع در ابعاد و مقاطع
بسته به نوع پروژه، تیرآهن جرثقیل سقفی می تواند در مقاطع مختلف مانند IPE، IPB (تیرآهن هاش) یا حتی مقاطع مرکب تولید شود. این تنوع، انتخاب دقیق و مطابق نیاز کاربری را ممکن می سازد؛ از سالن های کوچک گرفته تا کارگاه های فوق‌سنگین.
نتیجه گیری
تیرآهن جرثقیل سقفی یکی از مهم‌ترین اجزای سیستم های جرثقیل سقفی است که نقش تعیین‌کننده ای در ایمنی، کارایی، و طول عمر تجهیزات دارد.
انتخاب صحیح تیرآهن با توجه به ظرفیت بار، طول دهانه، و نوع جرثقیل، نیازمند محاسبات دقیق مهندسی و رعایت استانداردها است. آهن123 با ارائه محصولات باکیفیت، مشاوره تخصصی، و قیمت های رقابتی، شریک قابل اعتمادی برای تأمین نیازهای صنعتی شماست.
برای کسب اطلاعات بیشتر و استعلام قیمت، با ما تماس بگیرید یا به سایت آهن123 مراجعه کنید.
