لوله ترمی چیست؟
ما در در میان آهن آلات در هر روز با چالش های جدیدی روبرو می شویم، که راحل همه آن ها به کیفیت و استقامت سازه بازمیگردد! در واقع وظیفه همه مصالح این است که کیفیت نهایی را تضمین کنند.
یکی از مهم ترین ابزارهای ساخت و ساز لوله ترمی است! که وظیفه آن انتقال بتن در فونداسیون های عمیق یا ستون های بلند است، تا بتنی که با محاسبات دقیق برآورد شده در مسیر کیفیت خود را از دست دهد و در نهایت باعث ناپایداری سازه شود.
لوله ترمی پلی است بین بتن باکیفیت و سازه ای مستحکم؛ که نمیگذارد زحمت مهندسان و کارگران هدر برود.
اما لوله ترمی دقیقاً چیست؟ و چه کاری در بتن ریزی های حساس انجام می دهد؟ و هر چیزی که لازم است بدانید را در ادامه این صفحه از آهن123 برایتان توضیح میدهیم.
لوله ترمی چیست؟
وقتی می‌پرسیم لوله ترمی چیست؟ پاسخ ساده اما بسیار مهم است، لوله ای تخصصی برای انتقال کنترل شده بتن تازه به اعماق زیاد یا ارتفاعات بالا، بدون آنکه کیفیت آن ذره ای کاهش یابد. این تعریف کوتاه، دنیایی از تکنولوژی و مهندسی را در خود جای داده است.
برخلاف تصور، لوله ترمی یک لوله معمولی نیست! این ابزار طوری طراحی شده که دو مشکل بزرگ در بتن ریزی را حل کند.
جداشدگی: وقتی بتن از ارتفاع زیاد سقوط کند، سنگدانه های درشت سریع‌تر پایین می‌روند و از ملات سیمان جدا می‌شوند؛ این یعنی مقاومت سازه پایین می‌آید.
آب شستگی: در بتن ریزی‌های زیر آب (مانند پایه های پل)، قاطی شدن بتن با آب، سیمان را شسته و بتن را ضعیف و پوک می کند.
با مسیر بسته و کنترل شده که لوله ترمی ایجاد می‌کند، بتن به‌صورت یکپارچه و آرام به محل مورد نظر می‌رسد؛ بنابراین این مشکلات رخ نمی‌دهند. به همین دلیل، لوله ترمی در ساخت شمع های عمیق، فونداسیون سد، دیوار دیافراگمی و ستون برج های بلند ابزار ضروری است، نه انتخابی.
کاربرد لوله ترمی کجاست؟
کاربردهای لوله ترمی بسیار گسترده تر از چیزی است که به نظر می‌رسد. هرجا که دقت، کیفیت و یکپارچگی بتن در اولویت باشد، این ابزار نقش اول را بازی می‌کند.
لوله ترمی تضمین‌کننده دوام و ایمنی سازه است و بدون آن، کیفیت بتن ریزی در شرایط خاص به‌شدت افت می‌کند.
مهم‌ترین موارد استفاده از لوله ترمی
لوله ترمی یکی از تجهیزات اصلی در بتن ریزی‌های تخصصی است که حفظ کیفیت بتن را در شرایط سخت تضمین می‌کند
بتن ریزی زیر آب
در پروژه هایی مثل ساخت پایه پل، اسکله و سازه های دریایی، این لوله مانع مخلوط شدن بتن با آب و شسته شدن سیمان می‌شود و مقاومت سازه را افزایش می‌دهد.

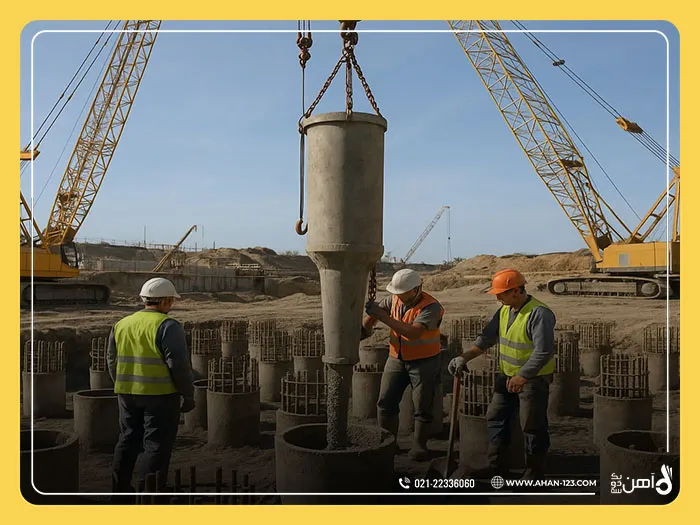

اجرای شمع های عمیق و کیسون‌ها
برای پر کردن حفاری های عمیق تا چندین متر زیر زمین، لوله ترمی از جداشدگی مصالح جلوگیری کرده و اطمینان می‌دهد کل حفره به‌طور کامل و یکنواخت با بتن پر شود.
ساخت دیوارهای دیافراگمی
در گودبرداری‌های عمیق شهری، دیوارهای دیافراگمی نقش سازه نگهبان دارند. بتن ریزی این دیوارهای باریک و بلند بدون استفاده از لوله ترمی تقریباً عملی نیست.
بتن ریزی‌های حجیم
در فونداسیون‌های بزرگ، سدها یا سازه های با نیاز به حجم زیاد بتن، این لوله به توزیع یکنواخت و کنترل‌شده بتن در همه بخش‌ها کمک می‌کند.
پر کردن فضاهای غیرقابل دسترس
برای حفره ها و فضاهای خالی زیر سازه های موجود یا مناطق دشوار دسترسی، لوله ترمی بهترین گزینه برای انتقال بتن بدون افت کیفیت است.
جدول کاربردهای لوله ترمی در حل چالش های بتن ریزی
| نوع پروژه | چالش اصلی بتن ریزی | نقش کلیدی لوله ترمی |
| پایه های پل (زیر آب) | مخلوط شدن بتن با آب و شسته‌شدن سیمان | جلوگیری از تماس آب و بتن، حفظ کیفیت و مقاومت بتن |
| شمع های بتنی عمیق | جداشدگی سنگدانه ها به دلیل سقوط آزاد | انتقال آرام و یکپارچه بتن به انتهای شمع |
| دیوارهای دیافراگمی | عرض کم و عمق زیاد، ریسک گیر کردن بتن | تضمین جریان روان و پر شدن کامل قالب |
| فونداسیون سدهای بزرگ | نیاز به بتن یکپارچه و بدون درز سرد | امکان بتن ریزی پیوسته، حجیم و یکنواخت در تمام بخش‌ها |
کدام نوع لوله ترمی را انتخاب کنیم؟ فلزی یا پلاستیکی
لوله ترمی بر اساس جنس و شرایط پروژه، در دو نوع پلاستیکی و فلزی تولید می‌شود. انتخاب درست این ابزار نه‌تنها روی کیفیت بتن ریزی اثر مستقیم دارد، بلکه می‌تواند هزینه ساخت را کاهش دهد یا حتی مقاومت سازه را تضمین کند.

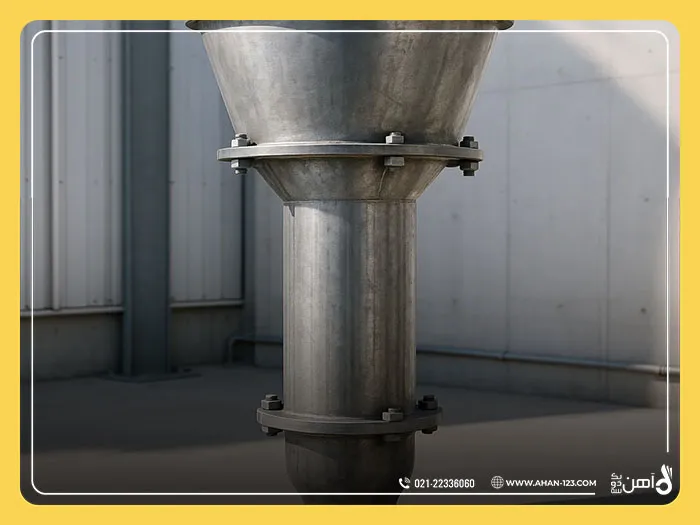

لوله ترمی فلزی
این مدل معمولاً از آهن مقاوم ساخته می‌شود و به خاطر تحمل فشار بالا و سایش ناشی از جریان بتن، در پروژه های بزرگ و حساس استفاده می‌شود.
جدول مشخصات لوله ترمی فلزی
| بخش | توضیحات |
| مشخصات کلی | تولید استاندارد در قطعات ۲ تا ۳ متری – اتصال رزوه‌ای یا پین و گوه‌ای برای مونتاژ سریع – مقاومت بالا در برابر ضربه و فشار هیدرواستاتیک بتن |
| مزایا | دوام و استحکام فوق‌العاده – عمر طولانی و قابلیت استفاده چندین‌ساله – اطمینان کامل در بتن ریزی‌های حجیم و عمیق – اتصالات محکم و آب‌بند مناسب |
| معایب | وزن بالا، نیازمند جرثقیل و نیروی کار بیشتر – هزینه اولیه زیاد به دلیل کیفیت بالای فولاد – نیاز به تمیزکاری و نگهداری پس از هر استفاده |

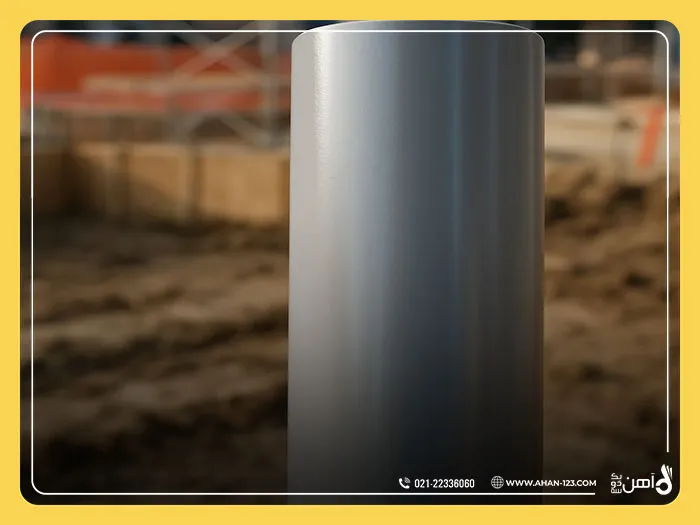

لوله ترمی پلاستیکی
لوله ترمی پلاستیکی، ساخته شده از PVC یا پلی اتیلن، گزینه‌ای سبک و ارزان برای پروژه های کوچک و کم‌عمق است. به دلیل وزن کم، حمل ونقل و نصب آن به سادگی انجام می‌شود و احتیاجی به تجهیزات سنگین ندارد.
جدول مشخصات لوله ترمی پلاستیکی
| بخش | توضیحات |
| مشخصات کلی | سطح داخلی صاف برای کاهش اصطکاک با بتن – مقاوم در برابر زنگ‌زدگی و خوردگی – وزن بسیار سبک؛ قابل نصب توسط یک یا دو نفر |
| مزایا | حمل ونقل آسان – قیمت اقتصادی – عدم نیاز به ضدزنگ یا مراقبت زیاد – نصب سریع بدون ابزار پیچیده |
| معایب | مقاومت کمتر در برابر فشار و ضربه – عمر کوتاه‌تر و مناسب استفاده محدود – محدودیت در بتن ریزی‌های بسیار عمیق یا حجیم – حساسیت به تغییرات دمای زیاد |
تفاوت های اصلی لوله ترمی با لوله های فولادی معمولی
شاید این سوال پیش بیاید که چرا نمی‌توان از یک لوله فولادی معمولی به جای لوله ترمی استفاده کرد؟ پاسخ در ویژگی های طراحی منحصربه فرد لوله ترمی است.
| ویژگی | لوله ترمی | لوله فولادی معمولی (مثلاً لوله آب) |
| سیستم اتصال | موقت، سریع، آب‌بند (رزوه ای یا پین و اشپیل) برای مونتاژ و دمونتاژ مکرر. | دائمی یا نیمه‌دائمی (جوشی، فلنجی) برای نصب یک‌باره. |
| سطح داخلی | کاملاً صاف و صیقلی، بدون هیچ درز جوش یا مانعی برای جلوگیری از انسداد. | ممکن است دارای درز جوش داخلی باشد که باعث گیر کردن سنگدانه می‌شود. |
| آب‌بندی اتصالات | حیاتی و بسیار دقیق برای جلوگیری از نفوذ آب به داخل بتن. | آب‌بندی مهم است، اما حساسیت کمتری نسبت به روش ترمی دارد. |
| اجزای جانبی | دارای اجزای تخصصی مانند قیف و قلاب‌های حمل. | دارای اتصالات استاندارد مانند زانویی، سه‌راهی و شیرآلات. |
| هدف طراحی | انتقال کنترل‌شده و باکیفیت بتن تازه به عمق. | انتقال سیالات (آب، گاز، نفت) یا کاربردهای سازه ای مانند داربست. |
این تفاوت‌ها نشان می‌دهد که لوله ترمی یک سیستم مهندسی شده و تخصصی است و جایگزینی آن با لوله های معمولی می‌تواند منجر به شکست پروژه و خسارات سنگین شود.
نحوه نصب لوله ترمی و اجرای بتن ریزی
لوله ترمی یکی از تجهیزات اصلی برای اجرای بتن ریزی زیر آب است، یک اشتباه کوچک می‌تواند تمام زحمات را بر باد دهد.
مراحل اجرا
- مونتاژ لوله: قطعات لوله رو به هم وصل کن تا طول مورد نیاز به دست بیاد. بالای لوله یک قیف بزرگ نصب می‌کنیم و با جرثقیل به صورت عمودی در محل بتن ریزی قرار می‌دیم.
- بستن سر لوله: انتهای لوله با توپک یا درپوش بسته میشه تا آب یا گل واردش نشه.
- شروع بتن ریزی: قیف با بتن روان و تازه پر میشه. وزن بتن توپک رو بیرون میندازه و بتن به سمت کف میره.
- حفظ فرورفتگی لوله: سر لوله باید همیشه ۱ تا ۱.۵ متر داخل بتن تازه بمونه تا آب یا هوا وارد بتن نشه.
- بالا کشیدن لوله: با بالا اومدن سطح بتن، لوله رو آرام بالا می‌کشیم و در صورت نیاز قطعاتی که بیرون میان رو جدا می‌کنیم.
- پایان کار: بعد از رسیدن بتن به تراز نهایی، لوله رو کامل خارج می‌کنیم.
نکات نگهداری
- شست‌وشوی سریع: بعد از کار، داخل لوله رو فوری با آب فشار بالا شستشو بده.
- بازرسی قبل از کار: اتصالات و بدنه لوله رو از نظر ترک یا زنگ زدگی چک کن.
- انبار خشک: لوله ها رو در جای خشک و دور از رطوبت نگهدار.
مزایا و چالش های استفاده از لوله ترمی
| مزایا استفاده از لوله ترمی | چالش‌ها و محدودیت‌ها |
| کیفیت بالای بتن و جلوگیری از جداشدگی و آب‌شستگی | نیاز به تیم اجرایی ماهر و اپراتور جرثقیل باتجربه |
| افزایش دوام و ایمنی سازه در بتن ریزی زیر آب | وابستگی به جرثقیل برای جابه‌جایی و نگه‌داشتن لوله |
| سرعت بالا در بتن ریزی‌های حجیم و پیوسته | استفاده از طرح اختلاط خاص و فوق‌روان‌کننده ها |
| تنها روش استاندارد و قابل اطمینان برای بتن ریزی زیر آب و اعماق زیاد | حساسیت زیاد به رعایت دقیق مراحل اجرا |
نکات مهم هنگام خرید لوله ترمی
- اگر پروژه سنگین و بلندمدت دارید مثل سدسازی یا شمع های عمیق، لوله ترمی فلزی بهترین انتخاب است.
- برای پروژه های سبک تر یا چند شمع کم عمق، لوله ترمی پلاستیکی گزینه‌ای خوش قیمت و کارآمد محسوب می‌شود.
- سراغ برندهای معتبر بروید که محصولاتشان مطابق استانداردهای مهندسی تولید می‌شود.
- کیفیت جوش‌ها، ضخامت ورق، و رزوه ها را دقیق بررسی کنید.
- لوله ضعیف یا غیر استاندارد می‌تواند کل عملیات بتن ریزی را به خطر بیندازد.
- اتصالات باید سریع و راحت باز و بسته شوند، اما در عین حال محکم و آب‌بند باشند.
- پیش از خرید، دو قطعه را به هم وصل و جدا کنید تا از عملکرد آن مطمئن شوید.
- فروشندگانی مثل آهن123 علاوه بر عرضه محصول باکیفیت، مشاوره فنی برای انتخاب ابعاد و نوع مناسب لوله متناسب با پروژه ارائه می‌دهند.
- مطمئن شوید قیف، اتصالات یدکی و دیگر تجهیزات لازم همراه محصول عرضه می‌شود.
جمع بندی
لوله ترمی یک ابزار مهم برای بتن ریزی زیر آب و بخش های حساس سازه است. چه در شمع های عمیق برج ها و چه در فونداسیون پل ها، این لوله کمک می‌کند بتن با کیفیت خوب و بدون آسیب در محل قرار گیرد.
مثل میلگرد 14 آجدار A3 هیربد که برای اسکلت سازه استفاده می‌شود، لوله ترمی هم نقش مهمی در دوام و ایمنی پروژه دارد.
برای نتیجه بهتر، باید بین لوله ترمی فلزی و پلاستیکی درست انتخاب کنید، به کیفیت ساخت دقت داشته باشید و مراحل نصب و بتن ریزی را اصولی انجام دهید.
