سولجر قالب بندی چیست و چکار می کند؟
من به عنوان شخصی که سالهاست در بازار آهن آلات فعالیت میکنم، ابزارهای آهنی قدرتمند زیادی را دیده ام که هرکدام یک نقش مهم را در شکل گیری سازه ها داشته اند.
از میلگرد ها و پروفیل ها گرفته تا صفحات فولادی! اما در این بین وقتی به پروژه ای برخورد می کنیم که نیاز به اجرای دیوارهای بتنی بلند دارد، اسم سولجر قالب بندی بیشتر از هر ابزار دیگری شنیده می شود.
اگر تا حالا از کنار یک ساختمان بزرگ عبور کرده باشید و دیواره های صاف و یکدست بتنی توجه شما را جلب کرده باشد! به احتمال زیاد ردپای این غول آهنی را دیده اید. اما سولجر دقیقاً چیست؟ و چکار می کند که دیوارهای بتنی را اینطور استوار و دقیق نگه میدارد؟
سولجر قالب بندی دقیقا چیست؟
فکر کنید می‌خواهید یک دیوار بتنی صاف و محکم بسازید. بتن تازه، مثل یک مایع خیلی سنگین است و وقتی آن را داخل قالب های فلزی می‌ریزید، با قدرت زیادی به دیواره های قالب فشار می‌آورد.
اگر این فشار مهار نشود، قالب ها کج می شوند، به بیرون “شکم” می دهند و دیوار شما موج دار و ضعیف از آب درمی‌آید. سولجر در واقع یک تیرآهن محکم و بزرگ است که مثل یک ستون فقرات، پشت این قالب های فلزی نصب می شود. وظیفه اصلی اش این است که جلوی همین شکم دادن و کج شدن قالب را بگیرد و آن را کاملاً صاف و محکم نگه دارد.
به عبارت دیگر، سولجرها نقش یک تکیه‌گاه قدرتمند را برای قالب های بتنی بازی می کنند. آن ها فشار بتن را از روی سطح قالب برداشته و به پیچ ها و مهارهایی که کل سیستم را در جای خود قفل کرده اند، منتقل می کنند.
این همکاری باعث می شود که کل مجموعه قالب، شبیه یک دیوار فولادی یکپارچه عمل کند و تکان نخورد. به همین خاطر برای ساخت دیوارهای بلند، دیوارهای آسانسور و سازه های بزرگ که نیاز به بتن ریزی سنگین دارند، استفاده از سولجر یک ضرورت است، نه یک انتخاب.

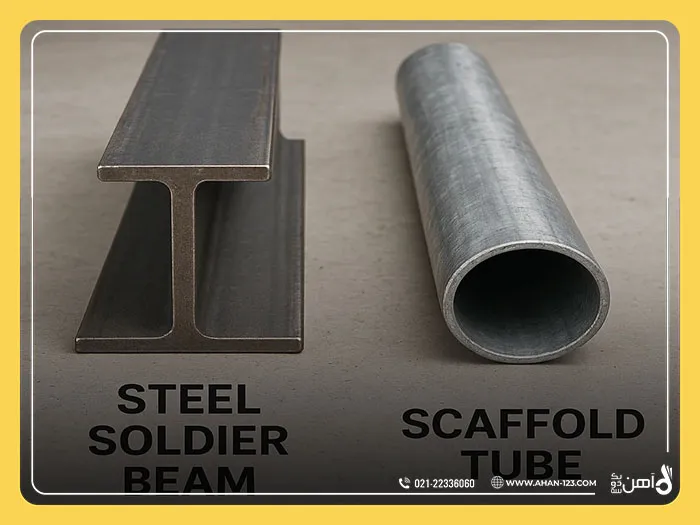

چرا فقط از لوله داربست استفاده نمی کنیم؟
شاید این سوال برایتان پیش بیاید که چرا به جای سولجر، از لوله داربست که ارزان تر و در دسترس تر است، استفاده نکنیم؟ اگرچه در پروژه های بسیار کوچک و کم ارتفاع گاهی از لوله به عنوان پشت بند استفاده می شود، اما این دو تفاوت های اساسی با هم دارند که سولجر را به گزینه ای اصلی تبدیل می کند.
| ویژگی | سولجر قالب بندی | لوله داربست |
| شکل مقطع | ناودانی دوبل یا پروفیل I شکل (مقاومت خمشی بسیار بالا) | دایره ای (مقاومت خمشی کمتر و مستعد خم شدگی) |
| سطح تماس | سطح پهن و صاف برای توزیع یکنواخت فشار | سطح تماس نقطه ای و محدود |
| اتصالات | دارای سوراخ های منظم برای اتصال دقیق با پین و گوه | نیاز به گیره و بست های متعدد که تنظیم دقیق را دشوار می کند |
| یکپارچگی | سیستم مدولار که پنل ها را به یک مجموعه واحد تبدیل می کند | یکپارچگی کمتر و وابستگی زیاد به مهارت نصاب |
| ایمنی | طراحی شده برای تحمل بارهای سنگین بتن | طراحی شده برای تحمل وزن کارگر و بارهای سبک |
انواع سولجر قالب بندی
سولجرها اگرچه وظیفه یکسانی دارند، اما از نظر طراحی و ساختار می توانند متفاوت باشند تا با نیازهای پروژه های مختلف سازگار شوند.

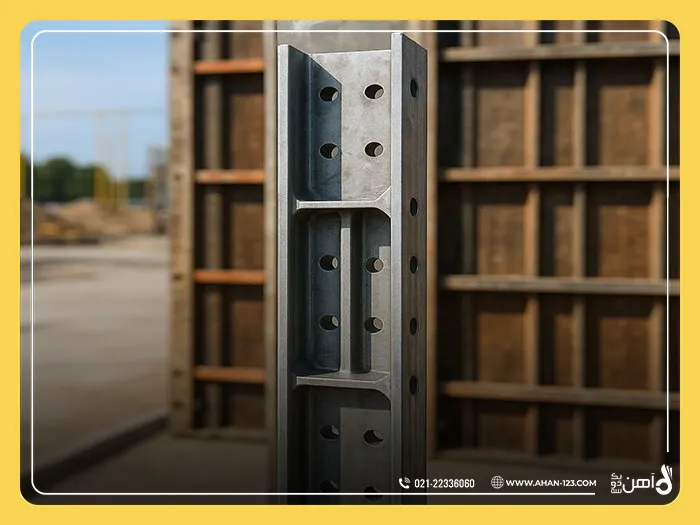

سولجر با مقطع ناودانی دوبل
این نوع پرکاربردترین مدل در بازار ایران است، دو پروفیل ناودانی فولادی به صورت قرینه به یکدیگر جوش داده می شوند تا یک مقطع جعبه ای شکل با مقاومت خمشی فوق العاده ایجاد کنند.
سوراخ های منظمی که در طول لبه های آن تعبیه شده، اتصال سریع و دقیق بولت ها، پین و گوه و سایر متعلقات را ممکن می سازد.
سولجر با مقطع I یا C شکل
این مدل ها معمولاً سبک تر هستند و توسط برخی برندهای بین‌المللی تولید می شوند. جابجایی آن‌ها ساده تر است اما ممکن است مقاومت آن‌ها در مقایسه با مدل ناودانی دوبل سنگین، کمتر باشد.
سولجر قابل تنظیم (کشویی)
این سولجرهای هوشمند از دو قطعه تشکیل شده اند که به صورت تلسکوپی داخل هم حرکت می کنند و طولشان قابل تغییر است. این ویژگی برای پروژه هایی که ارتفاع دیوارهای متغیری دارند، بسیار ایده ال است و نیاز به برش کاری یا استفاده از قطعات متعدد را از بین می‌برد.
انتخاب نوع سولجر به عواملی مانند ارتفاع دیوار، ضخامت بتن، نوع پروژه (سد یا ساختمان) و بودجه بستگی دارد.

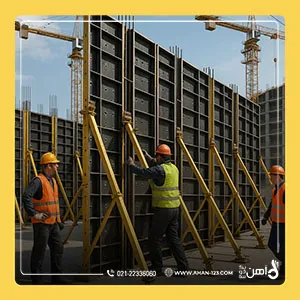

کاربردهای اصلی سولجر در پروژه های ساختمانی
سولجرها مثل یک آچار فرانسه قوی در ساختمان‌سازی عمل می کنند و تقریباً در هر سازه بتنی مهمی کاربرد دارند.
دیوارهای اصلی برج‌ها: برای ساخت دیوارهای بلند و محکمی که در برابر زلزله مقاومت می کنند (دیوارهای برشی و دیوارهای آسانسور).
نگهداری خاک در گودبرداری: برای ساخت دیوارهای بتنی محکمی که جلوی ریزش خاک در گودهای عمیق را می‌گیرند (دیوارهای حائل).
ساخت مخازن و سیلو ها: برای ساخت دیواره های صاف و بدون درز مخازن بزرگ آب، سیلوهای گندم و استخرهای تصفیه‌خانه.
پایه های پل: برای قالب بندی و بتن ریزی پایه های بسیار بزرگ و مرتفع پل ها که باید فوق العاده مستحکم باشند.
تونل‌ها و سازه های زیرزمینی: برای نگه‌داشتن قالب ها در شرایط سخت و پرفشار ساخت تونل.
رمپ و دیوارهای شیب‌دار: برای ساخت دقیق رمپ های پارکینگ یا هر دیوار کجی که باید سطح صاف و شیب دقیقی داشته باشد.
ابعاد و مشخصات وزنی سولجرها
| طول سولجر (متر) | وزن تقریبی (کیلوگرم) | کاربرد معمول |
| 1.0 متر | 13 – 16 کیلوگرم | تنظیم ارتفاع نهایی، پروژه های کم‌عمق |
| 1.5 متر | 20 – 24 کیلوگرم | دیوارهای کوتاه، ترکیب با سایر طول‌ها |
| 2.0 متر | 27 – 32 کیلوگرم | پرکاربردترین سایز برای دیوارهای استاندارد |
| 2.5 متر | 34 – 40 کیلوگرم | دیوارهای متوسط تا بلند |
| 3.0 متر | 41 – 48 کیلوگرم | دیوارهای بلند، پروژه های سنگین |
این وزن‌ها تقریبی هستند و بسته به ضخامت ورق فولادی که سازنده استفاده می کند (مثلاً ورق 3 میل یا 4 میل) و همچنین کیفیت ساخت، می توانند متغیر باشند.

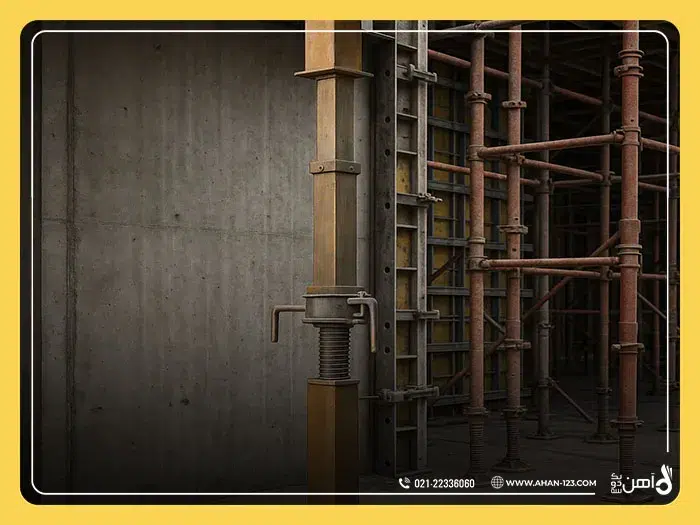

صفر تا صد اجزای همراه سولجر قالب بندی
برای اینکه سولجر قالب بندی بتواند نقش ستون فقرات یک سیستم قالب بندی دقیق را ایفا کند، نیازمند یک تیم از متعلقات ضروری است که هماهنگی و استحکام کل مجموعه را تضمین می کنند.
هسته اصلی این تیم شامل پین و گوه است که قفل سریع پنل ها را ممکن می سازد، و بولت تمام رزوه به همراه مهره خروسکی و واشر کاس هستند که نیروی کششی عظیم ناشی از وزن بتن را تحمل کرده و دو طرف قالب را محکم به هم می دوزند.
در کنار این ها، گیره های مختلف برای اتصال لوله های پشت بند و جک شاقول‌کننده برای تضمین عمود بودن قالب ها ضروری هستند.
همچنین براکت داربست سکوی کار ایمنی را برای پرسنل فراهم می کند تا کار بتن ریزی با حداکثر سرعت، دقت و ایمنی به پایان برسد.
در سیستم‌های خاص و سنگین‌تر، استفاده از یک تیرآهن 20 فایکو به عنوان شاسی یا پشت بند افقی اصلی، می تواند به طور چشمگیری پایداری و یکپارچگی کلی مجموعه قالب بندی را افزایش دهد.
مزایا و معایب استفاده از سولجر قالب بندی
| مزایا (نقاط قوت) | معایب (نقاط ضعف) |
| استحکام و ایمنی بسیار بالا در برابر فشار بتن | وزن بالا (به‌خصوص در طول‌های بلند) که حمل دستی را دشوار می کند |
| سرعت مونتاژ و دمونتاژ بالا به لطف سیستم مدولار | نیاز به فضای انبارش زیاد و نگهداری مناسب |
| ایجاد سطح بتن بسیار صاف و باکیفیت (کاهش هزینه های نازک‌کاری) | هزینه اولیه خرید بالاتر نسبت به روش‌های سنتی مانند لوله |
| قابلیت استفاده مکرر (طول عمر بالا) که در بلندمدت اقتصادی است | آسیب‌پذیری در برابر زنگ‌زدگی در صورت عدم نگهداری صحیح |
| انعطاف‌پذیری بالا برای انواع پروژه ها (دیوار، ستون، پل و…) | در پروژه های بسیار کوچک و کم‌اهمیت، ممکن است توجیه اقتصادی نداشته باشد |
جمع بندی
سولجر قالب بندی را نباید تنها یک قطعه فلزی در نظر گرفت؛ این ابزار در واقع یک راه حل مهندسی پیشرفته برای تضمین کیفیت، استحکام و ایمنی در ساخت دیوارهای بتنی است. وظیفه اصلی سولجر، تحمل موفقیت‌آمیز فشار عظیم هیدرواستاتیک بتن خیس است و همزمان با همکاری قطعاتی چون پین و گوه و بولت تمام رزوه، پنل های قالب را یکپارچه نگه میدارد.
با وجود هزینه اولیه بالاتر نسبت به روش های سنتی، سولجر قالب بندی به دلیل دوام فوق العاده و قابلیت استفاده مجدد در ده ها پروژه متوالی، در عمل یک سرمایه‌گذاری اقتصادی و هوشمندانه در بلندمدت محسوب می‌شود. در پروژه هایی که کیفیت ساخت و ایمنی سازه در اولویت قرار دارد، انتخاب سولجر قالب بندی یک تصمیم بی‌چون و چرا برای متخصصان است.
