بررسی کامل خیز منفی تیر و تأثیر آن بر عملکرد سازه
وقتی تیر «برعکس» خم میشود!
در دنیای آهنآلات و سازه و ساختمان، خیلی وقتها با مفاهیمی روبهرو میشویم که در نگاه اول ساده به نظر میرسند، اما اگر کمی عمیقتر شویم، میبینیم پشت آنها دنیایی از محاسبه، تجربه و ظرافت مهندسی خوابیده است. خیز منفی تیر دقیقاً یکی از همین مفاهیم است. شاید تا حالا شنیده باشید که «تیر خیز منفی دارد» یا «به تیر خیز معکوس دادهاند»، اما واقعاً یعنی چه؟ آیا این خیز خطرناک است یا اتفاقاً یک مزیت مهم در طراحی سازه به حساب میآید؟
در این مقاله قرار است به زبان ساده، اما کاملاً حرفهای، مفهوم خیز منفی (Negative Deflection / Camber) را بررسی کنیم، کاربردهای آن را توضیح دهیم، تفاوتش با خیز مثبت را بشناسیم و ببینیم چرا مهندسان سازه گاهی عمداً تیر را طوری میسازند که «برخلاف انتظار» خم شود. قول میدهم تا انتهای مقاله، خیز منفی دیگر یک واژه مبهم نباشد و حتی شاید با آن رفیق هم شوید!
خیز تیر چیست؟ (Deflection)
قبل از اینکه سراغ خیز منفی برویم، بهتر است اول خود خیز تیر را بشناسیم. خیز به زبان ساده یعنی تغییر شکل عمودی تیر تحت اثر بار. وقتی یک تیر تحت بار مرده (وزن خود سازه) یا بار زنده (افراد، تجهیزات، خودرو و…) قرار میگیرد، معمولاً به سمت پایین خم میشود. این خمشدگی همان خیز است.
در اغلب سازهها، خیز یک پدیده طبیعی و اجتنابناپذیر است. هیچ تیری کاملاً صلب نیست و اگر بگوییم «تیر اصلاً خم نمیشود»، یا داریم اغراق میکنیم یا هنوز پایمان به کارگاه نخورده! البته این خیز باید در محدوده مجاز باشد؛ چون خیز بیش از حد میتواند باعث ترک خوردن سقف، آسیب به دیوارها و حتی نارضایتی ساکنان شود. همانطور که میگویند: «نه آنقدر سفت که بشکند، نه آنقدر نرم که آویزان شود!»
مشاهده قیمت پروفیل 2 میل گیلان در سایت آهن یک دو سه.
خیز منفی چیست؟ (Negative Deflection / Structural Camber)

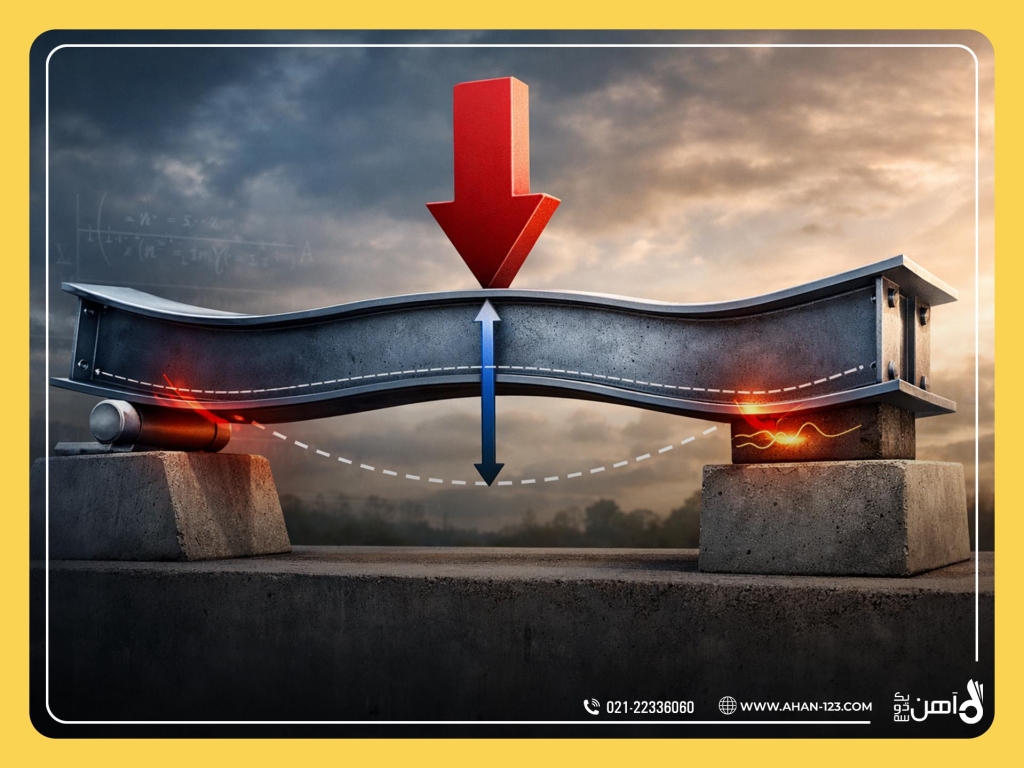

خیز منفی دقیقاً نقطه مقابل چیزی است که معمولاً از خیز انتظار داریم. در خیز منفی، تیر به سمت بالا انحنا دارد؛ یعنی قبل از اعمال بار یا در حالت اولیه، وسط تیر کمی بالاتر از تکیهگاهها قرار میگیرد. به این حالت در منابع انگلیسی Camber یا Structural Camber گفته میشود که ترجمه رایج آن در فارسی همان «خیز منفی» یا «خیز معکوس» است.
به زبان خودمانی، مهندس میآید و میگوید: «میدانم این تیر قرار است زیر بار پایین بیاید، پس از اول کمی به آن خیز رو به بالا میدهم تا وقتی بار واقعی وارد شد، تیر صاف یا در حد مجاز خم شود.» این دقیقاً مثل این است که قبل از مسابقه، کفش ورزشیات را کمی جلوتر ببندی تا وسط راه شل نشود!
تفاوت خیز مثبت و خیز منفی
برای درک بهتر، بد نیست تفاوت این دو را خیلی شفاف بررسی کنیم:
- خیز مثبت (Positive Deflection): خیز معمولی تیر که تحت بار به سمت پایین اتفاق میافتد.
- خیز منفی (Negative Deflection / Camber): خیزی که عمداً و از قبل به تیر داده میشود تا تیر در حالت بدون بار یا بار کم، به سمت بالا انحنا داشته باشد.
نکته مهم اینجاست که خیز منفی بهخودیخود «بد» یا «خطرناک» نیست. اتفاقاً در بسیاری از پروژههای بزرگ، اگر خیز منفی در نظر گرفته نشود، سازه بعد از بهرهبرداری دچار مشکل میشود. اینجا دقیقاً همان ضربالمثل معروف صدق میکند: «علاج واقعه قبل از وقوع باید کرد».
چرا در تیرها خیز منفی ایجاد میشود؟
ایجاد خیز منفی یک تصمیم کاملاً مهندسی است و دلایل مشخصی دارد. مهمترین آنها عبارتاند از:
- جبران خیز ناشی از بار مرده و زنده تیرها بعد از اجرا، وزن خودشان، سقف، کفسازی و سایر اجزا را تحمل میکنند. اگر از ابتدا خیز منفی نداشته باشند، بعد از اعمال این بارها دچار خیز زیاد میشوند.
- کنترل ترکخوردگی و آسیبهای معماری خیز بیش از حد میتواند باعث ترک در سقف کاذب، دیوارهای غیرسازهای و حتی کفسازی شود. خیز منفی کمک میکند این مشکلات کمتر شوند.
- بهبود ظاهر سازه (Serviceability) گاهی سازه از نظر مقاومتی مشکلی ندارد، اما ظاهر آن آزاردهنده است؛ مثلاً سقفی که در وسط شکم داده باشد. خیز منفی این مشکل را تا حد زیادی حل میکند.
- افزایش رضایت بهرهبردار شاید عجیب به نظر برسد، اما بسیاری از شکایتهای ساختمانی نه بابت ریزش، بلکه بابت خیز و ظاهر نامناسب سازه است.
خیز منفی در تیر بتنی
در تیرهای بتنی، خیز منفی معمولاً با تغییر در قالببندی ایجاد میشود. یعنی قالب تیر را کمی با انحنای رو به بالا میسازند تا بعد از بتنریزی و اعمال بار، تیر به شکل مطلوب برسد.
در تیرهای بتنآرمه، مسئله خزش (Creep) و جمعشدگی (Shrinkage) بتن هم بسیار مهم است. این پدیدهها باعث میشوند خیز تیر در طول زمان افزایش پیدا کند. به همین دلیل، خیز منفی در تیر بتنی نهتنها یک انتخاب، بلکه در بسیاری از پروژهها یک ضرورت است.
خیز منفی در تیر فولادی
در تیرهای فولادی، ایجاد خیز منفی معمولاً در کارخانه انجام میشود. به این فرآیند Cambering میگویند. تیر فولادی با استفاده از روشهایی مثل:
- نورد کنترلشده
- حرارتدهی موضعی (Heat Cambering)
- یا اعمال نیروی مکانیکی
بهصورت کنترلشده دارای انحنای رو به بالا میشود. این کار مخصوصاً در دهانههای بلند، پلها و سولهها اهمیت زیادی دارد. چون تیر فولادی اگرچه مقاوم است، اما در دهانههای بزرگ میتواند خیز قابل توجهی داشته باشد.

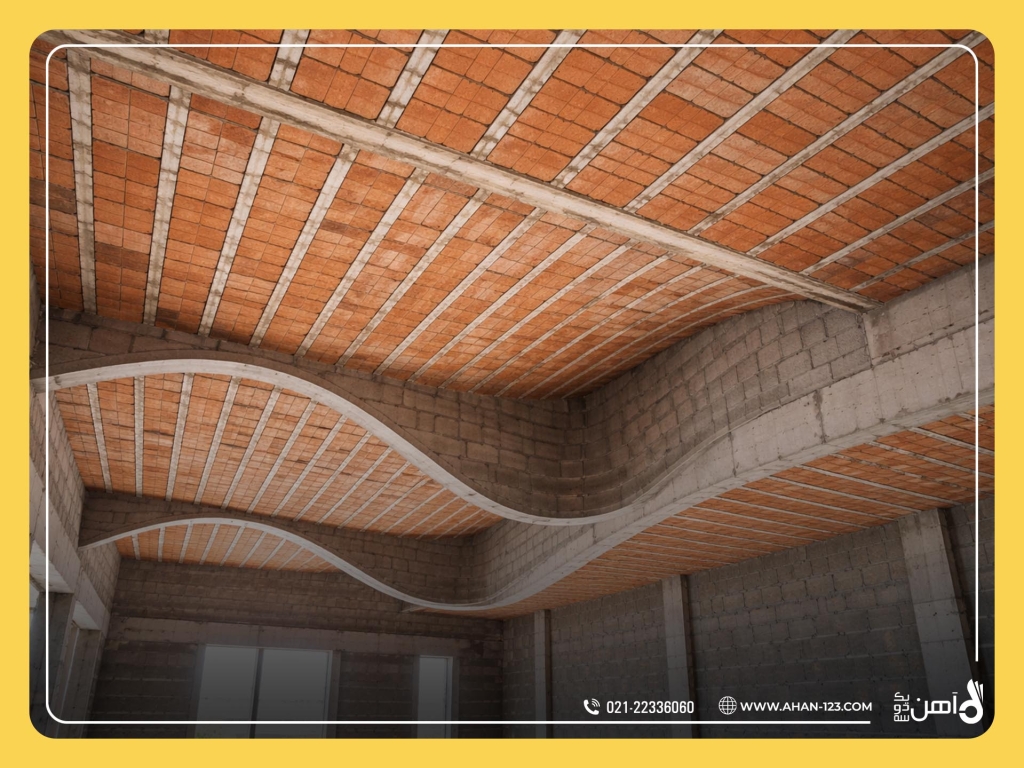

خیز منفی در سقف تیرچه بلوک
یکی از جاهایی که خیلی اسم خیز منفی را میشنویم، سقف تیرچه بلوک است. در این سقفها، اگر تیرچهها بدون خیز منفی اجرا شوند، بعد از بتنریزی و برداشتن شمعها، سقف بهوضوح دچار افت میشود.
به همین دلیل، معمولاً توصیه میشود تیرچهها با مقدار مشخصی خیز منفی نصب شوند. این مقدار بسته به دهانه، نوع تیرچه و بارگذاری متفاوت است. اینجا اگر خیز منفی رعایت نشود، بعداً هرچقدر هم گچکاری و نازککاری کنید، باز هم «کار از کار گذشته»!
مشاهده قیمت روز میلگرد برند زاگراس در سایت آهن یک دو سه.
مقدار مجاز خیز و نقش خیز منفی
در آییننامههای طراحی سازه، مثل مبحث نهم و دهم مقررات ملی ساختمان یا استانداردهای بینالمللی، حداکثر خیز مجاز (Allowable Deflection) مشخص شده است. این حدود معمولاً بر اساس نسبت طول دهانه به خیز (مثلاً L/240 یا L/360) بیان میشوند.
خیز منفی کمک میکند خیز نهایی سازه، بعد از اعمال تمام بارها، در این محدوده مجاز باقی بماند. یعنی خیز منفی یک ابزار کنترلی است، نه یک حرکت نمایشی!
مشاهده قیمت روز تیرآهن در سایت آهن یک دو سه.
آیا خیز منفی همیشه لازم است؟
پاسخ کوتاه: خیر. خیز منفی همیشه و در همه سازهها ضروری نیست. در دهانههای کوتاه یا سازههایی که حساسیت معماری ندارند، ممکن است نیازی به خیز منفی نباشد.
اما در دهانههای بلند، سازههای صنعتی، پلها، پارکینگها و ساختمانهایی با سقفهای ظریف، خیز منفی نقش کلیدی دارد. اینجاست که تجربه مهندس سازه خودش را نشان میدهد. به قول قدیمیها: «هر چیزی جای خودش!»
اشتباهات رایج درباره خیز منفی
متأسفانه درباره خیز منفی، سوءتفاهمهای زیادی وجود دارد:
- بعضی فکر میکنند خیز منفی یعنی تیر مشکل دارد.
- بعضی تصور میکنند خیز منفی باعث ضعف سازه میشود.
- برخی هم فکر میکنند هرچه خیز منفی بیشتر، بهتر!
در حالی که خیز منفی باید محاسبهشده و کنترلشده باشد. خیز منفی بیش از حد میتواند مشکلات اجرایی و حتی معماری ایجاد کند.
خیز منفی، دوست پنهان سازه
در نهایت، خیز منفی تیر یکی از آن مفاهیم ظریف اما بسیار مهم در مهندسی سازه است. اگر درست طراحی و اجرا شود، میتواند عمر مفید سازه را افزایش دهد، ظاهر آن را بهبود ببخشد و از بسیاری مشکلات آینده جلوگیری کند.
خیز منفی نه نشانه ضعف است و نه یک تجمل اضافی؛ بلکه یک تصمیم هوشمندانه مهندسی است. همان تصمیمی که باعث میشود سازه «سرِ پا» بماند و خیال همه، از مهندس گرفته تا کارفرما و ساکن، راحت باشد.
اگر بخواهیم خلاصه بگوییم: گاهی برای اینکه سازه در نهایت صاف بایستد، باید از اول کمی «برعکس» فکر کرد!
