ستون دوبل فلزی چیست و چرا در سازههای سنگین استفاده میشود؟
وقتی یک ستون، به تنهایی جواب نمیدهد!
در دنیای ساختوساز، همیشه یک قانون نانوشته وجود دارد: هر جا بار سنگینتر شد، باید هوشمندانهتر سازه را تقویت کرد. دقیقاً همینجاست که پای ستون دوبل فلزی به میان میآید. ستونی که بهجای تکیه بر یک مقطع فولادی، با ترکیب دو پروفیل فلزی، قدرت، پایداری و اطمینان بیشتری به سازه میبخشد.
اگر بخواهیم خودمانی بگوییم، ستون دوبل فلزی مثل دو نفر است که بهجای یک نفر، زیر بار سنگین میروند؛ هم فشار کمتر میشود، هم احتمال زمین خوردن!
در این مقاله قرار است صفر تا صد ستون دوبل فلزی را بررسی کنیم؛ از تعریف و انواع گرفته تا مزایا، معایب، کاربردها، روش اجرا و نکات مهم خرید. پس اگر در حوزه ساختوساز فعالیت دارید یا قصد انتخاب ستون مناسب برای پروژهتان را دارید، جای درستی آمدهاید.
ستون دوبل فلزی چیست؟

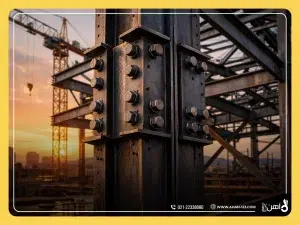

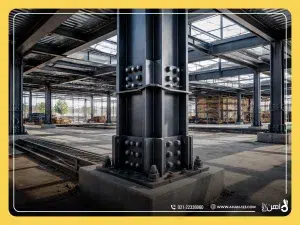

ستون دوبل فلزی (Double Steel Column) نوعی ستون سازهای است که از ترکیب دو پروفیل فلزی – معمولاً تیرآهن، ناودانی یا قوطی – ساخته میشود و بهصورت موازی یا با فاصله مشخص در کنار هم قرار میگیرند. این دو عضو به کمک ورق بست، تسمه، جوش یا پیچ و مهره به هم متصل میشوند تا بهصورت یک عضو واحد عمل کنند.
هدف اصلی از اجرای ستون دوبل فلزی، افزایش ظرفیت باربری، مقاومت در برابر کمانش (Buckling) و بالا بردن ایمنی سازه در برابر نیروهای فشاری و جانبی مانند زلزله و باد است. به زبان ساده، وقتی یک ستون معمولی کم میآورد، ستون دوبل وارد میدان میشود.
چرا از ستون دوبل فلزی استفاده میشود؟
در مهندسی سازه هیچچیز بیدلیل نیست. استفاده از ستون دوبل فلزی هم دلایل کاملاً فنی و اقتصادی دارد که مهمترین آنها عبارتاند از:
-
افزایش مقاومت فشاری ستون
-
کاهش احتمال کمانش
-
امکان استفاده در دهانههای بزرگ
-
صرفهجویی در هزینه نسبت به ستونهای بسیار سنگین تکی
-
انعطافپذیری بالا در طراحی سازه
قدیمیها میگفتند: «یک دست صدا ندارد»؛ در سازه هم دقیقاً همینطور است. دو پروفیل کنار هم، خیلی مطمئنتر از یک پروفیل تنها عمل میکنند.
مشاهده قیمت میلگرد برند نیشابور در سایت آهن یک دو سه.
انواع ستون دوبل فلزی از نظر نوع پروفیل
1. ستون دوبل تیرآهن
رایجترین نوع ستون دوبل فلزی، ستون دوبل تیرآهن است. در این روش معمولاً دو تیرآهن IPE یا IPB بهصورت موازی و با فاصله مشخص کنار هم قرار میگیرند و توسط ورقهای بست به هم متصل میشوند.
این نوع ستون بیشتر در ساختمانهای چند طبقه، سولهها و سازههای صنعتی کاربرد دارد و به دلیل در دسترس بودن تیرآهن، محبوبیت بالایی دارد.
2. ستون دوبل ناودانی
در این مدل، دو ناودانی (Channel) بهصورت پشت به پشت یا رو به روی هم قرار میگیرند. ستون دوبل ناودانی معمولاً وزن کمتری نسبت به تیرآهن دارد و برای پروژههایی با بار متوسط گزینه مناسبی است.
از مزیتهای این نوع ستون میتوان به سهولت اجرا و جوشکاری راحتتر اشاره کرد.
3. ستون دوبل قوطی (باکس دوبل)
گاهی اوقات از دو پروفیل قوطی (Box Section) برای ساخت ستون دوبل استفاده میشود. این نوع ستونها ظاهر مرتبتری دارند و در پروژههایی که زیبایی سازه اهمیت دارد (مثل ساختمانهای تجاری یا اداری) کاربرد بیشتری پیدا میکنند.
روشهای اتصال در ستون دوبل فلزی
اتصال با ورق بست (Bat Plate)
در این روش، ورقهای فولادی در فواصل مشخص بین دو پروفیل جوش داده میشوند. این ورقها باعث میشوند دو عضو بهصورت یکپارچه عمل کنند و انتقال نیرو بهدرستی انجام شود.
اتصال با تسمه
تسمههای فلزی گزینهای اقتصادیتر نسبت به ورق بست هستند و معمولاً در پروژههای سبکتر استفاده میشوند. البته فاصله و ضخامت تسمهها باید دقیقاً طبق محاسبات مهندسی باشد.
اتصال پیچ و مهرهای
در برخی پروژهها، بهویژه سازههای صنعتی یا پیشساخته، اتصال پیچ و مهرهای ترجیح داده میشود. این روش امکان باز و بسته کردن و اصلاح سازه را فراهم میکند.
فاصله بین پروفیلها در ستون دوبل فلزی
یکی از نکات بسیار مهم در اجرای ستون دوبل فلزی، فاصله بین دو پروفیل است. این فاصله معمولاً بین 5 تا 15 سانتیمتر در نظر گرفته میشود و به عوامل زیر بستگی دارد:
-
میزان بار وارد بر ستون
-
نوع پروفیل مورد استفاده
-
ارتفاع ستون
-
آییننامههای طراحی سازه
اگر فاصله بیش از حد باشد، ستون بهدرستی یکپارچه عمل نمیکند و اگر خیلی کم باشد، اجرای جوش و بتنریزی (در صورت نیاز) دشوار میشود.
مزایای ستون دوبل فلزی
ستون دوبل فلزی به دلایل زیادی محبوب مهندسان و مجریان پروژه است. از مهمترین مزایای آن میتوان به موارد زیر اشاره کرد:
-
افزایش چشمگیر ظرفیت باربری
-
عملکرد بهتر در برابر زلزله
-
کاهش طول کمانش
-
انعطاف بالا در طراحی
-
امکان تقویت سازه بدون افزایش بیش از حد وزن
-
صرفه اقتصادی در پروژههای بزرگ
به قول معروف: «هم فال است و هم تماشا!»؛ هم مقاومت بالا میرود، هم هزینهها منطقیتر میشود.
معایب ستون دوبل فلزی
البته هیچ سیستمی بیعیب نیست. ستون دوبل فلزی هم چالشهای خاص خودش را دارد:
-
نیاز به دقت بالا در اجرا
-
هزینه بیشتر نسبت به ستون تکی سبک
-
افزایش زمان اجرا
-
نیاز به جوشکاری یا اتصالات دقیق
اما اگر طراحی و اجرا اصولی باشد، این معایب در برابر مزایا تقریباً به چشم نمیآیند.
مشاهده قیمت پروفیل 4 میل گیلان در سایت آهن یک دو سه.
کاربردهای ستون دوبل فلزی
ستون دوبل فلزی در پروژههای متنوعی استفاده میشود، از جمله:
-
ساختمانهای چند طبقه مسکونی
-
برجها و ساختمانهای بلندمرتبه
-
سولههای صنعتی و کارخانجات
-
پارکینگهای طبقاتی
-
سازههای با دهانه بزرگ
-
پروژههای مقاومسازی سازه
هر جا که بار زیاد است و ایمنی حرف اول را میزند، ستون دوبل فلزی یک گزینه جدی است.
تفاوت ستون دوبل فلزی با ستون تکی
| ویژگی | ستون تکی فلزی | ستون دوبل فلزی |
|---|---|---|
| ظرفیت باربری | متوسط | بالا |
| مقاومت در برابر کمانش | کمتر | بیشتر |
| هزینه اجرا | کمتر | بیشتر |
| ایمنی سازه | معمولی | بسیار بالا |
| کاربرد | پروژههای سبک | پروژههای سنگین |
نکات مهم در طراحی ستون دوبل فلزی
در طراحی ستون دوبل فلزی باید به نکات زیر توجه ویژه داشت:
-
محاسبه دقیق بارهای فشاری و جانبی
-
انتخاب نوع و سایز پروفیل مناسب
-
رعایت فاصله استاندارد بین پروفیلها
-
طراحی صحیح ورقهای بست
-
تطابق با آییننامههای ملی و بینالمللی (مثل AISC و مبحث دهم مقررات ملی ساختمان)
مشاهده قیمت روز ورق در سایت آهن یک دو سه.
اجرای ستون دوبل فلزی؛ جایی که تجربه حرف اول را میزند

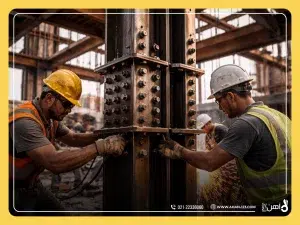

اجرای ستون دوبل فلزی نیازمند تجربه، دقت و نظارت مهندسی است. کوچکترین خطا در جوشکاری یا فاصلهگذاری میتواند عملکرد کل ستون را زیر سؤال ببرد. بنابراین همیشه توصیه میشود اجرای این نوع ستونها به تیمهای متخصص سپرده شود.
سوالات متداول درباره ستون دوبل فلزی
ستون دوبل فلزی چیست؟
ستون دوبل فلزی از کنار هم قرار گرفتن دو پروفیل فلزی ساخته میشود تا مقاومت و ظرفیت باربری سازه افزایش یابد.
چرا از ستون دوبل فلزی استفاده میشود؟
برای تحمل بارهای سنگینتر، کاهش کمانش ستون و افزایش ایمنی سازه، بهخصوص در ساختمانهای چند طبقه.
ستون دوبل فلزی بیشتر با چه پروفیلهایی ساخته میشود؟
معمولاً با تیرآهن، ناودانی یا قوطی فلزی اجرا میشود که تیرآهن رایجترین گزینه است.
فاصله بین پروفیلها در ستون دوبل فلزی چقدر است؟
بسته به طراحی سازه معمولاً بین ۵ تا ۱۵ سانتیمتر در نظر گرفته میشود.
ستون دوبل فلزی بهتر است یا ستون تکی؟
برای سازههای سنگین و بلند، ستون دوبل فلزی عملکرد و ایمنی بسیار بهتری نسبت به ستون تکی دارد.
آیا ستون دوبل فلزی برای مناطق زلزلهخیز مناسب است؟
بله، این نوع ستون به دلیل مقاومت بالاتر، گزینهای مناسب برای مناطق زلزلهخیز محسوب میشود.
اتصال ستون دوبل فلزی چگونه انجام میشود؟
اتصال معمولاً با ورق بست، تسمه فلزی یا پیچ و مهره انجام میشود.
هزینه اجرای ستون دوبل فلزی بیشتر است؟
در مقایسه با ستون تکی کمی هزینه بیشتری دارد، اما ایمنی و دوام بالاتری فراهم میکند.
ستون دوبل فلزی در چه ساختمانهایی کاربرد دارد؟
در ساختمانهای چند طبقه، سولهها، پارکینگهای طبقاتی و سازههای صنعتی کاربرد زیادی دارد.
اجرای ستون دوبل فلزی نیاز به تخصص دارد؟
بله، طراحی و اجرای آن باید زیر نظر مهندس سازه و افراد متخصص انجام شود.
آیا ستون دوبل فلزی انتخاب درستی است؟
اگر بخواهیم صادقانه بگوییم، ستون دوبل فلزی یکی از مطمئنترین و حرفهایترین گزینهها برای سازههای سنگین و حساس است. شاید هزینه اولیه آن کمی بیشتر باشد، اما در عوض خیال شما را از بابت ایمنی، دوام و عملکرد سازه راحت میکند.
در بازار امروز که کیفیت ساخت اهمیت بیشتری از همیشه دارد، انتخاب ستون دوبل فلزی یعنی سرمایهگذاری روی آینده سازه. همان ضربالمثل معروف: «خرج که از کیسه مهمان بود، حاتمطایی شدن آسان است»؛ اما اینجا خرج از کیسه خودتان است و عاقلانه خرج کردن، هنر واقعی است.
