شناژ؛ ستون فقرات پنهان اما حیاتی ساختمان
شناژ، پهلوانی که هیچ کس نمیبیند اما همه حس میکنند
در دنیای ساختوساز، بعضی عناصر آنقدر بیسروصدا اما مؤثر عمل میکنند که اگر نبودند، هیچ ساختمانی حتی یک شب هم دوام نمیآورد. «شناژ» دقیقاً یکی از همین قهرمانهای پشت پرده است؛ بخشی از سازه که شاید دیده نشود، اما تمام بارهای سازهای را مثل یک پهلوان واقعی جمعوجور کرده و ساختمان را در برابر نیروهای جانبی و نشستهای خطرناک حفظ میکند. اگر در حوزه ساختمانسازی و آهنآلات فعالیت دارید یا تصمیم دارید یک پروژه عمرانی را آغاز کنید، شناختن شناژ از واجبات است. در این مقاله از پایه تا پیشرفته، با زبانی ساده و کاربردی به سراغ شناژ میرویم و همه چیز را درباره آن توضیح میدهیم.
شناژ چیست؟

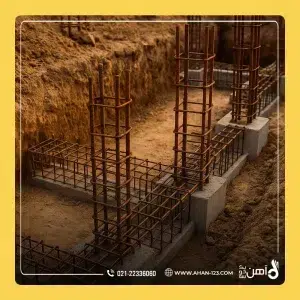

شناژ (Grade Beam یا Tie Beam) یکی از عناصر مهم در سازههای بتنی است که وظیفه آن اتصال اجزای مختلف فونداسیون و یکپارچهسازی پی سازه است. بهعبارت دقیقتر، شناژ تیر بتنی مسلحی است که بین پیها، کرسیها، ستونها یا دیوارها اجرا میشود تا بارها را توزیع، انتقال و تعادلبخشی کند.
در زبان ساده، همانطور که در بدن انسان ستون فقرات همه اعضا را به هم متصل میکند، در ساختمان نیز شناژ این نقش را برعهده دارد. بدون شناژ، سازه مانند فردی است که ستون فقراتش را از او گرفته باشند؛ هر شوکی میتواند آن را بههم بریزد.
یکی از مهمترین کارکردهای شناژ جلوگیری از نشست نامتقارن است. وقتی خاک سست باشد یا بارها بهطور یکنواخت توزیع نشوند، احتمال نشست وجود دارد. شناژ با ایجاد اتصال سخت بین پیها، نیروی نشست را کنترل و پخش میکند.
مشاهده قیمت میلگرد برند آناهیتا در سایت آهن یک دو سه.
انواع شناژ
شناژها بسته به محل اجرا و وظیفهای که برعهده دارند در دستههای مختلفی قرار میگیرند. هر نوع شناژ کاربرد، رفتار سازهای و شرایط اجرایی مخصوص به خود را دارد.
۱. شناژ افقی (Horizontal Tie Beam)

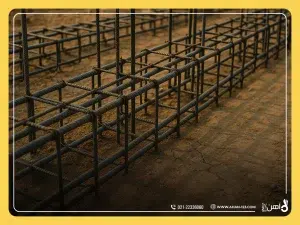

شناژ افقی رایجترین نوع شناژ است و بین پیها و کرسیها اجرا میشود. این نوع شناژ بارهای خمشی و کششی را کنترل کرده و از جابهجایی پیها جلوگیری میکند. در ساختمانهایی که روی خاک با مقاومت کم ساخته میشوند، اجرای شناژ افقی کاملاً ضروری است.
۲. شناژ عمودی (Vertical Tie Beam)
شناژ عمودی برای اتصال بخشهای بالایی و پایینی دیوارها یا ستونها اجرا میشود. این نوع شناژ کمک میکند که دیوارها در برابر نیروهای جانبی مثل زلزله مقاومت بیشتری داشته باشند. درباره آن در بخش بعدی کاملتر توضیح میدهیم.
۳. شناژ روی دیوار (Grade Beam on Wall)
در این حالت شناژ روی دیوارهای باربر یا دیوارهای کرسی اجرا میشود. این نوع شناژ بار سقف یا تیرها را به دیوار منتقل کرده و سپس دیوار آن را به فونداسیون میرساند.
۴. شناژ مخفی (Hidden Grade Beam)
در برخی پروژهها به دلایل معماری یا محدودیت فضا، شناژ داخل زمین یا زیر پوستهنهایی ساختمان پنهان میشود. این نوع شناژ کارکرد سازهای کامل دارد اما دیده نمیشود. بهاصطلاح «کار خوبه خدا درست کنه، ولی بیسروصدا!»
شناژ عمودی چیست؟
شناژ عمودی (Vertical Tie Beam) تیر بتنی مسلحی است که در امتداد ارتفاع ساختمان و اغلب در کنار ستونها یا دیوارهای باربر اجرا میشود. وظیفه اصلی آن مقاومت در برابر نیروهای جانبی مانند زلزله و باد است.
تصور کنید زلزله میخواهد دیوار را مثل یک صفحه ورق آهنی تکان دهد؛ شناژ عمودی مانند یک مهار فلزی، دیوار را چفت کرده و اجازه جابهجایی زیاد را نمیدهد. این نوع شناژ همچنین از ترک خوردن دیوارها نیز جلوگیری میکند.
در ساختمانهای بنایی، شناژ عمودی از ضروریات است و معمولاً با میلگردهای طولی و خاموتهای منظم اجرا میشود.
شناژ دیوار چیست؟
شناژ دیوار (Wall Grade Beam) تیری بتنی است که روی دیوارهای کرسی چینی یا دیوارهای باربر اجرا میشود. وقتی دیوار نیاز دارد بارهای سقف یا تیر را انتقال دهد، شناژ مانند «یک کف دست محکم» بار را گرفته و بهطور یکنواخت به دیوار وارد میکند.
این نوع شناژ از کمانش دیوار جلوگیری کرده و باعث میشود مقاومت فشاری دیوار افزایش پیدا کند. علاوه بر این، شناژ دیوار از انتشار ترکهای ناشی از بارهای سقف نیز جلوگیری میکند.
شناژ سقف چیست؟
شناژ سقف (Tie Beam in Roof System) نوعی تیر تقویتی است که در سقف برای اتصال تیرها، دیوارها یا اجزای سقف اجرا میشود. در برخی سیستمهای سقف، بهخصوص سقف شیروانی یا سقفهایی که دهانه بزرگ دارند، شناژ سقف نقش حیاتی دارد.
این شناژ مانع از خمش بیش از اندازه سقف شده و بارهای نقطهای را پخش میکند. همچنین در برخی ساختمانها برای جلوگیری از لرزش سقف و کاهش نوسانات سازهای استفاده میشود.
شناژ مخفی چیست؟
شناژ مخفی یکی از انواع شناژ است که بهصورت نامحسوس در کف، داخل دیوار یا زیر پوسته معماری ساختمان اجرا میشود. دلیل پنهان بودن آن میتواند زیباییشناسی، محدودیت فضا یا نیاز به ایجاد سطح صاف باشد.
هرچند نامش «مخفی» است، اما وظیفهای کاملاً مهم دارد:
✔ اتصال پیها
✔ کنترل نشست
✔ جلوگیری از ترکهای سازهای
✔ افزایش یکپارچگی ساختمان
درواقع شناژ مخفی همان کارکرد شناژ معمولی را دارد اما از چشم مخاطب دور میماند. به قول قدیمیها «کار بیادعا همیشه برکتش بیشتره!»
مشاهده قیمت پروفیل 2 میل گیلان در سایت آهن یک دو سه.

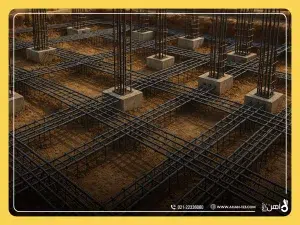

اصول شناژبندی ساختمان
شناژبندی ساختمان باید بر اساس اصول مهندسی، آییننامهها (مثل مبحث نهم مقررات ملی ساختمان) و نظر مهندس محاسب انجام شود. رعایت این اصول تضمینکننده ایمنی و طول عمر ساختمان است.
۱. استفاده از میلگرد مناسب
میلگردهای طولی و خاموتها باید طبق نقشه اجرا شوند. معمولاً برای شناژ میلگردهای A3 یا A4 با قطر ۱۲ تا ۱۸ میلیمتر استفاده میشود. کمکاری در این بخش مثل صرفهجویی در نخ دندان است؛ شاید الان خوشحال شوید ولی بعداً دردسر بزرگی درست میشود!
۲. قالببندی اصولی
قالب باید صاف، محکم و بدون نشتی باشد تا بتن بهدرستی شکل بگیرد.
۳. بتنریزی با تراکم مناسب
برای شناژ معمولاً بتن با رده C25 یا C30 استفاده میشود. ویبره کردن بتن فراموش نشود؛ بتن هوا گرفته مثل نان وسط خام است.
۴. رعایت کاور بتنی
فاصله میلگرد تا سطح بیرونی بتن (کاور) باید رعایت شود تا میلگردها از خوردگی حفظ شوند.
۵. اتصال صحیح به فونداسیون و ستونها
نباید بین شناژ و فونداسیون فاصله یا ضعف اتصال وجود داشته باشد.
مشاهده قیمت روز ورق در سایت آهن یک دو سه.

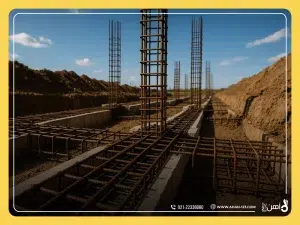

فرق شناژ با فونداسیون
این سؤال یکی از رایجترین و مهمترین پرسشهایی است که معمولاً در پروژهها مطرح میشود. فونداسیون و شناژ هر دو در پایینترین بخش سازه قرار میگیرند اما نقش آنها کاملاً متفاوت است:
فونداسیون چیست؟
فونداسیون (Foundation) بهعنوان «پی» یا «پایه ساختمان» وظیفه دارد بارهای کل سازه را به زمین منتقل کند. فونداسیون مستقیماً با خاک درگیر است.
شناژ چه میکند؟
شناژ پیها را به هم متصل میکند، از نشست جلوگیری میکند و سازه را یکپارچه نگه میدارد.
درواقع:
فونداسیون بار را میگیرد، شناژ پخش میکند و کنترل میکند.
به عبارت سادهتر، فونداسیون مثل ریشههای اصلی درخت است و شناژ مثل ریشههای فرعی که در اطراف پخش شدهاند تا کل درخت را محکم نگه دارند.
سوالات متداول
۱. شناژ چیست؟
شناژ تیر بتنی مسلحی است که برای اتصال پیها و جلوگیری از نشست نامتقارن در ساختمان استفاده میشود.
۲. آیا اجرای شناژ در همه ساختمانها ضروری است؟
بله؛ بهخصوص در ساختمانهای بنایی و سازههایی که روی خاک سست اجرا میشوند.
۳. تفاوت شناژ با فونداسیون چیست؟
فونداسیون بار سازه را به زمین منتقل میکند، اما شناژ پیها را به هم وصل کرده و از جابهجایی و نشست جلوگیری میکند.
۴. شناژ عمودی چه کاربردی دارد؟
برای تقویت دیوارها و مقاومت در برابر زلزله استفاده میشود.
۵. شنـاژ مخفی چیست؟
نوعی شناژ است که در کف یا داخل دیوار پنهان میشود اما عملکرد سازهای کامل دارد.
۶. چه میلگردی برای شناژ استفاده میشود؟
معمولاً میلگرد A3 یا A4 با قطر ۱۲ تا ۱۸ میلیمتر بسته به طراحی کار استفاده میشود.
۷. اگر شناژ اجرا نشود چه اتفاقی میافتد؟
خطر ترک خوردن دیوارها، نشست نامتقارن و کاهش مقاومت سازه وجود خواهد داشت.
چرا اجرای صحیح شناژ، نصف مشکلات سازه را حل میکند؟
شناژ یکی از مهمترین عناصر سازهای در ساختمانسازی است؛ عنصری که شاید در ظاهر دیده نشود اما ستون فقرات کل سازه را تشکیل میدهد. اجرای صحیح شناژ، انتخاب میلگرد مناسب، بتنریزی اصولی و رعایت استانداردها تضمین میکند که ساختمان در برابر نیروهای جانبی، نشستهای احتمالی و بارهای مختلف مقاوم بماند.
اگر در حوزه آهنآلات، فروش میلگرد، تیرآهن یا اجرای سازههای بتنی فعالیت دارید، شناخت دقیق شناژ و انواع آن میتواند شما را چند قدم از رقبا جلوتر ببرد.
