انتخاب نبشی بال مساوی و نامساوی برای پروژه های ساختمانی و صنعتی
به عنوان کسی که در بازار آهن بارها نبشی را زیر بار غیرمتقارن دیده و تجربه خمکاری و جوشکاری انواع آن را دارد، خوب میداند نبشی بال مساوی یا نامساوی تنها در اسم با هم تفاوت ندارند!یک سازه ساده، نبشی بال نامساوی بیش از نیاز بوده و هزینه را بالا برده است. همین تجربه هاست که نشان میدهد شناخت دقیق این دو نوع نبشی چقدر مهم است.
مشاوره رایگان و خرید انواع آهن آلات با کارشناسان فنی ما در آهن123 تماس بگیرید 02122336060

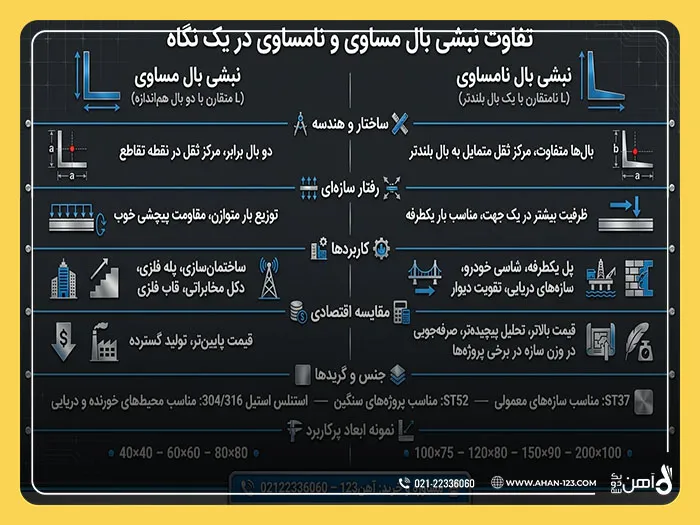

اینفوگرافیک نبشی بال مساوی و نامساوی
نبشی چیست و چرا اینقدر مهم است؟
نبشی یکی از مقاطع فولادی است که به شکل حرف L انگلیسی طراحی شده و از دو بال عمود به هم تشکیل شده است. این شکل هندسی ساده اما کاربردی، باعث شده نبشی در جاهایی که نیاز به تقویت گوشه ها و لبه ها وجود دارد، بهترین گزینه باشند. نبشیها در صنایع مختلفی از جمله ساختمانسازی، خودروسازی، دریانوردی و حتی صنایع نفت و گاز مورد استفاده قرار میگیرند.
مهمترین دلیل محبوبیت نبشیها، توانایی آنها در توزیع نیروها و افزایش مقاومت سازه در برابر فشارهای مختلف است. به خصوص در ساختمانهای فلزی، نبشیها به عنوان قطعات اتصال، تقویتکننده و حتی المانهای سازهای اصلی به کار میروند. بدون نبشیهای مناسب، بسیاری از سازه های فلزی ما امکانپذیر نبودند یا هزینه ساخت آنها به شدت افزایش مییافت.
نبشی بال مساوی
نبشی بال مساوی پروفیلی Lشکل است که هر دو بال آن طول یکسانی دارند و همین تقارن باعث میشود مرکز ثقل در محل تلاقی بالها قرار بگیرد و نیروها بهطور متوازن در مقطع پخش شوند.
این ویژگی، محاسبات مهندسی را ساده میکند و انتخاب آن را برای سازه هایی که بارگذاری دوطرفه دارند منطقی میسازد.
نبشی های بال مساوی در دامنه ابعادی گسترده از 20×20 تا 200×200 میلی متر و در ضخامتهای مختلف تولید میشوند و بهدلیل فرایند تولید ساده، گزینهای اقتصادیتر نسبت به نوع نامساوی بهشمار میروند.
کاربردهای مهم آن شامل ساخت قابهای فلزی، اتصال تیر و ستون، پلسازی، اجرای پله های فلزی، سازه های صنعتی، دکلهای مخابراتی و اسکلت ساختمانهای چندطبقه است.
نبشی بال نامساوی
نبشی بال نامساوی پروفیلی Lشکل است که طول دو بال آن با هم تفاوت دارد و همین ساختار نامتقارن باعث میشود مرکز ثقل به سمت بال بلندتر جابهجا شود و مقطع بتواند در یک جهت ظرفیت بیشتری ارائه دهد.
این ویژگی، آن را برای سازه هایی که بار یکطرفه دارند یا نیاز به تقویت موضعی در یک سمت وجود دارد، مناسب میکند.
نبشیهای نامساوی در ترکیبهای ابعادی متنوع تولید میشوند و امکان طراحی دقیقتر و کاهش وزن سازه در برخی پروژه ها را فراهم میکنند، هرچند تحلیل مهندسی آنها نسبت به نوع مساوی پیچیدهتر است.
کاربردهای اصلی این مقطع شامل سازه های با بار نامتعادل، تقویت دیوارها، پلهای یکطرفه، شاسی خودرو، ساختارهای دریایی، تجهیزات نفت و گاز، تیرورقهای خاص و سازه های راهآهن و پلهای هوایی است.
تفاوتهای بین نبشی بال مساوی و نامساوی
برای انتخاب درست بین این دو نوع نبشی، باید تفاوتهای آنها را به خوبی بشناسید. این تفاوتها فقط به شکل ظاهری محدود نمیشود، بلکه به رفتار سازهای، محاسبات و کاربردهای آنها نیز مربوط میشود.
مقایسه ساختاری
نبشی بال مساوی دارای تقارن کامل است. این یعنی اگر نبشی را از نقطه تقاطع دو بال برش دهید، دو قسمت کاملاً مشابه به دست میآید. این تقارن باعث میشود که مرکز ثقل دقیقاً در نقطه تقاطع باشد و محورهای اصلی نبشی با بالها زاویه 45 درجه بسازند.
در مقابل، نبشی بال نامساوی فاقد این تقارن است. مرکز ثقل آن به سمت بال بلندتر متمایل است و محورهای اصلی زاویه متفاوتی با بالها میسازند. این ویژگی باعث میشود که رفتار نبشی تحت بارگذاری متفاوت باشد.
مقایسه رفتار سازهای
تحت بارگذاری یکنواخت، نبشی بال مساوی به طور یکسان در هر دو بال خمش میکند. این یعنی که هر دو بال به یک میزان تنش را تحمل میکنند. اما در نبشی بال نامساوی، بال بلندتر تنش بیشتری تحمل میکند و بال کوتاهتر نقش کمکی دارد.
این تفاوت در رفتار سازهای باعث میشود که نبشی بال نامساوی برای شرایطی که بار یکطرفه است، کارایی بهتری داشته باشد. برای مثال، در یک پل که فقط از یک طرف بار ترافیکی دارد، استفاده از نبشی نامساوی میتواند تا 15 درصد در مصرف فولاد صرفهجویی کند.
مقایسه اقتصادی
از نظر اقتصادی، نبشی بال مساوی معمولاً ارزانتر است. دلیل این امر، سادگی فرآیند تولید و حجم بالای تولید است. نبشیهای بال مساوی به صورت انبوه تولید میشوند و در انبارها به وفور یافت میشوند.
نبشی بال نامساوی به دلیل تنوع بیشتر و حجم تولید کمتر، معمولاً قیمت بالاتری دارد. اما این قیمت بالاتر ممکن است در پروژه های خاص با صرفهجویی در وزن کل سازه جبران شود.
جدول مقایسه کامل نبشی بال مساوی و نامساوی
| ویژگی | نبشی بال مساوی | نبشی بال نامساوی | توضیحات تکمیلی |
| شکل هندسی | دو بال کاملاً برابر | دو بال با طولهای مختلف | تقارن در مساوی، عدم تقارن در نامساوی |
| مرکز ثقل | در نقطه تقاطع | متمایل به بال بلندتر | تأثیر مستقیم در محاسبات |
| محورهای اصلی | زاویه 45 درجه با بالها | زاویه متغیر با بالها | مهم برای تحلیل خمش |
| توزیع بار | یکنواخت و متقارن | نامتقارن و جهتدار | کلید انتخاب نوع نبشی |
| محاسبات | ساده و سریع | پیچیده و زمانبر | نیاز به نرمافزارهای تخصصی |
| کاربرد | سازه های متقارن | سازه های نامتقارن | تعیینکننده اصلی انتخاب |
| قیمت | معمولاً ارزانتر | معمولاً گرانتر | تأثیر مستقیم بر بودجه |
| وزن برای مقاومت مشابه | سنگینتر | سبکتر | صرفهجویی در مصرف فولاد |
| در دسترس بودن | بسیار بالا | متوسط | تأثیر بر زمانبندی پروژه |
| جوشپذیری | عالی | خوب | نیاز به دقت بیشتر در نامساوی |
| مقاومت به پیچش | بالا | متوسط | مهم برای سازه های تحت پیچش |
جنس و مواد اولیه نبشیها
نبشیها معمولاً از دو نوع ماده اصلی ساخته میشوند که هر کدام ویژگیهای خاص خود را دارند. انتخاب جنس مناسب به محیط استفاده، نوع بار و بودجه پروژه بستگی دارد.
نبشی آهنی
نبشی آهنی از فولاد کربنی معمولی (ST37) یا فولاد کمآلیاژ (ST52) ساخته میشود. این نوع نبشی به دلیل قیمت مناسب و مقاومت خوب، پرکاربردترین نوع در صنعت ساختمانسازی است. نبشی آهنی معمولاً به روش نورد گرم تولید میشود و در برابر فشار و خمش مقاومت بالایی دارد.
ویژگیهای نبشی آهنی ST37
- مقاومت تسلیم: 240 مگاپاسکال
- مقاومت کششی: 370 مگاپاسکال
- مناسب برای سازه های معمولی
- قیمت بسیار مناسب
- جوشپذیری عالی
ویژگیهای نبشی آهنی ST52
- مقاومت تسلیم: 355 مگاپاسکال
- مقاومت کششی: 520 مگاپاسکال
- مناسب برای سازه های سنگین
- قیمت معمولی
- جوشپذیری خوب با رعایت پیشگرمایش
نبشی استنلس استیل
برای محیطهای خورنده یا نیازمند بهداشت بالا، از نبشی استنلس استیل استفاده میشود. این نوع نبشی در برابر رطوبت، مواد شیمیایی و دمای بالا مقاومت بسیار بالایی دارد و در صنایع غذایی، دارویی و دریایی کاربرد دارد.
ویژگیهای نبشی استنلس استیل 304
- مقاومت خوردگی: عالی در محیطهای معمولی
- مقاومت مکانیکی: مشابه ST37
- قیمت: 7 تا 8 برابر نبشی آهنی
- کاربرد: صنایع غذایی، دارویی، ساختمانی
ویژگیهای نبشی استنلس استیل 316
- مقاومت خوردگی: عالی در محیطهای دریایی و شیمیایی
- مقاومت مکانیکی: بالاتر از 304
- قیمت: 8 تا 9 برابر نبشی آهنی
- کاربرد: صنایع دریایی، نفت و گاز، پتروشیمی
انتخاب نبشی بر اساس نوع پروژه
| نوع پروژه | پیشنهاد اول | پیشنهاد دوم | دلیل انتخاب | نکات تکمیلی |
| ساختمان مسکونی 4 طبقه | نبشی بال مساوی 60×60 | نبشی بال نامساوی 80×60 | بارگذاری متقارن، اقتصادی بودن | استفاده از ST37 کافی است |
| سوله صنعتی 20 متری | نبشی بال مساوی 80×80 | نبشی بال نامساوی 100×75 | اقتصادی بودن، دسترسی آسان | ضخامت 8 میلیمتر مناسب است |
| پل عابر پیاده | نبشی بال نامساوی 120×80 | نبشی بال مساوی 100×100 | بار یکطرفه، صرفهجویی در وزن | استفاده از ST52 پیشنهاد میشود |
| سکوی نفتی دریایی | نبشی استنلس استیل 316 | نبشی بال نامساوی 150×90 | مقاومت به خوردگی، بار نامتقارن | نیاز به استاندارد ISO |
| شاسی خودرو سنگین | نبشی بال نامساوی 80×60 | نبشی آهنی ST52 | تقویت جهتدار، مقاومت به خستگی | نیاز به عملیات حرارتی |
| پل هوایی راهآهن | نبشی بال نامساوی 200×100 | نبشی بال مساوی 150×150 | بار متحرک یکطرفه، دهانه بزرگ | ضخامت حداقل 15 میلیمتر |
| ساختمان اداری 10 طبقه | نبشی بال مساوی 100×100 | نبشی بال نامساوی 120×80 | بارگذاری متقارن، مقاومت بالا | استفاده از ST52 الزامی است |
جدول مقایسه ابعاد و وزن تقریبی نبشی ها
| سایز (میلیمتر) | ضخامت (میلیمتر) | وزن تقریبی (کیلوگرم/متر) | نوع | کاربرد پیشنهادی |
| 40×40 | 4 | 2.42 | مساوی | قابهای کوچک، پله های خانگی |
| 50×50 | 5 | 3.77 | مساوی | سوله های کوچک، اسکلت سبک |
| 60×60 | 6 | 5.42 | مساوی | ساختمانهای مسکونی، قابهای متوسط |
| 80×80 | 8 | 9.63 | مساوی | سوله های صنعتی، پلهای کوچک |
| 100×75 | 8 | 10.6 | نامساوی | پلهای یکطرفه، تقویت دیوار |
| 120×80 | 10 | 14.2 | نامساوی | سازه های صنعتی، شاسی خودرو |
| 150×90 | 12 | 20.1 | نامساوی | پلهای بزرگ، سکوهای نفتی |
| 200×100 | 15 | 32.8 | نامساوی | سازه های سنگین، برجها |
جدول مقایسه استحکام و رفتار سازهای نبشی ها
| پارامتر | نبشی بال مساوی | نبشی بال نامساوی | توضیحات فنی |
| مقاومت خمشی | متوسط تا بالا | بالا | نامساوی به دلیل بال بلندتر، مقاومت خمشی بیشتری دارد |
| مقاومت پیچشی | بالا | متوسط | تقارن مساوی باعث مقاومت پیچشی بهتر میشود |
| مقاومت فشاری | بالا | بالا | هر دو نوع مقاومت فشاری خوبی دارند |
| مناسب برای بار دینامیکی | بله | خیر | مساوی برای بارهای متحرک بهتر است |
| مناسب برای بار استاتیکی | بله | بله | هر دو برای بارهای ثابت مناسب هستند |
| کاربرد در سازه های سبک | عالی | خوب | مساوی برای سازه های سبک اقتصادیتر است |
| کاربرد در سازه های سنگین | خوب | عالی | نامساوی برای سازه های سنگین کارایی بهتری دارد |
| مقاومت به خستگی | بالا | متوسط | مساوی برای بارهای تکراری بهتر است |
عوامل موثر بر قیمت نبشی
قیمت نبشی به عوامل مختلفی بستگی دارد که شناخت آنها به شما کمک میکند بهترین زمان برای خرید را انتخاب کنید:
نوع ماده
نبشی استنلس استیل به مراتب گرانتر از نبشی آهنی است. تفاوت قیمت میتواند تا 6 برابر باشد. این تفاوت به دلیل قیمت بالای مواد اولیه و فرآیند تولید پیچیدهتر است.
ابعاد و ضخامت
هرچه ابعاد و ضخامت بیشتر باشد، قیمت بالاتر است. اما این رابطه خطی نیست. نبشیهای بسیار بزرگ ممکن است به دلیل حجم تولید کمتر، قیمت نسبی بالاتری داشته باشند.
استاندارد
نبشیهای استاندارد بینالمللی ممکن است گرانتر باشند. نبشیهای تولید شده بر اساس استاندارد ملی ایران معمولاً قیمت مناسبتری دارند.
برند تولیدکننده
برندهای معتبر معمولاً قیمت بالاتری دارند. این قیمت بالاتر به دلیل کیفیت بهتر، کنترل کیفی دقیقتر و خدمات پس از فروش است.
حجم خرید
خرید عمده معمولاً تخفیف بیشتری دارد. اگر پروژه بزرگی دارید، بهتر است کل نیاز خود را یکجا خریداری کنید. تخفیفها میتواند تا 10 درصد باشد.
شرایط بازار
قیمت آهن و فولاد در بازار جهانی بر قیمت نهایی تأثیر دارد. نوسانات نرخ ارز، قیمت سنگ آهن و تقاضای جهانی میتواند قیمت نبشی را تغییر دهد.
فصل خرید
معمولاً در فصل ساختوساز (بهار و تابستان) قیمتها بالاتر است. در فصل پاییز و زمستان ممکن است قیمتها کاهش یابد.
هزینه حمل و نقل
نبشیها به دلیل وزن بالا، هزینه حمل قابل توجهی دارند. فاصله از کارخانه میتواند بر قیمت تمامشده تأثیر بگذارد.
نتیجه گیری
انتخاب بین نبشی بال مساوی و نامساوی به نوع پروژه و مدل بارگیری بستگی دارد.
نبشی بال مساوی برای کارهای معمول ساختمانی و جاهایی که نیرو در دو طرف پخش میشود انتخاب رایجی است، چون قیمت مناسبتری دارد و محاسبات آن هم سادهتر است.
نبشی بال نامساوی زمانی به کار میآید که بار در یک سمت بیشتر باشد یا نیاز باشد یک جهت سازه مقاومتر شود و در بعضی پروژه ها حتی باعث کمشدن وزن فولاد مصرفی میشود.
برای خرید، بهتر است با مهندس سازه هماهنگ کنید، استاندارد محصول را چک کنید و حتماً از فروشنده معتبر تهیه کنید، چون کیفیت این مقاطع روی ایمنی سازه تاثیر مستقیم دارد.
در سایت آهن123 هم انواع نبشی موجود است و امکان دریافت مشاوره وجود دارد. در نهایت، انتخاب محصول باکیفیت باعث دوام بیشتر سازه و کاهش هزینه های آینده میشود.
