چطور از شکم دادن سقف تیرچه بلوک پیشگیری کنیم؟ چک لیست مهندسی
سال ها کار در بازار آهن به من نشان داده که سقف تیرچه بلوک با وجود کاربرد گسترده اش، اگر درست اجرا نشود ممکن است دچار مشکل شکمدادگی شود.
این حالت همیشه خطرناک نیست، اما وقتی از حد معمول فراتر برود میتواند نشانه ضعف در طراحی، اجرای نادرست یا مصالح نامناسب باشد.
در بسیاری از پروژه ها دیده ام که بیتوجهی به شمع بندی، کیفیت بتن، فاصله تیرچه ها یا بارگذاری، همین مشکل را ایجاد کرده است.
سقف تیرچه بلوک
سقف تیرچه بلوک نوعی دال یکطرفه است که بار را در یک جهت اصلی منتقل میکند. این سقف از سه بخش اصلی تشکیل میشود.
- تیرچه
- بلوک پرکننده
- بتن درجا
تشکیل میشود. در این سیستم، تیرچه ها نقش عضو باربر را بر عهده دارند و بلوک ها بیشتر نقش پرکننده دارند و در تحمل بار مستقیم سهم اصلی ندارند.
پس از قرار گرفتن تیرچه ها و بلوک ها در جای خود، آرماتورهای افت و حرارت و سایر میلگرد های لازم اجرا میشوند و سپس بتنریزی انجام میگیرد. در نهایت، مجموعه سقف بهصورت یک سیستم یکپارچه عمل میکند.
تیرچه ها معمولا به دو شکل رایج دیده میشوند:
- تیرچه بتنی
- تیرچه فلزی با جان باز یا خرپایی
بلوک ها هم ممکن است از جنس سفال، سیمانی یا پلیاستایرن باشند. انتخاب نوع بلوک روی وزن نهایی سقف، سرعت اجرا و شرایط کار تاثیر میگذارد.
خرید میلگرد

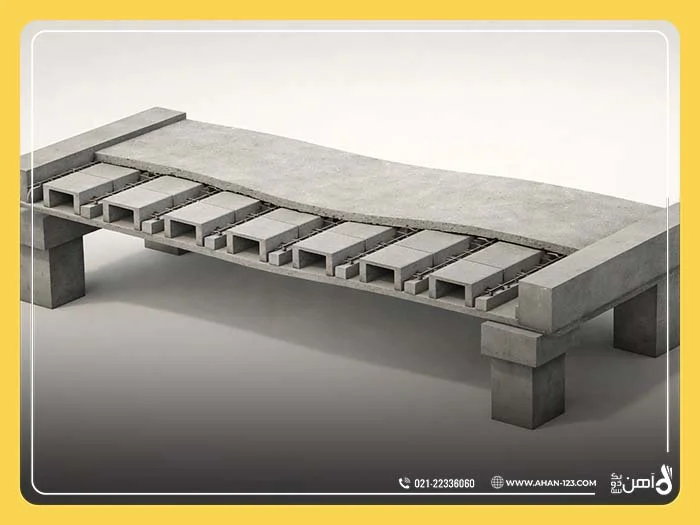

منظور از شکم دادن سقف تیرچه بلوک چیست؟
شکم دادن سقف در واقع به خیز یا افتادگی سطح سقف در میانه دهانه گفته میشود. این حالت زمانی رخ میدهد که سقف تحت بار وارد شده، تغییر شکل داده و خط تراز اولیه خود را از دست بدهد.
البته باید دقت کرد که هر نوع خیز بهمعنای خرابی یا خطر نیست؛ چون در سازه ها مقداری تغییر شکل تحت بار طبیعی است. آنچه اهمیت دارد، میزان خیز، روند افزایش آن و علت ایجاد آن است.
گاهی خیز سقف در حد مجاز طراحی است و از نظر سازه ای مشکلی ندارد. اما اگر این افتادگی زیاد باشد، در طول زمان بیشتر شود، با ترکخوردگی همراه باشد یا احساس لرزش به وجود آورد، باید موضوع بهصورت تخصصی بررسی شود.

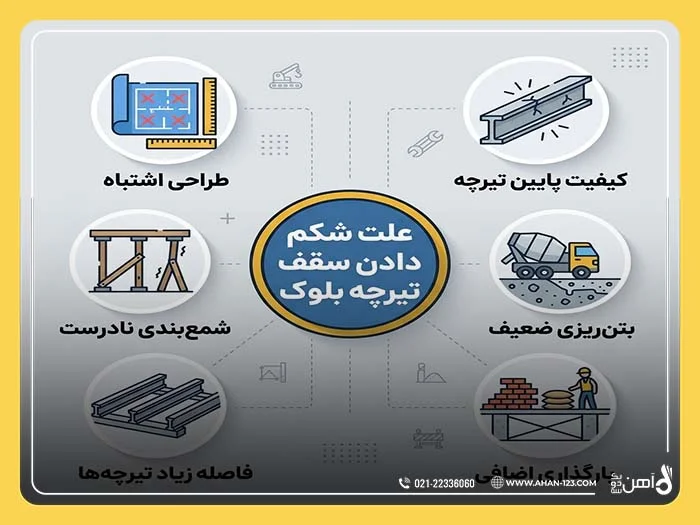

علت شکم دادن سقف تیرچه بلوک چیست؟
در پاسخ به این سوال باید گفت که شکم دادن سقف تیرچه بلوک معمولا یک علت واحد ندارد و نتیجه مجموعه ای از خطاها یا شرایط نامناسب است.
طراحی نامناسب سقف و محاسبات نادرست
یکی از اصلیترین دلایل شکم دادن سقف تیرچه بلوک، اشتباه در طراحی سازه است. اگر دهانه سقف، نوع بارگذاری، فاصله تیرچه ها، ضخامت بتن یا مشخصات میلگرد ها بهدرستی محاسبه نشده باشد، سقف در عمل مقاومت و سختی کافی نخواهد داشت.
- طول دهانه بیشتر از حد مناسب انتخاب شده است
- نوع تیرچه با دهانه همخوانی ندارد
- بارهای مرده و زنده درست برآورد نشده اند
- خیز بلندمدت سقف در محاسبات دیده نشده است
در چنین شرایطی، حتی اگر اجرا هم نسبتا درست باشد، سقف ممکن است بعد از مدتی دچار افتادگی شود.
این مورد بیشتر در پروژه هایی دیده میشود که طراحی با عجله انجام شده یا نقشه اجرایی بهدرستی کنترل نشده است.
استفاده از تیرچه بیکیفیت یا نامتناسب
تیرچه مهمترین عضو باربر در این نوع سقف است. اگر تیرچه از نظر ساخت، جوش، میلگرد مصرفی یا ابعاد استاندارد نباشد، توان تحمل بار کاهش پیدا میکند و احتمال خیز زیاد میشود.
- جوش نامناسب در تیرچه خرپایی
- استفاده از میلگرد با قطر کمتر از مقدار لازم
- کیفیت پایین بتن پاشنه تیرچه
- تابدار بودن تیرچه
- ساخت غیراستاندارد در کارگاه های غیرمجاز
وقتی تیرچه از ابتدا کیفیت لازم را نداشته باشد، تحت وزن بتن تازه و بارهای بعدی، دچار تغییر شکل بیشتری میشود. به همین دلیل، انتخاب تولیدکننده معتبر و کنترل مشخصات تیرچه پیش از اجرا اهمیت زیادی دارد.
خرید تیرآهن
اجرای نادرست شمعبندی زیر سقف
یکی از موارد بسیار مهم در اجرای سقف تیرچه بلوک، شمعبندی اصولی است. قبل از آنکه بتن به مقاومت کافی برسد، بار سقف روی شمعها منتقل میشود. اگر شمعبندی ضعیف، کمتعداد، نامنظم یا زودهنگام جمعآوری شود، تیرچه ها تحت بار بتن تازه و وزن اجرایی، دچار خیز میشوند.
- فاصله زیاد بین شمعها
- استفاده از پایه های ناپایدار
- نبود تراز مناسب در شمعبندی
- برداشتن شمعها قبل از رسیدن بتن به مقاومت لازم
- عدم توجه به طول دهانه در تعیین تعداد شمع
در خیلی از پروژه ها، شکم دادن سقف نه به خاطر ضعف مصالح، بلکه به دلیل اشتباه در جمع کردن زودهنگام جک ها و شمعها رخ میدهد.
بتنریزی غیراصولی و ضعف در عملآوری
بتن روی سقف تیرچه بلوک فقط یک پوشش ساده نیست؛ بخش مهمی از عملکرد سازه ای سقف به همین بتن وابسته است. اگر بتن با طرح اختلاط نامناسب تهیه شود یا به شکل غلط اجرا و نگهداری شود، مقاومت نهایی مورد انتظار را نخواهد داشت.
- نسبت آب به سیمان بالا
- ویبره نامناسب
- جداشدگی دانه ها
- بتنریزی غیر یکنواخت
- عملآوری ضعیف
- خشک شدن سریع بتن در هوای گرم
- یخزدگی بتن در هوای سرد
اگر بتن به مقاومت لازم نرسد، سقف در برابر بارها دچار خیز بیشتری خواهد شد. این موضوع بهخصوص در دهانه های بلندتر و سقف های پر بار بیشتر خودش را نشان میدهد.
فاصله نامناسب تیرچه ها
فاصله تیرچه ها باید دقیقا طبق نقشه و ضوابط اجرایی باشد. وقتی فاصله بین تیرچه ها بیشتر از حد مجاز در نظر گرفته شود، سهم بار وارد بر هر تیرچه بیشتر میشود و همین موضوع میتواند باعث افزایش خیز سقف شود.
برخی مجریان برای کاهش تعداد تیرچه یا پایین آوردن هزینه اولیه، فاصله ها را بیشتر میکنند. این کار در ظاهر شاید ساده به نظر برسد، اما در عمل، فشار بیشتری به هر تیرچه وارد میکند و ریسک افتادگی را بالا میبرد.
بارگذاری بیشتر از ظرفیت طراحی
یکی دیگر از دلایل مهم در بررسی علت شکم دادن سقف تیرچه بلوک، بارگذاری اضافی است. هر سقف بر اساس یک بار مشخص طراحی میشود. اگر بعد از اجرا بار بیشتری روی آن قرار گیرد، طبیعی است که خیز افزایش پیدا کند.
- انباشت مصالح ساختمانی روی سقف
- اجرای تیغهچینی سنگین در محل نامناسب
- نصب تجهیزات سنگین
- اجرای کفسازی سنگینتر از مقدار پیشبینیشده
- تغییر کاربری فضا
برای مثال، سقفی که برای کاربری مسکونی طراحی شده، اگر بعدا برای انبار یا فضای دارای بار زیاد استفاده شود، ممکن است دچار خیز غیرعادی شود.
خرید میلگرد
نبود یا اجرای ناقص آرماتورهای افت، حرارت و ممان منفی
در سقف تیرچه بلوک، فقط تیرچه ها تعیینکننده نیستند. آرماتورهای افت و حرارت و در برخی نواحی، آرماتورهای ممان منفی هم نقش مهمی در رفتار سقف دارند.
حذف این میلگردها یا اجرای ناقص آنها میتواند باعث ضعف موضعی، ترک خوردگی و افزایش تغییر شکل شود.
- نظارت کافی وجود ندارد
- بخشی از میلگردها حذف میشوند
- میلگردها با فاصله و قطر اشتباه اجرا میشوند
- مهاربندی و بستن شبکه بهدرستی انجام نمیشود
نشست تکیهگاه ها یا تغییر شکل تیرهای اصلی
گاهی مشکل از خود سقف نیست، بلکه از تکیهگاه های سقف ناشی میشود. اگر تیرهای اصلی، دیوارهای باربر یا اجزای نگهدارنده زیر سقف دچار نشست یا تغییر شکل شوند، سقف هم بهتبع آن افتادگی پیدا میکند.
- یک سمت سقف بیشتر پایین بیاید
- ترک های مورب در دیوارها دیده شود
- اختلاف تراز در چند بخش ساختمان ایجاد شود
پس در بررسی علت، فقط نباید به تیرچه و بلوک نگاه کرد؛ کل سیستم باربر باید دیده شود.
اثر خزش و جمعشدگی بتن در طول زمان
بعضی از سقف ها در ابتدا ظاهر مناسبی دارند، اما بعد از چند ماه یا چند سال، کمکم دچار افتادگی بیشتری میشوند. این موضوع میتواند ناشی از خزش بتن و تغییر شکل تدریجی تحت بار دائم باشد.
وقتی سقف بهطور مداوم تحت بار مرده قرار دارد، بتن در بلندمدت تغییر شکل بیشتری نسبت به حالت اولیه نشان میدهد. اگر این موضوع در طراحی درست در نظر گرفته نشده باشد یا کیفیت بتن پایین باشد، خیز بلندمدت از مقدار مورد انتظار فراتر میرود.
اجرای نامناسب در دهانه های بلند
هرچقدر دهانه سقف بزرگتر باشد، حساسیت آن نسبت به خیز هم بیشتر میشود. در دهانه های بلند، اگر نوع تیرچه، ارتفاع سقف، تعداد شمعها و جزییات اجرایی با دقت کنترل نشوند، احتمال شکم دادن سقف بیشتر خواهد شد.
- طراحی با دقت بیشتری انجام شود
- کیفیت تیرچه ها کنترل شود
- شمعبندی دقیقتر باشد
- بارگذاری اجرایی مدیریت شود
نشانه های خطرناک در شکم دادن سقف تیرچه بلوک
- افتادگی واضح در وسط دهانه
- بیشتر شدن خیز در گذر زمان
- ترک در سقف یا دیوارهای مجاور
- لرزش غیرعادی هنگام راه رفتن
- صدای ترک یا خردشدگی در برخی نواحی
- باز شدن درز بین سقف و دیوار
- اختلاف تراز محسوس در کف طبقه بالا
خرید تیرآهن
چگونه تشخیص دهیم شکم دادن سقف طبیعی است یا غیرعادی؟
برای پاسخ دقیق به این سوال باید اندازهگیری انجام شود. تشخیص صرفا با نگاه چشمی کافی نیست. مهندس سازه معمولا این موارد را بررسی میکند:
- طول دهانه
- مقدار خیز واقعی
- زمان ایجاد خیز
- نوع بارهای موجود
- نقشه سازه
- کیفیت اجزای اجرایی
- وجود ترک یا نشانه های همراه
در بسیاری از مواقع، مقدار مشخصی از خیز در محدوده مجاز قرار میگیرد. اما اگر این مقدار از حد مجاز بیشتر باشد یا با آسیبهای دیگر همراه شود، نیاز به اقدام اجرایی وجود دارد.
راه های رفع شکم دادن سقف تیرچه بلوک
برای رفع این مشکل، اول باید علت اصلی مشخص شود. بدون تشخیص درست، هر نوع تعمیر ممکن است ناقص یا حتی اشتباه باشد.
ارزیابی سازه توسط مهندس متخصص
اولین قدم، بازدید تخصصی و بررسی دقیق سقف است. در این مرحله ممکن است موارد زیر انجام شود.
- برداشت خیز سقف
- کنترل ترک ها
- بررسی نقشه و جزئیات اجرایی
- ارزیابی بارهای وارد بر سقف
- بررسی تکیهگاه ها و تیرهای اصلی
این مرحله پایه تصمیمگیری برای روش تعمیر است. بدون این ارزیابی، نمیتوان نسخه واحدی برای همه پروژه ها پیچید.
کاهش بار اضافی از روی سقف
اگر دلیل اصلی خیز، بارگذاری بیش از حد باشد، نخستین اقدام این است که بارهای غیرضروری حذف شوند.
- جمعآوری مصالح دپو شده
- حذف تجهیزات اضافه
- اصلاح کفسازی سنگین
- بازنگری در تیغهچینیهای اجرا شده
در برخی پروژه ها، فقط با کاهش بار، روند افزایش خیز متوقف میشود.
تقویت سقف با تیرآهن یا پروفیل فولادی
در مواردی که سقف نیاز به تقویت دارد، یکی از روشهای رایج استفاده از تیرآهن یا پروفیل فولادی است. این کار با هدف افزایش ظرفیت باربری و کاهش خیز انجام میشود.
- افزودن تیر فولادی زیر سقف
- ایجاد تکیهگاه میانی
- نصب قیدهای تقویتی
- اتصال اجزای تقویتی به تیرهای اصلی
این روش باید حتما با طراحی مهندسی انجام شود، چون محل نصب، نوع مقطع و نحوه اتصال همگی روی نتیجه نهایی اثر دارند.
اجرای سیستمهای تقویتی مکمل
گاهی بسته به شرایط پروژه، از روشهای مکمل برای مقاومسازی استفاده میشود، از جمله:
- ژاکت فولادی برای برخی اعضا
- تقویت تیرهای اصلی
- اصلاح تکیهگاه ها
- تقویت دیوارها و اجزای باربر اطراف
این روشها زمانی کاربرد دارند که مشکل فقط محدود به خود سقف نباشد و سایر اجزای سازه هم در ایجاد افتادگی نقش داشته باشند.
خرید میلگرد
اصلاح یا بازسازی بخشی از سقف
اگر سقف بهشدت آسیب دیده باشد یا خطای اجرایی گسترده رخ داده باشد، ممکن است بخشی از سقف نیاز به بازسازی داشته باشد. این تصمیم معمولا زمانی مطرح میشود که:
- تیرچه ها کیفیت بسیار پایین داشته باشند
- بتن ضعیف و غیرقابل اعتماد باشد
- خیز بیش از حد مجاز و غیرقابل جبران باشد
- خطر بهره برداری وجود داشته باشد
این روش نسبت به سایر گزینه ها پرهزینهتر و زمانبرتر است، اما در بعضی پروژه ها تنها راه مطمئن به شمار میآید.
شمعگذاری و مهاربندی موقت تا زمان تصمیم نهایی
اگر میزان افتادگی زیاد باشد و احتمال خطر مطرح شود، پیش از اجرای تعمیر اصلی، ممکن است از شمعگذاری موقت استفاده شود تا بار سقف موقتا کنترل شود.
این اقدام برای ایمنسازی محیط انجام میشود و راهحل نهایی نیست.
نقش کیفیت آهن آلات در جلوگیری از خیز سقف
در اجرای سقف تیرچه بلوک، آهن آلات فقط یک بخش مصرفی ساده نیستند. کیفیت تیرچه، میلگرد و مقاطع فولادی تقویتی بهطور مستقیم روی مقاومت و پایداری سقف اثر میگذارد.
اگر قرار باشد سقف در برابر بارهای وارده عملکرد قابل قبولی داشته باشد، باید مصالح فولادی از نظر استاندارد، وزن، سایز و اصالت کنترل شوند.
به همین دلیل، در پروژه های ساختمانی، اطلاع از مشخصات فنی و قیمت روز مقاطع فولادی اهمیت زیادی دارد. انتخاب درست از همان ابتدا، احتمال بروز مشکلاتی مثل خیز بیش از حد، ضعف خمشی و نیاز به تعمیرات بعدی را کمتر میکند.
هنگام خرید مصالح برای سقف تیرچه بلوک به چه نکاتی توجه کنیم؟
- تطابق سایز میلگرد با نقشه
- خرید از تامینکننده معتبر
- بررسی گواهی و مشخصات فنی
- کنترل ظاهر تیرچه و کیفیت ساخت آن
- توجه به یکنواختی ابعاد و سلامت قطعات
- مقایسه قیمت با مشخصات واقعی محصول، نه فقط عدد نهایی
جمع بندی
اگر بخواهیم خیلی روشن به سوال علت شکم دادن سقف تیرچه بلوک پاسخ دهیم، باید بگوییم این مشکل معمولا به یک عامل محدود نمیشود. طراحی اشتباه، تیرچه غیراستاندارد، اجرای ضعیف شمعبندی، بتنریزی نامناسب، فاصله نادرست تیرچه ها، بارگذاری اضافه و حتی نشست تکیهگاه ها همگی میتوانند باعث خیز غیرعادی سقف شوند.
سایت آهن123 میتواند مرجع مناسبی برای بررسی قیمت روز آهن آلات و انتخاب آگاهانهتر در پروژه های ساختمانی شماست.
سوالات متداول
آیا شکم دادن سقف تیرچه بلوک بعد از گچکاری هم قابل تشخیص است؟
بله. در بسیاری از مواقع پس از نازککاری، افتادگی سقف با خط تراز، انعکاس نور یا ترک های سطحی بهتر دیده میشود. البته تشخیص دقیق همچنان نیازمند اندازهگیری فنی است.
آیا نوع بلوک مصرفی روی شکم دادن سقف اثر دارد؟
بهصورت غیرمستقیم بله. وزن بلوک و نحوه اجرای آن میتواند بر بار مرده سقف اثر بگذارد، اما نقش اصلی در تحمل بار با تیرچه و بتن است، نه خود بلوک.
آیا لرزش سقف همیشه به معنی شکم دادن آن است؟
خیر. لرزش میتواند به دلایل مختلفی رخ دهد و لزوما به معنای افتادگی سقف نیست. با این حال اگر لرزش با خیز، ترک یا صدای غیرعادی همراه باشد، باید بررسی تخصصی انجام شود.
آیا میتوان بدون تخریب، خیز سقف را اندازه گرفت؟
بله. با ابزارهای نقشه برداری، تراز لیزری و روشهای کنترل تغییر شکل میتوان مقدار خیز را بدون تخریب گسترده اندازهگیری کرد.
آیا سقف تیرچه بلوک در همه دهانه ها انتخاب مناسبی است؟
خیر. این سیستم برای همه شرایط یکسان نیست و بسته به طول دهانه، نوع کاربری و بارگذاری، ممکن است گزینه های دیگر مناسبتر باشند.
بعد از تقویت سقف، امکان ادامه استفاده از ساختمان وجود دارد؟
این موضوع به شدت مشکل، روش تقویت و نظر مهندس سازه بستگی دارد. در بعضی پروژه ها استفاده از ساختمان ادامه پیدا میکند و در برخی موارد نیاز به محدودیت موقت وجود دارد.
