استیفنر در سازهها؛ جزئی ساده، تأثیری بزرگ
استیفنر؛ قهرمان پنهان سازههای فلزی و بتنی
در دنیای سازههای فلزی و بتنی، بعضی اجزا شاید در نگاه اول خیلی به چشم نیایند، اما نبودشان میتواند کل سازه را به دردسر بیندازد. استیفنر دقیقاً یکی از همان قهرمانهای پشتصحنه است؛ قطعهای که شاید اسمش کمتر شنیده شود، اما نقش آن در افزایش مقاومت، پایداری و عمر سازه انکارناپذیر است. اگر بخواهیم خودمانی بگوییم، استیفنر همان تکیهگاهی است که اجازه نمیدهد سازه «زیر بار کم بیاورد».
در این مقاله بهصورت کامل و سئو شده، از صفر تا صد استیفنر را بررسی میکنیم؛ از اینکه استیفنر چیست گرفته تا انواع، نحوه ساخت، کاربردها، مزایا و حتی معایب آن. پس اگر با آهنآلات، سازههای فلزی یا قالببندی سر و کار دارید، تا انتها همراه ما باشید؛ قول میدهیم هم یاد بگیرید، هم خسته نشوید.
استیفنر چیست؟

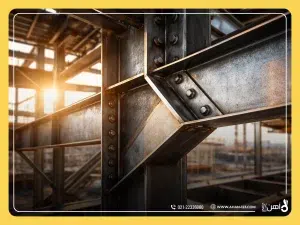

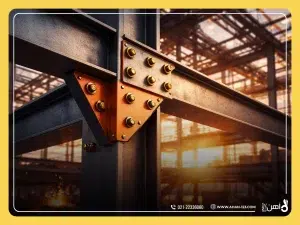

استیفنر (Stiffener) به صفحات یا پروفیلهایی گفته میشود که با هدف افزایش سختی و مقاومت اجزای سازهای به آنها اضافه میشوند. این قطعات معمولاً از جنس فولاد هستند و در بخشهایی از سازه نصب میشوند که احتمال کمانش، تغییر شکل یا تمرکز تنش وجود دارد.
به زبان سادهتر، استیفنر مثل ستون فقرات یک عضو فلزی عمل میکند. وقتی یک ورق، تیر یا ستون تحت فشار یا بارهای جانبی قرار میگیرد، استیفنر کمک میکند تا نیروها بهصورت یکنواخت پخش شوند و عضو اصلی دچار تغییر شکل ناگهانی نشود. قدیمیها میگویند «پیشگیری بهتر از درمان است»؛ استیفنر دقیقاً مصداق همین ضربالمثل در مهندسی سازه است.
مشاهده قیمت ورق 8 میل مبارکه در سایت آهن یک دو سه.
انواع استیفنر
استیفنرها بسته به محل استفاده، نوع بارگذاری و شکل سازه، انواع مختلفی دارند. شناخت انواع استیفنر کمک میکند تا در طراحی و اجرا، انتخاب درستتری داشته باشیم.
استیفنر طولی (Longitudinal Stiffener)
این نوع استیفنر در راستای طول عضو سازهای نصب میشود و معمولاً برای افزایش مقاومت ورقها در برابر کمانش طولی به کار میرود. در تیرهای ورقی و مخازن فلزی، استیفنر طولی نقش بسیار مهمی در افزایش ظرفیت باربری دارد.
استیفنر عرضی یا عرضی-عمودی (Transverse Stiffener)
استیفنر عرضی عمود بر طول عضو نصب میشود و بیشتر برای کنترل تنشهای موضعی و جلوگیری از تغییر شکل جان تیر یا ستون استفاده میشود. این نوع استیفنر در تیرآهنهای سنگین و ستونهای فلزی کاربرد زیادی دارد.
استیفنر مورب
در برخی سازهها که تحت بارهای خاص یا نیروهای جانبی شدید قرار دارند، از استیفنر مورب استفاده میشود. این نوع استیفنر با ایجاد مسیر انتقال نیرو، پایداری سازه را افزایش میدهد.
استیفنر قالببندی
در قالببندی ستونها و دیوارهای بتنی نیز از استیفنر استفاده میشود. این استیفنرها معمولاً بهصورت قوطی یا تسمه فلزی هستند و مانع از تغییر شکل قالب در زمان بتنریزی میشوند.
نحوه ساخت استیفنر
ساخت استیفنر فرآیندی نسبتاً ساده اما کاملاً مهندسیشده است. همهچیز از انتخاب متریال مناسب شروع میشود. معمولاً برای ساخت استیفنر از ورق فولادی (Steel Plate) با ضخامتهای مختلف استفاده میشود که ضخامت آن بر اساس محاسبات فنی تعیین میگردد.
پس از انتخاب ورق، عملیات برش انجام میشود. برش میتواند به روش گیوتین، هوا برش یا لیزر انجام شود. سپس لبههای استیفنر آمادهسازی شده و در محل مورد نظر، با استفاده از جوشکاری (Welding) یا پیچ و مهره نصب میشود. کیفیت جوش در استیفنر اهمیت بسیار بالایی دارد؛ چون اگر جوش ضعیف باشد، انگار کل زحمتمان را به باد دادهایم.
کاربرد استیفنر
کاربرد استیفنر بسیار گسترده است و تقریباً در هر جایی که سازه فلزی یا بتنی وجود دارد، ردپای آن دیده میشود.
در سازههای فلزی، استیفنر برای تقویت تیرها، ستونها، ورقهای اتصال و تیرهای ورقی استفاده میشود. در قالببندی بتن، استیفنر مانع از باز شدن قالبها در اثر فشار بتن تازه میشود. همچنین در مخازن فلزی، پلها، سولهها و اسکلهها، استیفنر نقش کلیدی در افزایش دوام و ایمنی سازه دارد.
بهطور خلاصه، هر جا که خطر تغییر شکل، کمانش یا تمرکز تنش وجود داشته باشد، استیفنر وارد میدان میشود؛ درست مثل یک نیروی کمکی که در لحظه حساس، بازی را برمیگرداند.
مزایای استیفنر
استفاده از استیفنر مزایای زیادی دارد که باعث شده در طراحی سازههای مدرن، جایگاه ویژهای پیدا کند.
اولین و مهمترین مزیت، افزایش مقاومت و سختی سازه است. استیفنر باعث میشود عضو سازهای بتواند بارهای بیشتری را تحمل کند بدون اینکه دچار تغییر شکل شود. دومین مزیت، افزایش طول عمر سازه است؛ چون با کاهش تنشهای موضعی، احتمال ترکخوردگی و خرابی کاهش مییابد.
از دیگر مزایا میتوان به بهینهسازی مصرف فولاد اشاره کرد. شاید در نگاه اول اضافه کردن استیفنر یعنی مصرف فولاد بیشتر، اما در واقع با استفاده صحیح از آن، میتوان ضخامت ورقهای اصلی را کاهش داد و در نهایت به صرفهجویی اقتصادی رسید. همانطور که میگویند: «خرج که از کیسه مهمان بود، حاتمطایی شدن آسان است»؛ اما استیفنر کمک میکند خرج از جیب خودمان کمتر شود!
معایب استیفنر
با وجود تمام مزایا، استیفنر بدون عیب هم نیست. یکی از معایب اصلی آن، افزایش زمان و هزینه اجرا در صورت طراحی یا اجرای نادرست است. اگر استیفنرها بیش از حد یا بدون محاسبه استفاده شوند، ممکن است پروژه را از نظر اقتصادی تحت فشار قرار دهند.
همچنین اجرای ضعیف جوشکاری یا نصب نادرست استیفنر میتواند باعث ایجاد تمرکز تنش جدید شود؛ یعنی دقیقاً برعکس هدف اصلی. بنابراین، استفاده از استیفنر نیازمند طراحی مهندسی دقیق و اجرای اصولی است. به قول معروف: «هر چیزی اندازهای دارد».
نقش استیفنر در طراحی سازههای مدرن
با پیشرفت نرمافزارهای طراحی و تحلیل سازه، نقش استیفنر بیش از گذشته پررنگ شده است. امروزه مهندسان با استفاده از نرمافزارهایی مانند ETABS، SAP و ABAQUS میتوانند محل دقیق تمرکز تنشها را شناسایی کرده و استیفنرها را دقیقاً در همان نقاط طراحی کنند. این کار باعث میشود سازه نه بیشازحد سنگین شود و نه در برابر بارهای پیشبینینشده آسیبپذیر باشد.
در سازههای مدرن، هدف تنها «مقاومت بیشتر» نیست، بلکه هوشمندانه مقاومسازی کردن اهمیت دارد. استیفنرها به طراح این امکان را میدهند که با کمترین مصرف فولاد، بیشترین بازدهی سازهای را به دست آورد؛ درست مثل اینکه با چند حرکت حسابشده، کل بازی را ببرید.
ضخامت و ابعاد استیفنر چگونه تعیین میشود؟
یکی از سوالات رایج این است که ضخامت استیفنر چقدر باید باشد؟ پاسخ کوتاه این است: «بستگی دارد». ضخامت و ابعاد استیفنر به عواملی مثل نوع بارگذاری، طول عضو، نوع اتصال، جنس فولاد و آییننامه طراحی بستگی دارد.
در آییننامههای طراحی سازههای فولادی، معمولاً حداقل ضخامت استیفنر برابر یا نزدیک به ضخامت ورق اصلی در نظر گرفته میشود. البته در برخی موارد، استفاده از استیفنر ضخیمتر برای کنترل کمانش موضعی الزامی است. انتخاب نادرست ضخامت، یا باعث هدررفت هزینه میشود یا ایمنی سازه را به خطر میاندازد؛ بنابراین این بخش شوخیبردار نیست.
مشاهده قیمت میلگرد سایز 18 در سایت آهن یک دو سه.
تفاوت استیفنر با ورق تقویتی
بسیاری از افراد استیفنر را با ورق تقویتی یکی میدانند، در حالی که این دو تفاوتهایی دارند. ورق تقویتی (Reinforcement Plate) معمولاً برای افزایش مقاومت یک ناحیه خاص از اتصال استفاده میشود، در حالی که استیفنر بیشتر برای افزایش سختی و جلوگیری از تغییر شکل عضو اصلی به کار میرود.
به بیان ساده، ورق تقویتی تمرکز بیشتری روی «مقاومت» دارد و استیفنر روی «سختی». البته در عمل، این دو گاهی همپوشانی دارند و ممکن است یک قطعه همزمان نقش استیفنر و ورق تقویتی را ایفا کند.
استیفنر در تیرآهن و تیرورق
در تیرآهن و بهخصوص تیرورقها، استیفنر نقش حیاتی دارد. جان تیرورق به دلیل ضخامت کم، مستعد کمانش است و بدون استیفنر عملاً نمیتواند بارهای سنگین را تحمل کند. به همین دلیل، استیفنرهای عرضی و طولی در جان تیر نصب میشوند تا پایداری آن تضمین شود.
در پلها، سولههای صنعتی و دهانههای بزرگ، اگر استیفنر بهدرستی طراحی نشود، تیر حتی قبل از رسیدن به بار نهایی دچار مشکل میشود. اینجاست که اهمیت تجربه مهندس طراح خودش را نشان میدهد.
مشاهده قیمت روز تیرآهن در سایت آهن یک دو سه.
استیفنر در قالببندی بتن
در قالببندی ستونها و دیوارهای بتنی، فشار بتن تازه میتواند بهراحتی قالب را تغییر شکل دهد. استفاده از استیفنر در قالببندی باعث میشود قالب شکل خود را حفظ کند و ابعاد نهایی بتن دقیقاً مطابق نقشه اجرا شود.
استیفنرهای قالببندی معمولاً بهصورت قوطی، ناودانی یا تسمه فلزی اجرا میشوند و فاصله آنها نقش مهمی در کیفیت نهایی کار دارد. اگر فاصله زیاد باشد، قالب باد میکند و اگر خیلی کم باشد، هزینه بیدلیل بالا میرود. باز هم همان قانون طلایی: تعادل.
اشتباهات رایج در استفاده از استیفنر
یکی از اشتباهات رایج، استفاده بیش از حد از استیفنر بدون محاسبه است. بعضی فکر میکنند هرچه استیفنر بیشتر باشد، سازه ایمنتر است؛ در حالی که این کار میتواند وزن مرده سازه را بالا ببرد و حتی عملکرد لرزهای آن را بدتر کند.
اشتباه دیگر، جوشکاری غیراصولی است. جوش نامناسب میتواند باعث ایجاد ترک، تمرکز تنش و کاهش عمر سازه شود. استیفنر خوب، بدون اجرای خوب عملاً بیفایده است.
استیفنر؛ هزینهای کوچک، خسارتی بزرگ را حذف میکند
استیفنر یکی از اجزای کلیدی در سازههای فلزی و بتنی است که نقش مهمی در افزایش مقاومت، پایداری و ایمنی ایفا میکند. شناخت درست انواع استیفنر، نحوه ساخت، کاربردها، مزایا و معایب آن به مهندسان، مجریان و حتی خریداران آهنآلات کمک میکند تصمیمهای هوشمندانهتری بگیرند.
در نهایت، اگر بخواهیم خیلی خلاصه بگوییم: استیفنر یعنی بیمهنامه سازه. شاید هزینهای به پروژه اضافه کند، اما جلوی خسارتهای بزرگتر را میگیرد. پس اگر به کیفیت و دوام سازه اهمیت میدهید، استیفنر را جدی بگیرید.
