اورلب میلگرد؛ راز اتصال مطمئن میلگردها در سازههای بتنی
اورلب میلگرد، قهرمان گمنام سازهها
اگر سازههای بتنی زبان داشتند، احتمالاً بارها از اورلب میلگرد تشکر میکردند! چرا؟ چون همین اتصال ساده اما حسابشده است که اجازه میدهد نیروها بدون دردسر از یک میلگرد به میلگرد دیگر منتقل شوند و سازه سر پا بماند.
در دنیای واقعی، میلگردها همیشه آنقدر بلند نیستند که تمام مسیر یک تیر، ستون یا دال را پوشش دهند. اینجاست که اورلب میلگرد وارد میدان میشود؛ درست مثل وقتی که طناب کوتاه است و مجبور میشوید دو طناب را به هم گره بزنید تا کار راه بیفتد.
عبارت کلیدی اورلب میلگرد نهتنها برای مهندسان سازه اهمیت دارد، بلکه برای فعالان بازار آهن، پیمانکاران و حتی خریداران میلگرد هم یک مفهوم حیاتی است. در این مقاله قرار است صفر تا صد اورلب میلگرد را بررسی کنیم؛ ساده، کاربردی و البته مهندسیشده.
اورلب میلگرد چیست؟

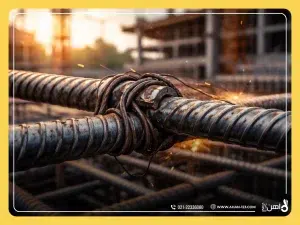

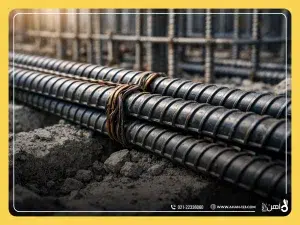

اورلب میلگرد یا به انگلیسی Rebar Overlap (Lap Splice) به ناحیهای گفته میشود که دو میلگرد بهصورت همپوشانی (روی هم قرار گرفتن) کنار هم قرار میگیرند تا نیروی کششی یا فشاری از یکی به دیگری منتقل شود.
به زبان سادهتر، وقتی طول یک میلگرد کافی نیست، آن را با میلگرد دیگر اورلب میکنند تا انگار یک میلگرد بلندتر داریم.
این اتصال کاملاً بر اساس اصطکاک، چسبندگی بتن و درگیری آج میلگرد با بتن عمل میکند. یعنی خبری از جوش یا پیچ نیست؛ همهچیز با محاسبه و اصول مهندسی جلو میرود.
ضربالمثل قدیمی میگوید: کار که حساب و کتاب داشته باشد، دعوا ندارد! اورلب میلگرد هم دقیقاً همین است.
چرا اورلب میلگرد اهمیت دارد؟
شاید در نگاه اول، اورلب فقط یک همپوشانی ساده به نظر برسد؛ اما در واقع نقش آن در ایمنی سازه بسیار حیاتی است. اگر طول اورلب بهدرستی رعایت نشود، اتصال ضعیف میشود و این یعنی احتمال ترک، شکست یا حتی ریزش سازه.
از مهمترین دلایل اهمیت اورلب میلگرد میتوان به موارد زیر اشاره کرد:
انتقال صحیح نیروهای کششی و فشاری
جلوگیری از تمرکز تنش در بتن
افزایش یکپارچگی سازه
امکان اجرای اقتصادی پروژه بدون نیاز به میلگردهای فوقبلند
بهعبارت دیگر، اورلب میلگرد همان وصلهی ناجوری نیست که فقط برای رفع کمبود استفاده شود؛ بلکه یک راهکار مهندسیشده و استاندارد است.
مشاهده قیمت تیرآهن سایز 14 در سایت آهن یک دو سه.
انواع اورلب میلگرد از نظر عملکرد
اورلب میلگرد بسته به نوع نیروی وارد بر سازه، به دو دسته اصلی تقسیم میشود:
اورلب کششی (Tension Lap Splice)
در این حالت، میلگردها تحت نیروی کششی قرار دارند. چون بتن در کشش ضعیف است، طول اورلب در این نوع اتصال معمولاً بیشتر در نظر گرفته میشود.
در واقع، هرچه نیرو کششی بیشتر باشد، مهندس هم محتاطتر میشود و طول اورلب را افزایش میدهد. اینجا دیگر جای خساست نیست!
اورلب فشاری (Compression Lap Splice)
در اورلب فشاری، میلگردها تحت فشار هستند و چون بتن در فشار عملکرد بهتری دارد، طول اورلب معمولاً کمتر از حالت کششی است.
البته کمتر بودن به معنی بیاهمیت بودن نیست؛ هنوز هم باید کاملاً طبق آییننامه اجرا شود.
طول اورلب میلگرد چقدر باید باشد؟
سؤال طلایی همینجاست! طول اورلب میلگرد به عوامل مختلفی بستگی دارد و نمیشود برای همه شرایط یک عدد ثابت ارائه داد.
اما بهطور کلی، طول اورلب معمولاً بین ۴۰ تا ۶۰ برابر قطر میلگرد در نظر گرفته میشود.
عوامل مؤثر بر طول اورلب میلگرد:
قطر میلگرد
نوع میلگرد (ساده یا آجدار)
نوع نیرو (کششی یا فشاری)
رده بتن
محل قرارگیری میلگرد در سازه
برای مثال، اورلب یک میلگرد 16 آجدار در ناحیه کششی، با اورلب همان میلگرد در ناحیه فشاری زمین تا آسمان فرق دارد.
اینجا همان جایی است که مهندس سازه نقش کلیدی بازی میکند.
اورلب میلگرد در آییننامهها
هیچچیز در سازههای بتنی سلیقهای نیست؛ مخصوصاً اورلب میلگرد. آییننامههایی مثل:
مبحث نهم مقررات ملی ساختمان ایران
ACI 318 (آییننامه بتن آمریکا)
بهصورت دقیق طول، شرایط و محدودیتهای اورلب میلگرد را مشخص کردهاند.
طبق این آییننامهها، در برخی نواحی بحرانی مثل مفصلهای پلاستیک، اجرای اورلب ممنوع یا محدود است. چون در این نقاط، نیروها شوخی ندارند!
محلهای مجاز و غیرمجاز اجرای اورلب میلگرد
همهجا جای اورلب نیست. درست مثل پارک دوبل که هرجا دلت خواست نمیتوانی انجامش بدهی!
محلهای مجاز:
نواحی با تنش کمتر
وسط دهانه تیرها
بخشهایی با توزیع یکنواخت نیرو
محلهای غیرمجاز:
پای ستونها
نواحی با لنگر زیاد
محل تشکیل مفصل پلاستیک
انتخاب محل مناسب اورلب، یکی از نکات کلیدی در افزایش عمر مفید سازه است.

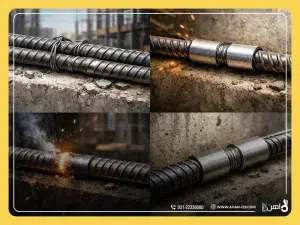

تفاوت اورلب میلگرد با کوپلر
گاهی اورلب تنها گزینه نیست. کوپلر میلگرد (Rebar Coupler) یک روش جایگزین برای اتصال میلگردهاست.
در این روش، میلگردها با یک قطعه مکانیکی به هم متصل میشوند.
مقایسه کوتاه:
اورلب: اقتصادیتر، سادهتر، نیازمند طول بیشتر
کوپلر: دقیقتر، بدون افزایش طول، اما گرانتر
در پروژههای خاص مثل برجها یا سازههای با تراکم میلگرد بالا، کوپلر انتخاب هوشمندانهتری است.
مزایا و معایب اورلب میلگرد
هیچ روشی بیعیب نیست؛ اورلب میلگرد هم از این قاعده مستثنا نیست.
مزایا:
اجرای ساده
هزینه کمتر نسبت به کوپلر
عدم نیاز به تجهیزات خاص
در دسترس بودن برای اکثر پروژهها
معایب:
افزایش مصرف میلگرد
تراکم زیاد میلگرد در محل اورلب
محدودیت اجرا در نواحی بحرانی
همان ضربالمثل معروف: هر گردی گردو نیست! انتخاب اورلب باید آگاهانه باشد.
اشتباهات رایج در اجرای اورلب میلگرد
بعضی اشتباهات آنقدر رایجاند که انگار جزو مراحل اجرا شدهاند!
مهمترین خطاها:
کوتاه گرفتن طول اورلب
اجرای اورلب در محل نامناسب
عدم رعایت فاصله بین میلگردها
بیتوجهی به آییننامه
یادتان باشد: بتن اشتباه را نمیبخشد!
نقش اورلب میلگرد در بازار آهنآلات
برای فعالان بازار آهن، دانستن مفهوم اورلب میلگرد فقط دانش فنی نیست؛ بلکه یک مزیت رقابتی است.
وقتی بتوانید مشتری را راهنمایی کنید که چرا مصرف میلگردش بیشتر شده یا چرا مهندس پروژه طول بیشتری سفارش داده، اعتماد شکل میگیرد.
و اعتماد، همان چیزی است که فروش را میسازد.
اورلب میلگرد در تیرها؛ جایی که خمش حرف اول را میزند
در تیرهای بتنی، بیشترین چالش اورلب میلگرد مربوط به ناحیه خمش است. در این اعضا، میلگردهای کششی معمولاً در پایین تیر قرار میگیرند و به دلیل نیروهای خمشی بالا، اجرای اورلب در این ناحیه حساسیت زیادی دارد.
بهطور معمول توصیه میشود اورلب میلگردهای کششی تیرها در میانه دهانه انجام شود، جایی که لنگر خمشی کمتر است. اجرای اورلب در نزدیکی تکیهگاهها میتواند مثل راه رفتن روی لبه تیغ باشد؛ کوچکترین اشتباه، هزینه بزرگی به پروژه تحمیل میکند.
در تیرها، رعایت فاصله بین میلگردهای اورلب شده نیز بسیار مهم است. اگر میلگردها بیش از حد به هم بچسبند، بتنریزی بهدرستی انجام نمیشود و چسبندگی کاهش مییابد. اینجاست که میگویند: شلوغی بیدلیل، آفت کار مهندسی است.
اورلب میلگرد در ستونها؛ حساس، حیاتی، بدون شوخی
ستونها اعضای اصلی باربر سازه هستند و اورلب میلگرد در آنها اهمیت دوچندان دارد. در ستونها معمولاً با اورلب فشاری سروکار داریم، اما این به معنی ساده بودن کار نیست.
آییننامهها تأکید دارند که اورلب میلگرد ستونها نباید در یک مقطع متمرکز شود. به بیان سادهتر، همه میلگردها نباید دقیقاً در یک ارتفاع اورلب شوند، چون این کار باعث ایجاد ضعف موضعی میشود.
در اجرای اورلب ستونها، خاموتها نقش کلیدی دارند. خاموت مناسب باعث میشود میلگردهای اورلب شده در جای خود ثابت بمانند و انتقال نیرو بهدرستی انجام شود.
اگر بخواهیم دوستانه بگوییم: خاموتها مثل کمربند ایمنی اورلب میلگرد عمل میکنند.
اورلب میلگرد در دالها و فونداسیون
در دالهای بتنی و فونداسیونها، اورلب میلگرد معمولاً سادهتر به نظر میرسد، اما همین سادگی میتواند گمراهکننده باشد. در دالها، محل اورلب باید بهگونهای انتخاب شود که تمرکز تنش ایجاد نکند و توزیع نیرو یکنواخت باقی بماند.
در فونداسیونها نیز به دلیل تماس مستقیم با خاک و رطوبت، کیفیت بتن اطراف ناحیه اورلب اهمیت زیادی دارد. اجرای ضعیف اورلب در این بخش، میتواند زمینهساز ترکهای عمیق و نشستهای ناخواسته شود.
یادمان باشد فونداسیون، ریشه سازه است؛ اگر ریشه ضعیف باشد، تنه هم دوام نمیآورد.
تأثیر نوع میلگرد بر اورلب
همه میلگردها مثل هم نیستند و این تفاوت، روی اورلب میلگرد تأثیر مستقیم دارد.
میلگردهای آجدار به دلیل درگیری بهتر با بتن، عملکرد مناسبتری در اورلب دارند. به همین دلیل، طول اورلب میلگرد آجدار معمولاً کمتر از میلگرد ساده در نظر گرفته میشود.
از طرف دیگر، رده میلگرد (A1، A2، A3، A4) نیز مهم است. هرچه مقاومت میلگرد بالاتر باشد، محاسبات اورلب دقیقتر و حساستر میشود.
در پروژههای حرفهای، انتخاب نوع میلگرد و روش اورلب کاملاً به هم وابستهاند؛ اینجا دیگر تصمیمگیری تجربی جواب نمیدهد.
مشاهده قیمت ورق 12 میل مبارکه در سایت آهن یک دو سه.
نقش کیفیت بتن در عملکرد اورلب میلگرد
خیلیها تمام تمرکز را روی میلگرد میگذارند، اما فراموش میکنند که بتن، شریک اصلی اورلب میلگرد است.
اگر بتن کیفیت لازم را نداشته باشد، حتی بهترین اورلب هم کارایی مطلوبی نخواهد داشت. نسبت آب به سیمان، تراکم مناسب، ویبره صحیح و عملآوری اصولی بتن، همگی روی عملکرد اورلب تأثیر مستقیم دارند.
به زبان ساده:
اورلب خوب + بتن ضعیف = اتصال ضعیف
اورلب میلگرد و زلزله؛ آزمون واقعی سازه
در مناطق زلزلهخیز، اورلب میلگرد زیر ذرهبین آییننامهها قرار میگیرد. در این شرایط، محل و طول اورلب باید بهگونهای انتخاب شود که در هنگام زلزله، سازه رفتار شکلپذیر مناسبی داشته باشد.
به همین دلیل، در سازههای مقاوم در برابر زلزله، معمولاً استفاده از اورلب در نواحی بحرانی محدود یا حتی ممنوع میشود و روشهایی مثل کوپلر جایگزین آن میشوند.
زلزله شوخی ندارد؛ اگر اورلب درست اجرا نشود، اولین جایی که تسلیم میشود همان اتصال است.
مشاهده قیمت روز میلگرد در سایت آهن یک دو سه.
نگاه اقتصادی به اورلب میلگرد
از دید اقتصادی، اورلب میلگرد یک روش مقرونبهصرفه محسوب میشود، اما به شرطی که اصولی اجرا شود. افزایش طول اورلب باعث افزایش مصرف میلگرد میشود و این موضوع مستقیماً روی هزینه پروژه اثر میگذارد.
در بازار آهنآلات، آگاهی از مفهوم اورلب کمک میکند محاسبه دقیقتری از میزان میلگرد موردنیاز داشته باشید و از خرید اضافی یا کمبود مصالح جلوگیری کنید.
برای فروشندگان حرفهای آهن، توضیح درست مفهوم اورلب به مشتری، یعنی یک قدم جلوتر از رقبا بودن.
توصیههای اجرایی برای اورلب میلگرد
برای اجرای صحیح اورلب میلگرد، رعایت چند نکته ساده اما مهم ضروری است:
همیشه به نقشه سازه و نظر مهندس طراح پایبند باشید
طول اورلب را سرسری نگیرید
محل اورلب را آگاهانه انتخاب کنید
از بتن با کیفیت مناسب استفاده کنید
در صورت تراکم زیاد میلگرد، گزینههای جایگزین را بررسی کنید
همانطور که قدیمیها میگفتند: کار درست، راه درست میخواهد.
اورلب میلگرد، جزئی کوچک با مسئولیتی بزرگ
در این مقاله دیدیم که اورلب میلگرد فقط یک همپوشانی ساده نیست، بلکه یک تصمیم مهندسی مهم است که روی ایمنی، دوام و اقتصاد پروژه تأثیر مستقیم دارد.
از تیر و ستون گرفته تا فونداسیون و دال، اورلب میلگرد اگر درست اجرا شود، سازه را یکپارچه و قابل اعتماد میکند و اگر نادیده گرفته شود، میتواند به پاشنه آشیل پروژه تبدیل شود.
در نهایت، میتوان گفت:
اورلب میلگرد جایی است که تجربه اجرایی، دانش مهندسی و دقت آییننامهای به هم میرسند.
