میلگرد تقویتی چیست و کاربردهای آن کدامند؟
میلگرد تقویتی چیست و چه کاربردی دارد؟ (آپدیت ۱۴۰۵)

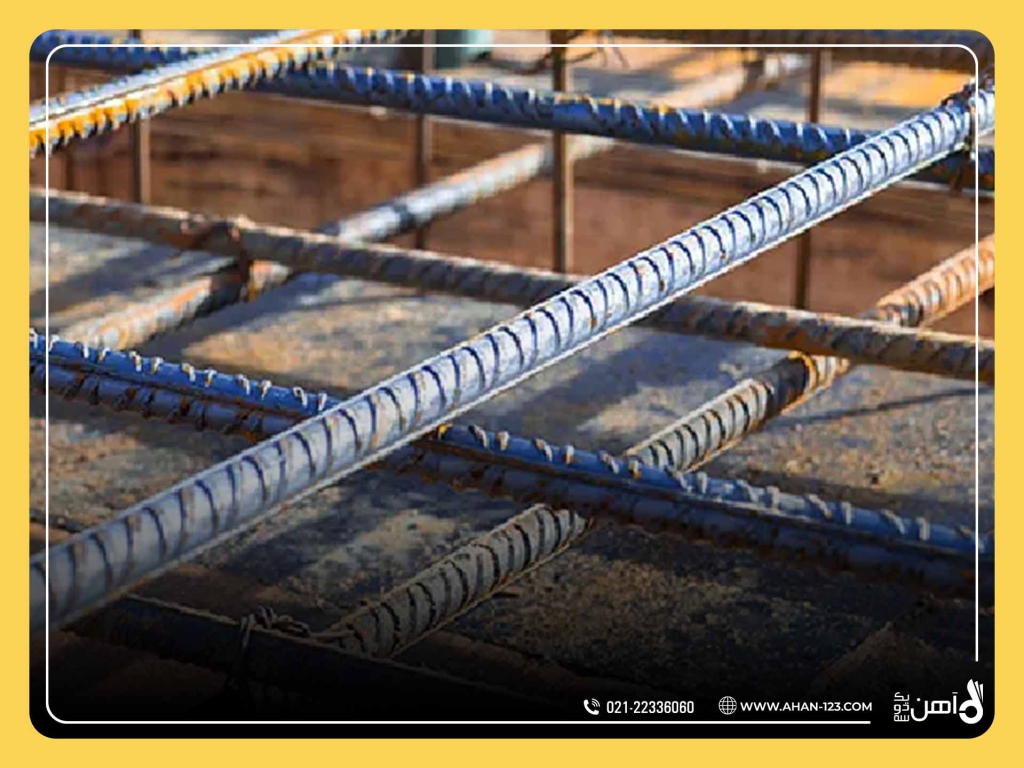

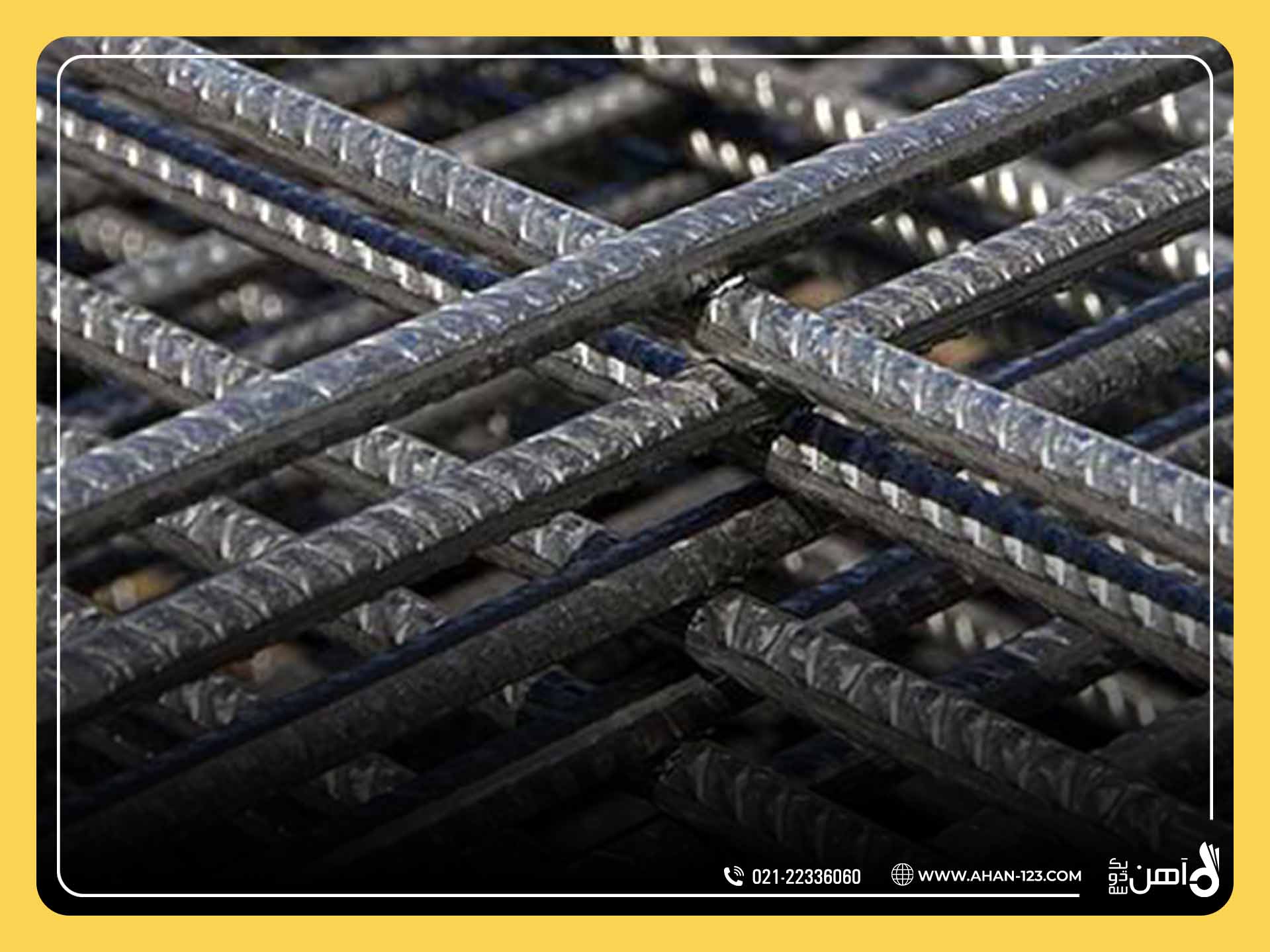

میلگرد تقویتی یکی از اجزای مهم آرماتوربندی در سازههای بتنی است که برای افزایش ظرفیت تحمل نیرو در بخشهای حساس ساختمان به کار میرود. در واقع هر زمان میلگردهای اصلی بتن، پاسخگوی تنشهای کششی، فشاری، برشی یا لنگر خمشی نباشند، طبق ضوابط آییننامهای از میلگرد تقویتی استفاده میشود تا رفتار سازه در برابر زلزله، باد، نشست و سایر بارها قابل اعتماد باشد.
مهندسان سازه در مرحله طراحی، با استفاده از نرمافزارهای محاسباتی، نقاطی را که تحت تنش بالاتری قرار دارند (مانند فونداسیون، دیوار برشی، تیرچهها و نواحی تکیهگاهی) شناسایی میکنند. در این مناطق، علاوه بر آرماتورهای اصلی، میلگرد تقویتی وارد مدار میشود تا:
- ظرفیت کششی و خمشی مقطع افزایش یابد
- از ترکخوردگیهای عمیق و شکست ترد جلوگیری شود
- شکلپذیری سازه در زمان زلزله بیشتر شود
- توزیع تنشها در مقطع بتن مسلح یکنواختتر شود
رهنمای «کدام میلگرد برای فونداسیون ساختمان قدرت بیشتری دارد؟» را هم بخوانید تا دید کاملتری نسبت به انتخاب سایز و گرید میلگرد برای زیرسازه به دست آورید.
نقش میلگرد تقویتی در مقاومت سازه
ساختمان در طول عمر بهرهبرداری خود با انواع نیروها روبهرو است:
- نیروی فشاری ناشی از وزن طبقات و بارهای ثقلی
- نیروی برشی ناشی از انتقال نیرو از پایه به طبقات
- لنگر خمشی حاصل از زلزله، باد، طوفان و تغییرات کاربری
اگر این نیروها از ظرفیت تحمل بتن و میلگردهای اصلی بیشتر شوند، خطر ترکهای عمیق، خمش بیش از حد و حتی گسیختگی وجود دارد. میلگرد تقویتی با قرارگیری در موقعیتهای معین (مانند نواحی پرتنش تیرچه، محلهای تکیهگاه، گوشههای فونداسیون و اطراف بازشوها) به سازه کمک میکند تا:
- در برابر خمش و کشش عملکرد پایدارتر داشته باشد
- از تمرکز تنش در نقاط خاص جلوگیری شود
- اتصال بین اعضای بتنی و آرماتورهای اصلی بهتر عمل کند
اگر میخواهید به طور دقیقتری با مفهوم رفتار بتن و آرماتور زیر بار آشنا شوید،«علت استفاده از میلگرد در بتن چیست؟» میتواند درک شما از نقش میلگرد تقویتی را تکمیل کند.
میلگرد تقویتی و تاثیر آن بر هزینه پروژه
حضور میلگرد تقویتی به معنای افزایش حجم آرماتور مصرفی و به دنبال آن افزایش بخشی از هزینه سازه است؛ اما حذف آن، در بسیاری از موارد باعث کاهش ایمنی و مغایرت با آییننامهها میشود. در نتیجه:
- میلگرد تقویتی جزء اقلامی است که حضور آن در نقشههای اجرایی، الزامی و مهندسیشده است.
- هدف، استفاده حسابشده و مطابق نقشه است، نه اضافهکاری یا مصرف بیبرنامه.
برای کنترل هزینهها و برنامهریزی بودجه پروژه، بسیاری از کارفرماها به سراغ روشهای خرید منعطف میروند. اگر به دنبال راهی هستید از شرایط ویژه آهن123 استفاده کنید.
طراحی دیوار برشی و نقش میلگرد تقویتی
دیوار برشی یکی از عناصر اصلی مقاومسازی در سازههای بتنی است؛ بهخصوص در مناطق زلزلهخیز یا در معرض بادهای شدید. این دیوارها معمولاً به صورت مستقیم به فونداسیون و اسکلت متصل میشوند و در دو حالت کلی اجرا میگردند:
- دیوار برشی جفت
- دیوار برشی مونولیتیک (یکپارچه)
در هر دو حالت، میلگرد تقویتی وظایف مشخصی دارد:
- کمک به جلوگیری از کمانش و شکست موضعی دیوار
- کنترل ترکهای ناشی از لنگر خمشی در ارتفاع دیوار
- تامین پیوستگی بین دیوار و فونداسیون یا تیرهای مرزی
چالش بتنریزی در اطراف دیوار برشی
یکی از مشکلات رایج، دشواری بتنریزی در اطراف دیوار برشی و نزدیک فونداسیون است؛ زیرا تراکم میلگردها (به خصوص در دیوارهای با آرماتور تقویتی بیشتر) عبور بتن را سخت میکند. برای مدیریت این موضوع، طراح سازه معمولاً یکی از این دو راهحل را در نظر میگیرد:
- استفاده از میلگرد تقویتی با قطر بیشتر و تعداد کمتر
- کاهش تعداد میلگرد تقویتی و تقویت مقطع با میلگردهای سرتاسری (اصلی) بیشتر
انتخاب هر کدام از این روشها، باید بر اساس محاسبات سازه و ضوابط آییننامهای انجام شود. در چنین بخشهایی، نوع میلگرد مصرفی نیز اهمیت پیدا میکند.
اگر در حال بررسی انواع میلگردها برای دیوارهای برشی و اسکلت هستید، راهنمای «میلگرد ترمکس چیست؟» به شما کمک کند تا تفاوت میلگرد ترمکس و معمولی را بهتر بشناسید.
مکان قرارگیری میلگردهای تقویتی در سازه
میلگرد تقویتی در بخشهای مختلف سازه مورد استفاده قرار میگیرد؛ اما محل دقیق آن کاملاً تابع محاسبات مهندس سازه است. مهمترین نقاطی که معمولاً در آنها میلگرد تقویتی دیده میشود عبارتاند از:
- فونداسیون (پی منفرد، نواری، رادیه و …)
- دیوارهای برشی
- تیرچهها و سقفهای تیرچه بلوک
- نواحی تکیهگاهی تیرها و اطراف ستونها
- اطراف بازشوها (مانند چاله آسانسور، داکتها و…)
معیار اصلی، مقدار نیروی واردشونده و نوع آن (برش، خمش، کشش یا ترکیبی) است. هر بخش که تنش بیشتری به آن منتقل شود، احتمال حضور میلگرد تقویتی در آن بیشتر است.
میلگرد تقویتی در تیرچه
تیرچه، عضو کششی و خمشی مهمی در سقفهای بتنی است و نقش انتقال بار سقف به تیرها و در نهایت به ستونها را بر عهده دارد. در تیرچههای بتنی، چند نوع میلگرد وجود دارد:
- میلگرد کششی (اصلیترین آرماتور در پایین تیرچه)
- میلگرد عرضی (برای مهار برش و نگهداشتن میلگردهای طولی)
- میلگرد بالایی (در ناحیه تحت فشار در بالای تیرچه)
در مواردی که لنگر خمشی، طول دهانه یا بار وارده بیش از حد معمول باشد، میلگردهای اصلی به تنهایی کافی نیستند و در اینجا، میلگرد تقویتی وارد عمل میشود.
میلگرد تقویتی در تیرچه بلوک
در سقفهای تیرچه بلوک، تیرچه باید:
- نیروی فشاری منتقلشده از بتن روی سقف
- نیروی برشی منتقلشده از فونداسیون و ستونها
- نیروی کششی ناشی از خمش سقف
را تحمل کند. برای تقویت تیرچه با میلگرد تقویتی، چند نکته اجرایی مهم وجود دارد:
استفاده از میلگرد آجدار
برای تیرچه، استفاده از میلگرد آجدار به دلیل افزایش چسبندگی با بتن، انتخاب استاندارد است.
طول مناسب میلگرد تقویتی
طول میلگردهای تقویتی باید به گونهای باشد که به طور کامل داخل بتن مدفون شوند و از مقطع بیرون نزنند. این موضوع برای جلوگیری از خوردگی و اطمینان از پیوستگی بتن و آرماتور مهم است.
فاصله و آرایش صحیح آرماتورها
نحوه چیدمان، فاصلهگذاری و جایگیری میلگردها در تیرچه باید مطابق نقشههای اجرایی و ضوابط آییننامهای باشد. هرگونه تغییر خودسرانه در فاصله یا قطر میلگردها میتواند عملکرد سقف را تحتتأثیر قرار دهد.
تعیین طول میلگرد بر اساس نمودار لنگر خمشی
طول آرماتورهای تقویتی معمولاً با توجه به نمودار لنگر خمشی تیر تعیین میشود. نقاطی که لنگر بیشتری دارند، به طول آرماتور بیشتری نیاز خواهند داشت.
در صورت بیتوجهی به موارد فوق، احتمال بروز ترکهای عمیق، خیز زیاد تیرچه و حتی شکست موضعی وجود خواهد داشت.
میلگرد تقویتی اتکا در تیرچه
یکی از انواع رایج میلگرد تقویتی در تیرچه، میلگرد اتکا است. در اصطلاح رایج، شکل آرماتوربندی این میلگرد، شباهتی به گردن اردک دارد؛ به همین دلیل به آن «اتکا» گفته میشود.
کاربرد اصلی میلگرد اتکا:
- جلوگیری از جابهجایی تیرچه در هنگام بتنریزی
- افزایش پایداری تیرچه در نواحی تکیهگاهی
- کمک به انتقال مطمئن نیرو بین تیرچه و تیر یا بال تحتانی
در برخی پروژهها، پهنای بال تحتانی تیر کم است و هنگام بتنریزی، احتمال حرکت تیرچه از محل خود وجود دارد. برای کنترل این موضوع:
- ابتدا تیرچه به بال تحتانی جوش یا مهار میشود.
- سپس از میلگرد تقویتی اتکا برای ثابت نگه داشتن تیرچه در حین بتنریزی استفاده میشود.
این جزئیات اجرایی کوچک، در عملکرد نهایی سقف نقش مهمی دارند و معمولاً در نقشههای سازه یا جزئیات اجرایی آورده میشوند.

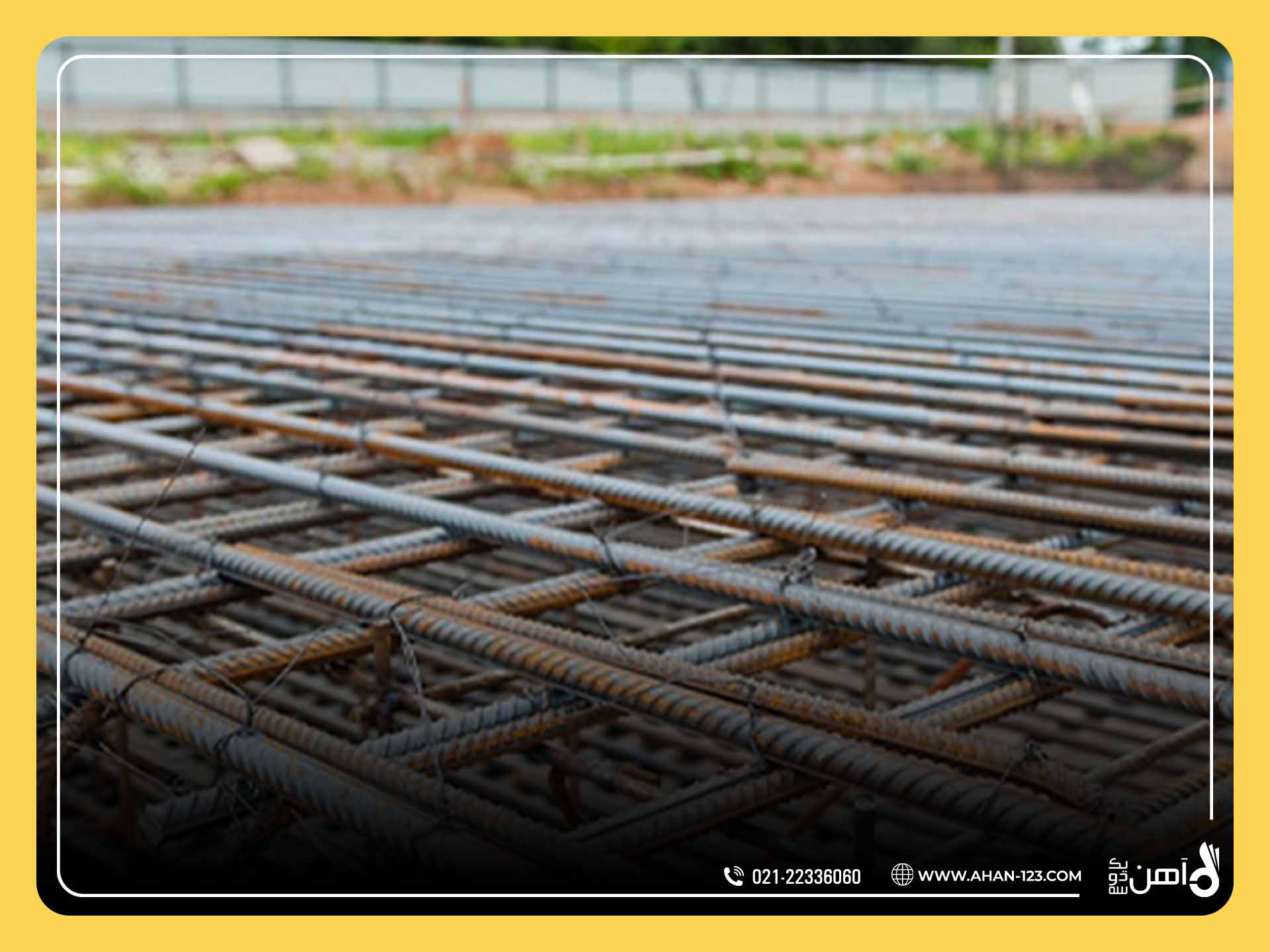

میلگرد تقویتی در فونداسیون
فونداسیون، عضو انتقالدهنده وزن کل سازه به زمین است و به عنوان یکی از بخشهای اصلی سازه، نیازمند آرماتوربندی دقیق است. فرآیند کلی استفاده از میلگرد تقویتی در فونداسیون به این شکل است:
برش و خمکاری مطابق نقشه
میلگردهای تقویتی قبل از نصب، طبق نقشه و جداول خمکاری، برش و خم میشوند.
قرارگیری همزمان با میلگردهای اصلی
آرماتورهای تقویتی معمولاً همراه با میلگردهای طولی و عرضی اصلی در فونداسیون چیده میشوند.
محل قرارگیری
جای معمولی میلگرد تقویتی در فونداسیون، ناحیه تحت کشش است که غالباً در پایینترین ردیف قرار دارد. با این حال، بسته به نوع پی (منفرد، نواری یا رادیه) و نوع بارگذاری، ممکن است در نواحی بالاتر نیز از میلگرد تقویتی استفاده شود.
تقویت نواحی حساس
در گوشهها، محل اتصال ستون به فونداسیون و اطراف بازشوها، از میلگرد تقویتی برای کنترل ترک و افزایش ظرفیت خمشی استفاده میشود.
در انتخاب نوع میلگرد برای فونداسیون، هم کیفیت و هم قطر میلگرد اهمیت دارد. اگر برای انتخاب سایز مناسب مردد هستید، «کدام میلگرد برای فونداسیون ساختمان قدرت بیشتری دارد؟» میتواند راهنمای خوبی برای تصمیمگیری شما باشد.
چگونه وزن میلگرد تقویتی را محاسبه میکنند؟
محاسبه وزن میلگرد تقویتی در سطح پروژه، معمولاً توسط مهندس محاسب و با استفاده از نرمافزارهای تخصصی انجام میشود. اما آشنایی با روش برآورد وزن، برای خریداران میلگرد و کارفرماها اهمیت دارد؛ چون:
- تخمین هزینه آرماتور پروژه را سادهتر میکند
- امکان کنترل تناژ تحویلی و فاکتور فروش را فراهم میکند
- احتمال خطا یا تخلف در وزنکشی را کاهش میدهد
فرمول ساده محاسبه وزن میلگرد تقویتی
برای محاسبه وزن کلی میلگرد تقویتی در یک پروژه (به شکل تقریبی)، میتوان از رابطه زیر استفاده کرد:
تعداد میلگرد تقویتی × طول هر میلگرد تقویتی × وزن واحد هر میلگرد
بهطور مثال:
- تعداد میلگرد تقویتی: ۱۰۰ عدد
- طول هر میلگرد: ۱۲ متر
- وزن هر میلگرد (با توجه به جدول اشتال یا جدول وزن میلگرد): ۲ کیلوگرم
در این حالت:
100 × 12 × 2 / 12 = 200 کیلوگرم
(اگر وزن ۲ کیلوگرم مربوط به میلگرد ۱۲ متری باشد، کافی است تعداد × وزن هر شاخه را محاسبه کنید)
یا اگر طبق مثال قبلی، وزن هر شاخه ۲۴ کیلوگرم باشد:
تعداد (۱۰۰) × وزن هر شاخه (۲۴) = ۲۴۰۰ کیلوگرم
برای محاسبه دقیقتر وزن هر شاخه میلگرد، معمولاً از جدول وزن میلگرد بر اساس قطر و طول استفاده میشود.
چرا آگاهی از وزن میلگرد تقویتی مهم است؟
- خریدار میتواند مقدار تقریبی میلگرد مورد نیاز پروژه را قبل از خرید برآورد کند.
- امکان مقایسه بهتر بین تأمینکنندگان مختلف فراهم میشود.
- احتمال سوءاستفاده ناشی از اعلام وزن نادرست یا تحویل کمتر از مقدار توافقشده کاهش مییابد.
