هر آنچه باید درباره میلگرد ممان منفی بدانید تا سقف ترک نخورد!
چرا میلگرد ممان منفی اینقدر مهم است؟
اگر اسکلت ساختمان را به بدن انسان تشبیه کنیم، میلگردها دقیقاً نقش استخوانها را دارند؛ حالا تصور کنید بعضی از این استخوانها اگر نباشند، سازه دقیقاً از همانجایی میشکند که انتظارش را ندارید!
یکی از همین اجزای حیاتی اما گاهی دستکمگرفتهشده در سازههای بتنی، میلگرد ممان منفی است.
شاید اسمش کمی ترسناک یا پیچیده به نظر برسد، اما نگران نباشید؛ در این مقاله قرار است خیلی ساده، کاربردی و البته اصولی بررسی کنیم که میلگرد ممان منفی چیست، چرا استفاده از آن در سقف تیرچه بلوک و اسکلت فلزی ضروری است، محل دقیق قرارگیری آن کجاست و چطور باید بهدرستی نصب شود.
قول میدهم بعد از خواندن این مقاله، اگر در جمع مهندسها هم صحبت میلگرد ممان منفی شد، دستکم سرتان را پایین نمیاندازید!

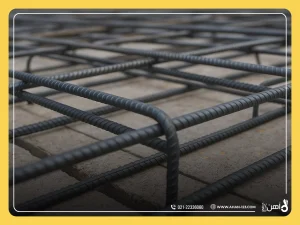

میلگرد ممان منفی چیست؟
میلگرد ممان منفی (Negative Moment Rebar) نوعی میلگرد تقویتی است که برای مقابله با ممان خمشی منفی (Negative Bending Moment) در سازههای بتنی استفاده میشود.
ممان منفی معمولاً در نواحیای ایجاد میشود که بتن در بالای مقطع تحت کشش قرار میگیرد؛ مثل محل اتصال تیر به ستون یا تکیهگاههای سقف تیرچه بلوک.
در حالت عادی، بتن مقاومت فشاری خوبی دارد اما در برابر کشش ضعیف است. اینجاست که میلگرد ممان منفی وارد میدان میشود و اجازه نمیدهد ترکهای کششی، سازه را به دردسر بیندازند. به زبان سادهتر، این میلگرد مثل یک نگهبان بالای سقف میایستد و نمیگذارد سقف از ناحیه تکیهگاهها ترک بخورد یا بشکند.
از نظر اجرایی، میلگرد ممان منفی معمولاً در بالای تیرچهها و روی تکیهگاهها قرار میگیرد و برخلاف میلگردهای کششی معمول، در پایین مقطع نیست. قدیمیها میگویند: «کار از محکمکاری عیب نمیکنه»؛ میلگرد ممان منفی دقیقاً مصداق همین ضربالمثل است!
مشاهده قیمت پروفیل 3 میل مبارکه در سایت آهن یک دو سه.
میلگرد ممان منفی تیرچه
در سیستم سقف تیرچه بلوک، یکی از مهمترین نقاط بحرانی، محل نشیمن تیرچه روی تیر یا دیوار باربر است. در این نواحی، ممان منفی ایجاد میشود و اگر بهدرستی کنترل نشود، ترکهای خطرناک و حتی شکست موضعی سقف را به دنبال دارد.

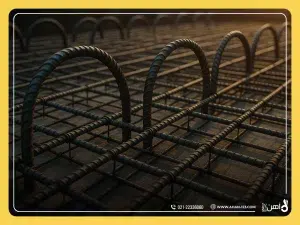

میلگرد ممان منفی تیرچه دقیقاً برای تقویت همین ناحیه طراحی شده است. این میلگردها معمولاً بهصورت U شکل یا صاف در بالای تیرچه و روی تکیهگاهها قرار میگیرند و با بتن درگیر میشوند تا تنش کششی را مهار کنند.
نکته مهم اینجاست که خیلی از مشکلات اجرایی سقفها نه به خاطر کیفیت بد مصالح و آهنآلات، بلکه به دلیل حذف یا اجرای نادرست میلگرد ممان منفی رخ میدهد. بعضیها برای کاهش هزینه یا از سر بیحوصلگی، این میلگرد را حذف میکنند؛ اما غافل از اینکه هزینه تعمیر ترکهای سازهای چند برابر بیشتر است.
به قول معروف: «جلوی ضرر را هر وقت بگیری، منفعت است.»
طول میلگرد ممان منفی در سقف تیرچه بلوک
یکی از پرتکرارترین سوالها در کارگاهها این است:
طول میلگرد ممان منفی چقدر باید باشد؟
پاسخ کوتاه این است: به دهانه سقف، نوع تکیهگاه و آییننامه بستگی دارد.
اما اگر بخواهیم وارد جزئیات شویم، معمولاً طول میلگرد ممان منفی در سقف تیرچه بلوک چیزی بین ۲۰ تا ۳۰ درصد دهانه مؤثر تیرچه از هر طرف تکیهگاه در نظر گرفته میشود.
بهطور مثال، اگر دهانه سقف ۵ متر باشد، طول میلگرد ممان منفی در هر سمت تکیهگاه حدود ۱ تا ۱.۵ متر خواهد بود. البته در پروژههای مهم، این عدد باید دقیقاً طبق نقشه سازه و محاسبات مهندس طراح اجرا شود.
نکته بسیار مهم این است که میلگرد ممان منفی باید طول مهاری کافی (Development Length) داشته باشد تا بتواند نیروها را بهدرستی منتقل کند. میلگردی که کوتاه باشد، مثل کمربندی است که شل بسته شده؛ نه ایمنی میدهد و نه خیال آدم را راحت میکند!
مشاهده قیمت تیرآهن سایز 16 در سایت آهن یک دو سه.

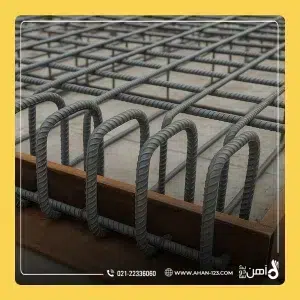

میلگرد ممان منفی در اسکلت فلزی
شاید در نگاه اول فکر کنید میلگرد ممان منفی فقط مخصوص سازههای بتنی است، اما واقعیت این است که در اسکلت فلزی با سقفهای بتنی هم نقش بسیار مهمی دارد.
در ساختمانهایی با اسکلت فلزی و سقف تیرچه بلوک یا کامپوزیت، محل اتصال سقف به تیرهای فلزی، محل تمرکز ممان منفی است. در این شرایط، میلگرد ممان منفی در اسکلت فلزی کمک میکند تا رفتار مرکب بتن و فولاد بهتر کنترل شود و از ترکخوردگی دال بتنی جلوگیری گردد.
بهخصوص در سقفهای کامپوزیت، وجود میلگرد ممان منفی باعث افزایش یکپارچگی سقف و بهبود عملکرد لرزهای سازه میشود. در مناطق زلزلهخیز، حذف این میلگرد مثل رانندگی بدون کمربند ایمنی است؛ شاید اتفاقی نیفتد، اما اگر بیفتد، عواقبش جدی است.
محل قرارگیری میلگرد ممان منفی
اگر ندانیم محل قرارگیری میلگرد ممان منفی دقیقاً کجاست، عملاً نصف راه را اشتباه رفتهایم.
این میلگردها همیشه در ناحیهای قرار میگیرند که بتن تحت کشش است؛ یعنی بالای مقطع.
در سقف تیرچه بلوک:
روی تکیهگاهها (تیر یا دیوار باربر)
در بالای جان تیرچه
داخل بتن پوششی سقف
در اسکلت فلزی:
بالای تیرهای فلزی
در ناحیه اتصال سقف به تیر
هماهنگ با آرماتور حرارتی و افت و جمع بتن
نکته اجرایی مهم این است که میلگرد ممان منفی نباید بیش از حد پایین یا بالا قرار گیرد. اگر خیلی بالا باشد، پوشش بتن کافی نخواهد داشت و اگر پایین بیاید، عملاً کارایی خود را از دست میدهد.
به زبان ساده: جای این میلگرد، دقیقاً جایی است که نقشه میگوید؛ نه یک سانتیمتر بالا، نه پایین!
مشاهده قیمت روز میلگرد در سایت آهن یک دو سه.
چگونگی نصب میلگرد ممان منفی
حالا برسیم به بخش عملیاتی ماجرا؛ چگونگی نصب میلگرد ممان منفی.
نصب صحیح این میلگرد، به اندازه انتخاب قطر و طول آن اهمیت دارد.
مراحل کلی نصب به این صورت است:
بررسی نقشه سازه و مشخص شدن محل دقیق تکیهگاهها
برش میلگرد طبق طول تعیینشده در نقشه

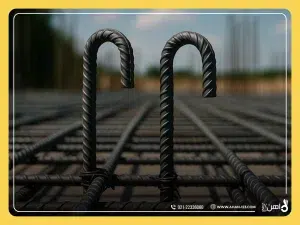

خمکاری در صورت نیاز (معمولاً به شکل U یا L)
بستن میلگرد به آرماتورهای تیرچه با سیم آرماتوربندی
کنترل فاصله از سطح بتن برای تأمین پوشش مناسب
بازبینی نهایی قبل از بتنریزی
یکی از اشتباهات رایج در کارگاهها، جابهجایی میلگرد ممان منفی هنگام بتنریزی است. برای جلوگیری از این مشکل، باید آن را کاملاً محکم بست و قبل از بتنریزی، یک بازدید نهایی انجام داد.
یادتان باشد: «یک بار درست انجام بده، هزار بار راحت باش.»
سوالات متداول درباره میلگرد ممان منفی
میلگرد ممان منفی چیست؟
میلگردی است که برای تحمل تنشهای کششی ناشی از ممان منفی در بالای مقطع بتن، بهویژه روی تکیهگاهها استفاده میشود.
میلگرد ممان منفی کجا قرار میگیرد؟
این میلگرد در بالای تیرچهها و روی محل اتصال سقف به تیر یا دیوار باربر نصب میشود.
آیا استفاده از میلگرد ممان منفی الزامی است؟
بله، در سقفهای تیرچه بلوک و بسیاری از سازهها طبق ضوابط فنی و آییننامهای الزامی است.
طول میلگرد ممان منفی چقدر باید باشد؟
معمولاً بین ۲۰ تا ۳۰ درصد طول دهانه سقف در هر سمت تکیهگاه در نظر گرفته میشود.
میلگرد ممان منفی در اسکلت فلزی هم استفاده میشود؟
بله، در سازههای اسکلت فلزی با سقف بتنی برای جلوگیری از ترکخوردگی و افزایش ایمنی کاربرد دارد.
اگر میلگرد ممان منفی اجرا نشود چه اتفاقی میافتد؟
احتمال ایجاد ترک در سقف، کاهش مقاومت سازه و افزایش خطر آسیبهای سازهای وجود دارد.
قطر میلگرد ممان منفی چقدر است؟
قطر آن معمولاً بین ۸ تا ۱۲ میلیمتر است و طبق نقشه سازه مشخص میشود.
میلگرد ممان منفی، قهرمان خاموش سازه
در نگاه اول شاید میلگرد ممان منفی فقط یک میلگرد ساده به نظر برسد، اما در واقع یکی از مهمترین عوامل افزایش دوام، ایمنی و عمر مفید سازه است.
از سقف تیرچه بلوک گرفته تا اسکلت فلزی، این میلگرد نقش حیاتی در کنترل ترکها و توزیع صحیح تنشها دارد.
اگر بخواهیم خیلی خلاصه بگوییم:
میلگرد ممان منفی برای مقابله با کشش در بالای مقطع استفاده میشود
محل آن معمولاً روی تکیهگاههاست
طول، قطر و نحوه نصب آن باید دقیقاً طبق نقشه باشد
حذف یا اجرای نادرست آن، هزینههای سنگینی در آینده به همراه دارد
در صنعت ساختمان، جزئیات کوچک تفاوتهای بزرگ میسازند؛ و میلگرد ممان منفی دقیقاً یکی از همان جزئیات طلایی است.
