رده لوله چیست؟ راهنمای کامل اسکجول لوله برای انتخاب درست

اسکجول لوله شاخصی برای تعیین ضخامت دیواره نسبت به سایز اسمی (NPS) است؛ هرچه عدد اسکجول بالاتر باشد، دیواره ضخیم‌تر و تحمل فشار بیشتر است. افزایش اسکجول (با ثابت بودن قطر بیرونی) باعث کاهش قطر داخلی و افزایش وزن و هزینه می‌شود.

برای امتیاز به این نوشته کلیک کنید!

[کل: 6 میانگین: 5]

انتشار در ۰۹ بهمن ۱۴۰۴ 71 بازدید 0 دیدگاه

کسی که سال‌ها در بازار آهن و پای بار لوله ایستاده باشد، خوب می‌داند رده لوله یا اسکجول لوله مستقیماً با تحمل فشار و ضخامت واقعی لوله سر و کار دارد.

بارها دیده‌ام انتخاب اشتباه اسکجول لوله، یا هزینه پروژه را بالا برده یا در کاربری صنعتی جواب نداده است. اسکجول فقط یک عدد روی کاغذ نیست، بلکه راهنمای انتخاب درست لوله برای هر مصرف است.

رده لوله یا اسکجول

رده لوله یا اسکجول معیاری استاندارد برای مشخص کردن ضخامت دیواره لوله‌هاست که بر اساس قطر اسمی تعیین می‌شود.

اسکجول‌هایی مثل 40، 80 و 160 نشان‌دهنده ضخامت‌های متفاوت هستند و در نقشه‌ها و مشخصات فنی کاربرد دارند.

انتخاب اسکجول مناسب باعث می‌شود لوله‌ها متناسب با فشار کاری و شرایط محیطی، عملکرد مطمئن‌تری داشته باشند.

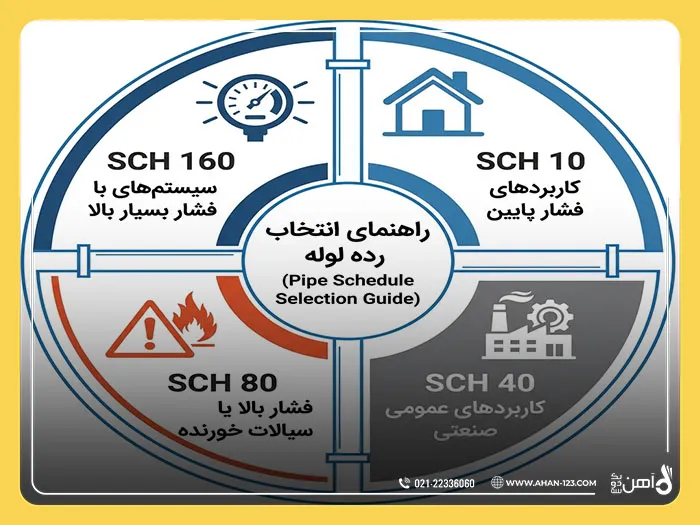

انواع رده لوله (اسکجول‌ها)

رده لوله ‌های فولادی در صنعت براساس ضخامت دیواره‌شان تقسیم‌بندی می‌شوند. مهم‌ترین این اسکجول‌ها به شرح زیر هستند:

• Schedule 5S و 10S مناسب لوله‌های با دیواره نازک که بیشتر در سیستم‌های کم‌فشار کاربرد دارند.
• Schedule 40 (STD) پرمصرف‌ترین اسکجول در پروژه‌های ساختمانی، تأسیساتی و مصارف عمومی.
• Schedule 80 (XS) انتخاب مناسب برای سیستم‌های تحت فشار بالا یا محیط‌هایی با مواد خورنده.
• Schedule 160 و XXS لوله‌هایی با ضخامت زیاد که در فشارهای بسیار بالا و صنایع خاص استفاده می‌شوند.

عوامل موثر در انتخاب رده لوله

برای انتخاب رده لوله مناسب باید چندین عامل مختلف را در نظر گرفت. مهم‌ترین این عوامل عبارتند از:

1. فشار کاری طراحی (MAWP) و دمای محیط
2. نوع سیال: مانند گاز، بخار یا مایع با ذرات معلق
3. قطر اسمی لوله و ضخامت دیواره
4. استانداردهای پروژه و دستورالعمل‌های کارفرما
5. هزینه و سهولت نصب و جوشکاری

معیارهای انتخاب رده لوله در پروژه‌های صنعتی

معیارهای انتخاب رده لوله در پروژه‌های صنعتی شامل فشار کاری، دمای سیال و شرایط محیطی محل اجراست.

در صنایع نفت و گاز معمولاً از اسکجول‌های ضخیم‌تر مثل Schedule 160 یا XXS استفاده می‌شود، اما در پروژه‌های آب‌رسانی اسکجول 40 رایج‌تر است.

انتخاب درست رده لوله باعث افزایش ایمنی، دوام و هماهنگی بهتر سیستم پایپینگ با نوع پروژه می‌شود.

لوله مانیسمان 1 اینچ و کاربرد آن

لوله مانیسمان 1 اینچ یکی از انواع لوله‌هایی است که در سیستم‌های فشار بالا و محیط‌های صنعتی کاربرد دارد. این لوله‌ها معمولاً از آلیاژهای فولادی تولید می‌شوند و به دلیل ساخت بدون درز، تحمل بالاتری در برابر فشار و شرایط دشوار دارند.

لوله مانیسمان 3 اینچ و مزایای آن

لوله مانیسمان 3 اینچ به دلیل قطر بزرگتر و ضخامت بیشتر، برای کاربردهای خاص صنعتی استفاده می‌شود. این لوله‌ها معمولاً در پروژه‌های نفت و گاز یا سیستم‌های فشار بالا به‌کار می‌روند.

جدول مقایسه لوله مانیسمان

لوله گالوانیزه 2 میل و کاربرد آن

یکی دیگر از انواع لوله‌هایی که در پروژه‌های مختلف مورد استفاده قرار می‌گیرد، لوله گالوانیزه 2 هفت الماس است. این لوله‌ها به دلیل خاصیت مقاومتی که در برابر زنگ‌زدگی دارند، در پروژه‌های ساختمانی و آب‌رسانی کاربرد گسترده‌ای دارند.

جدول مقایسه لوله گالوانیزه

کاربرد رده‌های مختلف در صنایع گوناگون

صنعت نفت و گاز

در این صنعت، به دلیل فشارهای بالا و وجود مواد خورنده، معمولاً از رده‌های 80 به بالا استفاده می‌شود. لوله‌های بدون درز با ضخامت بالا ترجیح داده می‌شوند چون احتمال نشتی در آن‌ها کمتر است.

صنعت پتروشیمی

شرایط مشابه نفت و گاز، ولی گاهی به دلیل وجود مواد شیمیایی خاص، نیاز به آلیاژهای مقاوم‌تر هم هست. رده 80 و 160 در این صنعت پرکاربرد است.

نیروگاه‌ها

خطوط بخار در نیروگاه‌ها فشار و دمای بسیار بالایی دارند. رده‌های 100 به بالا و حتی XXS در این کاربردها استفاده می‌شوند.

تاسیسات ساختمانی

برای آب‌رسانی و فاضلاب ساختمان‌ها، معمولاً رده 40 کافی است. البته در ساختمان‌های بلند که فشار آب بیشتر است، ممکن است رده 80 توصیه شود.

صنایع غذایی و دارویی

در این صنایع، بهداشت و مقاومت در برابر خوردگی اولویت دارد. لوله‌های استنلس استیل با رده‌های پایین 5S یا 10S که سطح داخلی صافی دارند، انتخاب می‌شوند.

تفاوت رده لوله با کلاس فشار فلنج

تفاوت رده لوله با کلاس فشار فلنج در نوع کاربرد آن‌هاست؛ رده لوله فقط ضخامت دیواره لوله را مشخص می‌کند، در حالی‌ که کلاس فشار فلنج میزان فشار قابل تحمل فلنج و اتصالات را نشان می‌دهد.

کلاس‌هایی مانند 150، 300 و 600 برای فلنج‌ها تعریف شده‌اند و ارتباط مستقیمی با فشار کاری سیستم دارند.

با این حال، هماهنگی بین رده لوله و کلاس فشار فلنج ضروری است، چون انتخاب ناهماهنگ می‌تواند باعث کاهش ایمنی و اختلال در عملکرد سیستم پایپینگ شود..

نکات طلایی برای خرید لوله با رده مناسب

• شرایط کاری را دقیق بشناسید

قبل از خرید، فشار کاری، دمای محیط و نوع سیال را مشخص کنید. این اطلاعات پایه انتخاب رده هستند.

• از جداول استاندارد استفاده کنید

به جای حدس زدن، از جداول ابعادی استاندارد (مثل جدول اشتال) استفاده کنید. این جداول ضخامت دقیق هر رده را برای هر سایز نشان می‌دهند.

• ضریب ایمنی را فراموش نکنید

همیشه یک حاشیه ایمنی در نظر بگیرید. اگر محاسبات نشان داد رده 40 کافی است، ولی شرایط کاری ممکن است تغییر کند، رده 80 را انتخاب کنید.

• به گواهی کیفیت توجه کنید

لوله‌ای که می‌خرید باید گواهی کیفیت معتبر داشته باشد. این گواهی نشان می‌دهد که محصول مطابق استانداردهای اعلام‌شده تولید شده.

• قیمت تنها معیار نباشد

لوله ارزان‌تر ممکن است در بلندمدت گران‌تر تمام شود. هزینه‌های نشتی، تعمیر و تعویض زودهنگام را هم در نظر بگیرید.

• با متخصصان مشورت کنید

اگر در انتخاب رده مطمئن نیستید، با کارشناسان فنی مشورت کنید. در سایت آهن123، تیم متخصص آماده راهنمایی شماست.

مراحل انتخاب رده مناسب

1. 1. تعیین شرایط کاری: فشار طراحی، دمای کاری و نوع سیال را مشخص کنید.
2. 2. انتخاب جنس لوله: بسته به شرایط، فولاد کربنی، استنلس استیل یا آلیاژ خاصی را انتخاب کنید.
3. 3. محاسبه ضخامت مورد نیاز: با استفاده از روابط تنش، ضخامت لازم را محاسبه کنید.
4. 4. تطبیق با جداول استاندارد: ضخامت محاسبه‌شده را با جداول مقایسه کنید و رده مناسب را پیدا کنید.
5. 5. اعمال ضریب ایمنی: اگر ضخامت محاسبه‌شده بین دو رده قرار گرفت، رده بالاتر (ضخیم‌تر) را انتخاب کنید.

اشتباهات رایج در انتخاب رده لوله

• انتخاب صرفاً بر اساس تجربه قبلی

“همیشه رده 40 خریدیم، همین را می‌خریم” – این طرز فکر می‌تواند خطرناک باشد. هر پروژه شرایط خاص خودش را دارد.

• نادیده گرفتن دمای کاری

فقط به فشار توجه نکنید. در دماهای بالا، استحکام فلز و حتی آهن کاهش پیدا می‌کند و ممکن است به رده بالاتری نیاز باشد.

• قاطی کردن استانداردها

استانداردهای مختلف (آمریکایی، اروپایی، ایرانی) ممکن است تفاوت‌های جزئی داشته باشند. مطمئن شوید که همه اجزای سیستم از یک استاندارد پیروی می‌کنند.

• صرفه‌جویی در جای نادرست

لوله‌های ارزان‌قیمت با کیفیت پایین، ممکن است عمر کمتری داشته باشند یا در شرایط سخت دچار مشکل شوند.

جمع ‌بندی

انتخاب درست رده لوله نقش مهمی در ایمنی، دوام و کارکرد صحیح سیستم‌های پایپینگ دارد و باید بر اساس فشار کاری، نوع سیال و شرایط دمایی انجام شود.

توجه به استانداردهای فنی و بررسی نیاز واقعی پروژه کمک می‌کند تا لوله‌ای متناسب با کاربرد انتخاب شود. همچنین مشورت با متخصصان این حوزه می‌تواند از بروز هزینه‌های اضافی و مشکلات فنی در طول اجرای پروژه جلوگیری کند.

برای خرید و استعلام قیمت به سایت آهن123 سربزنید.

سوالات متداول متداول درباره رده لوله

رده 40 و رده 80 چه فرقی دارند؟

تفاوت اصلی در ضخامت دیواره است. رده 80 ضخیم‌تر، سنگین‌تر و مقاوم‌تر در برابر فشار است. قیمت آن هم بیشتر است.

برای لوله‌کشی آب خانه چه رده‌ای مناسب است؟

در بیشتر موارد رده 40 کافی است. اگر فشار آب شهر در منطقه شما بالاست یا ساختمان چند طبقه دارید، رده 80 را در نظر بگیرید.

آیا می‌شود لوله با رده‌های مختلف را به هم وصل کرد؟

بله، از نظر اتصال مشکلی نیست چون قطر خارجی یکسان است. ولی باید مطمئن شوید که کل سیستم از نظر فشار کاری هماهنگ باشد.

XXS چیست؟

XXS مخفف Double Extra Strong است و ضخیم‌ترین نوع لوله را نشان می‌دهد. برای کاربردهای با فشار بسیار بالا استفاده می‌شود.
