اینفوگرافیک کاربرد انواع خرپا + روش ساخت هرکدام
کسی که سال ها در بازار آهن و پای اجرای سقف و تیرچه بوده، خوب میداند خرپا فقط یک قطعه ساده نیست، بلکه نقش تعیینکننده ای در عملکرد سازه دارد. من بارها دیدهام خرپای درست ساخته، خیال مجری را از انتقال نیرو راحت کرده و خرپای ضعیف، دردسر پشت دردسر آورده است.
در بازار ایران، میلگرد زیگزاگ رایجترین نوع خرپا است که بیشتر در تیرچه ها استفاده میشود. در این اینفوگرافیک، هرآنچه لازم است بدانید را در اختیار شما گذاشته ایم.
کار خرپای میلگرد در سازه چیست؟

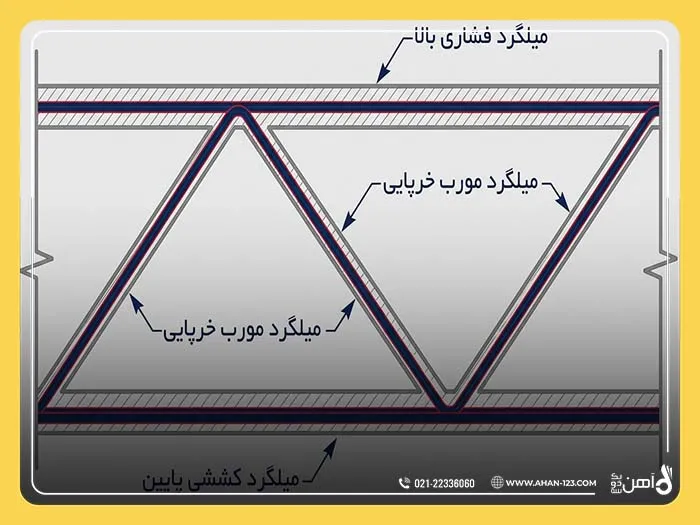

خرپای میلگرد که با نام میلگرد زیگزاگ نیز شناخته میشود، از اتصال میلگردهای آجدار و ساده به شکل زیگزاگ تشکیل میشود و شامل سه جزء اصلی است:
- میلگرد پایینی (کششی)
- میلگرد بالایی (فشاری)
- میلگرد عرضی یا مورب (زیگزاگ)
این آرایش مثلثی باعث میشود نیروها بهصورت محوری در اعضا توزیع شوند و سازه بتواند با مصرف آهن کنتر لشده، بارهای خمشی و کششی را تحمل کند.
به همین دلیل، خرپا جزء اجزای باربر محسوب میشود و طراحی آن باید منطبق با اصول مهندسی سازه و مقررات ملی ساختمان انجام شود.
کاربردهای اصلی خرپا در ساختمانسازی
خرپا تنها به تیرچه محدود نمیشود و در بخشهای مختلف سازه نقش دارد:
- سقف ساختمان های مسکونی و صنعتی
- سقف های با دهانه متوسط تا بزرگ
- پلهای فلزی خرپایی
- مهاربندهای جانبی در برابر باد و زلزله
- سازه های فضایی و سالن های صنعتی

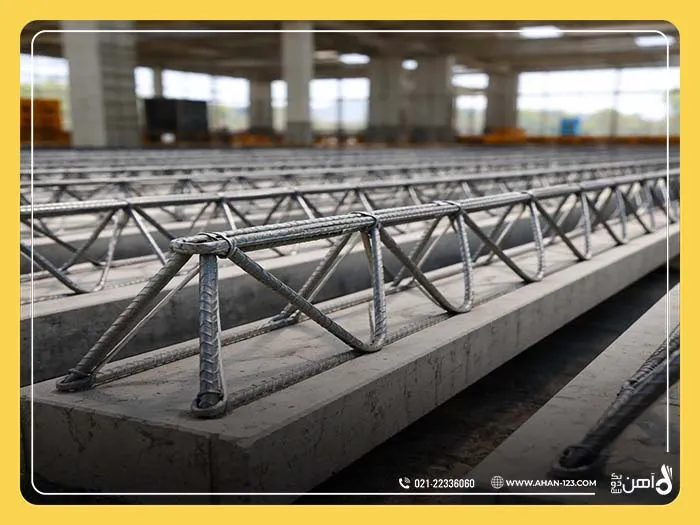

در سیستم تیرچه بلوک، خرپای میلگردی وظیفه تحمل بارهای حین اجرا و پس از بتنریزی را بر عهده دارد و در کنار میلگرد حرارتی، عملکرد سقف را تثبیت میکند.
روشهای ساخت خرپا
روش دستی ساخت خرپا
در روش دستی، ساخت خرپا بهصورت کارگاهی انجام میشود. مراحل اصلی این روش شامل موارد زیر است:
- قرار دادن میلگردها در کنار یکدیگر و علامتگذاری طول مورد نظر
- برش میلگردها در نقاط تعیینشده
- چیدمان دو میلگرد موازی در پایین و یک میلگرد در بالا بهگونه ای که سطح مقطع مثلثی ایجاد شود
- اتصال میلگردهای پایینی به یکدیگر با میلگردهای عرضی کوچک
- جوش دادن میلگرد زیگزاگ به وترهای بالا و پایین
در برخی کارگاه ها، میلگردهای زیگزاگ بهصورت دستی و با دستگاه خم، به شکل «۷ معکوس» فرم داده میشوند.
ملاحظات فنی روش دستی
- کیفیت جوش به مهارت اپراتور وابسته است
- امکان ایجاد گل جوش و کاهش مقاومت موضعی وجود دارد
- یکنواختی هندسی در تیراژ بالا دشوار است
روش مکانیزه (اتوماتیک) ساخت خرپا
در روش مکانیزه که در کارخانه های پیشرفته استفاده میشود، کل فرآیند توسط دستگاه انجام میگیرد و معمولاً یک اپراتور خط تولید را کنترل میکند.
- صافکاری میلگردکلافی کمکربن توسط غلتک
- کشش کنترلشده میلگردها
- شکلدهی میلگردهای زیگزاگ تحت فشار
- اتصال اجزا با جوش نقطه ای الکتریکی
- برش نهایی خرپا در طول مشخص
مزایای فنی روش مکانیزه نسبت به دستی
- دقت بالاتر در ابعاد و زاویه ها
- کاهش خطای انسانی
- حذف ناخالصی های ناشی از الکترود
- یکنواختی کیفیت در کل تولید
- صرفه اقتصادی در تولید انبوه
اجزای خرپای میلگرد و مشخصات فنی آن ها
خرپای میلگرد از سه جزء اصلی تشکیل میشود که هر کدام نقش سازه ای مشخصی دارند.
میلگرد کششی (وتر پایینی)
- معمولاً شامل دو میلگرد موازی
- نقش اصلی در تحمل نیروهای کششی
- قطر متداول بین ۶ تا ۱۶ میلیمتر
- نوع فولاد: آجدار ۳۴۰، ۴۰۰ یا ۵۰۰ در نورد گرم
میلگرد بالایی
- نقش اصلی در تحمل فشار
- بسته به طول تیرچه انتخاب میشود
- از فولاد آجدار ۳۴۰ و بالاتر استفاده میشود
میلگرد عرضی (زیگزاگ)
- وظیفه انتقال نیروی برشی و تثبیت هندسه خرپا
- باید از فولاد نورد گرم (ساده ۲۴۰ یا آجدار ۳۴۰) باشد
- قطر آن نباید کمتر از ۴ میلیمتر در نظر گرفته شود
وزن خرپای تیرچه و عوامل مؤثر بر آن
وزن خرپا تابع پارامترهای زیر است
- طول دهانه
- قطر میلگردهای پایینی، بالایی و عرضی
- گام میلگرد زیگزاگ
- نوع طراحی سازه
محاسبه دقیق وزن، در برآورد بار مرده سقف و انتخاب اقتصادی مصالح اهمیت دارد و مستقیماً روی انتخاب میلگرد و تیرچه اثر میگذارد.
محاسبه طول میلگرد زیگزاگ (بر اساس منطق اجرایی)
طول خرپا تابع پارامترهای زیر است
- ضخامت کل سقف
- ضخامت بتن پاشنه تیرچه
- فاصله میلگرد بالایی از سطح بلوک
عدد حاصل، طول هر شاخه مورب زیگزاگ را مشخص میکند و با ضرب آن در تعداد گام ها، طول کل میلگرد مصرفی تعیین میشود.

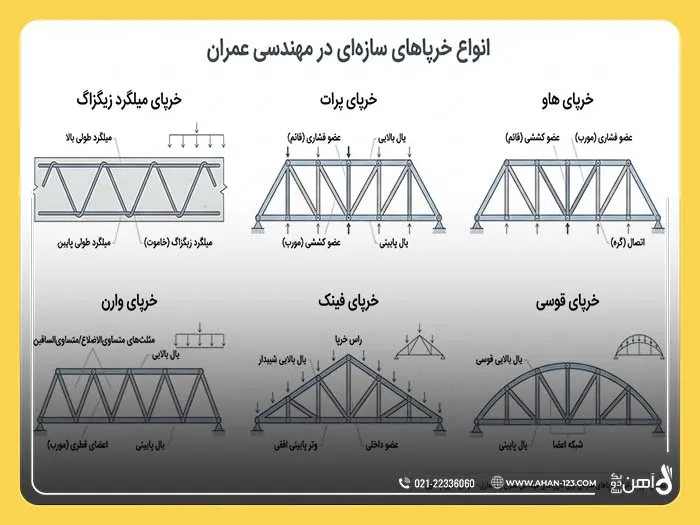

انواع خرپا بر اساس شکل و عملکرد
خرپای شیروانی
- مناسب سقف های شیبدار با دهانه ۶ تا ۱۲ متر
- کاربرد در سوله ها، سالن ها و انبارها
خرپای پرات
- اعضای مورب کششی
- مناسب پلها و دهانه های متوسط
خرپای هاو
- اعضای مورب فشاری
- معکوس خرپای پرات
خرپای وارن
- مثلثهای متساویالاضلاع
- توزیع یکنواخت نیرو
خرپای فینک
- مناسب سقف های با شیب زیاد
- کاربرد گسترده در ساختمان های صنعتی
خرپای قوسی و پارکر
- دهانه های بزرگ
- تمرکز بر کاهش تنش خمشی

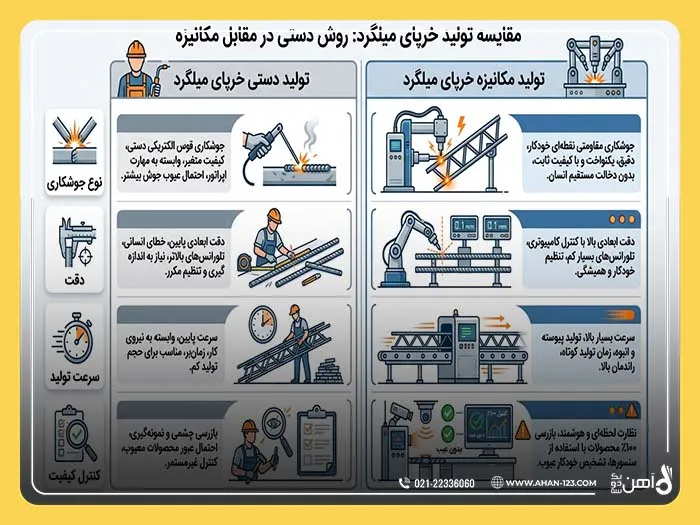

جدول مقایسه فنی روشهای تولید خرپای تیرچه
| پارامتر ارزیابی | روش مکانیزه (صنعتی) | روش دستی (کارگاهی) |
| نوع جوش | جوش مقاومتی (نقطه ای) | جوش قوس الکتریکی (الکترود) |
| تغییر خواص فولاد | حداقل تغییر متالورژیکی | احتمال تردشکنی در نقطه جوش |
| تلورانس ابعادی | بسیار دقیق (میلیمتر) | وابسته به مهارت کارگر |
| سرعت تولید | بالا و پیوسته | پایین و منقطع |
| تاییدیه نظام مهندسی | مورد تایید کامل | اغلب دارای محدودیت تایید |
نکات مهندسی در محاسبه و اجرای خرپا
برای مهندسین محاسب و مجریان، رعایت نکات زیر جهت تأمین ایمنی سازه الزامی است.
قطر میلگردها: طبق نشریه ۵۴۳، قطر میلگرد عرضی نباید کمتر از ۴ میلیمتر باشد. میلگردهای کششی نیز بسته به طول دهانه معمولاً از سایز ۸ تا ۱۶ میلیمتر متغیرند
(برای اطلاع از موجودی سایزها، بخش [میلگرد آجدار] را بررسی کنید).
فاصله گام ها: فاصله گره های زیگزاگ باید بهگونه ای باشد که زاویه میلگرد عرضی با افق حدود ۴۵ درجه تنظیم شود (معمولاً گام ۲۰ سانتیمتر).
پوشش بتن: در تیرچه های خرپایی، رعایت کاور بتن (معمولاً ۲ سانتیمتر) برای جلوگیری از خوردگی میلگردها در برابر عوامل جوی ضروری است.
محاسبه خیز: در دهانه های بزرگ، برای جلوگیری از خیز منفی، تیرچه ها باید با “خیز معکوس” ساخته و اجرا شوند.
جمع بندی
خرپا با تقسیم و انتقال درست نیروها، امکان اجرای سازههای سبک و مطمئن را فراهم میکند.
در ساختمانهای رایج، خرپای میلگردی بیشتر در سقفها استفاده میشود و در سازههای بزرگتر، خرپای پروفیلی کاربرد دارد.
دقت در روش ساخت، نوع جوش و محاسبه بارها، نقش مستقیم در عملکرد نهایی سازه دارد.
خرپاهای تولیدشده بهصورت صنعتی، خطای اجرا را کمتر میکنند و انتخاب مطمئنتری هستند.
برای انتخاب میلگرد و مقطع مناسب خرپا، کارشناسان آهن123 آماده ارائه مشاوره فنی و اطلاعات دقیق هستند.
سوالات متداول فنی
چرا روش جوش مقاومتی در خرپا بر روش دستی ارجحیت دارد؟
در جوش مقاومتی، فلز مبنا ذوب نمیشود و تنها با گرم شدن و فشار به هم متصل میگردد. این امر از تغییر ساختار کریستالی فولاد و کاهش سطح مقطع آن جلوگیری میکند، در حالی که جوش دستی باعث ضعیف شدن میلگرد در نقطه اتصال میشود.
حداقل قطر مجاز برای میلگرد زیگزاگ چقدر است؟
بر اساس استاندارد ملی، برای تیرچه های با جان باز، حداقل قطر میلگرد عرضی (زیگزاگ) برای میلگردهای گرمنوردیده ۴ میلیمتر و برای میلگردهای سردنوردیده نیز باید ضوابط شکلپذیری رعایت شود.
آیا میتوان از نبشی به جای میلگرد در پاشنه تیرچه استفاده کرد؟
بله، در تیرچه های “کرومیت” یا فلزی، عضو کششی پایین بهجای میلگرد، یک ورق یا نبشی فولادی است که سرعت اجرا را افزایش میدهد و نیاز به شمعبندی را حذف میکند. برای بررسی مشخصات این مقاطع میتوانید صفحه [پروفیل و قوطی] را مشاهده کنید.
