در کار با آهن آلات جدول اطلاعاتی مثل لیستوفر، که در واقع یک لیست از ویژگی ها و نیاز های میلگرد در پروژه های مختلف است از بسیاری از هزینه های اضافی جلوگیری و باعث اجرای سریع تر و دقیق تر پروژه میشود. مثلاً برای پروژه‌ های ساختمانی، همه اطلاعات مورد نیازی که ما درباره نوع آج میلگرد، شکلش، اندازه ‌اش، تعدادش و طولش نیاز داریم، در اختیارمون قرار می‌دهد.

همین‌طور یک برآورد کلی از هزینه‌ ها، جدول زمان‌بندی ساخت آرماتور و اجرای صحیح آرماتور رو در اختیارمون قرار می‌ده که به طور ویژه توسط هم تولیدکننده‌ های میلگرد و هم مهندسین استفاده می‌شه، اما به طور خاص در آرماتوربندی مورد استفاده قرار می‌گیره.

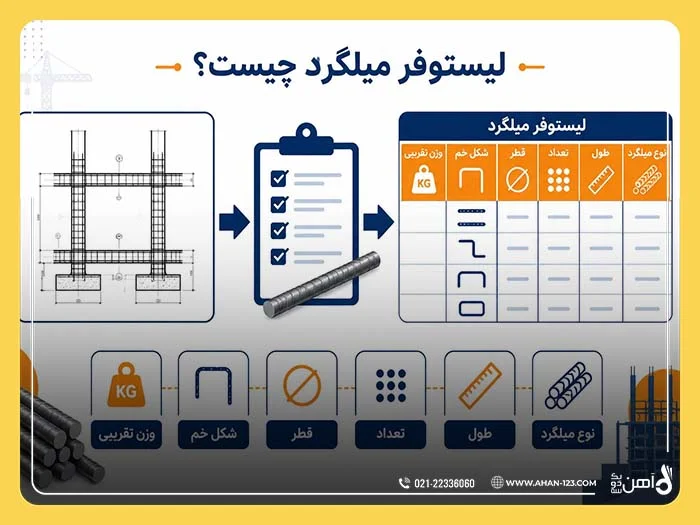

لیستوفر میلگرد چیست؟

لیستوفر همان جدولی است که به شما می‌گوید برای هر بخش از سازه، دقیقاً چه نوع میلگردی، با چه طولی، با چه تعدادی و با چه نوع خم لازم دارید.

جدول لیستوفر میلگرد شامل چه چیزهای است؟

• شماره یا کد میلگرد
• محل استفاده
• قطر میلگرد
• طول هر شاخه
• تعداد موردنیاز
• شکل خم
• طول خم‌ها
• وزن تقریبی

اگر نقشه سازه به شما بگوید در فونداسیون، ستون، تیر یا سقف چه آرماتوری لازم است، لیستوفر می‌گوید این آرماتور دقیقاً با چه ابعاد و چه تعدادی باید آماده شود. ما برای تصمیمگیری راحت تر شما”انواع میلگرد” را هم بررسی کرده ایم.

هدف از تهیه لیستوفر میلگرد چیست؟

هدف اصلی از تهیه لیستوفر این است که اجرای میلگردها از حالت حدسی و تجربی خارج شود و به شکل دقیق، قابل اندازه‌گیری و قابل کنترل انجام شود.

• خرید میلگرد دقیق‌تر انجام می‌شود
• برش و خم میلگرد طبق برنامه پیش می‌رود
• پرت مصالح کمتر می‌شود
• خطاهای اجرایی کاهش پیدا می‌کند
• مقدار مصرف واقعی با برآورد اولیه قابل مقایسه می‌شود

در واقع لیستوفر، یک پل بین نقشه سازه و اجرای واقعی در کارگاه است.

چرا لیستوفر میلگرد در پروژه مهم است؟

در خیلی از پروژه‌ ها، اگر لیستوفر دقیق وجود نداشته باشد، معمولاً چند مشکل تکراری دیده می‌شود.

مثلاً ممکن است مقدار خرید میلگرد بیشتر یا کمتر از نیاز واقعی باشد. یا در زمان اجرا، آرماتوربندها مجبور شوند چند بار میلگردها را دوباره برش بزنند. حتی گاهی به‌دلیل اشتباه در طول یا خم میلگرد، بخشی از کار از نو اجرا می‌شود.

لیستوفر از این مشکلات جلوگیری می‌کند چون:

مصرف میلگرد را شفاف می‌کند

وقتی تعداد و طول مشخص باشد، مقدار کلی مصرف هم روشن می‌شود و تصمیم‌گیری برای خرید میلگرد راحت‌تر خواهد بود.

نظم اجرای کار را بیشتر می‌کند

تیم اجرا می‌داند کدام میلگرد برای کدام بخش است و لازم نیست هر بار اطلاعات را از روی نقشه استخراج کند.

کنترل هزینه را ساده‌تر می‌کند

وقتی وزن تقریبی میلگردها مشخص باشد، می‌توان هزینه خرید را با دقت بیشتری برآورد کرد.

پرت و ضایعات را کاهش می‌دهد

برش‌های برنامه‌ریزی‌شده باعث می‌شود از هر شاخه میلگرد استفاده مناسب‌تری انجام شود. برای سادگی کار شما  “محاسبه پرت میلگرد” را با جدول و جزئیات برایتان اماده کرده ایم.

خرید میلگرد از مجموعه آهن123

تفاوت لیستوفر میلگرد با نقشه سازه چیست؟

پاسخ این است که نقشه سازه و لیستوفر دو ابزار متفاوت با دو کاربرد جدا هستند.

نقشه سازه

• موقعیت کلی آرماتورها را نشان می‌دهد
• جزئیات طراحی را مشخص می‌کند
• برای فهم ساختار کلی عضو استفاده می‌شود

لیستوفر میلگرد

• اطلاعات اجرایی دقیق میلگردها را می‌دهد
• تعداد، طول، قطر و شکل خم را مشخص می‌کند
• مبنای برش، خم، ساخت و خرید است

نقشه سازه می‌گوید چه چیزی باید اجرا شود و لیستوفر می‌گوید چطور و با چه مشخصاتی باید آماده شود.

اطلاعات موجود در لیستوفر میلگرد

لیستوفر میلگرد در چه بخش‌هایی از ساختمان استفاده می‌شود؟

لیستوفر محدود به یک عضو خاص نیست و تقریباً در تمام اجزای بتنی سازه کاربرد دارد.

• فونداسیون
• شناژ
• تیر
• ستون
• دیوار برشی
• سقف تیرچه بلوک
• سقف دال
• راه‌پله
• کلاف‌ها و المان‌ های تقویتی

در هرکدام از این بخش‌ها، نوع میلگرد مصرفی و شکل قرارگیری آن متفاوت است. به همین دلیل، لیستوفر باید بر اساس جزئیات هر عضو جداگانه تهیه شود.

لیستوفر میلگرد فونداسیون چگونه تهیه می‌شود؟

فونداسیون یکی از بخش‌هایی است که دقت در تهیه لیستوفر آن خیلی مهم است. چون معمولاً حجم زیادی از میلگرد در این قسمت استفاده می‌شود و هر اشتباه کوچک می‌تواند روی هزینه نهایی پروژه اثر بگذارد.

برای خرید درست تر ، ما “میلگرد مناسب برای فونداسیون“ را هم برای شما بررسی کرده ایم.

برای تهیه لیستوفر فونداسیون، معمولاً این موارد از روی نقشه استخراج می‌شود:

• نوع فونداسیون
• ابعاد فونداسیون
• تعداد لایه‌ های مش
• فاصله میلگردها
• قطر میلگردهای طولی و عرضی
• طول اورلب
• مقدار خم یا قلاب
• کاور بتن

بعد از استخراج این اطلاعات، طول هر میلگرد محاسبه می‌شود و تعداد موردنیاز در هر جهت هم به دست می‌آید. سپس وزن کل میلگردها بر اساس وزن واحد هر متر از میلگرد محاسبه می‌شود.

میزان میلگرد مورد نیاز بر اساس نوع اسکلت

البته این رو هم باید توجه کنیم که نوع اسکلت‌بندی خیلی مهمه.

• اسکلت ‌بندی با مهاربند داریم که تقریباً به 45 تا 65 کیلو میلگرد نیاز داره.
• اسکلت ‌بندی با خمشی داریم که بین 65 تا 90 کیلو میلگرد نیاز داره. اسکلت‌ بندی بتنی ساده حدود 50 کیلو میلگرد نیاز داره.
• اسکلت‌ بندی بتنی با قاب خمشی و دیوار بتنی بین 30 تا 45 کیلو میلگرد نیاز داره.

نوع سقف هم در مقدار میلگرد مصرفی موثر است.

• سقف تیرچه بلوک: 5 تا 7 کیلوگرم
• سقف کامپوزیت: 8 تا 12 کیلوگرم
• سقف دال بتنی توپر: 10 تا 16 کیلوگرم

فرمول محاسبه وزن میلگرد در لیستوفر

وزن هر متر میلگرد = قطر × قطر ÷ 162

مثلاً اگر قطر میلگرد 16 میلی ‌متر باشد:

16 × 16 ÷ 162 = 1.58 کیلوگرم در هر متر

حالا اگر طول کل میلگردهای سایز 16 در پروژه 500 متر باشد:

500 × 1.58 = 790 کیلوگرم

این روش برای برآورد وزن میلگرد در لیستوفر بسیار کاربردی است و به بخش خرید کمک می‌کند مقدار سفارش را دقیق‌تر مشخص کند.

چه عواملی روی دقت لیستوفر میلگرد اثر می‌گذارند؟

دقت این جدول به چند عامل وابسته است و اگر هرکدام از آن‌ ها نادیده گرفته شود، نتیجه نهایی قابل اعتماد نخواهد بود.

• کیفیت و وضوح نقشه‌ های سازه
• تجربه شخص تهیه‌کننده لیستوفر
• توجه به خم‌ها و قلاب‌ها
• محاسبه درست اورلب
• در نظر گرفتن کاور بتن
• کنترل تغییرات احتمالی نقشه
• توجه به پرت مجاز در برش و اجرا

اشتباهات رایج در تهیه لیستوفر میلگرد

در خیلی از پروژه‌ ها بعضی خطاها بارها تکرار می‌شود. شناخت این اشتباهات می‌تواند جلوی ضررهای اجرایی و مالی را بگیرد.

• محاسبه نکردن طول خم و قلاب
• اشتباه در تعداد میلگردها
• بی‌توجهی به تغییرات نقشه
• ثبت نادرست سایز میلگرد
• محاسبه وزن بدون کنترل طول واقعی
• یکی گرفتن نقشه اولیه با نقشه اجرایی

اگر لیستوفر توسط فردی تهیه شود که هم نقشه‌خوانی خوبی داشته باشد و هم تجربه کارگاهی، احتمال این خطاها کمتر می‌شود.

اجرای پروژه با خرید میلگردهای مجموعه آهن123

آیا لیستوفر میلگرد فقط برای پروژه‌ های بزرگ است؟

خیر. هرچند در پروژه‌ های بزرگ وجود لیستوفر تقریباً ضروری است، اما در پروژه‌ های کوچک هم این جدول می‌تواند جلوی اشتباهات زیادی را بگیرد.

در ساختمان‌ های کم‌طبقه هم اگر مصرف میلگرد بدون برنامه انجام شود، خیلی راحت ممکن است خرید اشتباه، پرت زیاد یا اجرای ناهماهنگ پیش بیاید.

پس لیستوفر فقط برای پروژه‌ های بزرگ نیست؛ بلکه برای هر پروژه ‌ای که قرار است مصالح آن دقیق‌تر کنترل شود، کاربرد دارد.

چه کسانی از لیستوفر میلگرد استفاده می‌کنند؟

لیستوفر فقط مخصوص یک نفر یا یک بخش نیست و معمولاً افراد مختلفی در پروژه با آن سروکار دارند:

• مهندس سازه
• مترور
• کارشناس دفتر فنی
• پیمانکار
• آرماتوربند
• مسئول خرید
• ناظر پروژه

هرکدام از این افراد از زاویه ‌ای متفاوت به لیستوفر نگاه می‌کنند. برای مثال، مسئول خرید به وزن و مقدار نیاز دارد، اما آرماتوربند بیشتر به طول، خم و شکل میلگرد توجه می‌کند.

جمع ‌بندی

به طور کلی، لیستوفر میلگرد یه جدولیه که هر چیزی که ما درباره میلگرد مورد نیازمون برای انجام پروژه ‌مون نیاز داریم رو بهمون می‌ده. داخل اجرای سریع، دقت اجرا و هزینه‌ های پروژه هم کمک‌مون می‌کنه.

اگر قصد خرید میلگرد برای پروژه خود را دارید، قبل از سفارش نهایی، بهتر است جدول لیستوفر را بررسی کنید تا مقدار، سایز و وزن مورد نیازتان به‌درستی مشخص شود. این کار هم در خرید دقیق‌تر به شما کمک می‌کند و هم جلوی هزینه‌ های اضافه را می‌گیرد.
