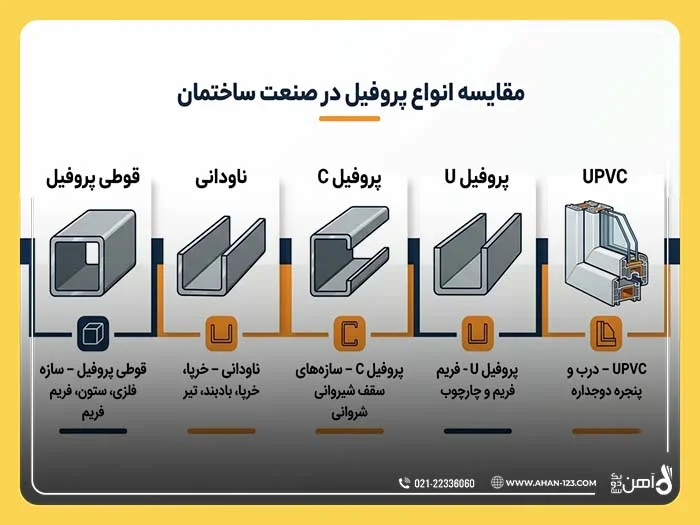

انواع پروفیل آهن؛ تفاوت قوطی، ناودانی، UNP و UPVC
سال ها کار در بازار آهن آلات به من نشان داده خیلی از خریداران وقتی اسم پروفیل آهن میآید، دقیق نمیدانند کدام نوع برای کارشان مناسب تر است.
پروفیل هایی مثل قوطی، ناودانی، UNP یا حتی UPVC هر کدام برای کاربرد مشخصی در پروژه های ساختمانی و صنعتی استفاده میشوند. بارها دیده ام انتخاب اشتباه پروفیل هم هزینه پروژه را بالا میبرد و هم در اجرای کار مشکل ایجاد میکند.
پروفیل آهن چیست و چرا اهمیت دارد؟
پروفیل آهن به مقاطع فولادی گفته میشود که به اشکال مختلف مربعی، مستطیلی، U شکل، C شکل تولید شده و در صنایع مختلف از ساختمان سازی گرفته تا خودروسازی و تجهیزات صنعتی به کار میروند.
این محصولات فولادی بهخاطر دوام بالا، وزن مناسب نسبت به مقاومت، تنوع در ابعاد و قابلیت جوشکاری جایگاه ویژه ای در بازار آهن آلات دارند.
قوطی پروفیل چیست؟
قوطی پروفیل به مقاطع فولادی توخالی گفته میشود که معمولاً به شکل مربع یا مستطیل تولید میشود.
این نوع پروفیل ها به دلیل ویژگی هایی مانند دوام بالا، وزن نسبتاً کم، و قابلیت شکلپذیری در صنعت ساختمان سازی، مبلمان، خودروسازی و تجهیزات صنعتی به وفور استفاده میشوند.
قوطی پروفیل ها در دو مدل باز و بسته تولید میشوند که بسته به نیاز پروژه، میتوان از هرکدام استفاده کرد.
ویژگی های قوطی پروفیل
- دوام بالا: قوطی پروفیل ها مقاومت بالایی در برابر فشار و کشش دارند و به همین دلیل در سازه های فلزی مانند ستون ها، اسکلتها، و تجهیزات صنعتی کاربرد دارند.
- وزن مناسب: به دلیل توخالی بودن، قوطی پروفیل ها وزن نسبتاً سبکتری دارند که در کاهش بار مرده سازه و هزینه های حمل و نقل موثر است.
- قابلیت جوشپذیری بالا: این پروفیل ها به راحتی با جوش یا پیچ و مهره به یکدیگر متصل میشوند.
- تنوع در ابعاد و ضخامت: قوطی پروفیل ها در ابعاد و ضخامتهای مختلف برای کاربردهای مختلف تولید میشوند.
کاربردهای قوطی پروفیل
- اسکلت فلزی ساختمان ها
- سازه های صنعتی
- تجهیزات صنعتی
- درب و پنجره
- سازه های سبک

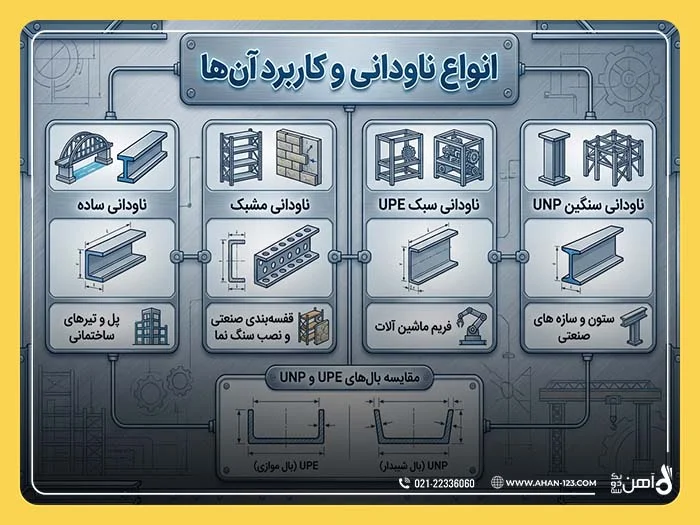

ناودانی چیست؟
پروفیل ناودانی به شکل مقطع U است و در گروه پروفیل های باز قرار میگیرد. این پروفیل معمولاً از فولاد کربنی ساخته میشود و در دو نوع پرسی و فابریک تولید میشود.
ناودانی های پرسی معمولاً با پرس به شکل مورد نظر تولید میشوند، در حالی که ناودانی های فابریک در خط تولید و به صورت یکپارچه ساخته میشوند.
ویژگی های پروفیل ناودانی
- مقاومت بالا در برابر فشار: به دلیل شکل خاص مقطع U، ناودانی ها قادر به تحمل بارهای سنگین هستند.
- دوام بالای برشی: این نوع پروفیل ها مقاومت زیادی در برابر نیروهای برشی دارند و به همین دلیل در صنایع مختلف کاربرد دارند.
- قیمت مناسب: به نسبت سایر پروفیل ها، ناودانی ها هزینه کمتری دارند.
کاربردهای پروفیل ناودانی
- ساخت پل های باربر
- اسکلت فلزی
- ساخت خرپاها
- صنایع دریایی
- سازه های ساختمانی
ناودانی UNP اروپایی
ناودانی UNP یا ناودانی اروپایی دارای ابعاد و ضخامت بیشتری نسبت به سایر ناودانی ها است و بیشتر در پروژه های صنعتی بزرگ کاربرد دارد.
این نوع پروفیل ها معمولاً از استاندارد DIN1026 پیروی میکنند و در ساخت سازه های سنگین و نیازمند دوام بالا استفاده میشوند.
ویژگی های ناودانی UNP
- وزن بیشتر: به دلیل ضخامت بالاتر، این نوع ناودانی ها وزن بیشتری دارند که آن ها را برای پروژه های بزرگ مناسب میکند.
- دوام بالا: ناودانی UNP برای تحمل بارهای سنگین و استفاده در شرایط سخت طراحی شده اند.
کاربردهای ناودانی UNP
- ساخت بادبندها
- ستون های فلزی
- ساخت خرپاها
- تجهیزات صنعتی و سنگین
سایزهای ناودانی UNP و کاربرد آن ها
ناودانی UNP در مقاطع بسیار متنوعی تولید میشود:
- UNP 30 تا UNP 50 : مناسب سازه های سبک و فریم های کوچک
- UNP 60 تا UNP 100 : پُرکاربرد در بادبندها و تیرهای فرعی ساختمان
- UNP 120 تا UNP 160 : استفاده در خرپاها، ستون ها و تیرهای اصلی
- UNP 180 تا UNP 240 : مناسب پروژه های صنعتی بزرگ و پلسازی
- UNP 260 تا UNP 400 : برای سازه های فوق سنگین و پروژه های خاص
نکته: ناودانی سایز 10 به عنوان پرکاربردترین سایز در بازار ایران شناخته میشود و بیشترین حجم تولید را به خود اختصاص داده.
جدول وزن ناودانی شاخه 6 متری و 12 متری
| سایز ناودانی | وزن هر شاخه 6 متری (kg) | وزن هر شاخه 12 متری (kg) |
| 6 | 30 | 37 |
| 8 | 43 | 83 |
| 10 | 53 | 103 |
| 12 | 63 | 123 |
| 14 | 75 | 150 |
| 16 | 85 | 170 |
| 18 | 97 | 215 |
| 20 | 113 | 220 |
| 22 | 133 | 260 |
| 24 | 144 | – |
این جدول بر اساس وزن های اشتال تنظیم شده و ممکن است بین کارخانه های مختلف اندکی تفاوت وجود داشته باشد.
پروفیل سی
پروفیل سی یکی از انواع پروفیل های باز است که مقطع آن شبیه حرف C انگلیسی بوده و در دسته پروفیل های سبک قرار میگیرد. این پروفیل معمولاً از ورق فولادی نورد سرد یا گالوانیزه تولید میشود.
کاربردهای پروفیل سی
- ساخت سازه های) LSF سازه های فولادی سبک (
- اسکلت سقف های شیروانی و پوشش سوله
- ساخت قفسه بندی صنعتی و انباری
- فریم سقف کاذب و پارتیشن
- استفاده در تابلوهای تبلیغاتی و استندها
چرا پروفیل C انتخاب مناسبی است؟
پروفیل سی به دلیل وزن سبک، قیمت مناسب و نصب آسان، گزینه ایده الی برای پروژه هایی است که نیاز به بار سنگین ندارند ولی سرعت اجرا و صرفهجویی در هزینه اهمیت بالایی دارد.
پروفیل یو (U)
پروفیل U از نظر ظاهری شباهت زیادی به ناودانی دارد، اما معمولاً در سایزهای کوچکتر و با ضخامت کمتر تولید میشود. این پروفیل بیشتر در کاربردهای نیمه سبک مانند ساخت چارچوب، فریم و سازه های نمایشگاهی استفاده میشود.

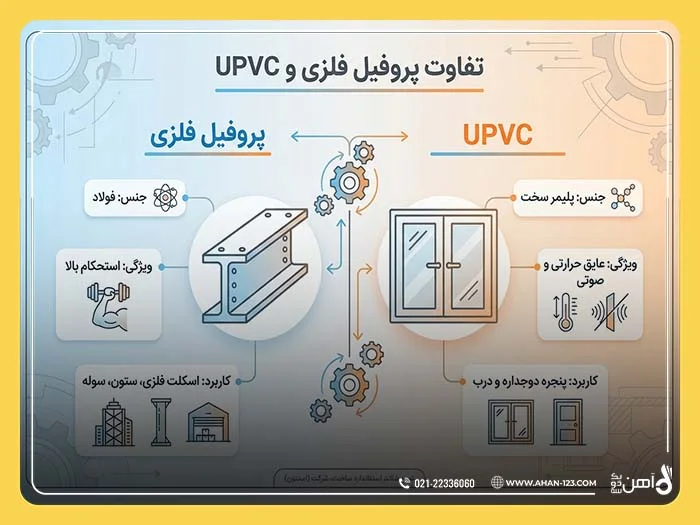

UPVCچیست؟
پروفیل UPVC بر پایه سنگ نمک و نفت ساخته شده و یکی از مهمترین مواد ترموپلاستیک در صنعت ساختمان محسوب میشود. و کاربرد گسترده ای در ساخت پنجره های دوجداره و درب های ساختمانی دارد.
- مقاوم در برابر رطوبت، زنگزدگی و اشعه UV
- عایق حرارتی و صوتی عالی
- بدون نیاز به رنگآمیزی مجدد
- سهولت در شستوشو و نگهداری
- تنوع رنگبندی
- صرفهجویی در مصرف انرژی
تفاوت PVC و UPVC
- PVC : سبک، انعطافپذیر، خاصیت پلاستیکی دارد و بیشتر در لولهکشی استفاده میشود
- UPVC : سختتر و مقاومتر، بدون خاصیت پلاستیکی، مناسب فضای باز و در معرض نور خورشید
استانداردهای پروفیل UPVC
- استاندارد انگلستان (BS EN 12608)
- استاندارد آلمان (RAL GZ 716-1)
در هر دو استاندارد، پروفیل های کلاس A (ضخامت دیواره اصلی بالای 2.8 میلی متر) بالاترین کیفیت را دارند.
انواع پروفیل آهن از نظر جنس
| نوع پروفیل | جنس / متریال | ویژگی ها | کاربرد رایج |
| فولادی (آهنی) | فولاد ST37، ST52 | دوام بالا، قابلیت جوشکاری | اسکلت فلزی، ستون، تیر، سوله |
| آلومینیومی | آلومینیوم | سبک، مقاوم در برابر زنگ | درب و پنجره، نما، مبلمان شهری |
| گالوانیزه | فولاد + پوشش روی | مقاوم در برابر خوردگی | سازه های بیرونی، آبرو، سقف |
| کامپوزیت | فلز + پلیمر + سرامیک | سبک، مقاوم، کِشسان | نمای ساختمان، سازه های سبک |
| UPVC | PVC غیرپلاستیکی | عایق حرارتی و صوتی | پنجره دوجداره، درب |
نکات طلایی برای خرید انواع پروفیل آهن
- قبل از هر چیز بدانید پروفیل برای چه بخشی از سازه استفاده میشود تا جنس، ابعاد و ضخامت مناسب انتخاب شود.
- محاسبه نادرست ضخامت میتواند منجر به خسارت جدی شود. حتماً با مشاوره مهندس سازه، ضخامت مناسب را تعیین کنید.
- درز جوش باید بدون نقص باشد و سطح پروفیل صاف و یکنواخت.
- خرید از مراکز معتبری مانند آهن123 که مستقیم از کارخانه تأمین میکنند، هم کیفیت را تضمین میکند و هم قیمت رقابتی ارائه میدهد.
- قیمت پروفیل آهن به دلیل نوسانات قیمت فولاد، روزانه تغییر میکند. قبل از ثبت سفارش حتماً قیمت بهروز را بررسی کنید.
- اطمینان حاصل کنید پروفیل مطابق استانداردهای DIN، ASTM یا ISIRI تولید شده باشد.

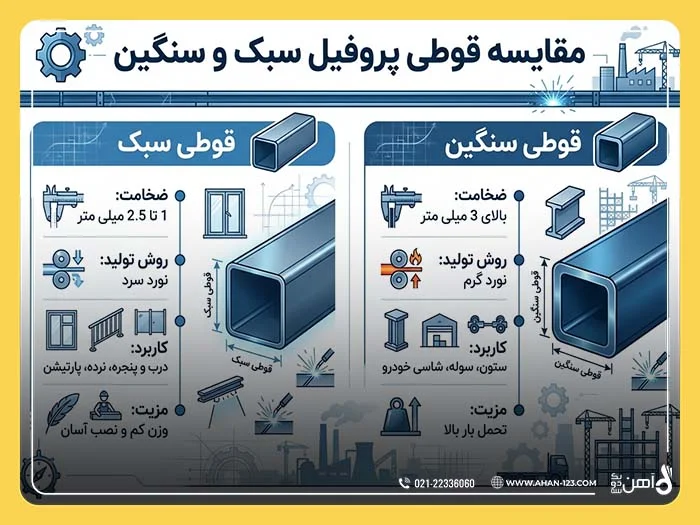

- برخلاف تصور عمومی، قیمت واحد وزن قوطی سبک معمولاً از نمونه های سنگینتر بالاتر است.
انتخاب پروفیل بر اساس نوع پروژه
پروژه های ساختمانی مسکونی

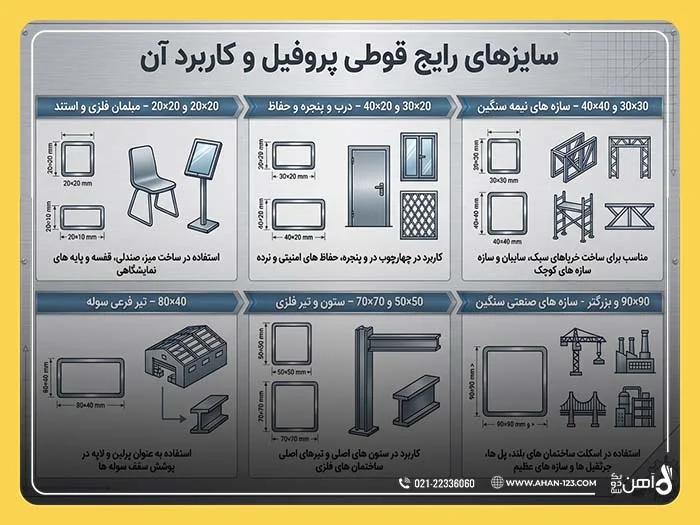

- قوطی پروفیل سایز 40×40 تا 70×70 برای ستون و تیر
- ناودانی سایز 8 تا 14 برای بادبند و خرپا
- پروفیل سی برای سقف کاذب و پارتیشن
- UPVC برای درب و پنجره
پروژه های صنعتی و سوله سازی
- قوطی پروفیل سنگین با ضخامت بالای 3 میلی متر
- ناودانی UNP سایز 14 به بالا
- پروفیل های گالوانیزه برای محیطهای مرطوب
دکوراسیون و مبلمان
- قوطی پروفیل سبک سایز 20×10 تا 30×20
- پروفیل آلومینیومی برای نما و استندها
خودروسازی
- قوطی پروفیل صنعتی با دوام بالا
- ناودانی برای شاسی و فریم
عوامل مؤثر بر قیمت انواع پروفیل آهن
- قیمت روز مواد اولیه (ورق فولادی و بیلت)
- نرخ ارز و مخصوصا نرخ دلار
- برند و کارخانه تولیدکننده
- سایز، ضخامت و نوع پروفیل
- جنس ماده اولیه ST37، ST52، گالوانیزه و..
- هزینه حمل ونقل
- میزان عرضه و تقاضای بازار
جمع بندی
انتخاب درست بین انواع پروفیل آهن) قوطی، ناودانی، UNP، پروفیل سی و (UPVC تأثیر مستقیمی بر کیفیت، هزینه و دوام پروژه دارد. هر نوع پروفیل برای کاربرد خاصی طراحی شده و استفاده نادرست از آن میتواند هم ایمنی سازه را به خطر بیندازد و هم هزینه های اضافی ایجاد کند.
برای مشاهده قیمت روز انواع آهن آلات به سایت آهن123 سربزنید.
سوالات متداول
قوطی پروفیل چیست و چه کاربردهایی دارد؟
قوطی پروفیل ها به مقاطع فولادی توخالی گفته میشود که معمولاً در پروژه های ساختمانی و صنعتی برای ساخت اسکلت فلزی، ستون ها، درب و پنجره، و سازه های صنعتی استفاده میشوند. آن ها به دلیل دوام بالا، وزن کم و قابلیت جوش پذیری بالا از محبوبیت زیادی برخوردار هستند.
پروفیل UNP چیست و در چه پروژه هایی استفاده میشود؟
پروفیل UNP یا ناودانی اروپایی از پروفیل های سنگین است که در پروژه های صنعتی بزرگ و سازه های نیازمند دوام بالا استفاده میشود. این پروفیل ها برای ساخت ستون ها، خرپاها و سازه های سنگین مناسب هستند.
تفاوت بین ناودانی ساده و مشبک چیست؟
ناودانی ساده به صورت یکپارچه تولید میشود و برای ساخت سازههای سنگین و پروژه های صنعتی مناسب است، در حالی که ناودانی مشبک معمولاً در ساخت قفسه های فولادی و سازه های سبکتر کاربرد دارد.
چگونه وزن قوطی پروفیل محاسبه میشود؟
وزن قوطی پروفیل بر اساس ضخامت، طول و عرض آن محاسبه میشود. برای این منظور میتوان از فرمول های استاندارد یا جدول های اشتال استفاده کرد.
