انواع تیر مرکب و نقش هر کدام در پروژههای سازهای
کسی که سال ها در بازار آهن آلات و پروژه های سازه ای بوده باشد، خوب میداند تیر مرکب نتیجه تجربه و محاسبه دقیق است، نه صرفاً یک ترکیب ساده از مصالح. بارها دیده ام استفاده درست از تیر مرکب چطور هم وزن سازه را کنترل کرده و هم ظرفیت باربری را بالا برده است.

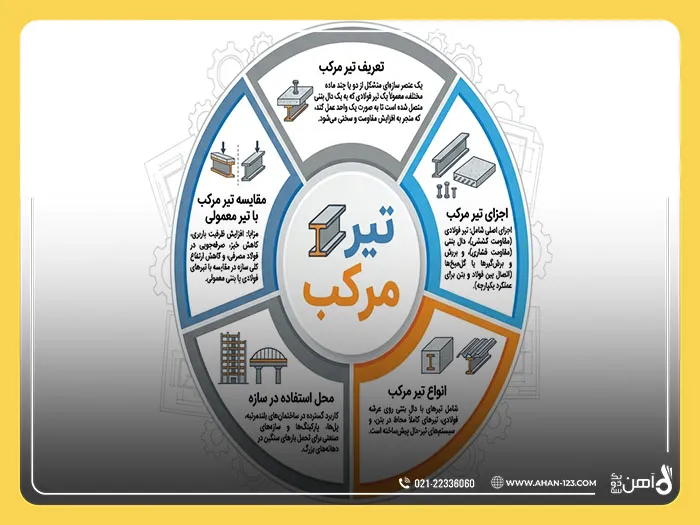

این نوع تیر وقتی درست طراحی و اجرا شود، در هزینه و زمان پروژه هم صرفه جویی ایجاد میکند. و با اتکا به تجربه تیم آهن123 هرچیزی که باید درباره تیرمرکب بدانید را در اینفوگرافیک و جدول برایتان آورده ایم.
تیر مرکب چیست و چرا اهمیت دارد؟
تیر مرکب یک سیستم سازه ای است که از ترکیب دو یا چند ماده با خواص مکانیکی متفاوت ساخته میشود. رایج ترین نوع تیر مرکب، ترکیب فولاد و بتن است. در این سیستم، فولاد وظیفه تحمل نیروهای کششی را بر عهده دارد و بتن هم مقاومت در برابر نیروهای فشاری را تأمین میکند.
تصور کنید یک تیم دو نفره دارید که هر کدام در یک زمینه خاص تخصص دارند. وقتی این دو با هم کار کنند، نتیجه ای بسیار بهتر از زمانی خواهید گرفت که هر کدام به تنهایی عمل کنند.
تیر مرکب دقیقاً همین منطق را دنبال میکند؛ فولاد و بتن هر کدام نقاط قوت مشخصی دارند و وقتی در کنار هم قرار میگیرند، یک سیستم سازه ای فوق العاده قدرتمند ایجاد میشود.
تفاوت تیر مرکب با تیرهای معمولی
در تیرهای معمولی، کل سازه از یک ماده واحد ساخته میشود. مثلاً یک تیرآهن کاملاً فولادی یا یک تیر بتنی مسلح. اما در تیر مرکب، دو ماده مختلف به صورت یکپارچه با هم کار میکنند و این یکپارچگی توسط اتصالات برشی تأمین میشود.
| مشخصه | تیر فولادی | تیر بتنی | تیر مرکب |
| وزن | بالا | بالا | کمتر |
| مصرف فولاد | زیاد | کم | کنترلشده |
| دهانه بزرگ | متوسط | محدود | مناسب |
| هماهنگی مصالح | ندارد | ندارد | دارد |
اجزای تشکیلدهنده تیر مرکب
بخش فولادی
بخش فولادی معمولاً شامل تیرآهن با مقطع I شکل یا H شکل است. این بخش در قسمت پایینی تیر مرکب قرار میگیرد و وظیفه تحمل نیروهای کششی را دارد. کیفیت فولاد مصرفی تأثیر مستقیمی بر عملکرد نهایی تیر مرکب دارد.
به همین دلیل انتخاب تیرآهن مناسب از تولیدکنندگان معتبر اهمیت زیادی دارد. برای مثال، تیرآهن 20 فایکو یکی از گزینه های باکیفیت برای استفاده در سیستم های مرکب است.
بخش بتنی
دال بتنی در بخش بالایی تیر مرکب قرار میگیرد و مقاومت فشاری سازه را تأمین میکند. این بتن معمولاً دارای میلگرد های تقویتی است که به آن بتن مسلح میگویند.
اتصالات برشی
اتصالات برشی نقش بسیار مهمی در عملکرد تیر مرکب دارند. این اتصالات مانند پل ارتباطی بین آهن و بتن عمل میکنند و نیروها را بین این دو ماده انتقال میدهند. بدون اتصالات برشی مناسب، فولاد و بتن به صورت جداگانه عمل میکنند و مزایای تیر مرکب از بین میرود.
جدول مقایسه اجزای تیر مرکب
| جزء | جنس | موقعیت در تیر | وظیفه اصلی | نوع مقاومت |
| تیر فولادی | فولاد ساختمانی | بخش پایینی | تحمل بار و انتقال نیرو | مقاومت کششی |
| دال بتنی | بتن مسلح | بخش بالایی | توزیع بار و مقاومت فشاری | مقاومت فشاری |
| اتصالات برشی | فولاد | محل اتصال فولاد و بتن | انتقال نیروی برشی | مقاومت برشی |
| میلگردهای تقویتی | فولاد | داخل بتن | تقویت بتن | مقاومت کششی |
| سختکننده ها | فولاد | جان تیر | جلوگیری از کمانش | مقاومت موضعی |
انواع تیر مرکب

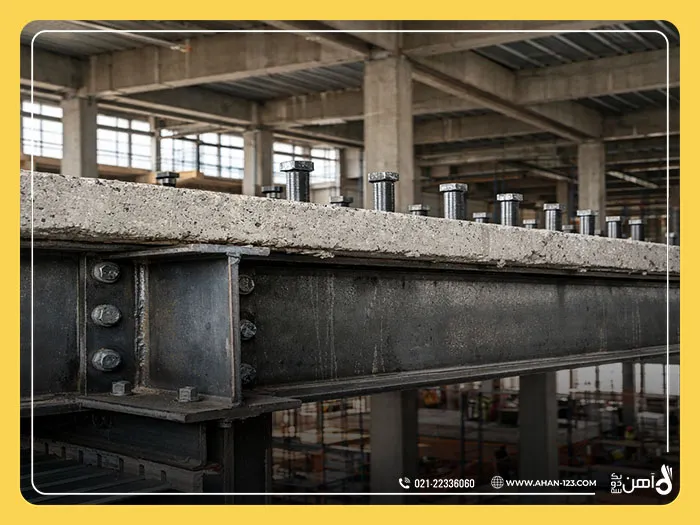

تیر مرکب فولادی-بتنی
این نوع رایج ترین و پرکاربردترین نوع تیر مرکب است. در این سیستم، تیر فولادی با مقطع I یا H در پایین و دال بتنی در بالا قرار میگیرد. اتصالات برشی (معمولاً گل میخ) این دو را به هم متصل میکنند.
- ظرفیت باربری بالا
- اجرای نسبتاً ساده
- قابلیت استفاده در دهانه های بزرگ
- مقاومت خوب در برابر آتش
تیر مرکب چوب و فولاد
در برخی پروژه های خاص، به ویژه سازه های سبکتر یا پروژه هایی با ملاحظات زیست محیطی، از ترکیب چوب و آهن استفاده میشود. در این حالت، چوب مقاومت فشاری و فولاد مقاومت کششی را تأمین میکند.
تیر ورق (پلیت گیردر)
تیر ورق یکی از انواع تیرهای مرکب فولادی است که از سه صفحه فولادی جوش داده شده به یکدیگر تشکیل میشود. این تیرها را میتوان در ابعاد بسیار بزرگ تر از تیرهای نورد شده تولید کرد و برای پل ها و سازه های بزرگ کاربرد دارند.
تیر جعبه ای
تیر جعبه ای از دو فلنج (بال) و دو جان تشکیل شده که به شکل مستطیل یا مربع در کنار هم قرار میگیرند. این تیرها مقاومت پیچشی بالایی دارند و در پل های منحنی و سازه های خاص کاربرد فراوانی دارند.
تیر چسبی لمینتی (گلولام)
این نوع تیر از لایه های متعدد چوب که با چسبهای مخصوص به هم متصل شده اند، ساخته میشود. تیرهای گلولام انعطافپذیری بالایی در طراحی دارند و در ساختمان های با معماری خاص استفاده میشوند.
نکات مهم در خرید تیرآهن برای تیر مرکب
- استاندارد بودن تیرآهن
- یکنواختی وزن و ابعاد
- تناسب سایز تیرآهن با دهانه
- انتخاب برند مناسب
در بعضی پروژه ها از تیرآهن 20 یزد یا تیرآهن 16 اصفهان استفاده میشود و برای دهانه های کوچکتر هم تیرآهن 14 کرمانشاه گزینه قابل بررسی است.
جدول مقایسه انواع تیر مرکب
| نوع تیر مرکب | مصالح اصلی | دهانه پوششدهی | کاربرد اصلی | هزینه نسبی |
| فولادی-بتنی | فولاد و بتن | 10 تا 40 متر | ساختمان ها و پل ها | متوسط |
| چوب و فولاد | چوب و فولاد | ۵ تا 1۵ متر | سازه های سبک | متوسط به بالا |
| تیر ورق | فولاد | 20 تا 100 متر | پل های بزرگ | بالا |
| تیر جعبه ای | فولاد یا ترکیبی | 1۵ تا 60 متر | پل های منحنی | بالا |
| گلولام | چوب لمینت | ۵ تا ۳0 متر | سازه های معماری | بالا |

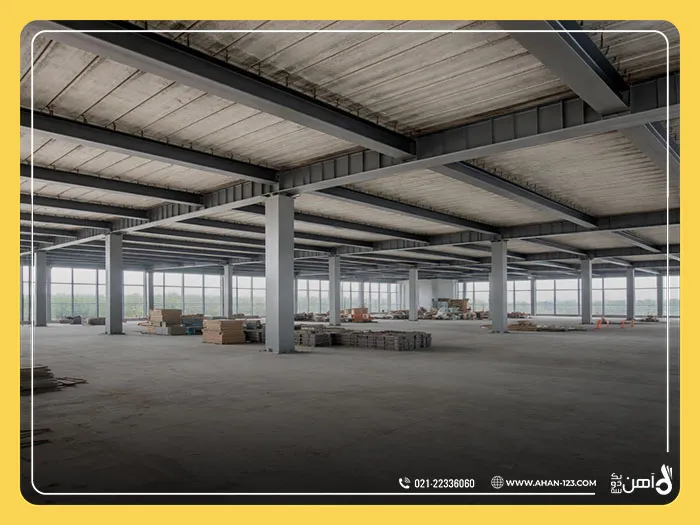

مزایای تیر مرکب در ساختمان سازی
تیر مرکب با ترکیب فولاد و بتن، عملکرد مناسبی در سازه ایجاد میکند و در پروژه های مختلف ساختمانی کاربرد دارد.
- تحمل بار بالاتر نسبت به تیرهای معمولی
- کاهش وزن سازه و کم شدن فشار روی فونداسیون
- دوام بیشتر سازه به دلیل همکاری بتن و فولاد
- مقاومت بهتر در برابر آتش به خاطر پوشش بتنی
- جلوگیری از خوردگی آهن در شرایط محیطی
- امکان اجرای دهانه های بزرگ تر و فضای بازتر
- صرفه اقتصادی در بلندمدت پروژه
اشتباهات رایج در اجرای تیر مرکب
- استفاده از تیرآهن بیکیفیت
- اجرای نادرست اتصالات برشی
- بیتوجهی به نقشه سازه
- اجرای بتن بدون هماهنگی با فولاد
- پرهیز از این موارد نقش زیادی در دوام سازه دارد.
جمع بندی
تیر مرکب راه حل مناسبی برای پروژه هایی است که هم استحکام و هم صرفه اقتصادی اهمیت دارد. ترکیب فولاد و بتن، اجرای سازه را سریع تر و مطمئن تر میکند و در پروژه های جدید هم مورد توجه قرار گرفته است.
