جک سقفی ساختمانی چیه؟ و کجا بکار میرود؟
سال ها کار در بازار آهن آلات به من نشان داده جک سقفی ساختمانی یکی از حساسترین تجهیزات موقت کارگاه است. جکی که درست انتخاب نشود، هم ایمنی قالببندی را به خطر میاندازد و هم زمان اجرای پروژه را عقب میاندازد. تفاوت جکها فقط در اسم نیست؛ از ضخامت لوله تا نوع رزوه و تحمل بار فرق دارد.
امروز با تجربه تیم آهن 123 هرچیزی که درباره جک سقفی ساختمانی لازم است بدانید،را به شما توضیح میدهیم.
جک سقفی ساختمانی چیست و چه کاربردی دارد؟

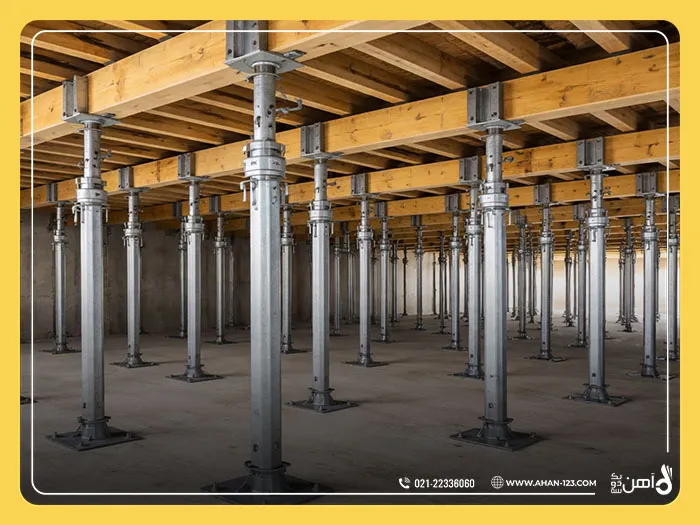

جک سقفی ساختمانی یک ستون فلزی موقت و تلسکوپی است که در اجرای سقف های بتنی، زیر قالببندی نصب میشود. این تجهیز که با نامهای دیگری مثل جک آرماتوربندی، پایه نگهدارنده سقف یا شمع فلزی قالببندی هم شناخته میشود، نقش یک تکیهگاه مطمئن را ایفا میکند.
وظایف اصلی جک سقفی ساختمانی
وقتی بتن تازه روی سقف ریخته میشود، هنوز سفت نشده و توانایی تحمل وزن خودش را ندارد. اینجاست که جک سقفی وارد عمل میشود:
- وزن بتن تازه ریختهشده را تحمل میکند
- بار قالبها و تیرچه ها را نگه میدارد
- از خم شدن یا افتادگی سقف جلوگیری میکند
- تا زمان گیرش کامل بتن، ثابت میماند
بعد از اینکه بتن به مقاومت لازم رسید، جکها برداشته شده و میتوان از آنها در پروژه های بعدی استفاده کرد. این قابلیت استفاده مجدد، یکی از مزایای اقتصادی مهم جک سقفی ساختمانی محسوب میشود.
اجزای جک سقفی ساختمانی
| قطعه | کاربرد | مشخصات |
| لوله بیرونی | بدنه اصلی | قطر ۶۰، ضخامت ۲–۲.۵ |
| لوله داخلی | تنظیم ارتفاع | قطر ۵۰، ضخامت ۲.۵ |
| مهره رزوهای | فیکس ارتفاع | فولادی استاندارد |
| پین قفل | تثبیت موقعیت | فاصله ۱۰ سانتی |
| سرجک | اتصال به قالب | تخت / U / صلیبی |
| کفی جک | تماس با زمین | صفحه فلزی |
انواع جک سقفی ساختمانی از نظر شکل و طراحی
جک سقفی ساختمانی در مدلهای مختلفی تولید میشود تا پاسخگوی نیازهای متنوع پروژه های ساختمانی باشد. هر نوع، ویژگی ها و کاربردهای خاص خود را دارد که در ادامه به تفصیل بررسی میکنیم.
جک سقفی ساده (لوله ای تلسکوپی)
این مدل، رایجترین و پرکاربردترین نوع جک سقفی ساختمانی در پروژه های ساختمانی ایران است. ساختار ساده ای دارد و شامل دو لوله تو در تو است که با پین و مهره رزوه ای تنظیم میشوند.
ویژگی های جک سقفی ساده
- نصب و جابجایی آسان
- قیمت مناسب نسبت به سایر انواع
- مناسب برای اکثر پروژه های متعارف
- قابلیت تنظیم ارتفاع در محدوده وسیع
کاربردها
- سقف تیرچهبلوک
- سقف های بتنی درجا
- سقف های سبک و نیمهسنگین
جک سقفی با سر صلیبی (ثابت یا متحرک)
این نوع جک سقفی ساختمانی در قسمت بالایی خود یک صلیب از جنس آهن دارد که امکان قرارگیری تیرها در دو جهت عمود بر هم را فراهم میکند.
مزایای جک صلیبی
- پایداری بیشتر برای تیرچه ها و الوارها
- امکان شبکهبندی قالب در دو جهت
- توزیع بهتر بار روی سرجک
جک صلیبی ثابت انعطاف کمتری دارد و بیشتر در پروژه های خاص استفاده میشود. اما مدلهای متحرک، قابلیت چرخش دارند و کاربرد گستردهتری پیدا کرده اند.
جک سقفی تی شکل
جک سقفی تی شکل یکی از انواع محبوب این تجهیز است که در وسط خود یک رزوه دارد. این رزوه مرکزی، تنظیم ارتفاع را راحتتر کرده و سرعت کار را افزایش میدهد.
مشخصات جک تی شکل
- قابلیت چرخش سرجک
- تنظیم ارتفاع آسانتر
- مناسب برای نصب فوم سقفی و سقف های سبک
- تحمل فشار کمتر نسبت به مدلهای سنگین
جک سقفی یو شکل (مدل عراقی)
این مدل که به جک سقفی عراقی هم معروف است، در کشور عراق کاربرد گسترده ای دارد و به تدریج وارد بازار ایران و سایر کشورها شده است.
ویژگی های جک یو شکل
- سر شیاردار به شکل حرف U
- تیرچه یا الوار داخل شیار مینشیند و سر نمیخورد
- امکان تنظیم ارتفاع دقیق
- مناسب برای سیستمهای قالببندی متنوع
جک سقفی تلسکوپی چند منظوره
از این نوع جک میتوان در محلهای مختلف به عنوان تکیهگاه استفاده کرد. علاوه بر کاربرد ساختمانی، در صنایع دیگر مثل عکاسی (به عنوان پایه نگهدارنده پروژکتور) و کارگاه های صنعتی هم مورد استفاده قرار میگیرد.
جک سقفی سهپایهدار
در این مدل، یک سهپایه فلزی به پایین جک متصل شده که پایداری جانبی را به شدت افزایش میدهد. این نوع برای شرایط زیر مناسب است.
- طبقات با ارتفاع زیاد
- محیطهای شلوغ با احتمال برخورد به جک
- پروژه های حرفه ای که استانداردهای ایمنی بالایی دارند
انواع جک سقفی از نظر ظرفیت باربری
یکی از مهمترین معیارهای دستهبندی جک سقفی ساختمانی، ظرفیت تحمل بار آن است. بر این اساس، جکهای سقفی به دو دسته
سبک و سنگین؛ جک سقفی ساختمانی از نظر توان تحمل بار
جک سقفی ساختمانی از نظر ضخامت لوله، قطر، کیفیت متریال و در نهایت توان تحمل بار، به دو گروه کلی سبک و سنگین تقسیم میشود. شناخت این تفاوت برای انتخاب درست و جلوگیری از خطرات احتمالی اهمیت زیادی دارد.
جدول مقایسه جک سقفی سبک و سنگین
| ویژگی | جک سقفی سبک | جک سقفی سنگین |
| ضخامت لوله | حدود ۲ میلیمتر | ۲.۵ تا ۴ میلیمتر |
| قطر لوله ها | کمتر | بیشتر |
| وزن کلی | سبکتر | سنگینتر |
| توان تحمل بار | متوسط | بالا |
| کاربرد | ساختمانهای کمطبقه، سقف های سبک | پروژه های بزرگ، سقف های ضخیم |
| قیمت | اقتصادیتر | بالاتر |
در پروژه های مسکونی معمولی، اغلب از جک سقفی سبک استفاده میشود. اما زمانی که دهانه سقف بزرگتر است یا ضخامت بتن بالا میرود، استفاده از جک سقفی سنگین خیال مهندس و مجری پروژه را راحتتر میکند.
جک سقفی ساختمانی چگونه عمل میکند؟
عملکرد جک سقفی ساختمانی بر پایه انتقال بار از سقف به زمین است. وقتی جک زیر قالب سقف قرار میگیرد، وزن بتن تازه، آرماتورها و قالبها به سرجک منتقل میشود و از آنجا از طریق لوله های نری و مادگی به زمین میرسد.
نکته مهم اینجاست که جک باید کاملاً عمودی نصب شود. حتی انحراف های جزئی میتوانند توان تحمل بار جک را به شکل محسوسی کاهش دهند. به همین دلیل معمولاً قبل از بتنریزی، تمام جکها بازبینی و تنظیم نهایی میشوند.
کاربردهای جک سقفی ساختمانی در پروژه های عمرانی
کاربرد جک سقفی ساختمانی فقط به زیر سقف محدود نمیشود. این تجهیز در بخشهای مختلف پروژه های عمرانی نقش مهمی دارد.
شمعبندی زیر سقف های بتنی
اصلیترین کاربرد جک سقفی، نگهداری قالببندی سقف در زمان بتنریزی و دوره گیرش بتن است. این موضوع در سقف های زیر رایج است.
- سقف تیرچهبلوک
- سقف وافل
- دال بتنی یکطرفه و دوطرفه
- سقف یونولیتی
شمعبندی زیر تیرها و شاهتیرها
در تیرهای بتنی با دهانه بلند، جکهای سقفی به صورت ردیفی زیر تیر قرار داده میشوند تا از خیز و تغییر شکل آن جلوگیری شود.
پشتیبانی موقت در تعمیرات و بازسازی
در پروژه های بازسازی که نیاز به تخریب بخشی از دیوار یا سقف وجود دارد، جک سقفی ساختمانی نقش تکیهگاه موقت را بازی میکند تا وزن سازه بالایی مهار شود.
استفاده محدود در داربستهای سنگین
در برخی داربستهای حمایتی، از جک سقفی به عنوان پایه کمکی برای تنظیم ارتفاع و افزایش تحمل بار استفاده میشود.
تفاوت جک سقفی ساختمانی با داربست فلزی
در نگاه اول، ممکن است جک سقفی و داربست فلزی(از جنس آهن) شبیه به هم به نظر برسند، اما کاربرد آنها کاملاً متفاوت است.
| مورد مقایسه | جک سقفی ساختمانی | داربست فلزی |
| نوع عملکرد | نگهدارنده عمودی موقت | سازه دسترسی و تردد |
| محل استفاده | زیر سقف، تیر، قالب | اطراف نما و ارتفاع |
| تنظیم ارتفاع | دارد | محدود |
| هدف اصلی | تحمل بار سقف | دسترسی کارگران |
| مدت استفاده | موقت | موقت |
در واقع، داربست برای رفتوآمد و اجرای نما یا تعمیرات جانبی استفاده میشود، در حالی که جک سقفی مستقیماً بار سازه را نگه میدارد.
نقش مهم جک سقفی ساختمانی در اجرای سقف های بتنی
در اجرای سقف های بتنی، جک سقفی ساختمانی نقش تعیینکننده ای دارد. بدون این ابزار، قالببندی سقف عملاً امکانپذیر نیست. جکها تا زمانی که بتن به مقاومت لازم برسد، زیر سقف باقی میمانند و سپس به تدریج جمعآوری میشوند.
به همین دلیل است که در بین فعالان ساختمانی، جک سقفی با عنوان «پایه کمکی سقف» هم شناخته میشود. این پایه ها سکون لازم را برای بتن فراهم میکنند تا فرآیند گیرش بدون تغییر شکل انجام شود.
چرا انتخاب جک سقفی استاندارد اهمیت دارد؟
تمام جکهای سقفی موجود در بازار کیفیت یکسانی ندارند. استفاده از محصولات غیراستاندارد ممکن است در ظاهر هزینه کمتری داشته باشد، اما ریسک بالایی ایجاد میکند.
یک جک سقفی ساختمانی استاندارد باید
- از فولاد مناسب ساخته شده باشد
- ضخامت و قطر واقعی داشته باشد
- رزوه سالم و روانی داشته باشد
- پین و اتصالات مطمئن داشته باشد
نکات مهم در خرید یا اجاره جک سقفی ساختمانی
اگر قصد خرید یا اجاره جک سقفی ساختمانی دارید، توجه به چند نکته ساده میتواند از بروز مشکلات بعدی جلوگیری کند.
- هر جک، ظرفیت مشخصی دارد که با افزایش ارتفاع، این ظرفیت کمتر میشود. بنابراین باید ارتفاع سقف پروژه را دقیق بدانید.
- لوله های ضخیمتر و با قطر بالاتر، تحمل بار بیشتری دارند. برای پروژه های سنگین، سراغ مدلهای قویتر بروید.
- بسته به نوع قالببندی، انتخاب سر تخت، U شکل یا صلیبی تفاوت زیادی در کیفیت کار ایجاد میکند.
- جکهای رنگشده برای محیطهای خشک مناسبتر هستند. اگر پروژه در فضای مرطوب انجام میشود، مدلهای گالوانیزه عمر بیشتری دارند.
- پروژه های بزرگ و بلندمدت: خرید جک سقفی نو
- پروژه های کوتاه یا سبک: اجاره یا خرید دست دوم سالم
جمع بندی
جک سقفی ساختمانی یکی از تجهیزات جدانشدنی پروژه های عمرانی است که نقش نگهداری، تثبیت و پشتیبانی موقت سقف ها و تیرهای بتنی را بر عهده دارد. شناخت انواع جک، کاربردها، نکات ایمنی و معیارهای خرید، کمک میکند پروژه ای امنتر و منظمتر اجرا شود.
