رواداری میلگرد برای کنترل کیفیت در پروژه های ساختمانی
سال ها فعالیت در بازار آهن به من نشان داده در پروژههای ساختمانی فقط خرید میلگرد کافی نیست؛ دقت در مشخصات آن هم اهمیت زیادی دارد. یکی از موضوعاتی که کمتر به آن توجه میشود، رواداری میلگرد است؛ یعنی میزان اختلاف مجاز بین مشخصات واقعی میلگرد و آنچه در استاندارد یا نقشه آمده.
رواداری میلگرد دقیقاً چیست؟
رواداری میلگرد به اختلاف مجاز بین مقدار واقعی مشخصات میلگرد (مانند قطر، وزن یا موقعیت نصب) با مقدار اسمی یا طراحیشده گفته میشود.
به زبان سادهتر، وقتی یک میلگرد 16 میل سفارش میدهید، قطر دقیق آن ممکن است 15.7 یا 16.3 میلیمتر باشد، اما همچنان در محدوده قابل قبول قرار دارد.
این تلورانسها به دلایل فنی و فیزیکی فرآیند تولید وجود دارند. هیچ خط تولیدی نمیتواند صد درصد دقیق کار کند، و همین موضوع باعث شده استانداردهای ملی و بین المللی محدوده های مشخصی را برای این تغییرات تعریف کنند.
چرا رواداری مهم است؟
تصور کنید در یک پروژه مسکونی 10 طبقه، میلگردهای استفادهشده در ستون ها 5 درصد نازکتر از حد مجاز باشند. این اختلاف به ظاهر کوچک میتواند مقاومت کلی سازه را کاهش دهد و در بلندمدت خطرات جدی ایجاد کند.
از طرف دیگر، اگر میلگردها بیش از حد ضخیم باشند، ممکن است پوشش بتن کافی نداشته باشند و در معرض خوردگی قرار گیرند.
رعایت رواداری در واقع تضمینی است که سازه طبق محاسبات مهندس سازه رفتار خواهد کرد. بدون این کنترل، هیچ اطمینانی از ایمنی ساختمان وجود ندارد.
انواع رواداری میلگرد و نحوه بررسی آن ها
رواداری قطر میلگرد
قطر واقعی میلگرد ممکن است با قطر اسمی آن متفاوت باشد. طبق استاندارد ملی ایران 3132، این اختلاف برای میلگردهای مختلف متغیر است:
- میلگردهای تا قطر 10 میلیمتر: تلورانس ±3 میلیمتر
- میلگردهای 12 تا 25 میلیمتر: تلورانس ±5 میلیمتر
- میلگردهای بالای 25 میلیمتر: تلورانس ±6 میلیمتر
این یعنی اگر میلگرد 20 میل سفارش داده اید، قطر واقعی آن میتواند بین 19.5 تا 20.5 میلیمتر باشد و همچنان استاندارد محسوب شود.
رواداری طول میلگرد
میلگردها معمولاً با طول استاندارد 12 متر تولید میشوند، اما ممکن است چند سانتیمتر اختلاف داشته باشند:
- میلگردهای تا قطر 25: تلورانس ±25 میلیمتر
- میلگردهای بالای 25: تلورانس ±50 میلیمتر
این اختلاف در پروژه های بزرگ که صدها تن میلگرد استفاده میشود، میتواند تأثیر قابل توجهی در محاسبات متراژ و هزینه داشته باشد.
رواداری زنگزدگی سطحی
زنگ نازک سطحی که به راحتی با دست پاک میشود، مجاز است و حتی میتواند چسبندگی بتن به میلگرد را افزایش دهد. اما زنگ عمیق که باعث کاهش سطح مقطع میلگرد شود، غیرمجاز است و میلگرد باید رد شود.
معیار تشخیص ساده: اگر پس از مالش با دست، زنگ به راحتی پاک شد و سطح صاف باقی ماند، مشکلی نیست. اما اگر حفره یا فرورفتگی مشاهده شد، میلگرد قابل استفاده نیست.
رواداری نصب و موقعیت
این نوع رواداری مربوط به مرحله اجرا است و تعیین میکند که میلگردها تا چه حد میتوانند از موقعیت طراحیشده منحرف شوند:
- انحراف افقی میلگردهای طولی: حداکثر ±10 میلیمتر
- انحراف عمودی میلگردهای ستون: حداکثر ±15 میلیمتر
- فاصله از قالب (کاور بتن): حداکثر ±5 میلیمتر
- فاصله بین آرماتورهای موازی: حداکثر ±10 میلیمتر
رعایت این موارد در ستون ها بسیار مهم است، چون هرگونه انحراف بیش از حد میتواند باعث کاهش ظرفیت باربری یا مشکل در بتنریزی شود.
جداول استاندارد رواداری میلگرد
محدوده مجاز ابعادی میلگرد بر اساس استاندارد ملی ایران 3132
| قطر اسمی میلگرد (mm) | رواداری قطر (mm) | رواداری وزن (%) | رواداری طول (mm) |
| تا 10 | ±0.3 | ±4 | ±25 |
| 12 تا 25 | ±0.5 | ±4 | ±25 |
| بیشتر از 25 | ±0.6 | ±4 | ±50 |
میزان انحراف مجاز میلگردها در محل نصب
| نوع انحراف | مقدار مجاز (mm) | توضیح |
| انحراف افقی میلگردهای طولی | ±10 | اختلاف مجاز از موقعیت طراحی در امتداد افقی |
| انحراف عمودی میلگردهای ستون | ±15 | تغییر مجاز در راستای محور عمودی ستون |
| فاصله از قالب یا کاور بتن | ±5 | اختلاف بین مقدار واقعی و مقدار طراحی پوشش بتن |
| فاصله بین آرماتورهای موازی | ±10 | تغییر مجاز در فاصله بین میلگردهای مجاور |
| انحراف از محور طراحی | ±20 | میزان جابهجایی مجاز محور میلگرد نسبت به طرح |
روشهای عملی کنترل رواداری در کارگاه
ابزارهای اندازهگیری

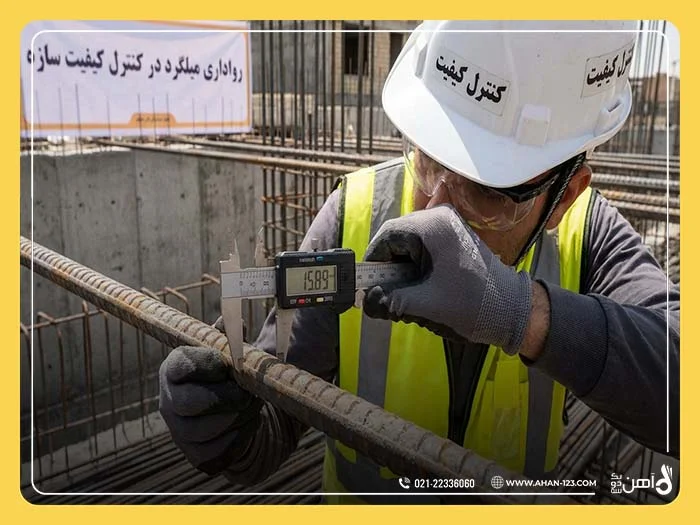

- کولیس دیجیتال: برای اندازهگیری دقیق قطر میلگرد با دقت ±02 میلیمتر
- متر فولادی: برای کنترل طول و فاصله میلگردها با دقت ±1 میلیمتر
- شابلون خم: برای بررسی زاویه و قوس خم میلگرد با دقت ±5 درجه
- تراز بنایی: برای بررسی انحراف عمودی و افقی با دقت ±2 میلیمتر در هر متر
- ترازو صنعتی: برای کنترل وزن نمونه میلگرد با دقت ±1 درصد

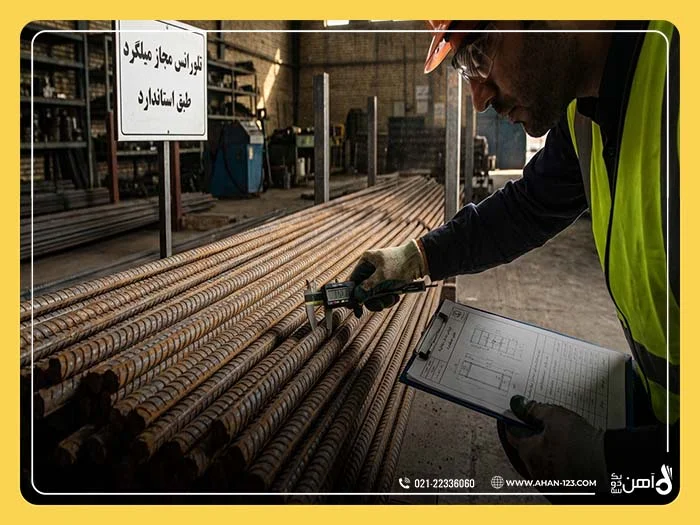

مراحل کنترل در کارگاه
- بررسی چشمی کلی میلگردها برای تشخیص زنگزدگی، خمیدگی یا آسیب
- اندازهگیری قطر حداقل 5 نمونه تصادفی از هر دسته
- وزن کردن یک شاخه کامل و مقایسه با وزن تئوری
- بررسی علامتگذاری و مشخصات روی میلگرد
کنترل قبل از نصب
- بررسی صحت خمکاری و ابعاد میلگردهای آمادهشده
- کنترل طول برشها و تطابق با نقشه
- بررسی مجدد قطر در نقاط مختلف میلگرد
کنترل حین نصب
- اندازهگیری فاصله میلگردها از یکدیگر
- بررسی کاور بتن با استفاده از فاصله انداز
- کنترل انحراف عمودی ستون ها با شاقول یا تراز لیزری
- تأیید موقعیت خاموت ها و آرماتورهای عرضی
چکلیست کنترل کیفیت
- قطر میلگردها در محدوده استاندارد است
- وزن واقعی با وزن تئوری مطابقت دارد
- زنگ سطحی در حد مجاز است
- خمکاریها صحیح انجام شده
- فاصله میلگردها طبق نقشه است
- کاور بتن رعایت شده
- انحراف از محور در حد مجاز است
پیامدهای عدم رعایت رواداری
کاهش مقاومت سازه
اگر قطر واقعی میلگردها کمتر از حد مجاز باشد، سطح مقطع آهن کاهش مییابد و در نتیجه مقاومت خمشی و برشی سازه کم میشود. این موضوع بهویژه در المان های تحت بار زیاد مانند تیرها و ستون ها خطرناک است.
ترکخوردگی بتن
اگر میلگردها بیش از حد ضخیم باشند یا فاصله آن ها از قالب کمتر از حد مجاز باشد، پوشش بتن کافی نخواهد بود. این امر باعث نفوذ رطوبت، خوردگی میلگرد و در نهایت ترکخوردگی بتن میشود.
افزایش هزینه های تعمیر
مشکلات ناشی از عدم رعایت رواداری معمولاً در مراحل بعدی پروژه یا حتی پس از تحویل ظاهر میشوند. تعمیر این مشکلات بسیار پرهزینهتر از پیشگیری اولیه است و ممکن است نیاز به تخریب و بازسازی بخشهایی از سازه باشد.
مسائل قانونی و بیمه ای
در صورت بروز حادثه یا خسارت، اگر مشخص شود که استانداردهای رواداری رعایت نشده، پیمانکار و مهندس ناظر مسئولیت قانونی خواهند داشت و شرکت های بیمه ممکن است از پرداخت خسارت خودداری کنند.
نکات کاربردی برای خریداران و پیمانکاران
هنگام خرید میلگرد
- از فروشندگان معتبر خرید کنید: میلگردهای بیکیفیت معمولاً ارزانتر هستند اما در بلندمدت هزینه های زیادی تحمیل میکنند.
- گواهی کیفیت بخواهید: کارخانه های معتبر گواهی تطابق با استاندارد ملی ارائه میدهند.
- نمونهبرداری کنید: قبل از تحویل کامل، از هر محموله نمونه بردارید و وزن و قطر را بررسی کنید.
- قیمت را با کیفیت مقایسه کنید: اگر قیمت خیلی پایینتر از میانگین بازار است، احتمالاً کیفیت هم پایینتر است.
در کارگاه
- تیم کنترل کیفیت داشته باشید: حتی در پروژه های کوچک، یک نفر مسئول کنترل مصالح تعیین کنید.
- ابزار اندازهگیری دقیق تهیه کنید: سرمایهگذاری روی یک کولیس دیجیتال خوب و ترازوی دقیق ارزشش را دارد.
- مستندسازی کنید: از تمام مراحل کنترل عکس بگیرید و گزارش تهیه کنید.
- با مهندس ناظر هماهنگ باشید: هر مشکلی را فوراً گزارش دهید و منتظر تأیید برای ادامه کار باشید.
رابطه رواداری با هزینه پروژه
درک صحیح از رواداری میتواند به کنترل هزینه ها کمک کند. برای مثال، اگر بدانید که میلگرد 16 میل میتواند تا 4 درصد سبکتر از وزن تئوری باشد، در محاسبات متراژ این موضوع را در نظر بگیرید.
فرض کنید برای یک پروژه 10 تن میلگرد 16 نیاز دارید. اگر میلگردهای خریداریشده در حد پایین رواداری وزن باشند (یعنی 4 درصد سبکتر)، در واقع باید حدود 10.4 تن سفارش دهید تا متراژ مورد نیاز را داشته باشید.
این محاسبه ساده میتواند جلوی کمبود مصالح در میانه پروژه را بگیرد و از هزینه های اضافی حملونقل و تأخیر جلوگیری کند.
استانداردهای مرتبط
- آییننامه ACI استاندارد بین المللی برای سازه های بتنی
- استاندارد ASTM A615 مشخصات میلگردهای فولادی برای بتن مسلح
- یورو کد 2 استاندارد اروپایی برای طراحی سازه های بتنی
در پروژه هایی که از میلگردهای وارداتی استفاده میشود، باید تلورانسها با استاندارد کشور مبدأ مطابقت داشته باشد و گواهیهای لازم ارائه شود.
نقش فناوری در کنترل رواداری
- کولیسهای دیجیتال با اتصال بلوتوث: داده ها را مستقیم به گوشی یا تبلت ارسال میکنند
- نرمافزارهای مدیریت کیفیت: چکلیست ها را دیجیتال کرده و گزارشدهی را خودکار میکنند
- دوربین های صنعتی: برای مستندسازی بصری مراحل کنترل
- سنسورهای وزنسنج: برای کنترل خودکار وزن میلگردها در خط تولید
استفاده از این ابزارها دقت را افزایش میدهد و احتمال خطای انسانی را کاهش میدهد.
رواداری در انواع مختلف میلگرد
میلگرد ساده
میلگردهای ساده (بدون آج) امروزه کمتر استفاده میشوند، اما در برخی کاربردها هنوز کاربرد دارند. رواداری این میلگردها معمولاً کمی بیشتر از میلگردهای آجدار است.

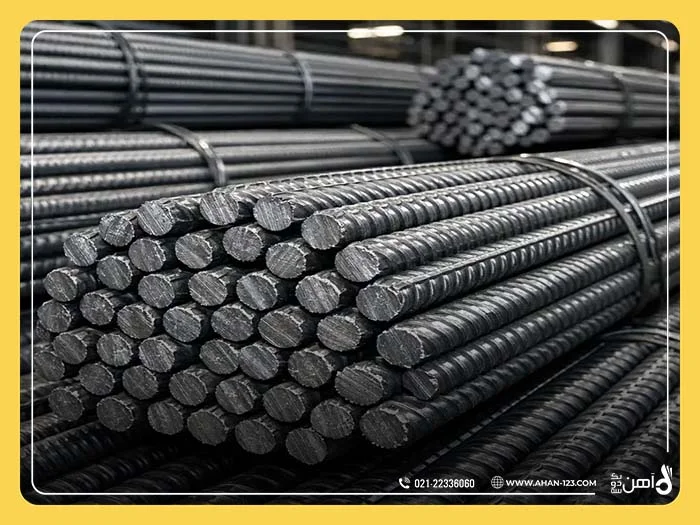

میلگرد آجدار
میلگردهای آجدار که امروزه استاندارد هستند، باید علاوه بر رواداری قطر و وزن، در ارتفاع و فاصله آجها نیز استاندارد باشند. آجها باید بهگونه ای باشند که چسبندگی مناسبی با بتن ایجاد کنند.
میلگرد پیشتنیده
در سازه های پیشتنیده، رواداری بسیار سختگیرانهتر است چون هرگونه اختلاف میتواند بر نیروی پیشتنیدگی تأثیر بگذارد.
جمع بندی
رواداری میلگرد یکی از مفاهیم پایه ای در کنترل کیفیت پروژه های ساختمانی است. درک صحیح از این موضوع به شما کمک میکند تا:
- میلگردهای باکیفیت خریداری کنید
- از کمفروشی جلوگیری کنید
- ایمنی سازه را تضمین کنید
- هزینه های اضافی را کاهش دهید
- با استانداردهای ملی و بین المللی مطابقت داشته باشید
به یاد داشته باشید که رواداری به معنای اجازه دادن به بیکیفیتی نیست، بلکه پذیرش واقعیت های فنی تولید است. هدف این است که با تعریف محدوده های مشخص، کیفیت را در سطح قابل قبولی حفظ کنیم.
