انواع اتصالات ورق استنلس استیل با عکس
من سال هاست در بازار آهن و فولاد کار میکنم و هر روز با انبوهی از سفارش های صنعتی سروکار دارم؛ از ورق های استنلس استیل گرفته تا اتصالاتی که در سیستم های لوله کشی بکار میروند. شاید در نگاه اول، این اتصالات چیز ساده ای به نظر برسند، اما واقعیت این است که انتخاب درست یا غلط همین قطعات می تواند تفاوت میان یک پروژه ی موفق و یک خسارت سنگین باشد.
اتصالات ورق استنلس استیل فقط در ظاهر یا سایز خلاصه نمیشود؛ جنس، نوع اتصال، استاندارد تولید و حتی آلیاژ استیل در عملکرد تأثیر مستقیم دارد. من بارها دیده ام چطور استفاده از اتصال نامناسب باعث افت فشار یا نشتی در خطوط صنعتی یک کارخانه شده است. برای همین امروز ما در آهن 123 هرچه نیاز است درباره ورق استنلس استیل بدانید را برای شما بررسی میکنیم.
برای مشاوره و خرید ورق استنلس استیل صنعتی با تیم فنی آهن 123 تماس بگیرید.
شماره تماس : 02122336060
اتصالات استنلس استیل چیست و چرا اینقدر مهم است؟
اتصالات ورق استنلس استیل یا قطعاتی هستند که برای وصل کردن لوله ها، شیرآلات و تجهیزات مختلف در سیستمهای لولهکشی یا پایپینگ استفاده می شن. این اتصالات از جنس فولاد ضدزنگ ساخته می شن و به خاطر دوام بالا و ظاهر تمیزشون معروف هستند.
مهمترین ویژگیشون مقاومت در برابر زنگزدگی و خوردگیه؛ یعنی حتی وقتی با رطوبت، مواد شیمیایی یا محیطهای مرطوب سروکار دارن، خراب نمیشن و عمر طولانی دارند.( ما در مقاله آیا واقعا فولاد ضدزنگ ، ضدزنگ است؟ کامل به این موضوع پرداخته ایم)
از طرف دیگه این اتصالات فشار و دمای بالا رو هم خیلی خوب تحمل می کنن و چون سطحشون کاملاً صاف و غیرمتخلخله، تمیز کردنشون راحتتره و آلودگی به خودشون نمیگیرن. همین باعث شده در کارخانه های مواد غذایی، دارویی و بهداشتی خیلی پرکاربرد باشن.
در کل، اتصالات ورق استنلس استیل هم دوام بالایی دارن، هم هزینه نگهداریشون پایینه، و برای هر محیطی که نیاز به تجهیزات مقاوم و تمیز باشه انتخاب عالی محسوب می شوند.
قیمت ورق استنلس استیل صنعتی
جدیدترین آپدیت قیمت ورق استنلس استیل صنعتی را از صفحه این محصول ببینید.
| نوع ورق استیل | ضخامت (میلیمتر) | ابعاد (متر) | گرید | فرم تحویل | وزن تقریبی (کیلوگرم) | قیمت هر کیلو (تومان) |
| ورق استنلس استیل 316 | 1 | 2×1 | L-316 | شیت | 1 | 503,000 |
| ورق استنلس استیل 304 | 1 | 2×1 | L-304 | شیت | 1 | 305,000 |
| ورق استنلس استیل 316 | 2 | 2×1 | L-316 | شیت | 2 | 503,000 |
| ورق استنلس استیل 304 | 2 | 2×1 | L-304 | شیت | 2 | 305,000 |
| ورق استنلس استیل 316 | 3 | 2×1 | L-316 | شیت | 3 | 503,000 |
| ورق استنلس استیل 304 | 3 | 2×1 | L-304 | شیت | 3 | 305,000 |
| ورق استنلس استیل 316 | 4 | 2×1 | L-316 | شیت | 4 | 503,000 |
| ورق استنلس استیل 304 | 4 | 2×1 | L-304 | شیت | 4 | 305,000 |
| ورق استنلس استیل 321 | 5 | 3×1.5 | L-321 | شیت | 5 | 424,000 |
| ورق استنلس استیل 321 | 6 | 3×1.5 | L-321 | شیت | 6 | 424,000 |
| ورق استنلس استیل 321 | 8 | 3×1.5 | L-321 | شیت | 8 | 424,000 |
| ورق استنلس استیل 316 | 5 | 2×1 | L-316 | شیت | 5 | تماس بگیرید |
| ورق استنلس استیل 304 | 5 | 2×1 | L-304 | شیت | 5 | تماس بگیرید |
انواع اتصالات استنلس استیل بر اساس روش اتصال
مهم ترین روش برای دسته بندی این قطعات، نحوه نصب و اتصال آن ها به لوله هاست. هر روش برای کاربرد، فشار و شرایط خاصی طراحی شده است.
اتصالات جوشی لب به لب
اتصالات جوشی لب به لب از مهمترین قطعات در سیستمهای لولهکشی صنعتی هستن. در این روش، لبه ی لوله و اتصال دقیق به هم جوش داده می شن تا یک اتصال محکم، دائمی و بدون نشتی ساخته بشه. این اتصالات طبق استاندارد ASME B16.9 تولید می شن و به خاطر مقاومت زیاد در برابر فشار، دمای بالا و زنگزدگی، در صنایع نفت، گاز و پتروشیمی خیلی استفاده میشوند.
چون سطح داخلیشون کاملاً صافه، جریان سیال خیلی راحت و بدون افت فشار حرکت می کنه، واسه همین انتخاب عالی برای سیستمهای حساس حساب میشوند.
جدول انواع اتصالات جوشی لب به لب استنلس استیل
| نوع اتصال | کاربرد | زاویه یا شکل | جنس معمول | ویژگی مهم | محل استفاده |
| زانو | تغییر جهت جریان | 45 و 90 درجه | ورق استنلس استیل 304 یا 316 | تغییر مسیر بدون افت فشار | خطوط لوله، سیستم بخار |
| سهراهی | گرفتن انشعاب از خط اصلی | مساوی و تبدیلی | استنلس استیل 304 یا 316 | پخش یکنواخت جریان | شبکه های گاز و مایع |
| تبدیل | تغییر قطر لوله | صاف و کج | استنلس استیل 304 یا 316L | جلوگیری از تجمع هوا یا مایع | خطوط پرفشار و خلأ |
| کپ | بستن انتهای لوله | انتهایی بسته | استنلس استیل 304 یا 310 | مقاومت بالا و بدون نشتی | انتهای خطوط یا تست فشار |
اتصالات جوشی سوکتی
اتصالات جوشی سوکتی یکی از روشهای ساده و مطمئن برای وصل کردن لوله ها هستن، مخصوصاً وقتی قطر لوله ها کوچیک باشه. در این نوع اتصال، سر لوله داخل قسمت توخالی اتصال قرار میگیره و بعد دورش از بیرون جوش داده می شود.( ما در مقاله فن و فوت جوشکاری ورق کامل به موضوع جوشکاری ورق های نازک و حساس پردخته ایم.)
نتیجه ی این کار یه اتصال محکم و بدون نشتیه که فشار زیادی رو تحمل می کنه. نصب این اتصالات راحتتر از جوش های لب به لبه و نیازی به تراز خیلی دقیق نداره، برای همین در صنایع نفت، گاز و تأسیسات زیاد ازش استفاده می شود. فقط باید بدونیم که به خاطر وجود یه فاصله کوچیک داخلش، برای محیطهای خیلی حساس مثل صنایع دارویی مناسب نیست.
جدول انواع اتصالات جوشی سوکتی
| نوع اتصال | کاربرد | قطر مناسب لوله | جنس معمول | ویژگی مهم | محدودیت استفاده |
| زانو سوکتی | تغییر مسیر جریان | تا قطر ۲ اینچ | فولاد ضدزنگ 304 یا 316 | نصب سریع و مطمئن | تجمع رسوب داخل شکاف |
| سهراهی سوکتی | گرفتن انشعاب از لوله اصلی | تا قطر ۲ اینچ | فولاد ضدزنگ 304 یا 316 | تراز راحت و جریان روان | مناسب نبودن برای مواد خورنده |
| تبدیل سوکتی | تغییر قطر لوله | تا قطر ۲ اینچ | فولاد ضدزنگ 304L یا 316L | کاهش افت فشار | مقاومت کمتر از جوش لببهلب |
| کوپل سوکتی | وصل کردن دو لوله به هم | تا قطر ۲ اینچ | فولاد ضدزنگ | اتصال سریع و بدون نشتی | فقط برای لوله های کوچیک |
نکته: همه از جنس آهن (فولاد) ضدزنگ هستند.

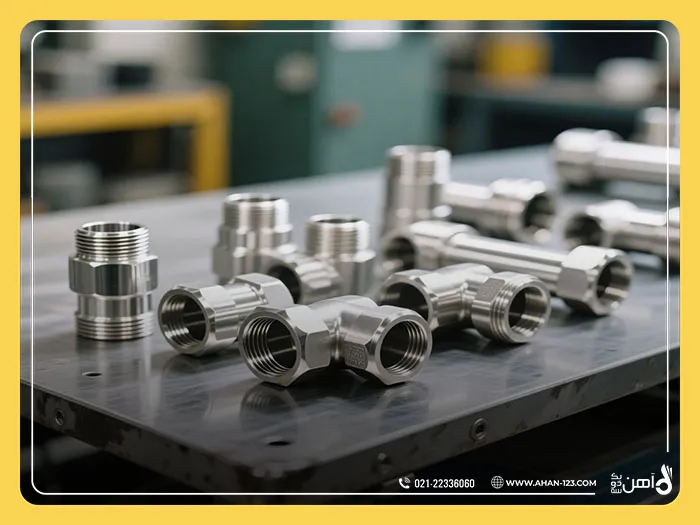

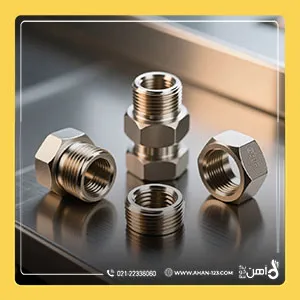

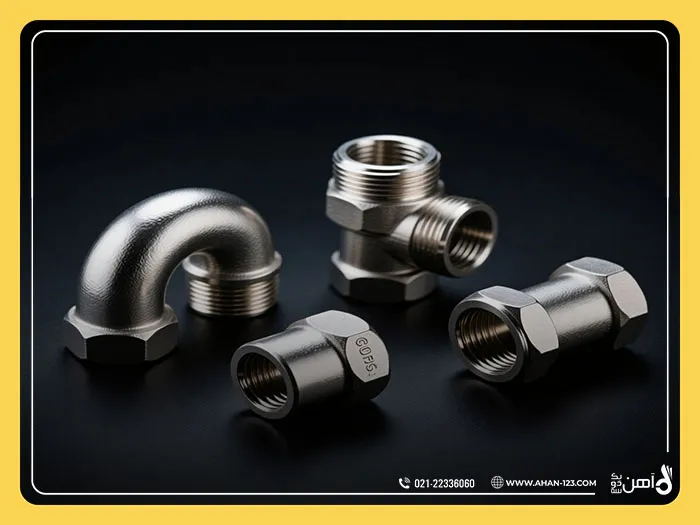

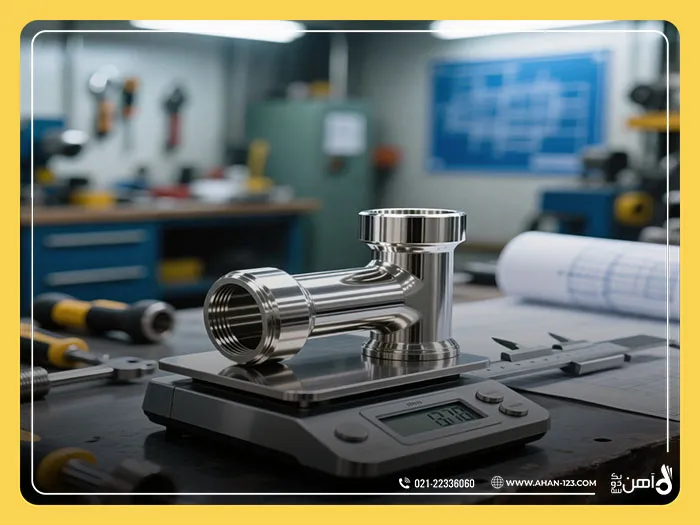

اتصالات دنده ای یا رزوه ای
اتصالات دنده ای یا رزوه ای از سادهترین و پرکاربردترین نوع اتصالات هستن که برای وصل کردن لوله ها به هم استفاده می شن. این اتصالات به صورت مادگی و نری درست می شن و مثل پیچ و مهره با چرخوندن روی هم بسته می شن. برای جلوگیری از نشتی، معمولاً از نوار تفلون یا خمیر مخصوص استفاده می کنند.
چون نصبش آسونه و نیاز به جوشکاری یا ابزار خاصی نداره، خیلی مورد توجه تأسیسات ساختمانی، سیستمهای آب، هوای فشرده و خطوط اطفای حریقه. البته باید بدونیم اتصالات ورق استنلس استیل برای فشار و دمای خیلی بالا مناسب نیستن چون ممکنه رزوه ها ضعیف بشن یا اتصال کمی نشتی پیدا کند.
انواع اتصالات دنده ای یا رزوه ای
| نوع اتصال | کاربرد | قطر مناسب لوله | جنس معمول | ویژگی مهم | محدودیت استفاده |
| زانو دنده ای | تغییر مسیر جریان | تا قطر ۲ اینچ | فولاد ضدزنگ 304 یا 316 | نصب راحت و سریع | حساس به لرزش |
| سهراهی دنده ای | گرفتن انشعاب از لوله اصلی | تا قطر ۲ اینچ | فولاد ضدزنگ 304 یا 316 | قابل باز و بسته شدن دوباره | مناسب نبودن برای فشار بالا |
| تبدیل دنده ای | کم یا زیاد کردن قطر لوله | تا قطر ۲ اینچ | فولاد ضدزنگ 304L یا 316L | نصب بدون نیاز به جوش | مقاومت کمتر در رزوه ها |
| کپ دنده ای | بستن انتهای لوله | قطر کم | فولاد ضدزنگ | آببندی آسان | احتمال نشتی در فشار زیاد |
| بوشن دنده ای | اتصال دو لوله هماندازه | تا قطر ۲ اینچ | فولاد ضدزنگ | وصل کردن سریع و راحت | مناسب نبودن برای دمای بالا |
جدول مقایسه همه روش های اتصالات ورق استنلس استیل
| ویژگی | اتصالات جوشی | اتصالات سوکتی | اتصالات دنده ای |
| استحکام اتصال | بسیار بالا | بالا | متوسط |
| مقاومت در برابر نشتی | عالی (اتصال دائمی) | خوب | متوسط (وابسته به آببندی) |
| تحمل فشار و دما | بسیار بالا | بالا | پایین |
| سرعت و هزینه نصب | کند و گران | متوسط | سریع و ارزان |
| قابلیت باز و بسته شدن | خیر | خیر | بله |
| کاربرد اصلی | صنایع حساس (نفت، گاز، پتروشیمی) | خطوط با قطر کم و فشار بالا | تأسیسات و کاربردهای عمومی |
مقایسه گریدهای پرکاربرد ورق استیل
| گرید ورق استیل | ترکیب اصلی | مقاومت به خوردگی | مقاومت دمایی | هزینه | کاربرد اصلی |
| 304 | 18% کروم, 8% نیکل | خوب | خوب | متوسط | عمومی، غذایی، ساختمانی |
| 316 | 16% کروم, 10% نیکل, 2% مولیبدن | عالی | خوب | بالاتر | دریایی، شیمیایی، دارویی |
| 310 | 25% کروم, 20% نیکل | عالی | بسیار بالا (نسوز) | بالا | کوره ها، مبدلهای حرارتی |
| 430 (فریتی) | 17% کروم | متوسط | خوب | پایین | دکوراتیو، اگزوز خودرو |
نکنه: محصولاتی مثل میلگرد 14 آجدار A3 ابهر و میلگرد 14 آجدار A3 ذوب آهن برای ساخت پایه های سیستمهای لولهکشی صنعتی بهکار میرن و استحکام کلی سازه رو تضمین می کنند.
نکات مهم در انتخاب و خرید اتصالات استنلس استیل
برای داشتن خرید مطمئن از آهن123 یا هر فروشنده معتبر، باید 4 فاکتور را در نظر بگیرید.
نوع سیال: اگر سیال خورنده، بهداشتی یا با دمای بالا باشه، باید گرید و نوع اتصال متناسب انتخاب بشه تا عملکرد سیستم پایدار بمونه.
فشار و دما: در فشارهای زیاد، اتصالات جوشی انتخاب مناسبتری هستن و برای فشارهای کمتر، گزینه دنده ای هم کاربردی و اقتصادیه.
دسترسی و نگهداری: در پروژه هایی که نیاز به باز و بسته شدن دوره ای دارن، اتصالات فلنجی یا کلمپی بهترین گزینه ان.
هزینه و بودجه: اتصالات دنده ای هزینه اولیه پایینتری دارن، درحالیکه اتصالات جوشی با وجود هزینه بیشتر، دوام و اطمینان بالاتری ارائه می دن.
جدول انتخاب اتصال بر اساس نوع کاربرد صنعتی
| صنعت | نوع اتصال پیشنهادی | گرید استیل پیشنهادی | دلیل انتخاب |
| صنایع غذایی و لبنیات | کلمپی، جوشی | 304, 316 | بهداشتی بودن، سهولت در تمیزکاری |
| صنایع داروسازی | کلمپی، جوشی (اوربیتال) | 316L | سطح فوقالعاده صاف، مقاومت شیمیایی بالا |
| نفت، گاز و پتروشیمی | جوشی ، فلنجی | 316, 321, Duplex | تحمل فشار و دمای بالا، مقاومت در برابر خوردگی |
| تاسیسات ساختمانی | دنده ای، جوشی سوکتی | 304 | هزینه پایین نصب، کارایی مناسب برای آب |
| صنایع دریایی | فلنجی، جوشی | 316 | مقاومت در برابر خوردگی ناشی از آب شور |
جمع بندی
الان شما آماده اید تا یه انتخاب حرفه ای و مطمئن داشته باشید. قبل از تماس با کارشناسان آهن 123 فقط کافیه به سه سوال فکر کنید: توی لوله چه سیالی جریان داره؟ فشار و دمای کار سیستمتون چقدره؟ و آیا قراره بعداً اتصال رو باز کنید یا نه؟ جواب این سوال ها مشخص می کنه که باید از اتصال جوشی، دنده ای، فلنجی یا کلمپی استفاده کنید.
با همین اطلاعات ساده می تونید بهترین و خوش قیمت ترین اتصالات ورق استنلس استیل رو برای پروژه تون بخرید. کارشناسان سایت آهن 123 هم همیشه آماده ان تا با مشاوره تخصصی و اعلام قیمت روز آهن آلات همراهتون باشند.
