ریخته گری فولاد چیست؟
ریخته گری فولاد و آهن یکی از فرایندهای مهم در تولید قطعات صنعتی است؛ فرایندی که امکان ساخت قطعات پیچیده، سنگین، مقاوم و قابل استفاده در شرایط کاری سخت را فراهم میکند.
وقتی صحبت از تولید قطعاتی میشود که باید در برابر ضربه، فشار، سایش یا دمای بالا دوام داشته باشند، ریخته گری فولاد یکی از نخستین گزینه هایی است که در صنعت مطرح میشود.

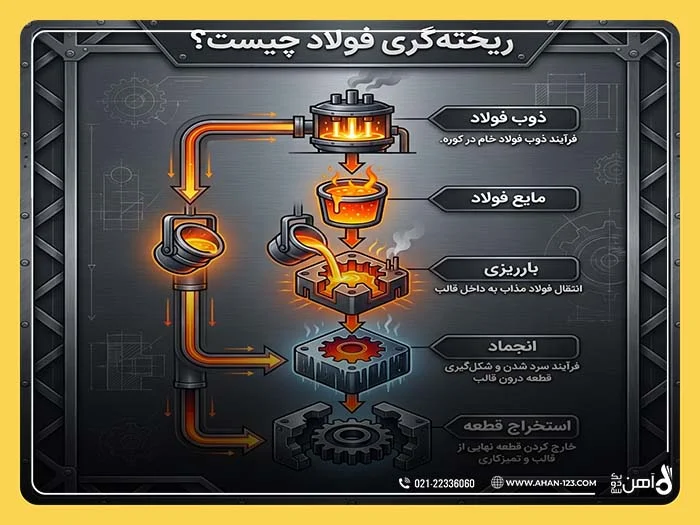

در این فرایند، فولاد پس از ذوب شدن در دمای بالا، داخل قالبی با شکل مشخص ریخته میشود و بعد از انجماد، قطعه نهایی به دست میآید. با اینکه اصل کار ساده به نظر میرسد، اما در عمل، ریخته گری فولاد مجموعه ای از تصمیمهای دقیق مهندسی است؛ از انتخاب آلیاژ و نوع قالب گرفته تا طراحی راهگاه، تغذیه، کنترل دما و بررسی عیوب احتمالی.
ریخته گری فولاد چیست؟
ریخته گری فولاد فرایندی است که در آن فولاد مذاب داخل قالب های از پیش آمادهشده ریخته میشود تا پس از سرد شدن و انجماد، قطعه ای با شکل و ابعاد مشخص تولید شود.
این فرایند برای ساخت قطعاتی استفاده میشود که نیاز به استحکام بالا، مقاومت در برابر ضربه و خواص مکانیکی مناسب دارند.
نکته مهم این است که ریخته گری فولاد فقط محدود به ذوب و ریختن فلز در قالب نیست.
کیفیت قطعه نهایی به عواملی مثل موارد زیر وابسته است:
- ترکیب شیمیایی فولاد
- نوع قالب
- دمای ذوب و دمای بارریزی
- طراحی سیستم راهگاهی
- طراحی تغذیه
- نرخ سرد شدن
- کنترل عیوب سطحی و داخلی
- ماشینکاری و عملیات تکمیلی پس از ریخته گری
چرا ریخته گری فولاد در صنعت اهمیت دارد؟
فولاد به دلیل استحکام، چقرمگی، دوام و امکان تنظیم خواص با کمک عناصر آلیاژی، برای ساخت قطعات حساس بسیار مناسب است.
در قطعاتی که تحت بارهای متناوب، ضربه، سایش یا فشار زیاد قرار میگیرند، انتخاب فولاد ریختگی میتواند عملکرد قابل اتکاتری ارائه دهد.
دلایل استقبال از ریخته گری فولاد در صنایع مختلف عبارتاند از:
- امکان تولید قطعات با اشکال پیچیده
- تولید قطعات در ابعاد بسیار کوچک تا چند تن
- قابلیت انتخاب آلیاژ متناسب با شرایط کاری
- مناسب بودن برای تولید تکی و تولید تیراژ
- امکان ساخت قطعاتی که ماشینکاری کامل آن ها از شمش یا ورق سخت یا پرهزینه است
- مناسب برای قطعاتی که نیاز به مقاومت بالا در برابر ضربه دارند

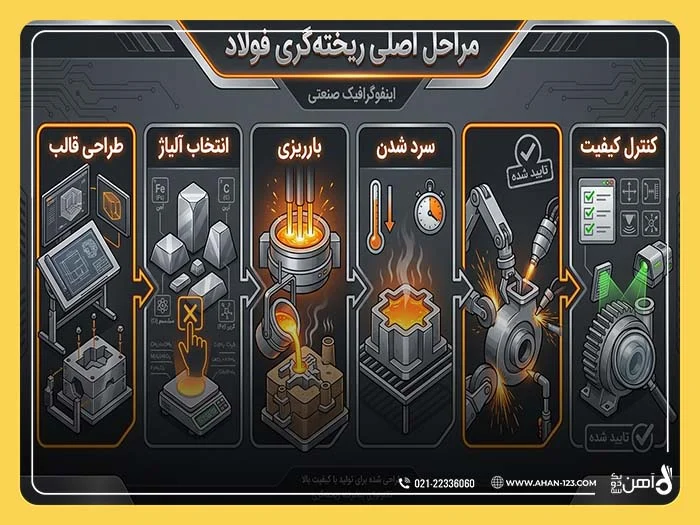

مراحل کلی فرایند ریخته گری فولاد
بررسی نقشه و مشخصات فنی قطعه
در این مرحله، نقشه قطعه، ابعاد، وزن، کاربرد نهایی، شرایط کاری و استانداردهای مورد نیاز بررسی میشود. این بخش پایه تصمیمگیری درباره نوع فرایند و نوع فولاد است.
انتخاب آلیاژ مناسب
فولاد مورد استفاده ممکن است کربنی، آلیاژی، ضدزنگ یا ضدسایش باشد. انتخاب درست آلیاژ به شرایطی مثل فشار کاری، سایش، رطوبت، خوردگی و دمای محیط بستگی دارد.
طراحی مدل و قالب
مدلسازی باید با در نظر گرفتن انقباض فولاد، تلرانسها و امکان خروج قطعه از قالب انجام شود. در این مرحله همچنین سیستم راهگاهی و تغذیه طراحی میشود.
ذوب فولاد
آهن در کوره با دمای بالا ذوب میشود. کنترل ترکیب شیمیایی مذاب و حذف ناخالصیها در این بخش اهمیت زیادی دارد.

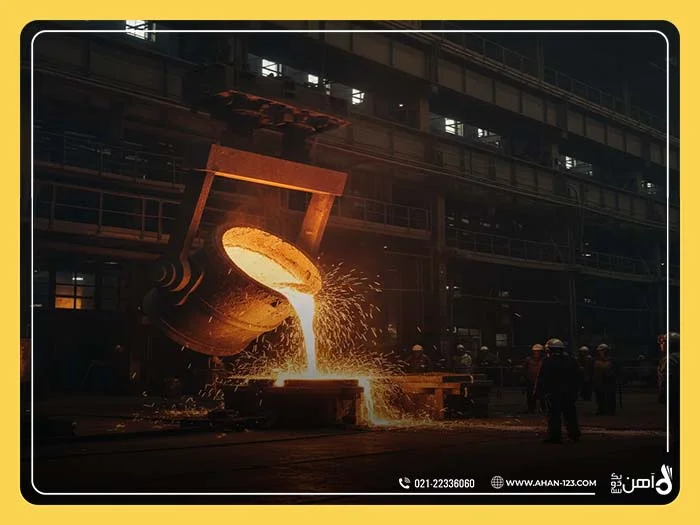

بارریزی در قالب
فولاد مذاب در شرایط کنترلشده داخل قالب ریخته میشود. سرعت بارریزی، دمای مذاب و طراحی مسیر جریان فلز روی کیفیت قطعه اثر مستقیم دارند.
انجماد و سرد شدن
قطعه بعد از پر شدن قالب، بهتدریج سرد میشود. نرخ سرد شدن میتواند ریزساختار و خواص مکانیکی قطعه را تغییر دهد.
خارج کردن قطعه و تمیزکاری
پس از انجماد کامل، قطعه از قالب جدا شده و عملیات تمیزکاری، برش راهگاه و تغذیه، سنگزنی و آمادهسازی اولیه روی آن انجام میشود.
کنترل کیفیت
در این بخش، قطعه از نظر ابعادی، متریال، سلامت سطحی و گاهی عیوب داخلی بررسی میشود. بر اساس نوع سفارش، تستهای مختلفی نیز انجام میشود.
انواع روش های ریخته گری فولاد
- شمشریزی برای تولید آلیاژ
- شکلریزی برای تولید قطعه
شمشریزی
در این روش هدف، تولید شمش فولادی یا آلیاژ برای استفاده در مراحل بعدی است. شمشریزی میتواند به دو صورت انجام شود:
- شمشریزی تکبار
- شمشریزی مداوم
این روش بیشتر در زنجیره تولید فولاد خام و نیمهساخته به کار میرود.
شکلریزی
در شکلریزی، هدف تولید مستقیم قطعه نهایی یا نزدیک به شکل نهایی است. این روش شامل چند شیوه مهم است:
- قالب دائمی
- قالب موقت
- قالب مصرفشونده
هرکدام از این شیوه ها برای نوع خاصی از قطعات مناسب هستند.
ریخته گری فولاد ضد زنگ
یکی از بخش های مهم در این حوزه، ریخته گری فولاد ضد زنگ است. این نوع فولاد به دلیل ترکیب شیمیایی ویژه، در برابر خوردگی، رطوبت، مواد شیمیایی و سایش مقاومت بالاتری دارد.
در محیطهایی که قطعات در تماس با آب، بخار، مواد خورنده یا شرایط فرسایشی هستند، استفاده از فولاد ضدزنگ انتخابی کاربردی است.
در ریخته گری فولاد ضد زنگ، بسته به نیاز پروژه، عناصری مثل کروم، نیکل و مولیبدن به آلیاژ افزوده میشوند.
این عناصر باعث شکلگیری ساختاری میشوند که مقاومت قطعه را در شرایط کاری سخت افزایش میدهد.
روش های رایج برای ریخته گری فولاد ضد زنگ
- ریخته گری ماسه ای
- ریخته گری در قالب دائمی
- ریخته گری تحت فشار
- ریخته گری پیوسته
انتخاب روش مناسب به عواملی مثل شکل قطعه، تیراژ، کیفیت سطح، تلرانس و نوع آلیاژ وابسته است.
مزایای ریخته گری فولاد
تولید قطعات با شکلهای پیچیده
برخی قطعات صنعتی هندسه ای دارند که ساخت آن ها با روش های دیگر دشوار است. ریخته گری این امکان را میدهد که قطعه به شکل نهایی نزدیکتر تولید شود.
استحکام و مقاومت مکانیکی بالا
فولاد برای قطعاتی که تحت فشار، ضربه یا بارهای متغیر قرار دارند، گزینه مناسبی است. به همین دلیل در صنایع سنگین، استفاده از آن رایج است.
امکان تولید در ابعاد مختلف
قطعات فولادی ریختگی میتوانند از چند گرم تا چند تن وزن داشته باشند. این ویژگی دامنه کاربرد این فرایند را بسیار گسترده کرده است.
مناسب بودن برای تولید انبوه
در بسیاری از پروژه ها، اگر طراحی قالب و فرایند بهدرستی انجام شود، امکان تولید در تیراژ بالا فراهم خواهد بود.
کاهش ضایعات نسبت به برخی روش های ساخت
در قطعاتی که ماشینکاری کامل آن ها از مواد اولیه حجیم انجام میشود، پرت متریال ممکن است زیاد باشد. ریخته گری میتواند این اتلاف را کمتر کند.
امکان بازیافت فولاد
فولاد قابلیت بازیافت دارد و این موضوع در مدیریت مواد اولیه و استفاده دوباره از برگشتیها اثرگذار است.
کاربردهای ریخته گری فولاد
قطعات فولادی ریختگی در بخش های مختلف صنعت استفاده میشوند. علت این گستردگی، ترکیب مناسب استحکام، دوام و امکان طراحی متنوع است.
- صنایع حمل ونقل
- ماشینآلات کارخانه ای
- تجهیزات معدنی
- صنایع دفاعی
- صنایع ساختوساز
- تجهیزات سنگین
- راه اهن
- خودروسازی
- هوافضا
- لوازم خانگی
- قطعات پمپ و ولو
- قطعات خطوط تولید صنعتی
در پروژه هایی که قطعه باید بار بالا را تحمل کند یا در محیط پرتنش کار کند، ریخته گری فولاد میتواند انتخاب مناسبی باشد.
تفاوت ریخته گری فولاد و ریخته گری چدن
یکی از پرسش های رایج در صنعت این است که چه زمانی باید از فولاد استفاده کرد و چه زمانی چدن کافی است. پاسخ به این سؤال به شرایط کاری قطعه بستگی دارد.
چدن در بسیاری از کاربردها ماده ای مناسب است، اما زمانی که قطعه در معرض ضربه شدید یا تنش مکانیکی بالا قرار دارد، فولاد انتخاب مطمئنتری خواهد بود.
- مقاومت به ضربه: فولاد معمولاً عملکرد بهتری نسبت به چدن دارد.
- دمای بارریزی: دمای ریخته گری فولاد بالاتر است.
- میزان انقباض: انقباض فولاد بیشتر از چدن است.
- حساسیت فرایند: ریخته گری فولاد به کنترل دقیقتری نیاز دارد.
- طراحی تغذیه: در فولاد به تغذیه بزرگتر و دقیقتر نیاز است.
سه نکته فنی مهم در ریخته گری فولاد
دمای ریخته گری فولاد
آهن و فولاد معمولاً در محدوده دمایی حدود 1550 تا 1600 درجه سانتیگراد ریخته میشود. این دمای بالا باعث میشود فرایند نسبت به برخی فلزات دیگر حساستر باشد. اگر کنترل دما درست انجام نشود، احتمال بروز عیوب ریخته گری افزایش پیدا میکند.
مدلسازی قطعه و در نظر گرفتن انقباض
میزان انقباض فولاد در حدود 2 درصد است، در حالی که این عدد در چدن کمتر است. به همین دلیل، در طراحی مدل باید این اختلاف لحاظ شود تا ابعاد نهایی قطعه بعد از سرد شدن دقیق باشد.
طراحی درست سیستم راهگاهی و تغذیه
در زمان انجماد، فولاد دچار افت حجم میشود. اگر تغذیهگذاری درست نباشد، احتمال ایجاد حفره انقباضی یا کشیدگی بالا میرود. همچنین در قطعاتی که اختلاف ضخامت دارند، باید مسیر جریان مذاب بهگونه ای طراحی شود که قبل از رسیدن فلز به نقاط حساس، راه مذاب بسته نشود.
جدول نکات فنی اثرگذار بر کیفیت ریخته گری فولاد
| عامل فنی | شرح | نتیجه در کیفیت قطعه |
| دمای ذوب و بارریزی | کنترل دمای مناسب مذاب | کاهش عیوب و پرشدن بهتر قالب |
| طراحی راهگاه | هدایت درست مذاب در قالب | کاهش آشفتگی جریان و ناخالصی |
| طراحی تغذیه | جبران انقباض در حین انجماد | کاهش کشیدگی و حفره انقباضی |
| مدلسازی دقیق | لحاظ انقباض و تلرانس | دستیابی به ابعاد صحیح |
| انتخاب آلیاژ | تطبیق متریال با شرایط کاری | افزایش دوام قطعه |
| کنترل سرد شدن | مدیریت نرخ انجماد | دستیابی به ساختار مناسب |
| پاکیزگی مذاب | کاهش شلاکه و آلودگی | افت کمتر در کیفیت سطحی و داخلی |
جدول عیوب متداول ریخته گری فولاد و علت آن ها
| عیب | توضیح | علتهای رایج |
| مک و تخلخل | حفره های ریز یا درشت در قطعه | انقباض، گاز، طراحی نامناسب فرایند |
| ناخالصی | حضور مواد ناخواسته در قطعه | شلاکه، ماسه، آلودگی مذاب |
| کشیدگی | حفره انقباضی بزرگتر | تغذیهگذاری نادرست |
| پر نشدن کامل | ناقص ماندن بخش هایی از قطعه | دمای نامناسب، راهگاه ضعیف |
| ترک گرم | ایجاد ترک در زمان انجماد | تنش حرارتی، طراحی نامناسب |
| زبری سطحی | ناهمواری سطح قطعه | کیفیت قالب، شرایط نامناسب بارریزی |
راه جلوگیری از عیوب ریخته گری فولاد
- انتخاب درست نوع قالب
- کنترل دقیق دمای مذاب
- تمیز نگه داشتن مذاب و کاهش سرباره
- طراحی اصولی راهگاه و تغذیه
- در نظر گرفتن اختلاف ضخامت قطعه
- کنترل زمان و شرایط سرد شدن
- استفاده از مدلسازی دقیق
- انجام بازرسی کیفی در مراحل مختلف
وقتی فرایند از ابتدا تا انتها بر اساس نقشه، متریال و شرایط کاری قطعه تنظیم شود، احتمال بروز عیوب به شکل محسوسی کمتر میشود.
چه عواملی بر کیفیت نهایی قطعه فولادی اثر میگذارند؟
کیفیت ریخته گری فولاد تنها به یک مرحله وابسته نیست. نتیجه نهایی حاصل مجموعه ای از تصمیمهای فنی در طول کل فرایند است.
- کیفیت مواد اولیه
- ترکیب شیمیایی دقیق آلیاژ
- انتخاب روش ریخته گری مناسب
- دمای صحیح ذوب و بارریزی
- طراحی قالب، راهگاه و تغذیه
- مهارت تیم اجرایی
- نحوه انجماد و سرد شدن
- عملیات تکمیلی و کنترل کیفیت
اگر یکی از این بخش ها نادیده گرفته شود، قطعه ممکن است از نظر ابعاد، ظاهر، دوام یا خواص مکانیکی با مشکل روبهرو شود.
مراحل انجام ریخته گری فولاد در سفارش های صنعتی
- بررسی اولیه نقشه قطعه، کاربرد، الزامات فنی و استانداردها
- انتخاب کارگاه یا خط تولید متناسب با نوع قطعه
- اعلام پیشفاکتور و زمان تحویل
- مدلسازی یا دریافت مدل آماده از مشتری
- تولید نمونه اولیه در سفارش های تیراژدار برای تأیید فنی
- ادامه تولید پس از تأیید نمونه
- کنترل کیفیت و صدور گواهی متریال
- هماهنگی نهایی و ارسال قطعات
این روند باعث میشود ریسک خطا کمتر شود و مشتری با دید روشنتری پروژه را پیش ببرد.
قیمت ریخته گری فولاد به چه عواملی بستگی دارد؟
قیمت ریخته گری فولاد عدد ثابتی ندارد و تحت تأثیر چند عامل فنی و اجرایی تعیین میشود.
- وزن قطعه
- نوع آلیاژ
- پیچیدگی هندسه قطعه
- تیراژ سفارش
- نوع قالب
- طراحی راهگاه و تغذیه
- میزان پرت و برگشتی
- نیاز یا عدم نیاز به مدلسازی
- ماشینکاری و عملیات تکمیلی
- تستها و الزامات کنترل کیفیت
- زمان تحویل مورد انتظار
اگر سیستم راهگاهی و تغذیه بزرگتر از حد لازم طراحی شود، میزان برگشتی افزایش پیدا میکند و هزینه برشکاری نیز بیشتر میشود.
در طرف مقابل، اگر این بخش ها کوچکتر از مقدار لازم باشند، احتمال ایجاد عیب، ترمیمکاری یا حتی مرجوعی قطعه بالا میرود. بنابراین طراحی درست فرایند، مستقیماً بر هزینه نهایی اثر میگذارد.
جمع بندی
ریخته گری فولاد یکی از فرایندهای اصلی در تولید قطعات صنعتی مقاوم و پیچیده است. این فرایند با ذوب فولاد، بارریزی در قالب و انجماد کنترلشده، امکان ساخت قطعاتی را فراهم میکند که در صنایع مختلف از خودروسازی و راه اهن گرفته تا تجهیزات سنگین، ساختوساز و ماشینآلات کارخانه ای مورد استفاده قرار میگیرند.
برای مشاهده قیمت لحظه ای آهن آلات به سایت آهن123 سربزنید.
سوالات متداول
آیا ریخته گری فولاد برای تولید قطعات کمتیراژ هم مناسب است؟
بله. بسته به نوع قطعه، روش تولید و قالب، این فرایند میتواند برای سفارش های کمتیراژ نیز قابل اجرا باشد، بهویژه زمانی که شکل قطعه پیچیده باشد یا ساخت آن با روش های دیگر دشوار شود.
آیا بعد از ریخته گری فولاد، قطعه نیاز به ماشینکاری دارد؟
در بسیاری از موارد بله. هرچند قطعه نزدیک به شکل نهایی تولید میشود، اما برای رسیدن به تلرانسهای دقیق، صافی سطح مناسب یا آمادهسازی محلهای مونتاژ، ماشینکاری انجام میشود.
آیا امکان تولید قطعات بسیار بزرگ با ریخته گری فولاد وجود دارد؟
بله. یکی از مزیتهای این فرایند، امکان تولید قطعات با ابعاد و وزن بالا است. البته این موضوع به ظرفیت کارگاه، نوع قالب و امکانات ذوب و جابهجایی بستگی دارد.
برای انتخاب بین فولاد کربنی و فولاد ضد زنگ چه معیاری مهم است؟
شرایط کاری قطعه تعیینکننده است. اگر قطعه در معرض خوردگی، رطوبت یا مواد شیمیایی قرار داشته باشد، فولاد ضد زنگ گزینه مناسبتری است. در مقابل، برای بسیاری از کاربردهای عمومی صنعتی، فولاد کربنی یا آلیاژی انتخاب میشود.
آیا همه عیوب ریخته گری با چشم قابل مشاهده هستند؟
خیر. بعضی عیوب سطحی هستند و دیده میشوند، اما برخی دیگر در داخل قطعه قرار دارند و فقط با روش های بازرسی و آزمون مشخص میشوند.
