استاندارد ناودانی از صفر تا صد: بررسی کامل UPN، UPE، UNP
ناودانی؛ از معرفی تا شناخت استانداردهای موجود در بازار
ناودانی یکی از مقاطع فولادی پرکاربرد در ساخت‌وساز، سازه‌های صنعتی و پروژه‌های عمرانی است. آشنایی با انواع استاندارد ناودانی مانند UPN، UNP، UPE و استاندارد آمریکایی ASTM، برای انتخاب دقیق‌تر، خرید هوشمندانه و طراحی اصولی سازه‌ها ضروری است. در این مقاله از وب‌سایت آهن یک دو سه، به معرفی انواع استاندارد ناودانی، ویژگی‌های فنی، جدول وزنی و تفاوت آن‌ها می‌پردازیم.
ناودانی چیست و چه کاربردی دارد؟
ناودانی یک پروفیل فولادی با مقطع U شکل است که در مواردی مانند:
ساخت اسکلت فلزی
تقویت تیرها
ساخت قاب ماشین‌آلات
طراحی نماهای مدرن
استفاده می‌شود.
معرفی انواع ناودانی بر اساس استاندارد
1. ناودانی UNP (مشترک با UPN اروپا)
استاندارد: DIN 1026-1 (اروپا)
ویژگی: بال‌ها موازی و ضخامت یکنواخت
کاربرد: سازه‌های سنگین، پروژه‌های عمرانی
مزیت: توزیع یکنواخت تنش در طول پروفیل
کشورها: آلمان، ترکیه، ایران
2. ناودانی UPE
استاندارد: DIN 1026-2
ویژگی: بال‌های موازی اما نازک‌تر از UNP
کاربرد: استفاده در اتصالات سبک‌تر و قاب‌های صنعتی
مزیت: وزن کمتر، نصب آسان‌تر
کشورها: بیشتر در کشورهای اروپایی تولید می‌شود.
3. ناودانی C یا C-Channel (مطابق ASTM آمریکا)
استاندارد: ASTM A36 / A572
ویژگی: عرض بال بیشتر نسبت به UPE، مناسب برای جوشکاری
کاربرد: قاب ماشین‌آلات، اتصالات فلزی سبک
کشورها: آمریکا، کانادا، چین
چرا جدول اشتال برای ناودانی مهم است؟
جدول اشتال، مرجع بین‌المللی مهندسان عمران و طراحان سازه برای انتخاب مقاطع فولادی است. در این جدول، اطلاعاتی مانند:- وزن دقیق هر سایز
- ممان اینرسی
- شعاع ژیراسیون
- سطح مقطع
- ضخامت بال و جان
جداول مشخصات و وزن ناودانی‌ها

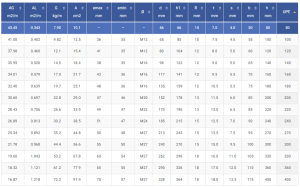

جدول اشتال UPN:

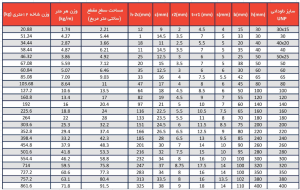

جدول اشتال UNP:
جدول اشتال UPE:
تفاوت ناودانی‌ها در انتخاب و خرید
| ویژگی‌ها | UPN/UNP | UPE | ASTM C-Channel |
|---|---|---|---|
| شکل بال | بال موازی | بال موازی نازک‌تر | بال بازتر |
| ضخامت | بالا | متوسط | متوسط تا بالا |
| کشور تولیدکننده | ایران، اروپا | اروپا | آمریکا، چین |
| مصرف در ایران | بله | بله (کمتر) | بله (در پروژه‌های خاص) |
نکاتی برای خرید ناودانی استاندارد
وزن واقعی vs وزن اسمی: برخی کارخانه‌ها ممکن است وزن کمتر تولید کنند؛ جدول وزنی را حتماً بررسی کنید.
استاندارد کارخانه: از کارخانه‌های معتبر مانند ذوب‌آهن اصفهان، ناب تبریز، فولاد البرز خرید کنید.
کاربری مورد نظر: برای اسکلت سازه سنگین، UNP مناسب‌تر است؛ برای قاب سبک، UPE یا C-Channel.
برای مشاده قیمت میلگرد 20 هیربد میتوانید به سایت آهن یک دو سه مراجعه نمایید.
ناودانی سبک و سنگین؛ تفاوت‌ها در چیست؟
ناودانی سبک: وزن کمتر از جدول اشتال، قیمت پایین‌تر، مناسب پروژه‌های کم‌فشار
ناودانی سنگین: وزن مطابق یا بیشتر از جدول، کیفیت ساخت بالا، قابل استفاده در پروژه‌های عمرانی بزرگ
ناودانی‌ها از نظر وزن به دو دسته‌ی سبک و سنگین تقسیم می‌شوند. این تفاوت مستقیماً روی قیمت، کاربرد و نوع پروژه تأثیر می‌گذارد:
| ویژگی | ناودانی سبک | ناودانی سنگین (مطابق اشتال) |
|---|---|---|
| ضخامت جان و بال | کمتر | بیشتر |
| وزن هر متر | کمتر از جدول اشتال | مطابق جدول اشتال یا بیشتر |
| کاربرد | پروژه‌های سبک، نرده، فریم‌بندی | اسکلت فلزی، سازه‌های سنگین، صنعتی |
| کارخانه‌های رایج | ناب تبریز، شکفته | ذوب‌آهن اصفهان، فولاد البرز ایرانیان |
جدول اشتال ناودانی سبک و سنگین:
معرفی برندها و کارخانه‌های تولیدکننده ناودانی در ایران
در بازار خرید آهن ایران، چند کارخانه شاخص و معتبر وجود دارند که ناودانی را مطابق با استانداردهای مختلف تولید می‌کنند. شناخت این برندها به شما در خرید دقیق‌تر و مطمئن‌تر کمک می‌کند.
1. ذوب‌آهن اصفهان
یکی از قدیمی‌ترین تولیدکنندگان ناودانی سنگین مطابق جدول اشتال
کیفیت ساخت بالا، مورد تأیید مهندسان پروژه‌های عمرانی
دارای وزن دقیق و قابل اعتماد برای محاسبات سازه‌ای
2. کارخانه ناب تبریز
تولید ناودانی سبک و نیمه‌سنگین
محبوب در بازار به دلیل قیمت مناسب و کیفیت متوسط رو به بالا
مناسب برای پروژه‌های سبک ساختمانی و صنعتی
3. فولاد البرز ایرانیان (فایکو)
تولید مقاطع سبک با استانداردهای روز
دارای بسته‌بندی مناسب و ابعاد دقیق
مناسب برای انبارداری و پروژه‌هایی که نظم در بارگیری اهمیت دارد
هنگام خرید، توجه به نام کارخانه درج‌شده روی بدنه ناودانی می‌تواند از خرید محصول بی‌کیفیت جلوگیری کند.
نحوه محاسبه وزن ناودانی
یکی از دغدغه‌های خریداران و پیمانکاران، محاسبه دقیق وزن هر شاخه برای برآورد هزینه حمل و قیمت کلی خرید است. فرمول عمومی محاسبه وزن ناودانی به صورت زیر است:
فرمول محاسبه وزن ناودانی:
وزن (kg)=طول (m)×وزن مخصوص هر متر (kg/m)
مثلاً اگر یک شاخه 6 متری ناودانی UNP 100 با وزن 10.6 کیلوگرم بر متر باشد:
6×10.6=63.6 کیلوگرم
در هنگام سفارش تعداد بالا، وزن نهایی تأثیر مستقیم در هزینه حمل‌ونقل و انتخاب نوع خودرو خواهد داشت.
مقایسه ناودانی با تیرآهن و قوطی پروفیل
| ویژگی | ناودانی | تیرآهن IPE | قوطی پروفیل مربع |
|---|---|---|---|
| شکل مقطع | U | I | مربعی / مستطیلی |
| مقاومت خمشی | متوسط | بالا | پایین تا متوسط |
| کاربرد اصلی | تقویت سازه، قاب‌بندی | سازه‌های اصلی | ساخت درب و پنجره، شاسی ماشین‌آلات |
| تنوع سایز | متوسط | بسیار زیاد | بسیار زیاد |
بنابراین در پروژه‌هایی که نیاز به وزن کمتر و نصب ساده‌تر دارید، ناودانی گزینه‌ای مناسب‌تر از تیرآهن خواهد بود.
ناودانی در چه صنایعی کاربرد دارد؟
کاربرد ناودانی تنها به ساخت‌وساز محدود نمی‌شود. در صنایع مختلفی از جمله موارد زیر از این مقطع استفاده می‌شود:
ساختمان‌سازی: تقویت سازه، ساخت اسکلت فلزی، اجرای سقف‌های شیروانی
ماشین‌سازی: شاسی ماشین‌آلات سبک و سنگین
سوله‌سازی و انبار: چهارچوب سازه‌ها و ستون‌های نگهدارنده
راه‌سازی: ساخت گاردریل، پایه تابلوهای راهنمایی
نرده‌سازی و درب‌سازی: به‌عنوان چهارچوب یا تقویت‌کننده فریم
این تنوع کاربرد باعث شده ناودانی همیشه یکی از پرفروش‌ترین پروفیل‌های فولادی بازار باشد.
نکات حمل‌ونقل و انبارداری ناودانی
حمل‌ونقل صحیح ناودانی به حفظ شکل ظاهری و کیفیت آن کمک می‌کند:
نوع ماشین حمل: معمولاً تریلی یا کامیون‌های کفی برای حمل بار استفاده می‌شود.
بسته‌بندی: برخی کارخانه‌ها مانند فایکو، محصولات را بندیل‌بندی با تسمه فلزی و لیبل‌دار ارائه می‌دهند.
تخلیه در محل: استفاده از لیفتراک یا جرثقیل برای جلوگیری از خم‌شدگی یا ضربه
شرایط نگهداری: بهتر است ناودانی در محیط خشک و سرپوشیده نگهداری شود تا از زنگ‌زدگی جلوگیری گردد.
بررسی قیمت ناودانی در بازار ایران
قیمت ناودانی تحت تأثیر عوامل متعددی است:
نرخ روزانه دلار و نوسانات ارزی
قیمت شمش فولادی در بورس کالا
میزان عرضه کارخانه‌ها
هزینه حمل به مقصد
میزان سفارش (تناژ بالا، تخفیف بیشتر)
برای اطلاع از قیمت روز ورق، پیشنهاد می‌کنیم به صفحه به‌روزرسانی لحظه‌ای سایت آهن یک دو سه مراجعه کنید یا با کارشناسان فروش تماس بگیرید.
نکات مهم هنگام خرید ناودانی
مطابقت با نقشه و طراحی سازه
توجه به برند کارخانه (از روی حک درج‌شده)
دریافت فاکتور رسمی و معتبر
بررسی ضخامت واقعی بال و جان
مقایسه وزن با جدول اشتال برای اطمینان از صحت محصول
کدام ناودانی برای شما مناسب است؟
اگر پروژه‌ای سنگین در پیش دارید و نیاز به مقاومت بالا دارید، ناودانی UNP یا ASTM بهترین انتخاب هستند. اما اگر دنبال گزینه‌ای سبک‌تر و اقتصادی هستید، UPE یا ناودانی سبک داخلی می‌تواند گزینه مناسبی باشد.
در نهایت، برای خرید مطمئن و اطلاع از استاندارد ناودانی، قیمت روز ناودانی، قیمت تیرآهن و مقاطع فولادی دیگر میتوانید با کارشناسان ما در آهن یک دو سه تماس بگیرید یا از طریق لینک‌های زیر به صفحه‌های مربوطه مراجعه کنید.
سوالات پرتکرار کاربران پیش از خرید ناودانی
تفاوت ناودانی UPE و UNP در چیست؟
ناودانی UPE دارای بال موازی است، در حالی که UNP بال مایل دارد. UPE در ماشین‌آلات صنعتی و UNP در سازه‌های عمرانی کاربرد دارد.
چطور وزن واقعی ناودانی را بررسی کنیم؟
با وزن‌کشی تصادفی چند شاخه و مقایسه با جدول اشتال یا مشخصات فنی کارخانه.
ناودانی بهتر است یا قوطی پروفیل؟
برای کاربردهایی که به مقاومت خمشی بالا نیاز است (مثل تیر فرعی سازه)، ناودانی مناسب‌تر است. اما برای نما، چهارچوب و فریم‌سازی، قوطی پروفیل انتخاب بهتری است.
امکان برش سفارشی ناودانی وجود دارد؟
بله، در آهن یک دو سه خدمات برش در متراژ دلخواه شما ارائه می‌شود.
