بررسی میلگردهای تقویتی و کاربرد آن
میلگرد یکی از پرکاربردترین مصالح در سازه است. میلگردها انواع و کاربردهای مختلفی دارند که برای افزایش مقاومت سازه و مسلح کردن بتن استفاده میشوند. یکی از میلگردهایی که برای افزایش مقاومت سازه در برابر نیروهای خارجی مانند زلزله، طوفان و … از آن استفاده میشود، میلگرد تقویتی است. چیدمان، تعداد و کاربرد این میلگردهای در قسمتهای مختلف سازه متفاوت است. برای کسب اطلاعات درباره این میلگردهای تقویتکننده این مقاله مجله آهن ۱۲۳ را بخوانید.

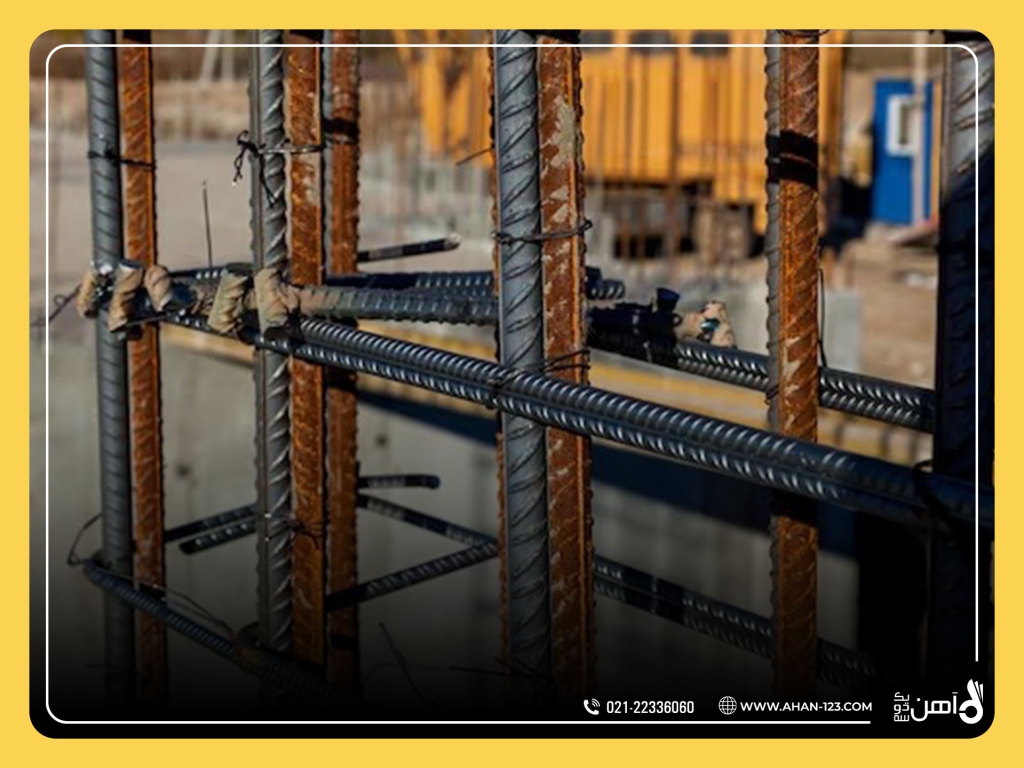

میلگرد تقویتی چیست؟
هنگام طراحی، مهندسان نقاطی از سازه را که احتمال خرابی آنها بر اثر فشار تنشهای کششی و برشی ناشی از زلزله، باد، طوفان و … وجود دارد، شناسایی میکنند. در این سطوح که احتمال داده میشود میلگردهای مصرفی توانایی تحمل نیروهای وارد شده را نداشته باشند، از میلگردهایی برای تقویت سطوح استفاده میشود که به آنها میلگردهای تقویتی میگویند.
ویژگی و مزایای میلگردهای تقویتی
· مقاومت کششی و تنشی بالایی دارند.
· توانایی خم شدن تا ۱۸۰ درجه را دارند.
· در همه جای سازه میتوان از آنها استفاده کرد.
· قابلاستفاده در تیرچه بلوک، فونداسیون و دیوار برشی هستند.
· باتوجهبه ویژگی انعطافپذیری بالا، بسیار برای فونداسیون مناسب هستند.
· در دو شکل آجدار و ساده و به شکل کلاف و شاخه تولید میشوند.
· این میلگردها از شمشهای فولادی و در فرایند نورد گرم تولید میشوند.
معرفی محصولات برتر
• قیمت روز میلگرد آجدار کیان ابهر
- قیمت روز میلگرد ابهر سایز ۱۴
- قیمت روز میلگرد ابهر سایز ۱۶
- قیمت روز میلگرد ابهر سایز 18
- قیمت روز میلگرد ابهر سایز ۲۰
کاربرد میلگردهای تقویتی در سازه
گفتیم که میلگردهای تقویتی باعث افزایش مقاومت سازه در برابر بارهای خارجی میشوند. در ادامه کاربردهای این میلگردها را در قسمتهای مهم سازه بررسی میکنیم:
میلگرد تقویتی در تیرچه
تیرچه یکی از قسمتهای مهم سازه است که در سقف قرار داده میشود و باید بارهای کششی وارده از طبقات را تحمل کند. برای افزایش مقاومت این عضو از میلگردهای آجدار و در برخی موارد تقویتی استفاده میکنند. در تیرچه از میلگرد تقویتی اتکا استفاده میشود. اتکا در لغت به معنای اردک و دلیل این نامگذاری بهخاطر شباهت آرماتوربندی به گردن اردک است.
نکات اجرایی تقویت تیرچه
· طول میلگرد تقویتی با استفاده از جدول لنگر خمشی و نمودار آن تعیین میشود.
· آرایش یا قرارگیری تیرچهها و فاصله آنها از هم در تیرچه بسیار مهم است.
· طول میلگردها باید کمتر از تیرچهها باشد. چون میلگردها باید کامل در بتن دفن شوند و چیزی از آنها مشخص نباشد.
· برای ساخت تیرچه حتماً از میلگرد آجدار استفاده شود.
· در مواردی که پهنای بال تحتانی تیر در سازه کم باشد، موقع بتنریزی، تیرچه را در جای خود جابهجا کرده و برای افزایش مقاومت تیرچه و حل این مشکل، ابتدا تیرچه را به بال تحتانی جوش میدهند و بعد برای ثابت نگهداشتن آن از میلگرد تقویتی اتکا استفاده میکنند.
میلگرد تقویتی در فونداسیون
فونداسیون بستر اصلی سازه است. فونداسیون یا پی مجموعه خاک و قسمتی از سازه است. این بخش در تحمل بارهای استاتیکی و دینامیکی نقش مهمی دارد و در آن از میلگردهای تقویتی استفاده میشود. بار کلی ساختمان اول به اسکلت، بعد به ستونها و در نهایت به فونداسیون انتقال پیدا میکند.
نکات اجرایی تقویت فونداسیون
· همزمان با نصب میلگردهای معمولی، میلگردهای تقویتی در بخش پایین فونداسیون، جایی پایینتر از ستونها قرار میگیرند. البته این کاملاً بستگی به طراحی و نظر مهندس سازه دارد.
· میلگردها اول خم و برش میخورند و بعد برای تقویت فونداسیون مورداستفاده قرار میگیرند.
· برای ورود دو سر میلگرد به ناحیه مرکزی تیرچه یا بتن فشاری، از خمکاری استفاده میکنند.
بیشتر بخوانید
- میلگرد سنجاقی چیست و چه کاربرد و انواعی دارد؟
- کوپلر میلگرد و بررسی انواع آن
- انواع خوردگی میلگرد در بتن
میلگرد تقویتی در دیوار برشی
دیوارهای برشی، دیوارهایی هستند که به طور مستقیم به فونداسیون و اسکلت ساختمان وصل میشوند. از این دیوارها در مناطقی که تنش و فشار بر روی ساختمان زیاد باشد و امکان واژگون شدن دیوارهای عادی وجود داشته باشد، استفاده میکنند. زمانی که میلگرد تقویتی در دیوارهای برشی استفاده شود، امکان خم شدن و شکستن دیوار تا حد زیادی کم میشود. دیوارهای برشی به دودسته جفت و مونولیتیک تقسیم میشوند. انتخاب و طراحی مدل مناسب توسط طراح سازه انجام میشود.
نکات اجرایی تقویت دیوار برشی
· میلگردهای تقویتی باعث افزایش استحکام و پیشگیری از کمانش دیوار برشی میشوند.
· هنگام استفاده از میلگردهای تقویتی در دیوار برشی، بتنریزی قسمتهای نزدیک پی ساختمان سخت میشود.
· برای حل مشکل بتنریزی از دو روش استفاده میشود: یا قطر میلگردهای تقویتی را زیاد میکنند و یا تعداد میلگردهای اصلی را زیاد و تعداد میلگردهای تقویتی را کم میکنند.
میلگرد تقویتی در ستون
ستونها بار را از بدنه و اسکلت ساختمان دریافت و به فونداسیون منتقل میکنند. ستونها باید دارای استحکام بالایی باشند و در مقابل فشار و بارهای مختلف انعطافپذیر باشند وگرنه احتمال شکستن آنها وجود دارد. به همین دلیل از میلگردهای تقویتی برای افزایش مقاومت و انعطافپذیری آنها استفاده میشود.
معرفی محصولات برتر
- قیمت میلگرد میانه سایز ۱۲
- قیمت میلگرد میانه سایز ۱۴
- قیمت میلگرد میانه سایز ۱۶
- قیمت میلگرد میانه سایز ۱۸
نقشهخوانی میلگرد تقویتی
چون در یک سازه از میلگردهای مختلف استفاده میشود. نماد و نشانه میلگردهای مختلف متفاوت است. نشانه میلگردهای تقویتی به شکل زیر است:
AØB@C
در این نماد: A تعداد میلگرد، B قطر میلگرد و C فاصله میلگردها را نشان میدهند.
نحوه محاسبه میلگرد تقویتی
محاسبه میلگرد تقویتی به دو روش نرمافزاری و غیر نرمافزاری انجام میشود.
بیشتر بخوانید
محاسبه نرمافزاری
مهندس طراح برای محاسبه از برنامه Etabs استفاده میکند:
· یک تیر یکسره دارای چند دهانه را در نرمافزار انتخاب میکند.
· مساحت میلگرد سراسری را محاسبه میکند.
· محاسبه اختلاف بین مساحت میلگرد سراسری و مساحت سطحی (که خرپا یا تیرچه بلوک کار میشود) همان مساحتی است که باید تقویت شود.
· برای بهدستآوردن سطح مقطع میلگرد تقویتی، عدد سطح مقطع سراسری از عدد سطح مقطع مکانهایی که در محاسبات برای میلگرد تقویتی نشاندادهشده است، کم میشود و در نهایت عدد حاصل، سطح مقطع میلگرد تقویتی است.
معرفی محصولات برتر
• قیمت روز میلگرد آجدار ذوب آهن اصفهان
- قیمت روز میلگرد ذوب آهن اصفهان سایز ۸
- قیمت روز میلگرد ذوب آهن اصفهان سایز ۱۰
- قیمت روز میلگرد ذوب آهن اصفهان سایز ۱۲
- قیمت روز میلگرد ذوب آهن اصفهان سایز ۱۴
محاسبه غیر نرمافزاری
محاسبه غیر نرمافزاری میلگردها به چند روش انجام میشود.
روش اول
در این روش که بسیار شناخته شده است و رواج دارد، میزان میلگرد تقویتی تخمین زده میشود. بهعنوانمثال انباریها بهازای هر ۱۰۵ مترمکعب، ۱ تن و مراکز تجاری و اداری بهازای هر ۵٫۱۳ مترمکعب، ۱ تن میلگرد تقویتی نیاز دارند. این روش تجربی از دقت بسیار پایینی برخوردار است.
روش دوم
در این روش با استفاده از محاسبات اولیه، میزان سطح میلگرد را بر اساس وزن محاسبه میکنند. این روش مقداری از روش قبلی دقیقتر است.
روش سوم
این روش بر اساس ارزیابی نقشههای طراحی شده برای شرایط نوع المانها است. از مزایای این روش میتوان به امکان بازرسی نقاط پرتنش اشاره کرد.
بیشتر بخوانید
- همه آنچه باید در مورد انواع میلگرد و بهترین نوع آن بدانید
- عوامل شکستگی میلگرد و مراحل جلوگیری از آن
- انواع خم میلگرد و بررسی مراحل اجرای آن
وزن میلگرد تقویتی
برای محاسبه وزن میلگردهای مقاوم کننده میتوان از فرمول زیر استفاده کرد:
تعداد میلگردهای تقویتی* طول کلی یک میلگرد تقویتی *وزن یک عدد میلگرد تقویتی
سخن آخر
بنابراین متوجه شدیم میلگرد تقویتی کاربرد بسیار بالایی در ساختمانسازی و تقویت سازه در برابر نیروهای زلزله، طوفان و … دارد. بعضی از کارفرماها برای کاهش هزینهها مانع از استفاده از میلگردهای تقویتکننده میشوند. این کار ممکن است در طولانیمدت عواقب سنگینی به همراه داشته باشد و منجر به خسارت جانی و مالی شود. استفاده از میلگردهای مقاوم کننده یک امر ضروری است. در این مقاله مجله آهن ۱۲۳ سعی کردیم نگاهی جامع به آن داشته باشیم.
همچنین برای کسب اطلاعات بیشتر درباره میلگردها و مشاوره درباره خرید با شماره ۰۲۱۲۲۳۳۶۰۶۰ تماس گرفته و با کارشناسان ما در آهن ۱۲۳ صحبت کنید. ما وعده بهترین کیفیت با کمترین هزینه را به شما میدهیم.
