هواپیمای ب52 از چندکیلو آهن و چه آلیاژی ساخته شده؟
در آهن 123، ما عادت داریم درباره تیرآهن، میلگرد و ورقهای فولادی صحبت کنیم که اسکلت ساختمانها را تشکیل میدهند. اما امروز میخواهیم به سراغ یکی از پیچیدهترین سازههای فلزی تاریخ یعنی هواپیمای ب52 برویم.
در هوانوردی نظامی، نامهایی وجود دارند که فراتر از یک وسیله پرنده هستند؛ آنها نماد قدرت مهندسی محسوب میشوند، هواپیمای ب52 یکی از همین نامهاست.
وقتی این بمبافکن غولپیکر با 8 موتور جت و طول بالهایی که آسمان را تاریک میکنند از زمین بلند میشود، سوالی که ذهن هر مهندس متالورژی یا علاقهمند به سازههای فلزی را درگیر میکند این است; این هیولا چطور سرپا مانده است؟
آیا میدانستید اگر هواپیمای ب52 را تماماً از آهن معمولی میساختند، حتی نمیتوانست یک سانتیمتر از باند فرودگاه جدا شود؟
هواپیمای ب52 از چند کیلو آهن ساخته شده است؟
در صنعت هوانوردی، وقتی میگوییم “فلز”، منظورمان لزوماً “آهن”نیست. آهن خالص بسیار سنگین است و به سرعت زنگ میزند. بنابراین، مهندسان از “آلیاژها” استفاده میکنند.

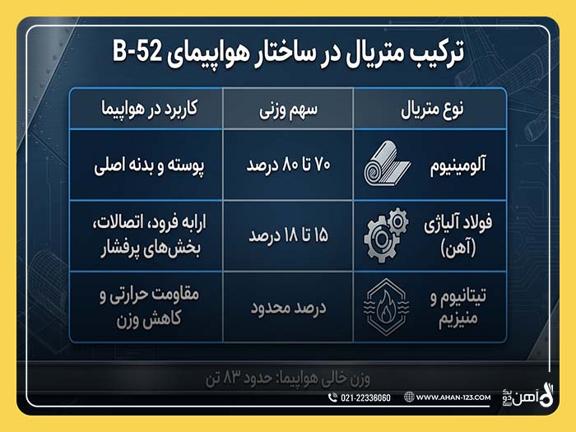

وزن خالی هواپیمای ب52 حدود 83,250 کیلوگرم (تقریباً 83 تن) است! حال سوال اینجاست که چقدر از این وزن آهن است؟
هواپیمای ب52 حدود 12.5 تا 15 تن آهن (در قالب فولادهای آلیاژی فوق مقاوم) در دل خود دارد.
شاید بگویید 12 تن در برابر 83 تن کم است! اما اشتباه نکنید. این 12 تن فولاد، دقیقاً در نقاطی به کار رفته که مرگ و زندگی هواپیما به آن وابسته است. اگر این قطعات فولادی نباشند، هواپیما زیر وزن خود خرد میشود.

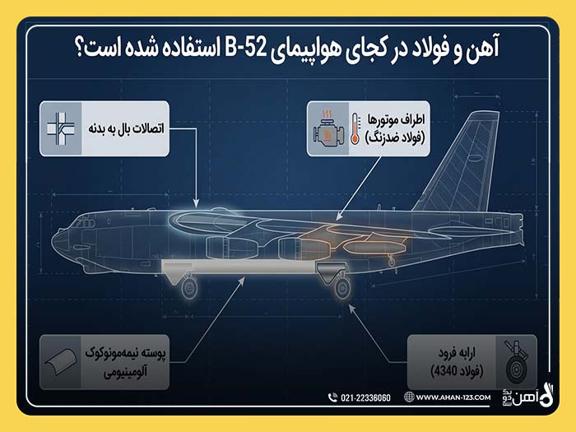

چه مدل آهنی در ساختار B-52 به کار رفته است؟
در آهن 123، ما با انواع گرید فولاد مثل ST37 یا CK45 آشنا هستیم. اما در صنایع نظامی و هوافضا، استانداردها بسیار سختگیرانهتر هستند. در B-52 از “آهن ساختمانی” خبری نیست. فولادهای به کار رفته در این هواپیما باید سه ویژگی داشته باشند:
- مقاومت کششی بسیار بالا.
- مقاومت در برابر خستگی (ترک نخوردن در اثر لرزش مداوم).
- مقاومت حرارتی (برای بخشهای موتور).
فولاد 4340

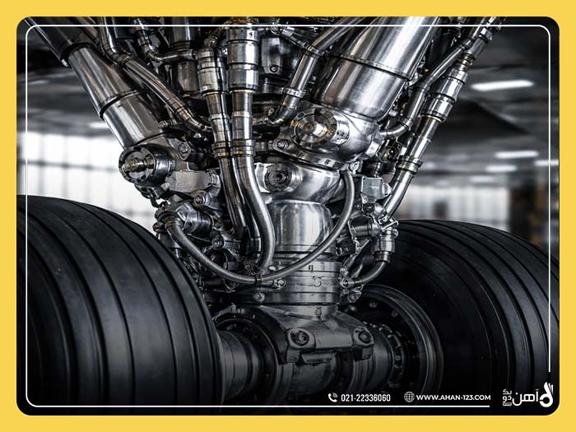

این معروفترین آلیاژ فولادی در صنایع هوایی کلاسیک است. فولاد 4340 یک آلیاژ نیکل-کروم-مولیبدن است که سختی و چقرمگی فوقالعادهای دارد. کجا استفاده شده؟ ارابههای فرود و پینهای اصلی اتصال بال به بدنه.
چرا؟ تصور کنید یک هواپیما با وزن برخاست حدود 220 تن (وزن خود هواپیما + سوخت + بمب) میخواهد روی باند فرود بیاید. ضربهای که هنگام تماس چرخها با زمین ایجاد میشود، میتواند هر فلز ضعیفی را پودر کند.
آلومینیوم زیر این فشار خم میشود و میشکند. فقط فولاد 4340 عملیات حرارتی شده میتواند چنین شوکی را جذب کند و خم به ابرو نیاورد.
فولاد ضدزنگ سری 300 و 400
کجا استفاده شده؟ دیوارههای آتش، لولههای هیدرولیک فشار بالا، بستهای موتور و سیستم اگزوز.
چرا؟ هواپیمای ب52 دارای 8 موتور جت توربوفن است. دمای بخش خروجی این موتورها میتواند فلزات معمولی را ذوب یا حداقل نرم کند.
فولاد ضدزنگ به دلیل داشتن کروم بالا، هم در برابر زنگزدگی مقاوم است و هم در دماهای بالا استحکام خود را حفظ میکند.
فولاد مارایجینگ
در نسخههای جدیدتر و بهروزرسانی شده B-52، در برخی اتصالات حساس از فولادهای مارایجینگ استفاده شده که بدون داشتن کربن زیاد، سختی بسیار بالایی دارند و در برابر ترک خوردن بسیار مقاوماند.
ساختار هواپیمای B-52 چگونه است؟
حالا که متریال را شناختیم، باید ببینیم مهندسان بوئینگ چگونه این مواد را کنار هم چیدهاند. ساختار هواپیمای ب52 شبیه هیچ هواپیمای دیگری نیست و ویژگیهای عجیبی دارد که شاید برایتان جالب باشد.
ساختار نیمهمونوکوک
در ساختمانسازی سنتی، ما یک اسکلت تیرآهنی داریم و دیوارها فقط نقش جداکننده دارند و باری تحمل نمیکنند. اما در طراحی هواپیما، وزن دشمن اصلی است.
بدنه B-52 به صورت “نیمهمونوکوک” طراحی شده است. یعنی:
پوسته آلومینیومی: فقط یک روکش نیست، بلکه بخشی از فشار وارده به بدنه را تحمل میکند.
تیرکهای طولی و عرضی: اسکلت داخلی هستند که به پوسته شکل میدهند.
این ساختار باعث میشود کل بدنه مثل یک لوله یکپارچه عمل کند و در برابر پیچش و خم شدن مقاوم باشد.
پوستهی چروکیده
اگر شانس این را داشته باشید که کنار یک B-52 پارک شده روی باند بایستید و به بدنه آن دست بکشید، تعجب خواهید کرد. بدنه صاف نیست! موجدار و چروکیده است، انگار فلز مچاله شده باشد.
آیا این یک ایراد است؟ خیر. این یکی از شاهکارهای طراحی است که به آن “Oil-canning” میگویند.
ورق آلومینیوم بدنه بسیار نازک و سبک هست! وقتی هواپیما روی زمین است، وزن سنگین سوخت و موتورها باعث میشود بدنه کمی خمیده شود و پوستهاش چروک بخورد.
اما به محض اینکه هواپیما بلند میشود و فشار هوا داخل کابین بالا میرود و بالها نیروی لیفت تولید میکنند، این پوستهها کاملاً صاف، کشیده و سفت میشوند.
درست مثل بادکنکی که باد میشود. این طراحی اجازه میدهد بدنه در طول 70 سال پرواز، در برابر انبساط و انقباض مداوم مقاومت کند و پاره نشود.
بالهای رقصنده
شاید عجیبترین بخش ساختار هواپیمای ب52 بالهای آن باشد. طول بالهای این پرنده 56 متر است. اگر این بالها را از تیرآهن سفت میساختند، در اولین تکانهای هوایی از بیخ میشکستند.
مهندسان بالها را طوری طراحی کردند که به شدت منعطف باشند.
میزان انعطاف: نوک بالهای B-52 میتواند از حالت پارک شده روی زمین تا حالت پرواز، حدود 10 متر (32 فوت) به سمت بالا خم شود!
مخازن سوخت: جالب است بدانید که تمام فضای داخل این بالهای منعطف، پر از مخازن سوخت است. ساختار داخلی بالها پر از تیرکهای متقاطع است که هم نقش سازهای دارند و هم نقش موجگیر برای جلوگیری از تلاطم سوخت.
ارابه فرود دوچرخهای و خرچنگی
سیستم چرخهای این هواپیما هیچ شباهتی به هواپیماهای مسافربری ندارد.
چیدمان: به جای سیستم سه چرخه (یکی جلو، دو تا زیر بال)، B-52 دارای چهار ارابه فرود اصلی است که زیر بدنه و پشت سر هم قرار گرفتهاند (مثل دوچرخه).
چرخهای کمکی: چون بالها خیلی دراز و منعطف هستند و ممکن است هنگام پرواز یا فرود به زمین بخورند، دو چرخ کوچک در نوک بالها تعبیه شده است.
قابلیت: این ویژگی حیرتانگیز است. خلبان میتواند تمام 8 چرخ اصلی را تا 20 درجه به چپ یا راست بچرخاند. این یعنی هواپیما میتواند در حالی که بدنه و دماغهاش کج است (رو به باد)، روی باند حرکت کند! این قابلیت برای فرود در بادهای شدید جانبی طراحی شده است.
چرا B-52 تماماً از فولاد ساخته نشد؟
ممکن است بپرسید اگر آهن و فولاد محکمتر هستند، چرا کل هواپیما را از فولاد نساختند تا ضدضربه شود؟ پاسخ در یک مفهوم مهندسی نهفته است! نسبت استحکام به وزن
مشکل وزن: چگالی فولاد حدود 7.8 گرم بر سانتیمتر مکعب است، در حالی که چگالی آلومینیوم حدود 2.7 است. یعنی فولاد تقریباً 3 برابر سنگینتر از آلومینیوم است. اگر B-52 تمام فولادی بود، وزنش به جای 83 تن، به بیش از 250 تن میرسید و هیچ موتوری قادر به بلند کردن آن نبود.
خوردگی: آهن معمولی به سرعت در برابر رطوبت ابرها اکسید میشود. استفاده از فولاد ضدزنگ برای کل بدنه هم بسیار گران و سنگین تمام میشد.
ماشینکاری: شکلدهی و خم کردن ورق آلومینیوم برای ایجاد انحناهای آیرودینامیک هواپیما بسیار راحتتر از فولاد است.
بنابراین، هنر مهندسی در B-52 این است: استفاده از فولاد فقط در جایی که مجبور هستیم (اتصالات و چرخها) و استفاده از آلومینیوم در هر جای دیگر.
هدف اصلی از ساخت هواپیمای ب52 چه بود؟
حالا که ساختار فنی را شناختیم، بد نیست نگاهی به هدف وجودی این پرنده داشته باشیم. همانطور که گفتیم، این بمبافکن در اوج جنگ سرد طراحی شد.
هدف اصلی، بازدارندگی هستهای بود. B-52 طراحی شد تا بتواند در ارتفاع بسیار بالا (50 هزار پا) پرواز کند، مسافتهای طولانی (بدون سوختگیری) را طی کند و بمبهای اتمی سقوط آزاد را روی اهداف استراتژیک بیندازد.
اما با گذشت زمان و پیشرفت موشکهای ضدهواایی، ماموریت B-52 تغییر کرد. به لطف بدنه بزرگ و جادار، مهندسان توانستند سیستمهای جنگ الکترونیک، موشکهای کروز دوربرد و بمبهای هدایتشونده لیزری را روی آن نصب کنند. در واقع، B-52 از یک “بمبانداز ساده” به یک “سکوی پرتاب موشک هوشمند” تبدیل شد.
جمعبندی
بررسی هواپیمای ب52 برای ما در آهن 123 فقط یک داستان جنگی نیست؛ بلکه یک کلاس درس در مورد انتخاب صحیح متریال است. این هواپیما به ما نشان میدهد که همیشه قویترین متریال، بهترین انتخاب نیست. گاهی سبکی (آلومینیوم) مهمتر از سختی مطلق (فولاد) است.
ترکیب مواد، کلید موفقیت است. راز پایداری B-52 در اتصال هوشمندانه فولاد 4340 به آلومینیوم 2024 است.
انعطافپذیری بهتر از خشکی است. اگر سازهای) مثل بالهای B-52 یا اسکلت یک برج بلند ( نتواند در برابر نیروهای بیرونی کمی خم شود، خواهد شکست.
هواپیمای ب52 با داشتن حدود 15 تن فولاد آلیاژی در اندامهای حرکتی و اتصالی خود، نشان میدهد که حتی در آسمان هم، آهن و فولاد حرف اول را در استحکام و امنیت میزنند.
سوالات متداول
هواپیمای ب52 دقیقاً چند کیلوگرم آهن دارد؟
به طور دقیق نمیتوان عدد داد چون اطلاعات محرمانه است، اما بر اساس محاسبات مهندسی و وزن خالص 83 تنی، حدود 12,500 تا 15,000 کیلوگرم (12.5 تا 15 تن) فولاد آلیاژی در ساختار آن به کار رفته است.
آیا بدنه B-52 ضد گلوله است؟
خیر. بدنه این هواپیما عمدتاً از آلومینیوم نازک ساخته شده تا سبک باشد. هدف این هواپیما پرواز در ارتفاع بالاست، نه درگیری مستقیم. البته صفحات فولادی و تیتانیومی در بخشهای خلبان و موتور برای محافظت وجود دارد.
چرا بدنه B-52 روی زمین چروکیده به نظر میرسد؟
این پدیده Oil-canning نام دارد. به دلیل استفاده از ورقهای نازک آلومینیومی و ساختار منعطف بدنه، وقتی هواپیما روی زمین است و تحت فشار نیست، پوستهاش موجدار میشود. در آسمان، فشار هوا این چروکها را صاف میکند.
چه نوع فولادی در چرخهای B-52 استفاده شده؟
از فولاد بسیار مقاوم 4340 (AISI 4340) استفاده شده که عملیات حرارتی خاصی روی آن انجام گرفته تا بتواند وزن و ضربه فرود هواپیمای 220 تنی را تحمل کند.
آیا B-52 هنوز هم تولید میشود؟
خیر، تولید آن در سال 1962 متوقف شد. اما هواپیماهای موجود بارها بازسازی شدهاند و بدنهی آنها (شامل قطعات آهنی و آلومینیومی) آنقدر با کیفیت ساخته شده که همچنان قابلیت پرواز دارند.
