کاربرد شاتکریت؛ از پایدارسازی گود تا مقاومسازی سازه ها
سال ها کار در بازار آهن و ارتباط با پروژه های ساختمانی به من نشان داده بعضی روش های اجرایی در کارگاه ها تقریباً همیشه حضور دارند و شاتکریت یکی از همان هاست. در بسیاری از گودبرداری ها، تونل ها و پروژه های عمرانی دیده ام که بتن پاششی چطور به تثبیت سریع سازه کمک میکند. البته اجرای درست آن به شناخت روش ها و شرایط پروژه بستگی دارد..
شاتکریت چیست؟
شاتکریت، یعنی بتنی که با فشار هوای فشرده و سرعت بالا از طریق نازل مخصوص روی سطح هدف پاشیده میشود. این فشار پاشش باعث تراکم دینامیکی مواد میشود و لایه ای یکنواخت، متراکم و با چسبندگی بالا ایجاد میکند.
واژه Shotcrete ترکیب دو کلمه Shot (پرتاب) و Concrete (بتن) است و برای اولین بار در اوایل قرن بیستم به کار رفت.
ترکیب اصلی شاتکریت
- سیمان پرتلند
- ماسه و سنگدانه (حداکثر اندازه دانه 20 میلی متر)
- آب (نسبت آب به سیمان بین 35 تا 0.5)
- افزودنی های شیمیایی مانند روانکننده، تسریعکننده یا دیرگیرکننده
انواع شاتکریت و تفاوت های اجرایی
شاتکریت به دو روش اصلی اجرا میشود. انتخاب روش مناسب به نوع پروژه، شرایط محیطی و مقاومت مورد نیاز بستگی دارد.

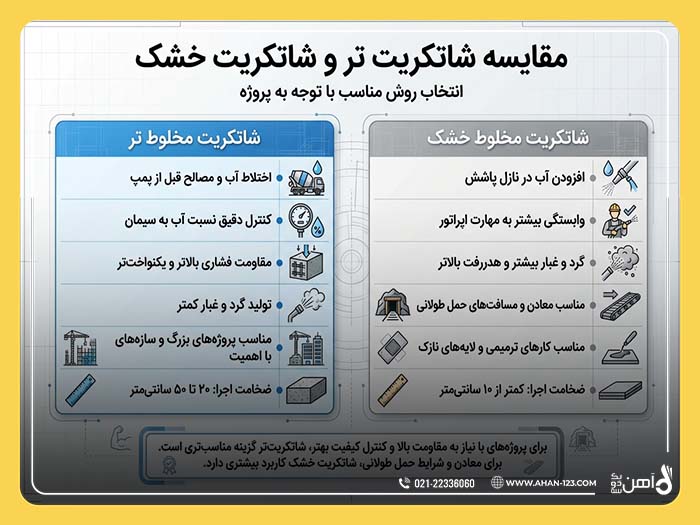

مقایسه شاتکریت تر و خشک
| ویژگی | شاتکریت مخلوط تر | شاتکریت مخلوط خشک |
| روش اختلاط | همه مواد شامل آب قبل از پمپ مخلوط میشوند | سیمان و سنگدانه خشک مخلوط، آب در نازل اضافه میشود |
| کنترل نسبت آب به سیمان | دقیق و یکنواخت | وابسته به مهارت اپراتور نازل |
| مقاومت فشاری | بالاتر و یکنواختتر | معمولاً کمتر |
| ضخامت مناسب اجرا | لایه های ضخیم (20 تا 50 سانتی متر) | لایه های نازک (کمتر از 10 سانتی متر) |
| گرد و غبار | کمتر | بیشتر |
| هدر رفت مواد (Rebound) | کمتر | بیشتر |
| مناسب برای | پروژه های بزرگ، مقاومت بالا | معادن، مسافت های طولانی، کارهای ترمیمی |
| هزینه اولیه تجهیزات | بالاتر | پایینتر |
شاتکریت تر برای پروژه هایی که مقاومت بالا و نفوذپذیری کم اهمیت دارند ترجیح داده میشود. این روش گرد و غبار کمتری تولید میکند و هدر رفت مواد در آن پایینتر است.
شاتکریت خشک برای حمل مواد در مسافت های طولانی مانند معادن مناسبتر است. کنترل کیفیت آب در نازل به مهارت بالای اپراتور نیاز دارد.
کاربردهای اصلی شاتکریت
پایدارسازی گود و گودبرداری
یکی از مهم ترین و رایج ترین کاربردهای شاتکریت، پایدارسازی دیواره های گود در پروژه های شهری است. با رشد ساخت وسازهای بلندمرتبه و نیاز به زیرزمین های عمیق، این روش به گزینه اول بسیاری از مهندسان تبدیل شده.

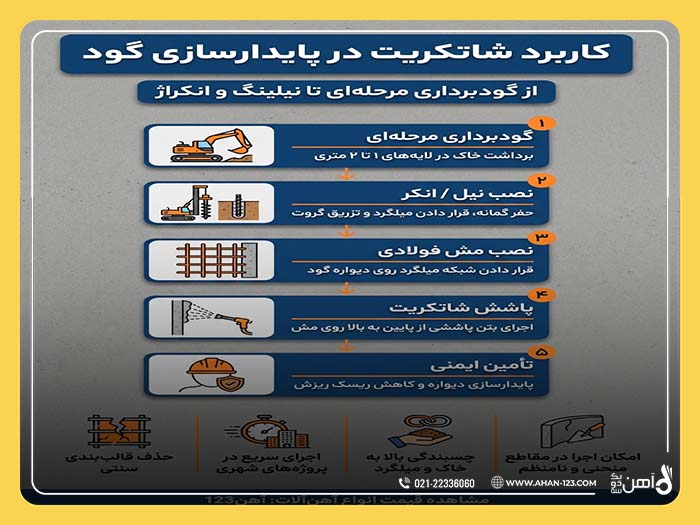

شاتکریت در گودبرداری به چند شکل به کار میرود
پایدارسازی موقت دیواره: بلافاصله پس از هر مرحله گودبرداری، یک لایه اولیه شاتکریت پاشیده میشود تا از ریزش موضعی جلوگیری کند و سطح کار ایمن بماند.
ترکیب با نیلینگ: این ترکیب یکی از رایجترین روش های پایدارسازی است. مراحل اجرا به این شکل است:
- گودبرداری مرحله ای در لایه های 1 تا 2 متری
- حفر گمانه و نصب میلگرد های فولادی (نیل)
- تزریق گروت سیمانی داخل گمانه ها
- نصب مش فولادی روی دیواره
- پاشش لایه شاتکریت روی مش
در این سیستم، لایه شاتکریت نقش غشای نگهدارنده را دارد و نیروهای کششی را به نیل ها منتقل میکند.
ترکیب با انکراژ: مشابه نیلینگ است اما انکرها پس از نصب پیشتنیده میشوند. این روش برای گودهای عمیقتر و بارهای سنگینتر مناسب است.
دیوار برلینی: شمع های فولادی یا بتنی در فواصل مشخص اجرا میشوند و فضای بین آن ها با شاتکریت پر میشود. این روش برای خاک های ماسه ای و غیرچسبنده کارایی خوبی دارد.
مقاومسازی و ترمیم سازه های موجود
شاتکریت روی شبکه های میلگرد، یکی از قویترین روش های مقاوم سازی لرزه ای سازه های موجود است. در این روش، شبکه های فولادی روی سطح سازه نصب شده و بتن پاششی آن ها را کاملاً پوشش میدهد.
بتن به تنهایی مقاومت فشاری بالایی دارد اما در برابر نیروهای کششی ضعیف است. میلگردها این نیروهای کششی را جذب میکنند و مقاومت کلی سازه را به شکل قابل توجهی بالا میبرند.
- میلگردهای دوخت معمولاً قطر 6 میلی متر دارند
- عمق نصب در سازه موجود: 30 سانتی متر
- طول آزاد با خم 180 درجه: 10 سانتی متر
- فاصله شبکه های میلگرد: معمولاً 25×50 سانتی متر یا تا 50 سانتی متر
این روش برای تقویت دیوارهای مصالح بنایی، ستون ها، تیرها و اتصالات آسیبدیده در اثر زلزله بسیار مؤثر است.
ساخت وسازهای مدرن (سیستم تریدی پانل)
شاتکریت نقش مهم در سیستم دیوارهای پیشساخته تریدی پانل (3D Panel) دارد. در این سیستم، پانل های سه بعدی شامل شبکه های فلزی و هسته یونولیتی با پاشش شاتکریت تقویت میشوند و به دیوارهای باربر یا غیرباربر مستحکم تبدیل میشوند.
ضخامت شاتکریت در این کاربرد معمولاً 10 سانتی متر یا بیشتر است. این سیستم به دلیل وزن سبک، مقاومت بالا، عایق بندی حرارتی و صوتی مناسب و سرعت اجرا، در ساخت خانه های مسکونی و ویلاها محبوب شده.
تونلسازی و سازه های زیرزمینی
پوشش داخلی تونل ها یکی از کلاسیکترین کاربردهای شاتکریت است. در این کاربرد، بتن پاششی مستقیماً روی سطح سنگ یا خاک پاشیده میشود و یک پوشش محافظ یکپارچه ایجاد میکند.
سرعت اجرا در این شرایط اهمیت زیادی دارد چون هر تأخیر میتواند خطر ریزش را افزایش دهد.
سایر کاربردها
- ساخت استخرهای بتنی و مخازن آب
- آب بندی و لاینینگ کانال ها و سدها
- پوشش ضد حریق روی سازه های آهن
- ترمیم بناهای تاریخی و سازه های سنگی
- پایدارسازی شیب های جاده ای و ترانشه ها
- ساخت دیوارهای حائل و سازه های نگهبان
چرا از شاتکریت استفاده میکنیم؟
- عدم نیاز به قالب بندی سنتی، زمان اجرا را به شکل قابل توجهی کاهش میدهد. در مقایسه با بتن معمولی، شاتکریت 40 تا 60 درصد سریعتر اجرا میشود.
- فشار پاشش باعث نفوذ عمیق مخلوط در سطح میشود و چسبندگی فوق العاده ای به سطح زیرین و میلگردها ایجاد میکند.
- امکان اجرا روی سطوح منحنی، مدور و اشکال پیچیده بدون نیاز به قالب های گرانقیمت.
- معمولاً بین 25 تا 40 مگاپاسکال که با افزودنی ها میتواند تا 60 مگاپاسکال برسد.
- تراکم بالای بتن، مقاومت خوبی در برابر نفوذ آب و مواد شیمیایی ایجاد میکند.
- در بسیاری از موارد، صرفهجویی در زمان، نیروی انسانی و مصالح قالب بندی، هزینه کل پروژه را 15 تا 25 درصد کاهش میدهد.
محدودیت ها و چالش های اجرایی شاتکریت چیست؟
- کنترل نازل برای پوشش کامل میلگردها و جلوگیری از “سایه میلگرد” (فضای خالی پشت میلگردها) نیازمند اپراتورهای ماهر است.
- دستگاه پاشش بتن، کمپرسور هوا و تجهیزات جانبی سرمایهگذاری اولیه قابل توجهی میطلبند.
- در دماهای زیر 5 درجه سانتیگراد، اجرای شاتکریت با محدودیت مواجه است و هزینه های اجرا در زمستان 15 تا 30 درصد بیشتر میشود.
- بهخصوص در روش خشک، فرآیند پاشش گرد و غبار زیادی تولید میکند و بخشی از مواد به عنوان Rebound هدر میرود.
- اطمینان از پوشش کامل میلگرد ها و تراکم یکنواخت بتن نیازمند نظارت مستمر است.

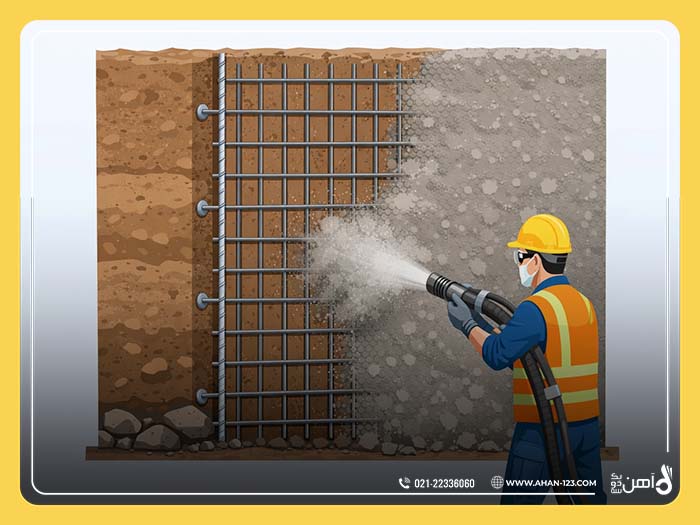

مراحل اجرای شاتکریت روی شبکه های میلگرد
مرحله 1 – آمادهسازی سطح: سطح باید کاملاً تمیز، عاری از آلودگی، چربی و مواد سست باشد. این مرحله شامل سندبلاست، واترجت یا برسزنی است. سطح باید مرطوب شود تا چسبندگی بهتری ایجاد شود.
مرحله 2 – نصب میلگردهای دوخت و شبکه: میلگردهای دوخت با عمق 30 سانتی متر و زاویه 30 درجه با چسب کاشت میلگرد نصب میشوند. سپس شبکه های میلگرد با فاصله مشخص از سطح قرار میگیرند. پوشش بتن روی میلگردها باید حداقل 1 سانتی متر باشد.
مرحله 3 – نصب تأسیسات: اگر تأسیسات الکتریکی یا مکانیکی توکار پیشبینی شده، باید قبل از پاشش نصب شوند.
مرحله 4 – پاشش شاتکریت: بتن با فشار بالا روی شبکه های میلگرد پاشیده میشود. حداقل دمای محیط برای اجرا 5 درجه سانتیگراد است. پاشش از پایین به بالا و با حرکت مداوم انجام میشود.
مرحله 5 – عملآوری: سطح شاتکریت باید حداقل چند روز مرطوب نگه داشته شود تا بتن به مقاومت نهایی برسد و از ترکخوردگی جلوگیری شود.
استانداردهای ملی و بینالمللی شاتکریت
| استاندارد | کشور/سازمان | موضوع |
| ACI 506 | آمریکا | راهنمای جامع شاتکریت |
| EN 14487 | اروپا | بتن پاششی – تعریف، مشخصات و انطباق |
| ASTM C1116 | آمریکا | مشخصات مواد بتن پاششی |
| مبحث نهم مقررات ملی | ایران | طرح و اجرای ساختمان های بتنآرمه |
| استاندارد ISIRI | ایران | مصالح و مواد بتن |
| دستورالعمل های شهرداری | ایران | ضوابط اجرایی در محدوده شهری |
شاتکریت مسلح به الیاف؛ فناوری نوین
علاوه بر میلگردهای سنتی، امروزه شاتکریت مسلح به الیاف کاربرد گسترده ای پیدا کرده. در این روش، الیاف فولادی، پلیمری یا کربنی به مخلوط بتن اضافه میشوند:
- الیاف فولادی: افزایش مقاومت کششی و شکلپذیری
- الیاف پلیمری: مقاومت بهتر در برابر ضربه
- الیاف کربن: کاهش وزن با حفظ مقاومت
این فناوری در برخی موارد نیاز به میلگردگذاری سنتی را کاهش میدهد و سرعت اجرا را بالا میبرد.
جمع بندی
کاربرد شاتکریت در صنعت ساختمان و مهندسی عمران بسیار گسترده است؛ از پایدارسازی گودهای شهری و تونلسازی گرفته تا مقاومسازی لرزه ای و ساخت وسازهای مدرن. این روش با ترکیب سرعت اجرای بالا، چسبندگی عالی و قابلیت شکلپذیری، راهکاری کارآمد برای پروژه های مختلف ارائه میدهد.
موفقیت در اجرای شاتکریت به سه عامل اصلی بستگی دارد:
- انتخاب روش مناسب (تر یا خشک)
- استفاده از نیروی متخصص
- رعایت دقیق استانداردهای ملی و بینالمللی
با رعایت این اصول، میتوان سازه هایی ایمن، بادوام و با عمر مفید طولانی ساخت.
برای مشاهده قیمت انواع آهن آلات به سایت آهن123 سربزنید.
سؤالات متداول
آیا شاتکریت برای ترمیم سازه های تاریخی مناسب است؟
بله، اما باید با احتیاط انجام شود. در بناهای تاریخی، ترکیب شاتکریت باید با مصالح اصلی سازه سازگار باشد تا از آسیب به بافت تاریخی جلوگیری شود. معمولاً از ملات های سیمانی با نسبت سیمان پایینتر استفاده میشود.
حداکثر ضخامت قابل اجرا در یک لایه شاتکریت چقدر است؟
در روش تر، ضخامت هر لایه معمولاً بین 5 تا 15 سانتی متر است. برای ضخامت های بیشتر، اجرا در چند لایه انجام میشود تا از ریزش مواد قبل از گیرش جلوگیری شود.
آیا میتوان شاتکریت را روی سطوح مرطوب یا زیر آب اجرا کرد؟
اجرا روی سطوح مرطوب نهتنها ممکن است بلکه توصیه میشود چون چسبندگی را افزایش میدهد. اما اجرا زیر آب نیازمند افزودنی های خاص و تجهیزات ویژه است.
تفاوت شاتکریت با گانایت (Gunite) چیست؟
گانایت اصطلاح قدیمیتری است که به روش خشک شاتکریت اشاره دارد. امروزه هر دو واژه گاهی به جای هم استفاده میشوند، اما به طور دقیق، گانایت زیرمجموعه ای از شاتکریت خشک محسوب میشود.
چه مدت پس از اجرای شاتکریت میتوان بار وارد کرد؟
این زمان به ترکیب مخلوط و افزودنی های استفادهشده بستگی دارد. با تسریعکننده های مناسب، شاتکریت میتواند در 24 تا 48 ساعت به مقاومت اولیه کافی برسد، اما مقاومت نهایی معمولاً در 28 روز حاصل میشود.
آیا شاتکریت در برابر مواد شیمیایی و اسیدها مقاوم است؟
شاتکریت معمولی در برابر اسیدها مقاومت محدودی دارد. برای محیطهای شیمیایی خاص مانند تصفیهخانه های فاضلاب یا کارخانه های شیمیایی، باید از افزودنی های مقاومساز یا سیمان های ویژه استفاده شود.
